2016.5 OPEL ZAFIRA C Priručnik za vlasnika (in Croatian)

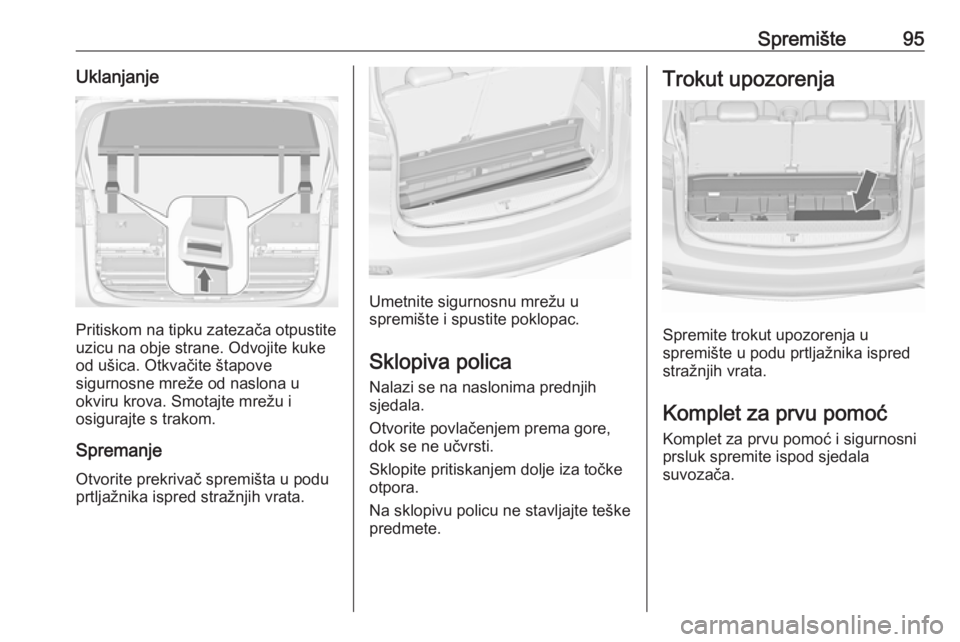

Spremište95Uklanjanje
Pritiskom na tipku zatezača otpustite
uzicu na obje strane. Odvojite kuke
od ušica. Otkvačite štapove
sigurnosne mreže od naslona u
okviru krova. Smotajte mrežu i
osigurajte s trakom.
Spremanje Otvorite prekrivač spremišta u podu
prtljažnika ispred stražnjih vrata.
Umetnite sigurnosnu mrežu u
spremište i spustite poklopac.
Sklopiva polica
Nalazi se na naslonima prednjih
sjedala.
Otvorite povlačenjem prema gore,
dok se ne učvrsti.
Sklopite pritiskanjem dolje iza točke
otpora.
Na sklopivu policu ne stavljajte teške
predmete.
Trokut upozorenja
Spremite trokut upozorenja u
spremište u podu prtljažnika ispred stražnjih vrata.
Komplet za prvu pomoć Komplet za prvu pomoć i sigurnosni
prsluk spremite ispod sjedala
suvozača.

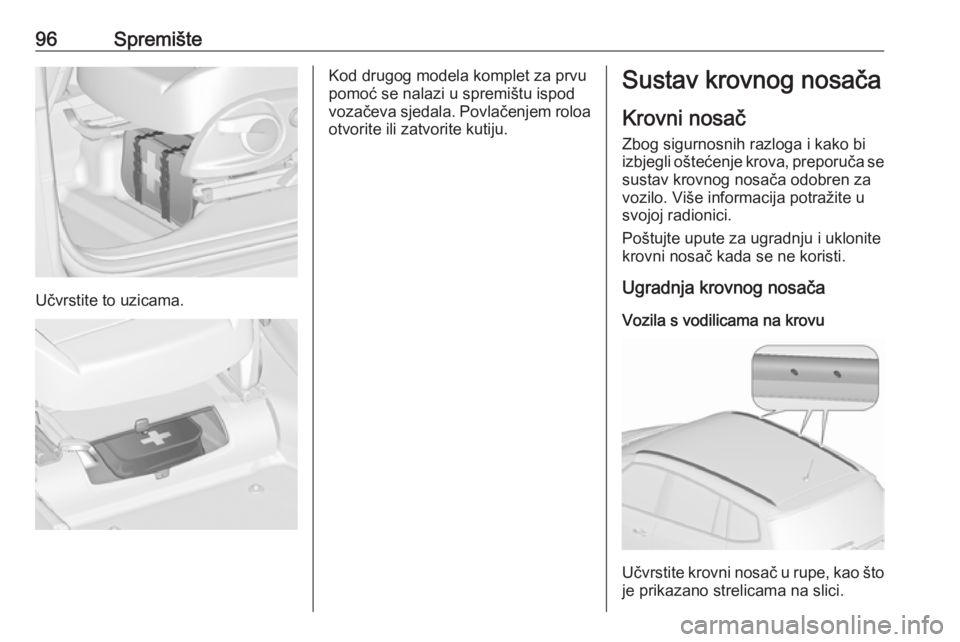

96Spremište
Učvrstite to uzicama.
Kod drugog modela komplet za prvu
pomoć se nalazi u spremištu ispod
vozačeva sjedala. Povlačenjem roloa otvorite ili zatvorite kutiju.Sustav krovnog nosača
Krovni nosač
Zbog sigurnosnih razloga i kako bi
izbjegli oštećenje krova, preporuča se sustav krovnog nosača odobren zavozilo. Više informacija potražite usvojoj radionici.
Poštujte upute za ugradnju i uklonite
krovni nosač kada se ne koristi.
Ugradnja krovnog nosača
Vozila s vodilicama na krovu
Učvrstite krovni nosač u rupe, kao što je prikazano strelicama na slici.

Spremište97Vozila bez vodilica na krovu
Prilikom postavljanja krovnog nosačaskinite kapice s krovnih traka. Sljedećiupute, umetnite dijelove držača u
položaj prikazan na ilustraciji.
Informacije o
opterećenju
● Teške predmete u prtljažniku treba postaviti iza naslona
sjedala. Uvjerite se da su nasloni dobro učvršćeni. Ako se predmeti
mogu slagati, teže predmete
treba staviti na dno.
● Predmete osigurajte elastičnim trakama zakačenima za ušice
3 91.
● Predmete u prtljažniku učvrstite kako bi spriječili klizanje.
● Ne dozvolite da teret viri iznadgornjeg ruba naslona sjedala.
● Nikada ne stavljajte predmete na
prekrivač prtljažnika ili na ploču s
instrumentima.
● Teret ne smije ometati rad papučica, parkirne kočnice i
poluge mjenjača ili blokirati
slobodu pokreta vozača. U
unutrašnjost ne stavljajte nikakve
predmete koji nisu učvršćeni.
● Ne vozite s otvorenim prtljažnikom.9Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
● Nosivost je razlika između
najveće dopuštene mase (vidi
identifikacijsku pločicu 3 284) i
EC mase praznog vozila.
Kako biste izračunali nosivost,
unesite podatke vozila u tablicu

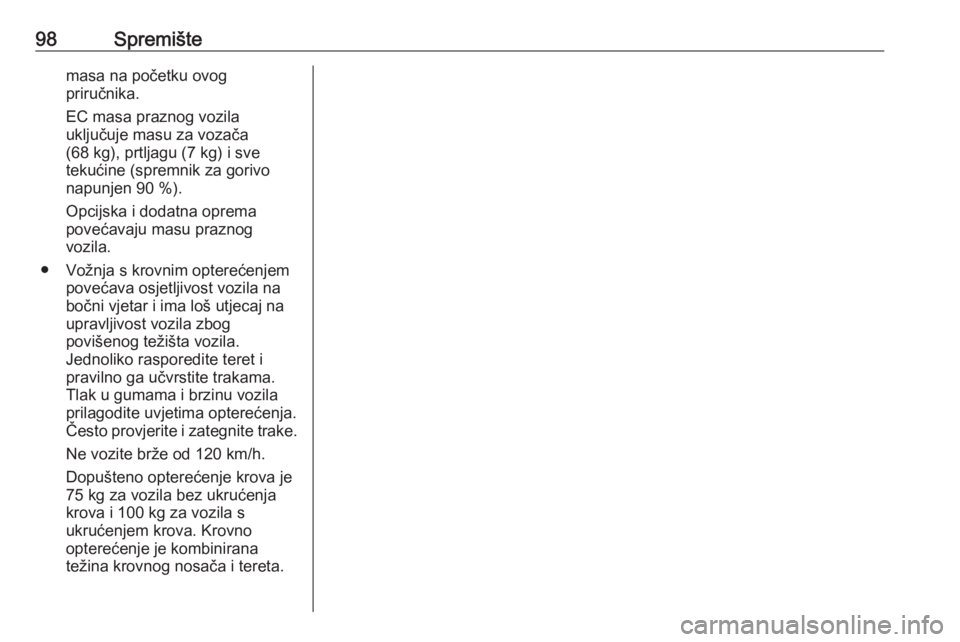

98Spremištemasa na početku ovog
priručnika.
EC masa praznog vozila
uključuje masu za vozača
(68 kg), prtljagu (7 kg) i sve
tekućine (spremnik za gorivo
napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog
vozila.
● Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na upravljivost vozila zbog
povišenog težišta vozila.
Jednoliko rasporedite teret i
pravilno ga učvrstite trakama.
Tlak u gumama i brzinu vozila
prilagodite uvjetima opterećenja.
Često provjerite i zategnite trake.
Ne vozite brže od 120 km/h.
Dopušteno opterećenje krova je
75 kg za vozila bez ukrućenja
krova i 100 kg za vozila s
ukrućenjem krova. Krovno
opterećenje je kombinirana
težina krovnog nosača i tereta.

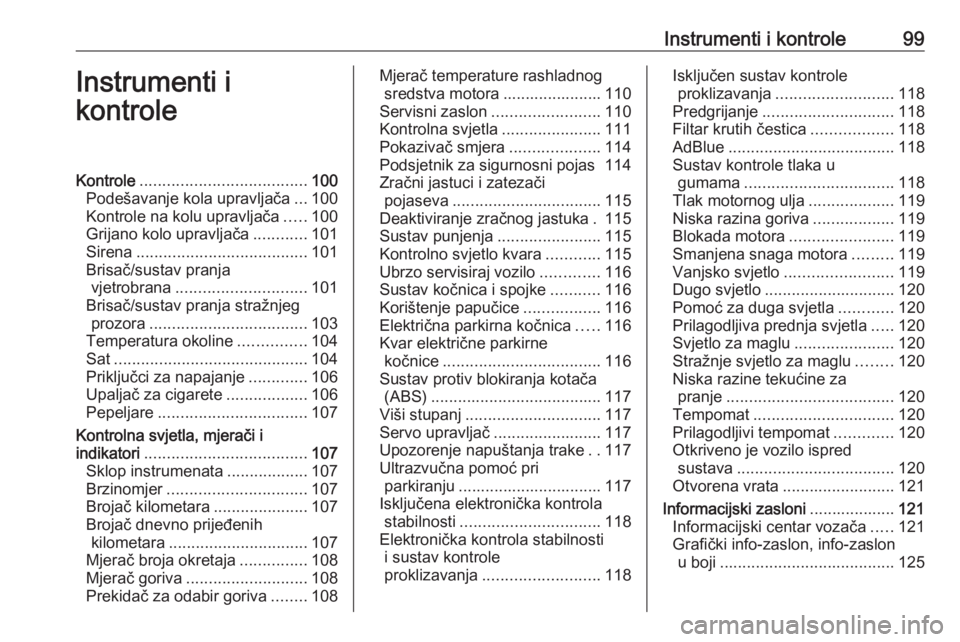

Instrumenti i kontrole99Instrumenti i
kontroleKontrole ..................................... 100
Podešavanje kola upravljača ...100
Kontrole na kolu upravljača .....100
Grijano kolo upravljača ............101
Sirena ...................................... 101
Brisač/sustav pranja vjetrobrana ............................. 101
Brisač/sustav pranja stražnjeg prozora ................................... 103
Temperatura okoline ...............104
Sat ........................................... 104
Priključci za napajanje .............106
Upaljač za cigarete ..................106
Pepeljare ................................. 107
Kontrolna svjetla, mjerači i
indikatori .................................... 107
Sklop instrumenata ..................107
Brzinomjer ............................... 107
Brojač kilometara .....................107
Brojač dnevno prijeđenih kilometara ............................... 107
Mjerač broja okretaja ...............108
Mjerač goriva ........................... 108
Prekidač za odabir goriva ........108Mjerač temperature rashladnog
sredstva motora ...................... 110
Servisni zaslon ........................ 110
Kontrolna svjetla ......................111
Pokazivač smjera ....................114
Podsjetnik za sigurnosni pojas 114
Zračni jastuci i zatezači pojaseva ................................. 115
Deaktiviranje zračnog jastuka . 115
Sustav punjenja .......................115
Kontrolno svjetlo kvara ............115
Ubrzo servisiraj vozilo .............116
Sustav kočnica i spojke ...........116
Korištenje papučice .................116
Električna parkirna kočnica .....116
Kvar električne parkirne kočnice ................................... 116
Sustav protiv blokiranja kotača (ABS) ...................................... 117
Viši stupanj .............................. 117
Servo upravljač ........................117
Upozorenje napuštanja trake ..117
Ultrazvučna pomoć pri parkiranju ................................ 117
Isključena elektronička kontrola stabilnosti ............................... 118
Elektronička kontrola stabilnosti i sustav kontrole
proklizavanja .......................... 118Isključen sustav kontrole
proklizavanja .......................... 118
Predgrijanje ............................. 118
Filtar krutih čestica ..................118
AdBlue ..................................... 118
Sustav kontrole tlaka u gumama ................................. 118
Tlak motornog ulja ...................119
Niska razina goriva ..................119
Blokada motora .......................119
Smanjena snaga motora .........119
Vanjsko svjetlo ........................ 119
Dugo svjetlo ............................. 120
Pomoć za duga svjetla ............120
Prilagodljiva prednja svjetla .....120
Svjetlo za maglu ......................120
Stražnje svjetlo za maglu ........120
Niska razine tekućine za pranje ..................................... 120
Tempomat ............................... 120
Prilagodljivi tempomat .............120
Otkriveno je vozilo ispred sustava ................................... 120
Otvorena vrata ......................... 121
Informacijski zasloni ...................121
Informacijski centar vozača .....121
Grafički info-zaslon, info-zaslon u boji ....................................... 125

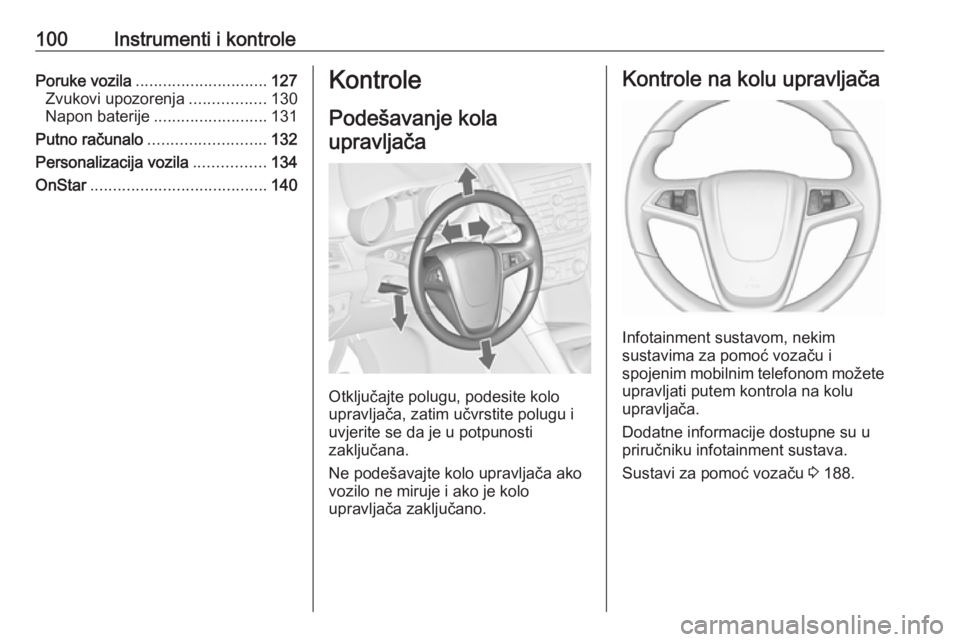

100Instrumenti i kontrolePoruke vozila............................. 127
Zvukovi upozorenja .................130
Napon baterije ......................... 131
Putno računalo .......................... 132
Personalizacija vozila ................134
OnStar ....................................... 140Kontrole
Podešavanje kola upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Infotainment sustavom, nekim
sustavima za pomoć vozaču i
spojenim mobilnim telefonom možete
upravljati putem kontrola na kolu
upravljača.
Dodatne informacije dostupne su u
priručniku infotainment sustava.
Sustavi za pomoć vozaču 3 188.

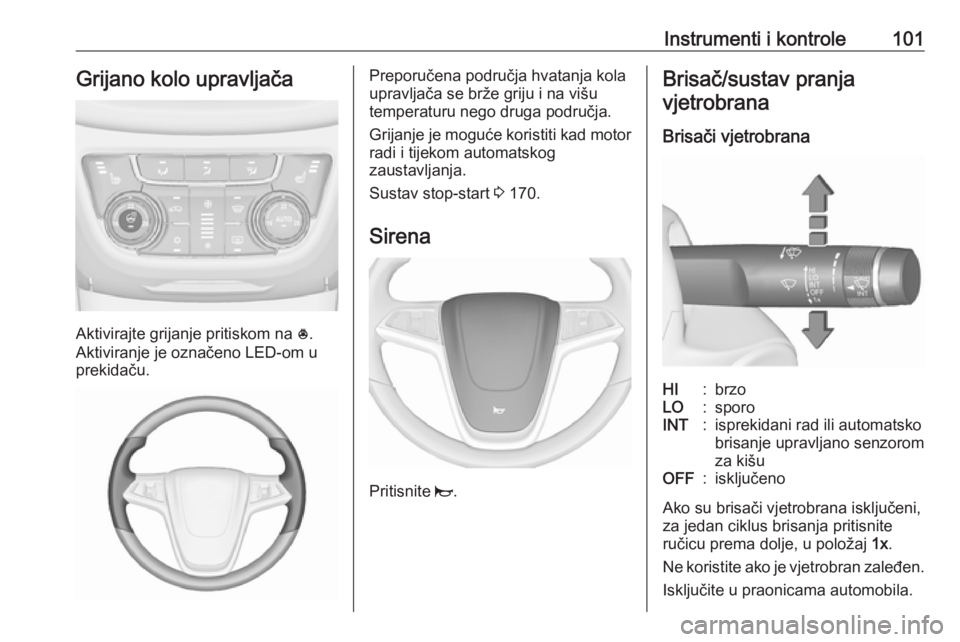

Instrumenti i kontrole101Grijano kolo upravljača
Aktivirajte grijanje pritiskom na *.
Aktiviranje je označeno LED-om u
prekidaču.
Preporučena područja hvatanja kola
upravljača se brže griju i na višu
temperaturu nego druga područja.
Grijanje je moguće koristiti kad motor radi i tijekom automatskog
zaustavljanja.
Sustav stop-start 3 170.
Sirena
Pritisnite j.
Brisač/sustav pranja
vjetrobrana
Brisači vjetrobranaHI:brzoLO:sporoINT:isprekidani rad ili automatsko
brisanje upravljano senzorom
za kišuOFF:isključeno
Ako su brisači vjetrobrana isključeni, za jedan ciklus brisanja pritisniteručicu prema dolje, u položaj 1x.
Ne koristite ako je vjetrobran zaleđen.
Isključite u praonicama automobila.

102Instrumenti i kontrolePodesivi interval rada brisača
Poluga brisača u položaju INT.
Zakrenite kotačić za podešavanje
kako bi podesili željeni interval
brisanja:
kratki interval:kotačić za
podešavanje
zakrenite prema
goredugi interval:kotačić za
podešavanje
zakrenite prema
doljeAutomatsko brisanje upravljano
senzorom za kišuINT:automatsko brisanje
upravljano senzorom za kišu
Senzor za kišu očitava količinu vode
na vjetrobranu i automatski regulira
učestalost rada brisača vjetrobrana.
Ako je učestalost uključivanja brisača
veća od 20 sekundi, krak brisača
lagano se pomiče u položaj
mirovanja.
Podesiva osjetljivost senzora za kišu
Zakrenite kotačić za podešavanje
kako bi podesili osjetljivost:
niska
osjetljivost:kotačić za
podešavanje
zakrenite prema
doljevisoka
osjetljivost:kotačić za
podešavanje
zakrenite prema
gore
