2016.5 OPEL ZAFIRA C Manuel d'utilisation (in French)

Instruments et commandes119Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de cli‐ gnoter. Prendre immédiatement con‐
tact avec un atelier.
Prochain entretien duvéhicule
g s'allume en jaune.
En plus, un code ou un message
d'avertissement est affiché.
Le véhicule a besoin d'un entretien.
Prendre contact avec un atelier
Messages du véhicule 3 131.
Système de freinage et d'embrayage
R s'allume en rouge.
Le niveau de liquide de frein et d'em‐ brayage est trop bas 3 249.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
Il s'allume après avoir mis le contact, lorsque le frein de stationnement ma‐ nuel est serré 3 190.
Actionner la pédale - s’allume ou clignote en jaune.
Allumé
La pédale de frein doit être enfoncée
pour desserrer le frein de stationne‐
ment électrique 3 190.
La pédale d'embrayage doit être en‐
foncée pour démarrer le moteur en
mode Autostop. Système Stop/Start
3 176.
Clignotement La pédale d'embrayage doit être re‐
lâchée pour un démarrage normal du moteur 3 17, 3 175.
Sur certaines versions, le message
« Actionner la pédale » est affiché au
centre d'informations du conducteur
3 131.
Frein de stationnement électrique
m s’allume ou clignote en rouge.
Allumé Le frein de stationnement électrique
est serré 3 190.
Clignotement
Le frein de stationnement électrique
n'est pas complètement serré ou des‐ serré. Mettre le contact, enfoncer la
pédale de frein et essayer de réinitia‐
liser le système en desserrant puis en serrant le frein de stationnement élec‐
trique. Si m continue à clignoter, ne
plus rouler et prendre contact avec un atelier.
Défaillance du frein de stationnement électrique
j s’allume ou clignote en jaune.

120Instruments et commandesAllumé
Le frein de stationnement électrique
fonctionne en mode dégradé 3 190.
Clignotement
Le frein de stationnement électrique
est en mode Entretien. Arrêter le
véhicule, serrer puis desserrer le frein
de stationnement électrique pour le
réinitialiser.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Antiblocage de sécurité
(ABS)
u s'allume en jaune.
Il s'allume pendant quelques secon‐
des après avoir mis le contact. Le sys‐ tème est opérationnel dès que le té‐
moin s’éteint.
Si le témoin ne s'éteint pas au bout de
quelques secondes ou s'il s'allume en cours de route, l'ABS présente un dé‐
faut. Le dispositif de freinage conti‐
nue à fonctionner, mais sans régula‐
tion ABS.
Antiblocage de sécurité 3 189.
Passage au rapport supérieur
[ s'allume en vert comme témoin ou
s'affiche en tant que symbole dans le
centre d'informations du conducteur
avec affichage de combiné de niveau
supérieur lorsqu'il est recommandé
de passer le rapport supérieur pour
économiser du carburant.
Sur certains modèles, l'indication de
rapport de vitesses est affichée
comme une page complète sur le
centre d'informations du conducteur.
Assistant de conduite EcoFlex
3 136.
Direction assistée
c s'allume en jaune.S'allume en cas de performance
réduite de direction assistée
Une performance réduite de la direc‐
tion assistée est due à la surchauffe
du système. Le témoin s'éteint lors‐
que le système a refroidi.
Système Stop/Start 3 176.
S'allume en cas de direction
assistée désactivée
Dysfonctionnement de la direction as‐
sistée Prendre contact avec un ate‐
lier.
Avertissement de
franchissement de ligne
) s’allume en vert ou clignote en
jaune.
S'allume en vert Le système est sous tension et prêt à fonctionner.
Clignote en jaune Le système détecte un changementde file inattendu.

Instruments et commandes121Aide au stationnement parultrasons
r s'allume en jaune.
Défaillance dans le système
ou
Défaillance en raison de capteurs en‐
crassés ou couverts de givre ou de
neige
ou
Interférences dues à des sources ul‐
trasons externes. Une fois ces sour‐
ces d’interférences éliminées, le sys‐
tème fonctionne de nouveau correc‐
tement.
Faire remédier à la cause du pro‐
blème par un atelier.
Aide au stationnement à ultrasons
3 212.
Electronic Stability Control désactivé
n s'allume en jaune.
Le système est désactivé.Electronic Stability Control et système antipatinage
b s’allume ou clignote en jaune.
Allumé
Présence d'une défaillance dans le
système. Il est possible de poursuivre la route. La stabilité de conduite peut
toutefois être dégradée suivant l'état
de la chaussée.
Faire remédier à la cause du pro‐
blème par un atelier.
Clignotement Le système est enclenché active‐
ment. La puissance du moteur peut
être réduite et le véhicule peut être
légèrement freiné automatiquement.
Electronic Stability Control 3 192,
Système antipatinage 3 192.
Système antipatinage désactivé
k s'allume en jaune.
Le système est désactivé.Préchauffage
! s'allume en jaune.
Le préchauffage est activé. Il s'en‐
clenche uniquement lorsque la tem‐
pérature extérieure est basse.
Filtre à particules (pourdiesel)
% s’allume ou clignote en jaune.
Le filtre à particules doit être nettoyé.
Continuer à conduire jusqu'à ce que
% s'éteigne. Si possible, ne pas lais‐
ser le régime moteur descendre sous la barre des 2000 tr/min.
Allumé
Le filtre à particules est rempli. Lancer le processus de nettoyage dès que
possible.
Clignotement
Le niveau maximum de remplissage
du filtre a été atteint. Lancer immé‐
diatement le processus de nettoyage
pour éviter d'endommager le moteur.

122Instruments et commandesFiltre à particules (pour diesel)
3 179, système Stop-Start 3 176.
AdBlue Y clignote en jaune.
Le niveau d'AdBlue est bas. Faire ra‐
pidement l'appoint d'AdBlue pour évi‐ ter l'interdiction de démarrage du mo‐teur.
AdBlue 3 181.
Système de surveillance de la pression des pneus
w s’allume ou clignote en jaune.
Allumé Perte de pression des pneus. S'arrê‐
ter immédiatement et vérifier la pres‐
sion de gonflage.
Clignotement Défaillance dans le système ou mon‐
tage d'une roue sans capteur de pres‐ sion (par exemple roue de secours).
Après 60 - 90 secondes, le témoin
s'allume en continu. Prendre contact
avec un atelier.Pression d'huile moteur
I s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourneAvertissement
La lubrification du moteur peut
être interrompue. Cela peut entraî‐ ner des dégâts au moteur et/ou un
blocage des roues motrices.
1. Appuyer sur l'embrayage.
2. Mettre la boîte au point mort, pla‐ cer le levier sélecteur sur N.
3. Quitter le trafic le plus rapidement
possible sans gêner les autres vé‐ hicules.
4. Couper le contact.
9 Attention
Quand le moteur est arrêté, il faut
exercer des efforts plus importants pour freiner et manœuvrer le vo‐
lant. Au cours d'un Autostop, le
servofrein reste opérationnel.
Ne pas ôter la clé tant que le
véhicule n'est pas à l'arrêt, afin
d'éviter tout enclenchement in‐
opiné de l'antivol de direction.
Vérifier le niveau d'huile avant de
prendre contact avec un atelier
3 246.
Niveau bas de carburant i s’allume ou clignote en jaune.
Allumé
Le niveau de carburant dans le réser‐ voir est trop bas.
Clignotement
Réserve de carburant épuisée. Faire le plein immédiatement. Ne jamais
rouler jusqu'à ce que le réservoir soit
vide.

Instruments et commandes123Catalyseur 3 180.
Purge d'air du circuit de gazole
(diesel) 3 251.
Blocage de démarrage
d clignote en jaune.
Défaillance dans le système du blo‐
cage de démarrage. Le moteur ne
peut pas être démarré.
Puissance réduite du moteur
# s'allume en jaune.
La puissance du moteur est limitée.
Prendre contact avec un atelier.
Éclairage extérieur 8 s'allume en vert.
Les feux extérieurs sont allumés
3 149.
Feux de route
C s'allume en bleu.S'allume lorsque les feux de route
sont allumés, pendant un appel de
phares 3 151, ou lorsque les feux de
route sont allumés avec les feux de
route automatiques ou la portée de
feux intelligente 3 153.
Feux de route automatiques l s'allume en vert.
Les feux de route automatiques ou la portée de feux intelligente sont acti‐
vés 3 151, 3 153.
Éclairage directionnel adaptatif
f s’allume ou clignote en jaune.
Allumé
Défaillance dans le système.
Prendre contact avec un atelier.
Clignotement Le système a basculé en mode « feux
de croisement symétriques ».Le clignotement du témoin f pendant
environ quatre secondes après la
mise du contact rappelle que le sys‐
tème a été activé 3 152.
Allumage automatique des feux de
croisement 3 150.
Antibrouillard > s'allume en vert.
Les phares antibrouillard sont allu‐
més 3 158.
Feu antibrouillard arrière
r s'allume en jaune.
Le feu antibrouillard arrière est allumé 3 158.
Faible niveau de produit de lave-glace
G s'allume en jaune.
Le niveau de produit de lave-glace est
faible.
Produit de lave-glace 3 249.

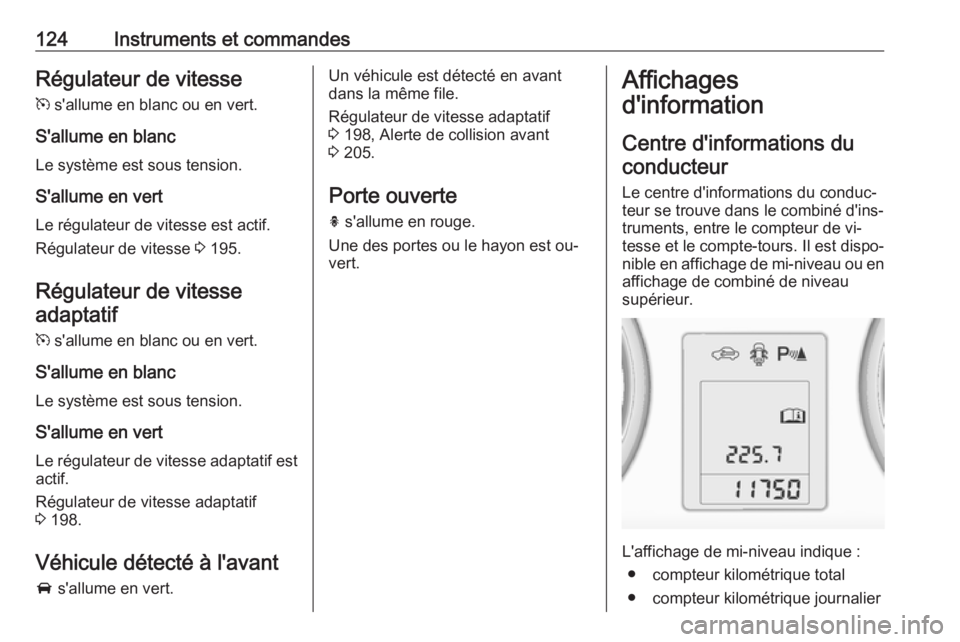

124Instruments et commandesRégulateur de vitesse
m s'allume en blanc ou en vert.
S'allume en blanc Le système est sous tension.
S'allume en vert Le régulateur de vitesse est actif.
Régulateur de vitesse 3 195.
Régulateur de vitesse adaptatif
m s'allume en blanc ou en vert.
S'allume en blanc Le système est sous tension.
S'allume en vert
Le régulateur de vitesse adaptatif est actif.
Régulateur de vitesse adaptatif
3 198.
Véhicule détecté à l'avant
A s'allume en vert.Un véhicule est détecté en avant
dans la même file.
Régulateur de vitesse adaptatif
3 198, Alerte de collision avant
3 205.
Porte ouverte
h s'allume en rouge.
Une des portes ou le hayon est ou‐
vert.Affichages
d'information
Centre d'informations du
conducteur
Le centre d'informations du conduc‐ teur se trouve dans le combiné d'ins‐truments, entre le compteur de vi‐
tesse et le compte-tours. Il est dispo‐
nible en affichage de mi-niveau ou en affichage de combiné de niveau
supérieur.
L'affichage de mi-niveau indique :
● compteur kilométrique total
● compteur kilométrique journalier

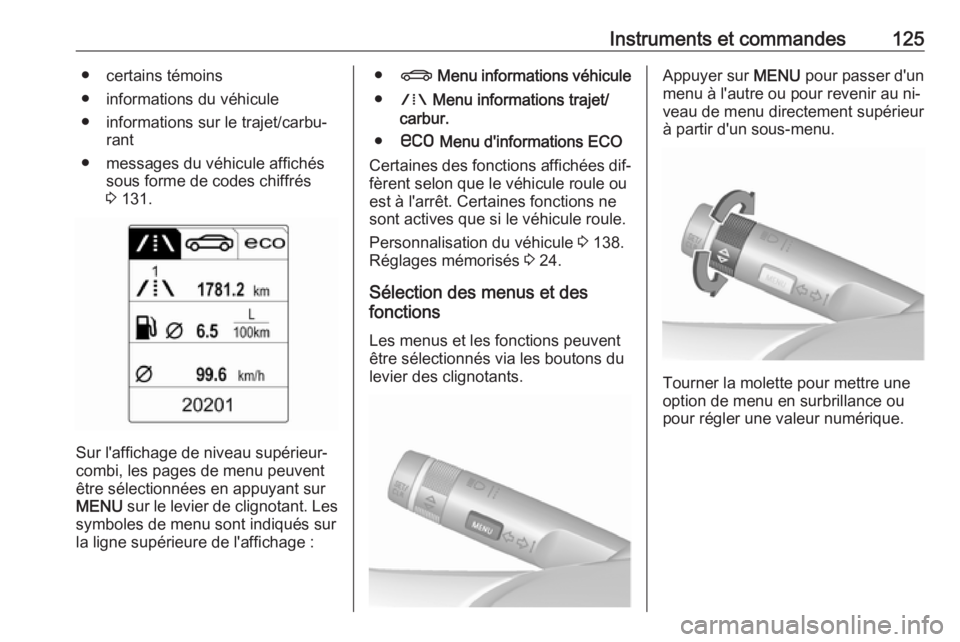

Instruments et commandes125● certains témoins
● informations du véhicule
● informations sur le trajet/carbu‐ rant
● messages du véhicule affichés sous forme de codes chiffrés
3 131.
Sur l'affichage de niveau supérieur-
combi, les pages de menu peuvent
être sélectionnées en appuyant sur MENU sur le levier de clignotant. Les
symboles de menu sont indiqués sur
la ligne supérieure de l'affichage :
● X Menu informations véhicule
● W Menu informations trajet/
carbur.
● s Menu d'informations ECO
Certaines des fonctions affichées dif‐ fèrent selon que le véhicule roule ou
est à l'arrêt. Certaines fonctions ne
sont actives que si le véhicule roule.
Personnalisation du véhicule 3 138.
Réglages mémorisés 3 24.
Sélection des menus et des
fonctions
Les menus et les fonctions peuvent
être sélectionnés via les boutons du
levier des clignotants.Appuyer sur MENU pour passer d'un
menu à l'autre ou pour revenir au ni‐ veau de menu directement supérieur
à partir d'un sous-menu.
Tourner la molette pour mettre une
option de menu en surbrillance ou
pour régler une valeur numérique.

126Instruments et commandes
Appuyer sur SET/CLR pour sélection‐
ner une fonction ou confirmer un mes‐
sage.
Menu informations véhicule
Appuyer sur MENU pour choisir Menu
informations véhicule ou sur l'affi‐
chage de niveau supérieur-combi, sé‐ lectionner X.
Tourner la molette pour sélectionner
le sous-menu. Appuyer sur
SET/CLR pour confirmer.
Suivre les instructions données dans
les sous-menus.
Les sous-menus possibles peuvent
inclure, en fonction du modèle :
● Unité : Les unités d'affichage
peuvent être changées.
● Pression Pneus : Vérifie la pres‐
sion de gonflage de toutes les
roues lorsque le véhicule roule
3 270.
● Charge du pneu : sélectionne la
catégorie de pression des pneus
en fonction de la pression de
gonflage des pneus réelle
3 270.
● Durée de vie restante, huile : In‐
dique l'intervalle de vidange et de
remplacement du filtre 3 112.
● Avertissement vitesse : si une vi‐
tesse prédéterminée est dépas‐
sée, un signal sonore retentira.
● Assistant de détection des
panneaux routiers : Affiche les
panneaux routiers détectés sur le
tronçon de route actuel 3 223.
