Conduite et utilisation183Pour redémarrer le moteur, le réser‐
voir doit d'abord être rempli d'AdBlue.
Avertissements concernant un
niveau d'émissions élevé
Si les émissions d'échappement dé‐
passent une certaine valeur, des
avertissements, semblables aux
avertissements d'autonomie décrits
ci-dessus, seront affichés au centre
d'informations du conducteur.
Des demandes de vérification du sys‐ tème d'échappement et, finalement,
l'annonce d'une interdiction de redé‐
marrage du moteur seront affichés.
Ces restrictions constituent une exi‐
gence légale.
Consultez votre atelier pour de l'aide.
Remplissage d'AdBlueAvertissement
N'utiliser que l'AdBlue conforme
aux normes européennes
DIN 70 070 et ISO 22241-1.
Ne pas utiliser d'additifs.
Ne pas diluer l'AdBlue.
Autrement, le système de réduc‐ tion catalytique sélective pourrait
être endommagé.
Remarque
N'utiliser que les réservoirs d'AdBlue
conçus pour le remplissage afin d'empêcher un trop-plein d'AdBlue.
En outre, les vapeurs du réservoir
sont capturées dans le réservoir et
n'émergent pas.
Étant donné qu'AdBlue a une longé‐
vité limitée, vérifier la date d'expira‐
tion avant l'appoint.
Remarque
Un volume d'au moins 5 litres d'Ad‐
Blue doit être ajouté lors du remplis‐ sage. Autrement, l'appoint d'AdBlue
peut ne pas être détecté par le sys‐
tème.
Si un remplissage d'AdBlue n'est
pas correctement détecté :
1. Rouler sans arrêt pendant 10 minutes en veillant à ce que
la vitesse du véhicule soit tou‐
jours supérieure à 20 km/h.
2. Si le remplissage d'AdBlue est correctement détecté, les limita‐
tions entraînées par la fourniture
d'AdBlue disparaîtront.
Si le remplissage d'AdBlue n'est tou‐
jours pas détecté, prendre contact
avec un atelier.
Si l'AdBlue doit être rempli à des
températures inférieures à -11 °C,
l'appoint d'AdBlue peut ne pas être
détecté par le système. Dans ce cas, garer le véhicule dans un espace où
la température ambiante est plus
élevée, jusqu'à ce que l'AdBlue soit
liquéfié.
Remarque
Lors du dévissage du capuchon de
protection du goulot de remplissage, des vapeurs d'ammoniac peuvent
s'échapper. Ne pas inhaler car les
vapeurs ont une odeur âcre. Les va‐
peurs ne sont pas nocives par inha‐
lation.

184Conduite et utilisationLe véhicule doit être garé sur une sur‐
face plane.
Le goulot de remplissage d'AdBlue
est situé derrière la trappe à carbu‐
rant.
La trappe à carburant se trouve sur le côté arrière droit du véhicule.
La trappe de réservoir ne peut être
ouverte que si le véhicule est déver‐
rouillé.
1. Enlever la clé de la serrure de contact.
2. Fermer toutes les portes pour em‐
pêcher les vapeurs d'ammoniac
d'entrer dans le véhicule.
3. Tirer la trappe à carburant au ni‐ veau de la cavité et l'ouvrir
3 231.
4. Dévisser le bouchon du goulot de
remplissage.
5. Ouvrir réservoir d'AdBlue. 6. Monter une extrémité du flexible sur réservoir et visser l'autre ex‐
trémité sur le goulot de remplis‐
sage.
7. Lever réservoir jusqu'à ce qu'il soit vide.
8. Dévisser le flexible du goulot de remplissage.
9. Monter le capuchon protection et le tourner dans le sens des aiguil‐
les d'une montre jusqu'à ce qu'il
s'enclenche.
Remarque
Mettre le réservoir d'AdBlue et le fle‐
xible au rebut conformément aux
exigences environnementales.
Échange d'AdBlue
Si le remplissage a été inférieur à
cinq litres d'AdBlue au cours des deux dernières années, le liquide restant
doit être changé, car la longévité de
l'AdBlue est limitée. Prendre contact avec un atelier.Avertissement
La méconnaissance peut entraî‐
ner des dommages au niveau du
système de réduction catalytique
sélective.

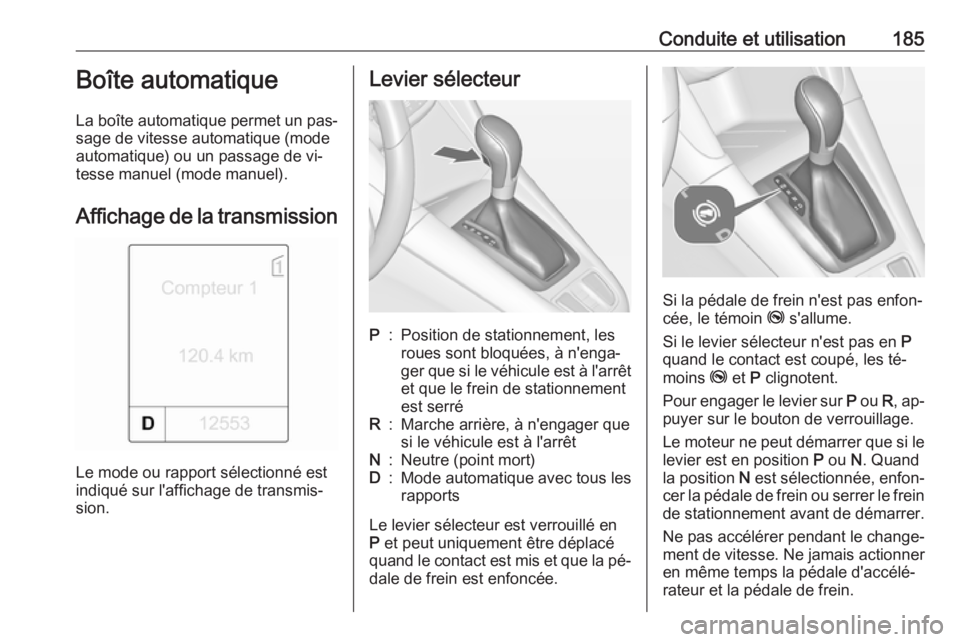

Conduite et utilisation185Boîte automatique
La boîte automatique permet un pas‐
sage de vitesse automatique (mode
automatique) ou un passage de vi‐
tesse manuel (mode manuel).
Affichage de la transmission
Le mode ou rapport sélectionné est
indiqué sur l'affichage de transmis‐
sion.
Levier sélecteurP:Position de stationnement, les
roues sont bloquées, à n'enga‐
ger que si le véhicule est à l'arrêt
et que le frein de stationnement
est serréR:Marche arrière, à n'engager que
si le véhicule est à l'arrêtN:Neutre (point mort)D:Mode automatique avec tous les rapports
Le levier sélecteur est verrouillé en
P et peut uniquement être déplacé
quand le contact est mis et que la pé‐
dale de frein est enfoncée.
Si la pédale de frein n'est pas enfon‐
cée, le témoin j s'allume.
Si le levier sélecteur n'est pas en P
quand le contact est coupé, les té‐
moins j et P clignotent.
Pour engager le levier sur P ou R, ap‐
puyer sur le bouton de verrouillage.
Le moteur ne peut démarrer que si le levier est en position P ou N. Quand
la position N est sélectionnée, enfon‐
cer la pédale de frein ou serrer le frein
de stationnement avant de démarrer.
Ne pas accélérer pendant le change‐
ment de vitesse. Ne jamais actionner en même temps la pédale d'accélé‐
rateur et la pédale de frein.

186Conduite et utilisationLorsqu'un rapport est sélectionné, levéhicule démarre lentement quand le
frein est desserré.
Frein moteur
Pour utiliser l'effet du frein moteur, ré‐ trograder à temps en cas de conduite
en pente, voir Mode manuel.
Désenlisement du véhicule L'alternance marche avant / marche
arrière est uniquement autorisée si le
véhicule est enlisé dans du sable, de
la boue ou de la neige. Déplacer le
levier sélecteur entre les positions D
et R de manière répétée. Ne pas em‐
baller le moteur et éviter toute accé‐
lération brusque.
Stationnement Serrer le frein de stationnement et en‐
gager le levier sur P.
La clé de contact ne peut être retirée
que lorsque le levier sélecteur est en
position P.Mode manuel
Déplacer le levier sélecteur de la po‐
sition D vers la gauche puis vers
l'avant ou l'arrière.
<:passer au rapport supérieur]:passage au rapport inférieur
Si un rapport supérieur est engagé à
trop faible vitesse ou un rapport infé‐ rieur à trop haut régime, aucun chan‐ gement de vitesse n'a lieu. Ceci en‐
traîne l'apparition d'un message dans
l'affichage d'informations.
En mode manuel et à hauts régimes
du moteur, la boîte de vitesses ne
passe pas automatiquement à un
rapport supérieur.
Programmes de conduite électronique
● Après un démarrage à froid, le programme de température deservice amène rapidement le ca‐ talyseur à la température néces‐
saire en augmentant le régime
moteur.
● La fonction de passage automa‐ tique en position N met automa‐tiquement le rapport de boîte de
vitesses au point mort lorsque le
véhicule est arrêté et qu'un rap‐
port de marche avant est engagé
et que la pédale de frein est en‐
foncée.
● Lorsque le mode SPORT est en‐
gagé, le changement de vitesse
se fait à des régimes supérieurs
(sauf quand le régulateur de vi‐
tesse est enclenché). Mode
SPORT 3 193.

Conduite et utilisation187●Des programmes spéciaux adap‐
tent automatiquement les pointsde changement de vitesse en cas
de montées ou de descentes.
● Lors du démarrage du véhicule avec des conditions de neige ou
de verglas ou sur toute autre sur‐ face glissante, le module de com‐ mande de transmission électro‐
nique choisit automatiquement la vitesse la plus élevée.
Kickdown Si, en mode automatique, la pédale
d'accélérateur est enfoncée au maxi‐
mum, la boîte de vitesses passe dans
un rapport inférieur, en fonction du ré‐
gime moteur.
Défaillance
En cas de défaillance, le témoin g
s'allume. En plus, un numéro de code ou un message de véhicule est affi‐
ché dans le centre d'informations du
conducteur. Messages du véhicule
3 131.La boîte de vitesses ne change plus
automatiquement. Il est possible de
continuer à rouler en changeant de
vitesse manuellement.
Seul le plus haut rapport est disponi‐ ble. Selon la défaillance, il se peut
que la 2e vitesse soit aussi disponible en mode manuel. Ne changer de vi‐
tesse que si le véhicule est à l'arrêt.
Faire remédier à la cause du pro‐
blème par un atelier.
Coupure de courant En cas de coupure de courant, le le‐
vier sélecteur ne peut pas être dé‐
placé hors de la position P. La clé de
contact ne peut pas être enlevée de
la serrure de contact.
Si la batterie du véhicule est déchar‐
gée, effectuer le démarrage par câble
3 284.
Si la batterie du véhicule n'est pas à
l'origine de la défaillance, débloquer
le levier sélecteur.
1. Serrer le frein de stationnement.
2. Dégager l'avant du garnissage du
levier sélecteur de la console, le
relever et le faire tourner vers la
gauche.

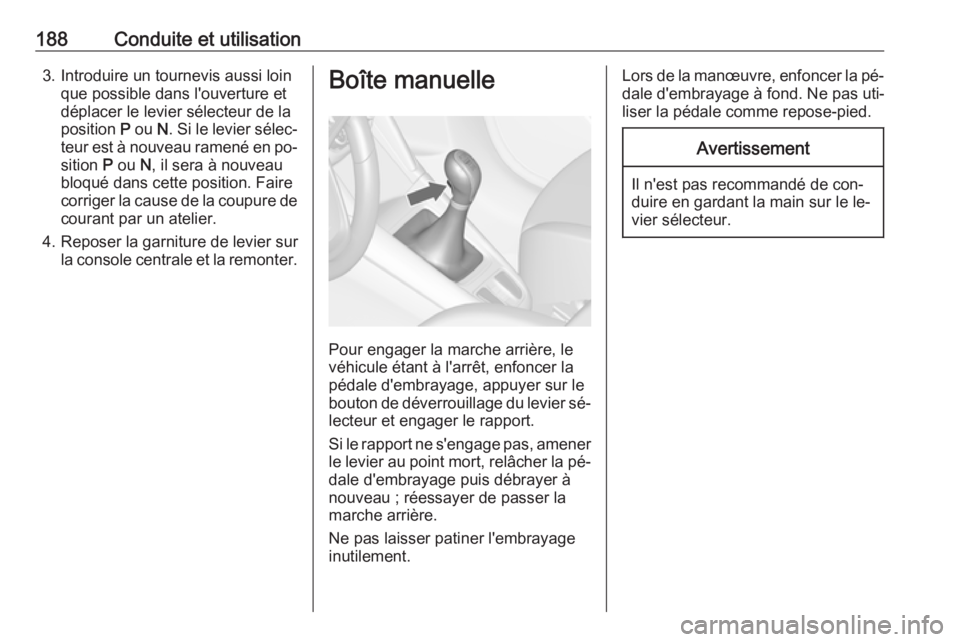

188Conduite et utilisation3. Introduire un tournevis aussi loinque possible dans l'ouverture et
déplacer le levier sélecteur de la
position P ou N. Si le levier sélec‐
teur est à nouveau ramené en po‐ sition P ou N, il sera à nouveau
bloqué dans cette position. Faire
corriger la cause de la coupure de
courant par un atelier.
4. Reposer la garniture de levier sur la console centrale et la remonter.Boîte manuelle
Pour engager la marche arrière, le
véhicule étant à l'arrêt, enfoncer la
pédale d'embrayage, appuyer sur le
bouton de déverrouillage du levier sé‐ lecteur et engager le rapport.
Si le rapport ne s'engage pas, amener le levier au point mort, relâcher la pé‐ dale d'embrayage puis débrayer à
nouveau ; réessayer de passer la marche arrière.
Ne pas laisser patiner l'embrayage
inutilement.
Lors de la manœuvre, enfoncer la pé‐
dale d'embrayage à fond. Ne pas uti‐
liser la pédale comme repose-pied.Avertissement
Il n'est pas recommandé de con‐
duire en gardant la main sur le le‐
vier sélecteur.

Conduite et utilisation189Freins
Le système de freinage possède
deux circuits indépendants l'un de
l'autre.
Si un circuit de freinage est défaillant, le véhicule peut toujours être freiné
grâce à l'autre circuit de freinage.
Toutefois, le freinage n'est obtenu
qu'en enfonçant la pédale de frein fer‐
mement. Un effort nettement supé‐
rieur doit être exercé. La distance de freinage est plus longue qu'habituel‐
lement. Prendre contact avec un ate‐
lier avant de poursuivre votre dépla‐
cement.
Quand le moteur ne tourne pas, l'as‐
sistance du servofrein disparaît une
fois que la pédale de frein a été ac‐
tionnée une ou deux fois. Le freinage
n'est pas réduit, mais il nécessite une
force beaucoup plus grande. Il est
particulièrement important de garder
cela à l'esprit quand le véhicule est
remorqué.
Témoin R 3 119.Antiblocage de sécurité
L'antiblocage de sécurité (ABS) em‐
pêche que les roues ne se bloquent.
Dès qu'une roue a tendance à blo‐
quer, l'ABS module la pression de
freinage de la roue incriminée. Le
véhicule peut être dirigé, même en
cas de freinage d'urgence.
La régulation ABS est identifiable à la
pulsation de la pédale de frein et au
bruit du processus de régulation.
Afin d'obtenir un freinage optimal, en‐ foncer la pédale de frein à fond pen‐
dant toute la durée du freinage mal‐
gré la pulsation de la pédale de frein.
Ne pas réduire la pression sur la pé‐
dale.
Avant de prendre la route, le système procède à un test de fonctionnement
automatique qui pourrait être percep‐
tible.
Témoin u 3 120.
Feux stop adaptatifs En cas de freinage maximal, les trois
feux stop clignotent pendant la durée de la régulation de l'ABS.Défaillance9 Attention
En cas de défaillance de l'ABS, les
roues peuvent avoir tendance à se
bloquer en cas de freinage brutal.
Les avantages de l'ABS ne sont
plus disponibles. Lors d'un frei‐ nage brutal, le véhicule ne peut
plus être dirigé et peut déraper.
Faire remédier à la cause du pro‐
blème par un atelier.

190Conduite et utilisationFrein de stationnement
Frein de stationnement manuel9 Attention
Serrer toujours le frein de station‐
nement sans actionner le bouton
de déverrouillage. Dans une pente ou dans une côte, le serrer aussifort que possible.
Pour desserrer le frein de station‐
nement, soulever un peu le levier, appuyer sur le bouton de déver‐
rouillage et abaisser complète‐
ment le levier.
Pour réduire les efforts d'actionne‐
ment du frein de stationnement,
enfoncer en même temps la pé‐
dale de frein.
Témoin R 3 119.
Frein de stationnement électrique
Serrage quand le véhicule est à l'arrêt
9 Attention
Tirer sur le commutateur m pen‐
dant environ une seconde, le frein
de stationnement électrique fonc‐ tionne automatiquement avec la
force adéquate. Pour un serrage
maximal, p. ex. en cas de station‐
nement avec une remorque ou
dans une pente, tirer deux fois le
commutateur m.
Le frein de stationnement électri‐
que est serré lorsque le témoin
m s'allume 3 119.
Le frein de stationnement électrique
peut toujours être actionné, même
avec le contact coupé.
Ne pas actionner le frein de station‐
nement électrique trop souvent
quand le moteur ne tourne pas, car cela déchargera la batterie du
véhicule.
Avant de quitter le véhicule, vérifier
l'état du frein de stationnement élec‐
trique. Témoin m 3 119.
Desserrage
Mettre le contact. Garder la pédale de
frein enfoncée, puis appuyer sur le
commutateur m.
