2016.5 OPEL ZAFIRA C Manuel d'utilisation (in French)

Rangement95Filet de séparation devant le
hayon
Poser directement à l'avant du hayon.
Avant la pose, pousser les quatre piè‐ ces d'extrémité dans la tige de filet en
faisant tourner chaque pièce dans le
sens anti-horaire.
Pour la pose, pousser les tiges de filet ensemble et les insérer dans les ou‐
vertures du cadre du hayon. La barre la plus longue doit être placée en
haut.
Pour la dépose, comprimer la barre
du filet et l'extraire.
Filet de sécurité
Le filet de sécurité peut être monté
derrière les sièges de la deuxième
rangée ou les sièges avant.
Le transport de personnes est interdit derrière le filet de sécurité.
Pose derrière la deuxième rangée de sièges
● Des ouvertures pour la pose sont
prévues des deux côtés du cadre
de toit au-dessus de la deuxième rangée de sièges : suspendre et
engager la tige du filet d'un côté,
comprimer la tige et suspendre et
engager l'autre côté.
● Attacher les crochets des san‐ gles du filet de sécurité aux an‐
neaux d'arrimage des deux côtés du coffre.
● Tendre les deux sangles en tirant
sur l'extrémité libre.

96RangementPose derrière les sièges avant
●Des ouvertures pour la pose sont
prévues des deux côtés du cadre
de toit au-dessus des sièges avant : suspendre et engager la
tige du filet d'un côté, comprimer
la tige et suspendre et engager
l'autre côté.
● Attacher les crochets des san‐ gles du filet de sécurité aux an‐
neaux d'arrimage des deux côtés au plancher à l'avant des sièges.
● Tendre les deux sangles en tirant
sur l'extrémité libre.
Dépose
Pousser le bouton sur le tendeur pourrelâcher la sangle des deux côtés.
Détacher les crochets des anneaux.
Décrocher les tiges du filet de sécu‐
rité des supports du cadre de toit.
Rouler le filet et le fixer avec une san‐ gle.
Rangement
Ouvrir le couvercle du rangement
dans le plancher du coffre à l'avant du
hayon.

Rangement97
Mettre le filet de sécurité dans le ran‐
gement et fermer le couvercle.
Tablette rabattable Située sur le dossier des sièges
avant.
Relever en tirant vers le haut jusqu'à
ce qu'elle s'engage.
Pour rabattre la tablette, l'abaisser
au-delà de la résistance.
Ne pas poser d'objets lourds sur la
tablette rabattable.
Triangle de présignalisation
Ranger le triangle de présignalisation
dans le rangement du plancher du
coffre à l'avant du hayon.
Trousse de secours
Ranger la trousse de secours et le gi‐
let de sécurité réfléchissant sous le
siège du conducteur.
Utiliser les sangles pour le fixer.

98RangementSur une autre variante, la trousse de
secours est située dans une boîte de
rangement sous le siège du conduc‐
teur. Faire glisser la molette pour ou‐
vrir ou fermer la boîte.Galerie de toit
Pour des raisons de sécurité et pour
éviter d’endommager le toit, nous
vous recommandons d’utiliser le sys‐
tème de galerie de toit homologué
pour votre véhicule. Pour de plus am‐ ples informations, consulter l'atelier.
Respecter les instructions de mon‐
tage et ôter la galerie de toit si elle
n’est pas utilisée.
Montage d'une galerie de toit
Véhicules avec rails de toitFixer la galerie de toit dans la zone
des orifices, comme cela est indiqué
par les flèches sur l'illustration.
Véhicules sans rail de toit
Pour fixer une galerie de toit, ouvrir
les barrettes sur les bandes de toit.
Insérer les dispositifs de fixation dans le dispositif de retenue comme cela
est indiqué sur l'illustration.

Rangement99Informations sur le
chargement
● Placer les objets lourds dans le coffre contre les dossiers. S'as‐
surer que les dossiers sont cor‐
rectement encliquetés. Dans le
cas d’objets empilés, placer les
plus lourds en bas.
● Attacher les objets avec des san‐
gles de serrage fixées aux an‐
neaux d'arrimage 3 93.
● Arrimer les objets dans le coffre pour éviter qu'ils ne glissent.
● Le chargement ne doit pas dé‐passer le bord supérieur des dos‐
siers.
● Ne poser aucun objet sur le ca‐ che-bagages ni sur le tableau debord.
● Le chargement ne doit pas gêner
l'utilisation des pédales, du frein
de stationnement, du levier de vi‐
tesses et ne doit pas gêner le
conducteur dans ses mouve‐
ments. Ne pas laisser des objets
non arrimés dans l'habitacle.
● Ne pas conduire avec le coffre ouvert.9Attention
Veiller à ce que le chargement à
bord du véhicule soit solidement
arrimé. Sans quoi, des objets
pourraient se trouver projetés
dans l'habitacle, provoquant des
blessures ou des dégâts au char‐
gement ou au véhicule.
● La charge utile est la différence entre le poids total autorisé en
charge (voir plaquette signaléti‐
que 3 295) et le poids à vide se‐
lon norme CE.
Pour calculer le poids à vide, sai‐
sir les données de votre véhicule indiquées dans le tableau des
poids au début de ce manuel.
Le poids en ordre de marche CE
inclut le poids du conducteur (68 kg), des bagages (7 kg) et
tous les liquides (réservoir de
carburant rempli à 90 %).
Les équipements et accessoires
en option augmentent le poids à
vide.
● La charge sur le toit augmente la
sensibilité au vent latéral du
véhicule et altère la tenue de
route du fait de l’élévation du cen‐
tre de gravité du véhicule. Répar‐ tir la charge de manière uniforme
et l’arrimer fermement avec des
sangles afin qu’elle ne glisse pas. Adapter la pression des pneus et
la vitesse du véhicule à l’état de
charge. Contrôler régulièrement
les fixations et les resserrer.
Ne pas dépasser 120 km/h.

100RangementLa charge au toit admissible est
de 75 kg pour les véhicules sans
rail de toit et de 100 kg pour les véhicules avec rails de toit. La
masse sur le toit est la somme des masses de la galerie de toit
et de la charge.

Instruments et commandes101Instruments et
commandesCommandes .............................. 102
Réglage du volant ...................102
Commandes au volant ............102
Volant chauffé ......................... 103
Avertisseur sonore ..................103
Essuie-glace / lave-glace avant ....................................... 103
Essuie-glace / lave-glace de lunette arrière ......................... 105
Température extérieure ...........106
Horloge .................................... 106
Prises de courant ....................108
Allume-cigares ......................... 109
Cendriers ................................. 109
Témoins et cadrans ...................109
Combiné d'instruments ............109
Compteur de vitesse ...............109
Compteur kilométrique ............110
Compteur kilométrique journalier ................................. 110
Compte-tours ........................... 110
Jauge à carburant ...................110
Bouton de sélection de carburant ................................ 111Jauge de température de liquide
de refroidissement du moteur 112
Affichage de service ................112
Témoins ................................... 113
Clignotant ................................ 117
Rappel de ceinture de sécurité 117
Airbags et rétracteurs de ceinture ................................... 118
Désactivation d'airbag .............118
Système de charge .................118
Témoin de dysfonctionnement 118
Prochain entretien du véhicule 119
Système de freinage et d'embrayage ........................... 119
Actionner la pédale ..................119
Frein de stationnement électrique ................................ 119
Défaillance du frein de stationnement électrique ........119
Antiblocage de sécurité (ABS) 120
Passage au rapport supérieur . 120
Direction assistée ....................120
Avertissement de franchissement de ligne .........120
Aide au stationnement par ultrasons ................................. 121
Electronic Stability Control désactivé ................................ 121
Electronic Stability Control et système antipatinage .............121Système antipatinage
désactivé ................................ 121
Préchauffage ........................... 121
Filtre à particules (pour diesel) 121
AdBlue ..................................... 122
Système de surveillance de la pression des pneus ................122
Pression d'huile moteur ...........122
Niveau bas de carburant .........122
Blocage de démarrage ............123
Puissance réduite du moteur ...123
Éclairage extérieur ..................123
Feux de route .......................... 123
Feux de route automatiques ....123
Éclairage directionnel adaptatif .................................. 123
Antibrouillard ........................... 123
Feu antibrouillard arrière .........123
Faible niveau de produit de lave- glace ....................................... 123
Régulateur de vitesse ..............124
Régulateur de vitesse adaptatif .................................. 124
Véhicule détecté à l'avant ........ 124
Porte ouverte ........................... 124

102Instruments et commandesAffichages d'information............124
Centre d'informations du conducteur .............................. 124
Affichage d'informations graphique, affichage
d'informations couleurs ..........129
Messages du véhicule ...............131
Signaux sonores ......................134
Tension de pile ........................ 135
Ordinateur de bord ....................136
Personnalisation du véhicule .....138
OnStar ....................................... 144Commandes

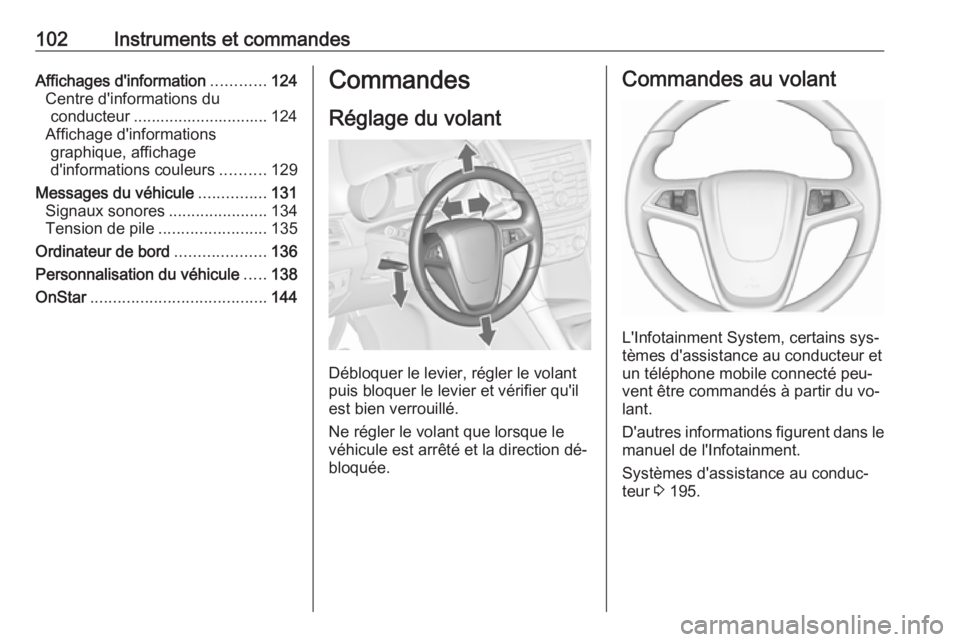

Réglage du volant
Débloquer le levier, régler le volant
puis bloquer le levier et vérifier qu'il
est bien verrouillé.
Ne régler le volant que lorsque le
véhicule est arrêté et la direction dé‐
bloquée.
Commandes au volant
L'Infotainment System, certains sys‐
tèmes d'assistance au conducteur et
un téléphone mobile connecté peu‐
vent être commandés à partir du vo‐
lant.
D'autres informations figurent dans le manuel de l'Infotainment.
Systèmes d'assistance au conduc‐
teur 3 195.
