2016.5 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем2712. Витягніть лампу з патрона,повертаючи її проти
годинникової стрілки.
3. Замініть і вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.

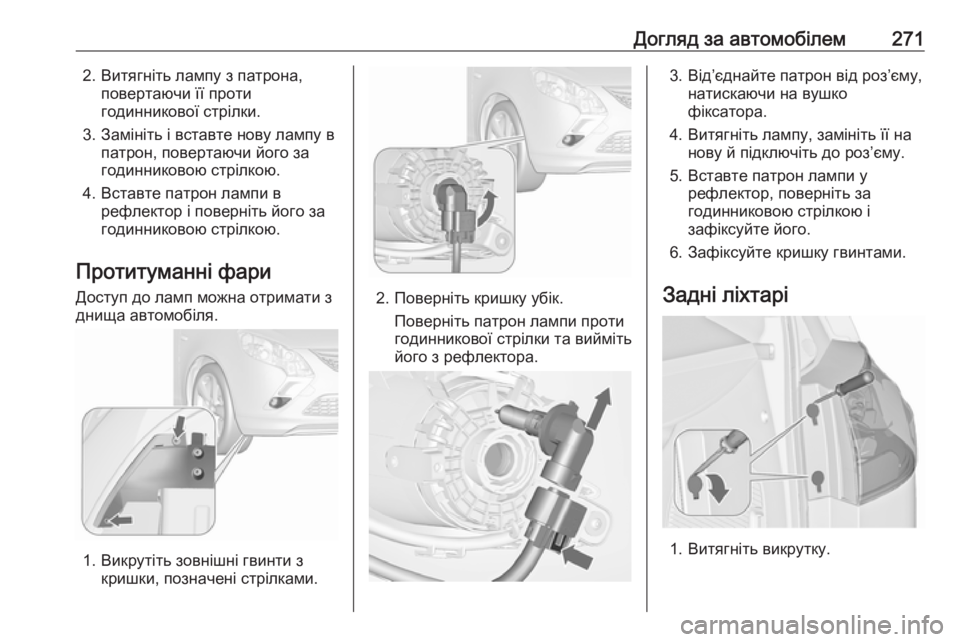

Протитуманні фари
Доступ до ламп можна отримати з
днища автомобіля.
1. Викрутіть зовнішні гвинти з кришки, позначені стрілками.
2. Поверніть кришку убік.
Поверніть патрон лампи проти
годинникової стрілки та вийміть
його з рефлектора.
3. Від’єднайте патрон від роз’єму, натискаючи на вушкофіксатора.
4. Витягніть лампу, замініть її на нову й підключіть до роз’єму.
5. Вставте патрон лампи у рефлектор, поверніть за
годинниковою стрілкою і
зафіксуйте його.
6. Зафіксуйте кришку гвинтами.
Задні ліхтарі
1. Витягніть викрутку.

272Догляд за автомобілем
2. Викрутіть гвинти, позначеністрілками.
3. Обережно вийміть блок ліхтаря з утримувальних штифтів і
відкладіть убік.
4. Від'єднайте роз’єм від блоку ліхтарів.
5. Зніміть і замініть лампу, повертаючи патрон лампи.
Указівник повороту ( 1)
Задні габаритні ліхтарі ( 2)
Ліхтар гальмування ( 3)
Задні габаритні ліхтарі зі
світлодіодами для габаритів та
стоп-сигналу
Можна замінити лише вказівник
повороту ( 1).
Зніміть і замініть лампу,
повертаючи патрон лампи.
6. Підключіть роз’єм до блоку ліхтарів.
7. Зафіксуйте блок на утримувальних штифтах і
закріпіть блок гвинтами.
8. Поставте на місце кришку.

Догляд за автомобілем273Ліхтарі заднього ходу (4) в
дверях багажника
1. Відкрийте двері багажника і зніміть кришку.
2. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.
3. Витягніть лампу з патрона.
4. Замініть і вставте нову лампу в патрон.
5. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
6. Установіть кришку.
Задні протитуманні фари Доступ до ламп можна отримати зднища автомобіля.
1. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з рефлектора.

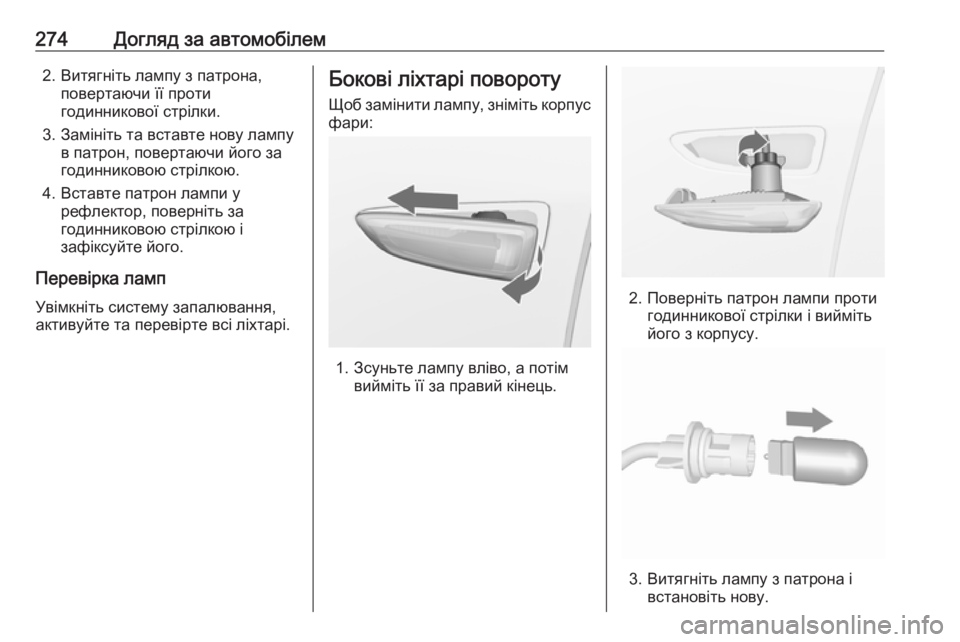

274Догляд за автомобілем2. Витягніть лампу з патрона,повертаючи її проти
годинникової стрілки.
3. Замініть та вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
4. Вставте патрон лампи у рефлектор, поверніть за
годинниковою стрілкою і
зафіксуйте його.
Перевірка ламп Увімкніть систему запалювання,
активуйте та перевірте всі ліхтарі.Бокові ліхтарі повороту
Щоб замінити лампу, зніміть корпус фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.

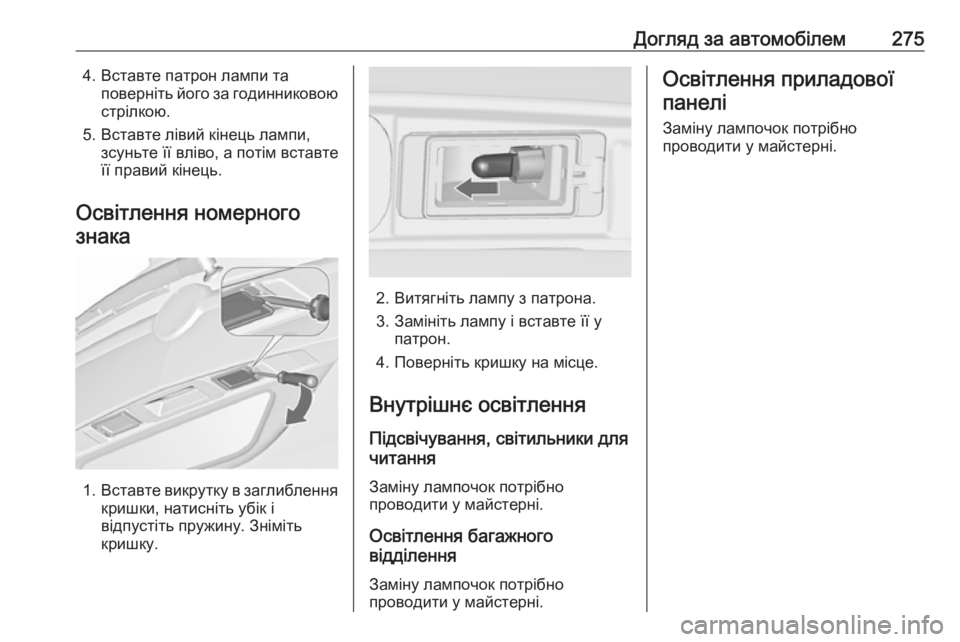

Догляд за автомобілем2754. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину. Зніміть
кришку.
2. Витягніть лампу з патрона.
3. Замініть лампу і вставте її у патрон.
4. Поверніть кришку на місце.
Внутрішнє освітлення Підсвічування, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладової
панелі
Заміну лампочок потрібно
проводити у майстерні.

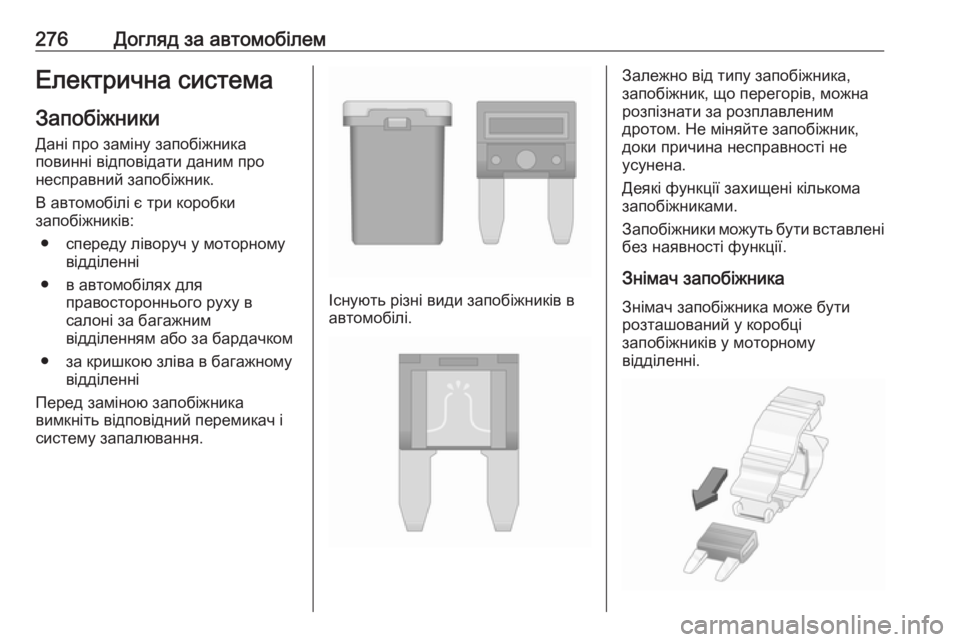

276Догляд за автомобілемЕлектрична системаЗапобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
● спереду ліворуч у моторному відділенні
● в автомобілях для правостороннього руху в
салоні за багажним
відділенням або за бардачком
● за кришкою зліва в багажному відділенні
Перед заміною запобіжника вимкніть відповідний перемикач і
систему запалювання.
Існують різні види запобіжників в
автомобілі.
Залежно від типу запобіжника,
запобіжник, що перегорів, можна
розпізнати за розплавленим
дротом. Не міняйте запобіжник,
доки причина несправності не
усунена.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.

Догляд за автомобілем277
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.

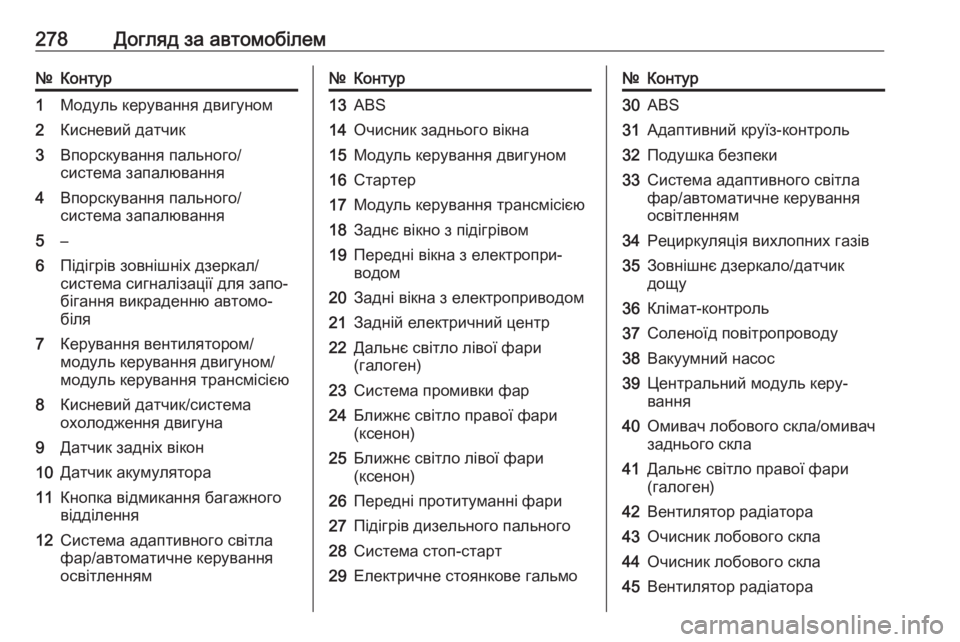

278Догляд за автомобілем№Контур1Модуль керування двигуном2Кисневий датчик3Впорскування пального/
система запалювання4Впорскування пального/
система запалювання5–6Підігрів зовнішніх дзеркал/
система сигналізації для запо‐
бігання викраденню автомо‐
біля7Керування вентилятором/
модуль керування двигуном/
модуль керування трансмісією8Кисневий датчик/система
охолодження двигуна9Датчик задніх вікон10Датчик акумулятора11Кнопка відмикання багажного
відділення12Система адаптивного світла
фар/автоматичне керування
освітленням№Контур13ABS14Очисник заднього вікна15Модуль керування двигуном16Стартер17Модуль керування трансмісією18Заднє вікно з підігрівом19Передні вікна з електропри‐
водом20Задні вікна з електроприводом21Задній електричний центр22Дальнє світло лівої фари
(галоген)23Система промивки фар24Ближнє світло правої фари
(ксенон)25Ближнє світло лівої фари
(ксенон)26Передні протитуманні фари27Підігрів дизельного пального28Система стоп-старт29Електричне стоянкове гальмо№Контур30ABS31Адаптивний круїз-контроль32Подушка безпеки33Система адаптивного світла
фар/автоматичне керування
освітленням34Рециркуляція вихлопних газів35Зовнішнє дзеркало/датчик
дощу36Клімат-контроль37Соленоїд повітропроводу38Вакуумний насос39Центральний модуль керу‐
вання40Омивач лобового скла/омивач
заднього скла41Дальнє світло правої фари
