2016.5 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

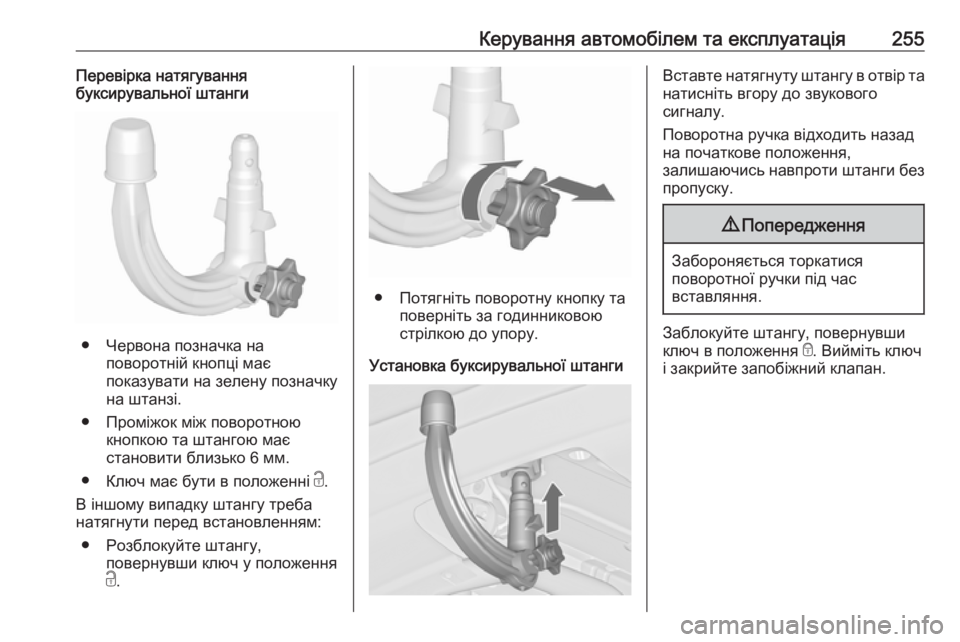

Керування автомобілем та експлуатація255Перевірка натягування
буксирувальної штанги
● Червона позначка на
поворотній кнопці має
показувати на зелену позначку
на штанзі.
● Проміжок між поворотною кнопкою та штангою має
становити близько 6 мм.
● Ключ має бути в положенні c.
В іншому випадку штангу треба натягнути перед встановленням:
● Розблокуйте штангу, повернувши ключ у положення
c .
● Потягніть поворотну кнопку та
поверніть за годинниковою
стрілкою до упору.
Установка буксирувальної штанги
Вставте натягнуту штангу в отвір та
натисніть вгору до звукового
сигналу.
Поворотна ручка відходить назад
на початкове положення,
залишаючись навпроти штанги без пропуску.9 Попередження
Забороняється торкатися
поворотної ручки під час
вставляння.
Заблокуйте штангу, повернувши
ключ в положення e. Вийміть ключ
і закрийте запобіжний клапан.

256Керування автомобілем та експлуатаціяОтвір для відривного
блокувального тросу
Причепіть відривний блокувальний
трос до отвору.
Перевірте, щоб штанга була правильно встановлена
● Зелена позначка на поворотній
кнопці має показувати на
зелену позначку на штанзі.
● Між поворотною ручкою та штангою не повинно бути
зазору.
● Штанга повинна щільно
прилягати до отвору.
● Штанга повинна бути заблокована, а ключ потрібно
витягнути.9 Попередження
Буксирування причепа
дозволяється лише, коли
штанга причіпного пристрою
встановлена правильно. Якщо
штанга заходить неправильно,
зверніться по допомогу до
майстерні.
Знімання буксирувальної
штанги
Щоб розблокувати штангу,
відкрийте запобіжну кришку та
поверніть ключ у положення c.
Потягніть поворотну ручку та поверніть за годинниковою
стрілкою до упору. Потягніть
штангу донизу.
Вставте ущільнювальну пробку в отвір. Складіть вилку.

Керування автомобілем та експлуатація257Система допомоги під часруху з причепом
Якщо система виявляє коливальнірухи, потужність двигуна
зменшується, а поєднання
автомобіль/причіп селективно
гальмується до припинення
коливання. Під час роботи системи
тримайте кермо максимально
міцно.
Функція стабілізації причепа (TSA)
є складовою електронної системи
курсової стійкості 3 204.

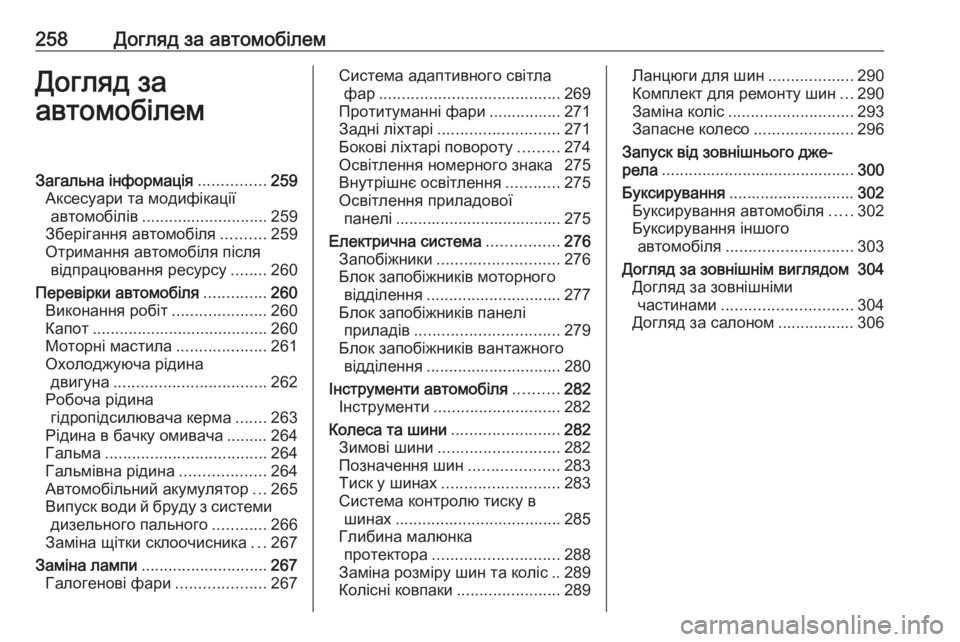

258Догляд за автомобілемДогляд за
автомобілемЗагальна інформація ...............259
Аксесуари та модифікації автомобілів ............................ 259
Зберігання автомобіля ..........259
Отримання автомобіля після відпрацювання ресурсу ........260
Перевірки автомобіля ..............260
Виконання робіт .....................260
Капот ....................................... 260
Моторні мастила ....................261
Охолоджуюча рідина двигуна .................................. 262
Робоча рідина гідропідсилювача керма .......263
Рідина в бачку омивача ......... 264
Гальма .................................... 264
Гальмівна рідина ...................264
Автомобільний акумулятор ...265
Випуск води й бруду з системи дизельного пального ............266
Заміна щітки склоочисника ...267
Заміна лампи ............................ 267
Галогенові фари ....................267Система адаптивного світла
фар ........................................ 269
Протитуманні фари ................ 271
Задні ліхтарі ........................... 271
Бокові ліхтарі повороту .........274
Освітлення номерного знака 275
Внутрішнє освітлення ............275
Освітлення приладової панелі ..................................... 275
Електрична система ................276
Запобіжники ........................... 276
Блок запобіжників моторного
відділення .............................. 277
Блок запобіжників панелі приладів ................................ 279
Блок запобіжників вантажного відділення .............................. 280
Інструменти автомобіля ..........282
Інструменти ............................ 282
Колеса та шини ........................282
Зимові шини ........................... 282
Позначення шин ....................283
Тиск у шинах .......................... 283
Система контролю тиску в шинах ..................................... 285
Глибина малюнка протектора ............................ 288
Заміна розміру шин та коліс .. 289
Колісні ковпаки .......................289Ланцюги для шин ...................290
Комплект для ремонту шин ...290
Заміна коліс ............................ 293
Запасне колесо ......................296
Запуск від зовнішнього дже‐
рела ........................................... 300
Буксирування ............................ 302
Буксирування автомобіля .....302
Буксирування іншого автомобіля ............................ 303
Догляд за зовнішнім виглядом 304 Догляд за зовнішнімичастинами ............................. 304
Догляд за салоном ................. 306

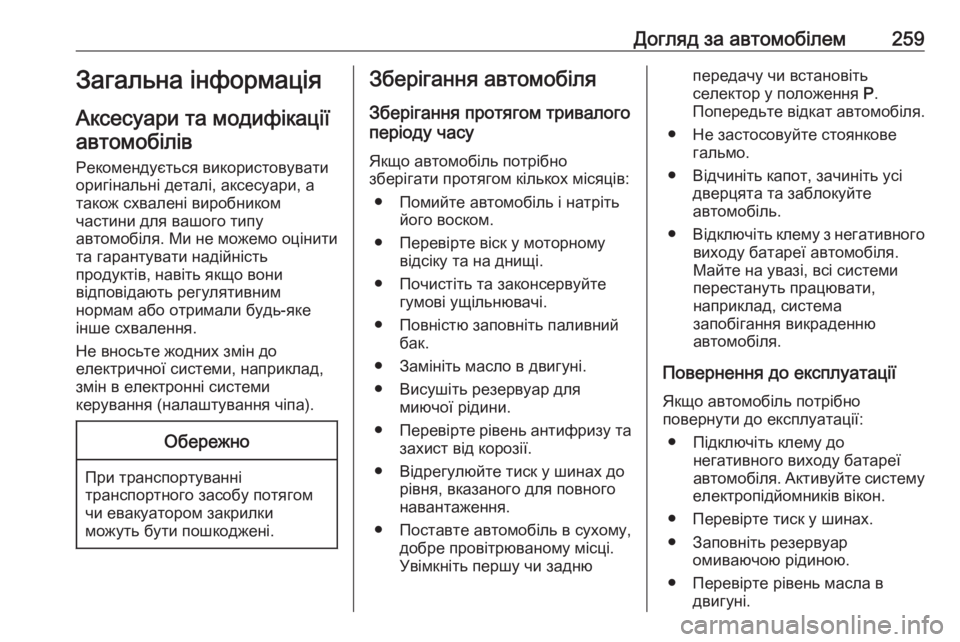

Догляд за автомобілем259Загальна інформація
Аксесуари та модифікації автомобілів
Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Не вносьте жодних змін до
електричної системи, наприклад, змін в електронні системи
керування (налаштування чіпа).Обережно
При транспортуванні
транспортного засобу потягом чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом тривалого
періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
● Помийте автомобіль і натріть його воском.
● Перевірте віск у моторному відсіку та на днищі.
● Почистіть та законсервуйте гумові ущільнювачі.
● Повністю заповніть паливний бак.
● Замініть масло в двигуні.
● Висушіть резервуар для миючої рідини.
● Перевірте рівень антифризу та
захист від корозії.
● Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
● Поставте автомобіль в сухому, добре провітрюваному місці.
Увімкніть першу чи заднюпередачу чи встановіть
селектор у положення P.
Попередьте відкат автомобіля.
● Не застосовуйте стоянкове гальмо.
● Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
● Відключіть клему з негативного
виходу батареї автомобіля.Майте на увазі, всі системи
перестануть працювати,
наприклад, система
запобігання викраденню
автомобіля.
Повернення до експлуатації
Якщо автомобіль потрібно
повернути до експлуатації:
● Підключіть клему до негативного виходу батареї
автомобіля. Активуйте систему
електропідйомників вікон.
● Перевірте тиск у шинах.
● Заповніть резервуар омиваючою рідиною.
● Перевірте рівень масла в двигуні.

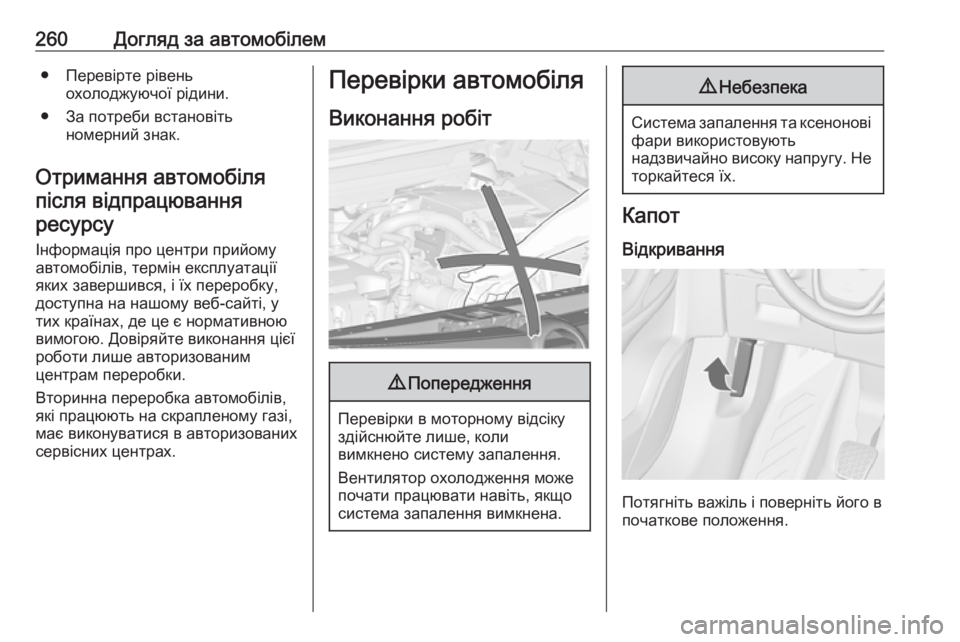

260Догляд за автомобілем● Перевірте рівеньохолоджуючої рідини.
● За потреби встановіть номерний знак.
Отримання автомобіля після відпрацюванняресурсу
Інформація про центри прийому
автомобілів, термін експлуатації
яких завершився, і їх переробку,
доступна на нашому веб-сайті, у
тих країнах, де це є нормативною
вимогою. Довіряйте виконання цієї роботи лише авторизованим
центрам переробки.
Вторинна переробка автомобілів,
які працюють на скрапленому газі,
має виконуватися в авторизованих
сервісних центрах.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.
9 Небезпека
Система запалення та ксенонові
фари використовують
надзвичайно високу напругу. Не торкайтеся їх.
Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.

Догляд за автомобілем261
Зсуньте запобіжну защіпку до
лівого боку автомобіля і відкрийте
капот.
Капот утримується у відкритому
положенні підйомним механізмом
автоматично.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Зачинення
Перш ніж закрити капот, натисніть опору в тримачі.
Опустіть капот, а потім відпустіть
його на невеликій висоті (20-25 см ),
щоб дати йому повністю
зачинитися. Перевірте, щоб капот
зачинився.Обережно
Зачиняючи капот, не натискайте на нього, щоб не утворилася
вм’ятина.
Моторні мастила
Радимо регулярно перевіряти
рівень мастила у двигуні вручну,
щоб запобігти пошкодженню
двигуна. Переконайтеся, що
використовуване мастило
відповідає вказаним
специфікаціям. Рекомендовані
рідини та мастила 3 309.
Максимальна витрата моторного
мастила становить 0,6 літра на
1000 км.
Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути
вимкненим щонайменше протягом п’яти хвилин.
Витягніть щуп, витріть його насухо, вставте до упору, витягніть і
перевірте рівень мастила в двигуні.
Вставте щуп до упору та зробіть
півоберт.
Залежно від варіанта двигуна
використовуються різні щупи.

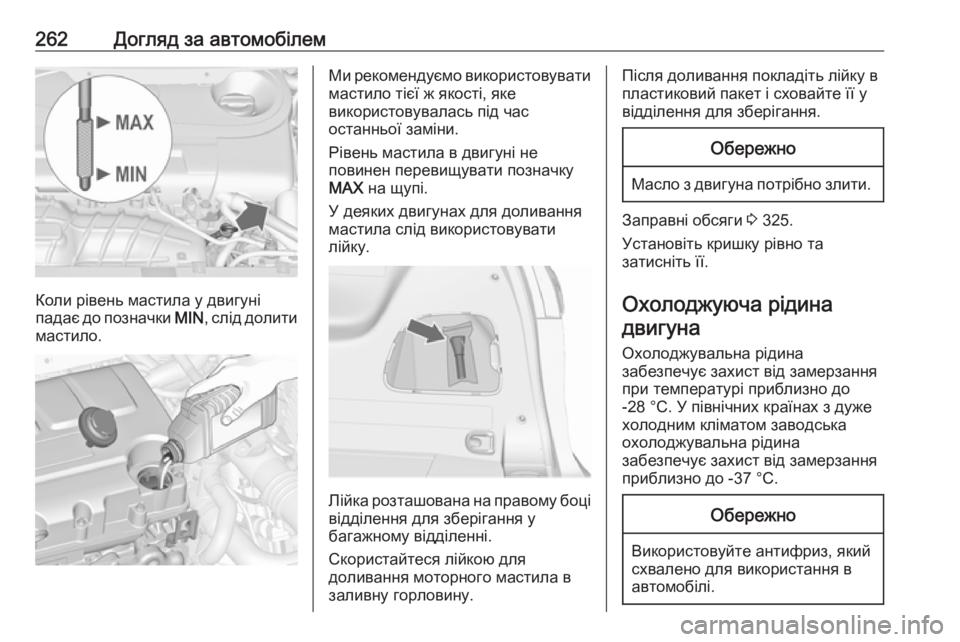

262Догляд за автомобілем
Коли рівень мастила у двигуні
падає до позначки MIN, слід долити
мастило.
Ми рекомендуємо використовувати мастило тієї ж якості, яке
використовувалась під час
останньої заміни.
Рівень мастила в двигуні не
повинен перевищувати позначку
MAX на щупі.
У деяких двигунах для доливання
мастила слід використовувати
лійку.
Лійка розташована на правому боці відділення для зберігання у
багажному відділенні.
Скористайтеся лійкою для
доливання моторного мастила в
заливну горловину.
Після доливання покладіть лійку в
пластиковий пакет і сховайте її у
відділення для зберігання.Обережно
Масло з двигуна потрібно злити.
Заправні обсяги 3 325.
Установіть кришку рівно та
затисніть її.
Охолоджуюча рідина
двигуна
Охолоджувальна рідина
забезпечує захист від замерзання
при температурі приблизно до
-28 °C. У північних країнах з дуже
холодним кліматом заводська
охолоджувальна рідина
забезпечує захист від замерзання
приблизно до -37 °C.
Обережно
Використовуйте антифриз, який
схвалено для використання в автомобілі.
