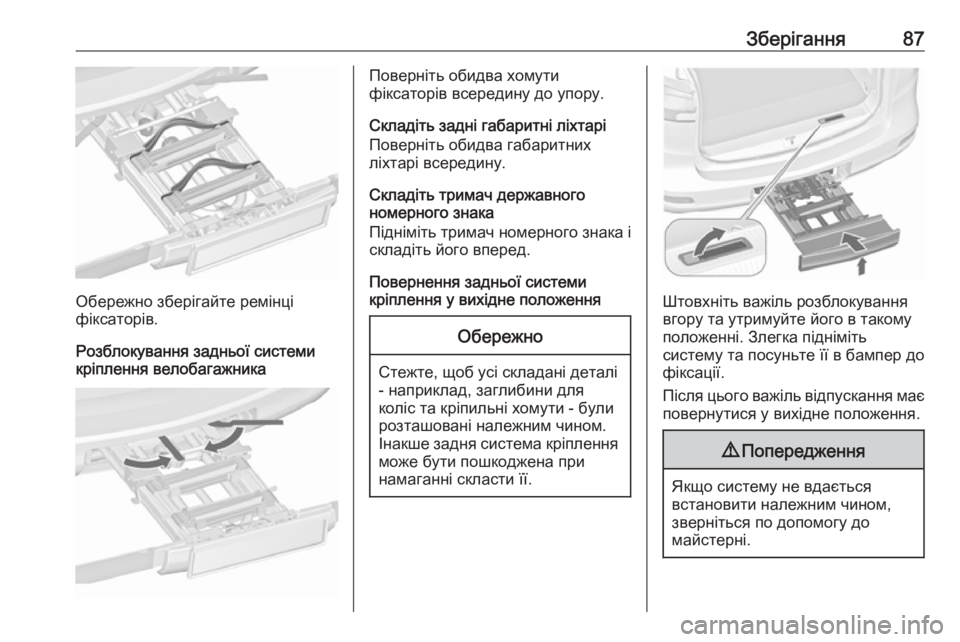

Зберігання87
Обережно зберігайте ремінці
фіксаторів.
Розблокування задньої системи
кріплення велобагажника
Поверніть обидва хомути
фіксаторів всередину до упору.
Складіть задні габаритні ліхтарі
Поверніть обидва габаритних
ліхтарі всередину.
Складіть тримач державного
номерного знака
Підніміть тримач номерного знака і
складіть його вперед.
Повернення задньої системи
кріплення у вихідне положенняОбережно
Стежте, щоб усі складані деталі
- наприклад, заглибини для
коліс та кріпильні хомути - були розташовані належним чином.Інакше задня система кріплення може бути пошкоджена при
намаганні скласти її.
Штовхніть важіль розблокування
вгору та утримуйте його в такому
положенні. Злегка підніміть
систему та посуньте її в бампер до
фіксації.
Після цього важіль відпускання має повернутися у вихідне положення.
9 Попередження
Якщо систему не вдається
встановити належним чином,
зверніться по допомогу до
майстерні.

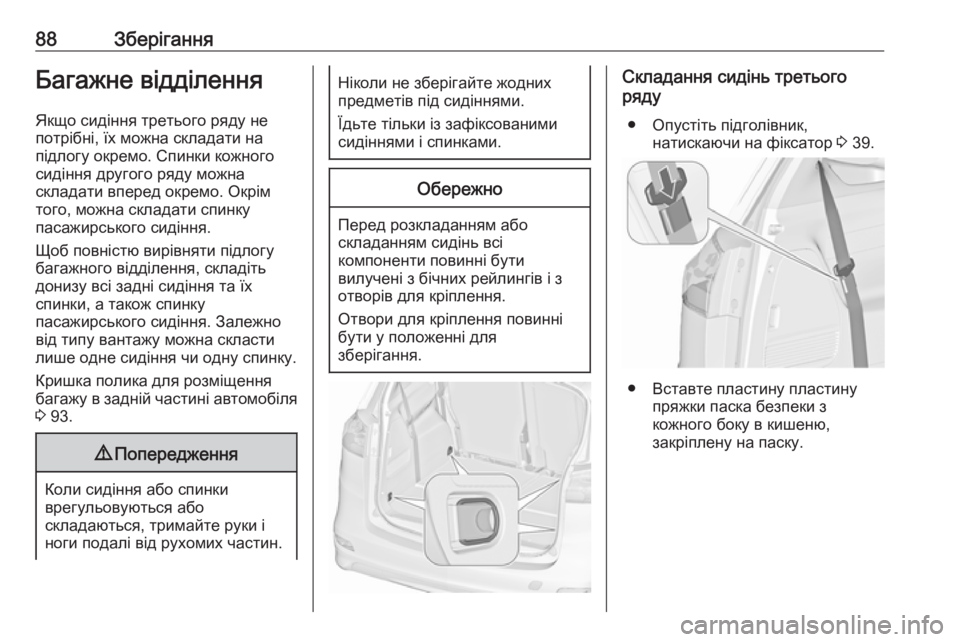

88ЗберіганняБагажне відділенняЯкщо сидіння третього ряду не
потрібні, їх можна складати на
підлогу окремо. Спинки кожного
сидіння другого ряду можна
складати вперед окремо. Окрім
того, можна складати спинку
пасажирського сидіння.
Щоб повністю вирівняти підлогу
багажного відділення, складіть
донизу всі задні сидіння та їх
спинки, а також спинку
пасажирського сидіння. Залежно
від типу вантажу можна скласти
лише одне сидіння чи одну спинку.
Кришка полика для розміщення
багажу в задній частині автомобіля
3 93.9 Попередження
Коли сидіння або спинки
врегульовуються або
складаються, тримайте руки і ноги подалі від рухомих частин.
Ніколи не зберігайте жодних
предметів під сидіннями.
Їдьте тільки із зафіксованими
сидіннями і спинками.Обережно
Перед розкладанням або
складанням сидінь всі
компоненти повинні бути
вилучені з бічних рейлингів і з
отворів для кріплення.
Отвори для кріплення повинні
бути у положенні для
зберігання.
Складання сидінь третього
ряду
● Опустіть підголівник, натискаючи на фіксатор 3 39.
● Вставте пластину пластину
пряжки паска безпеки з
кожного боку в кишеню,
закріплену на паску.

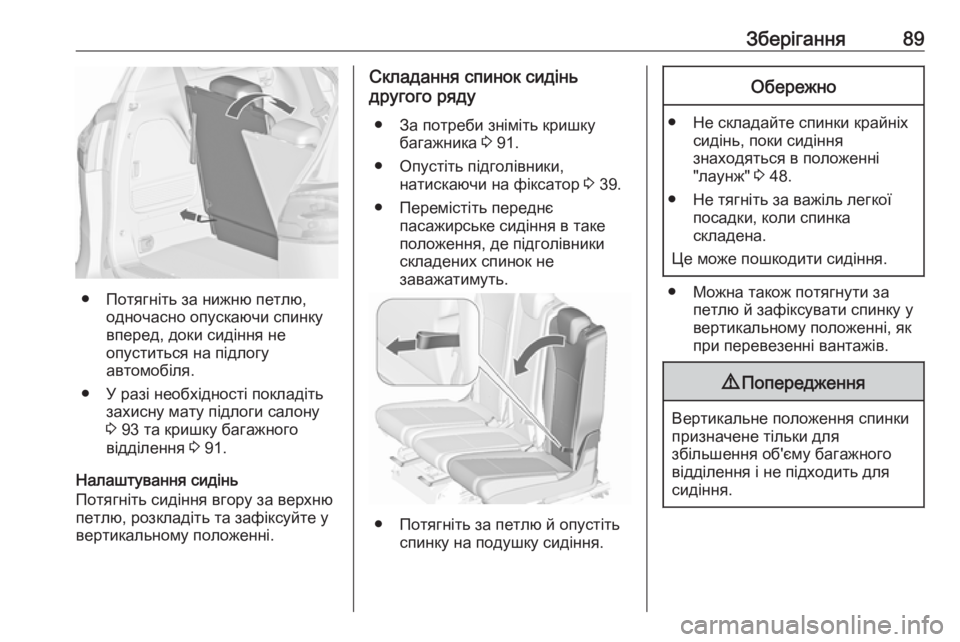

Зберігання89
● Потягніть за нижню петлю,одночасно опускаючи спинку
вперед, доки сидіння не
опуститься на підлогу
автомобіля.
● У разі необхідності покладіть захисну мату підлоги салону
3 93 та кришку багажного
відділення 3 91.
Налаштування сидінь
Потягніть сидіння вгору за верхню
петлю, розкладіть та зафіксуйте у
вертикальному положенні.
Складання спинок сидінь
другого ряду
● За потреби зніміть кришку багажника 3 91.
● Опустіть підголівники, натискаючи на фіксатор 3 39.
● Перемістіть переднє пасажирське сидіння в таке
положення, де підголівники складених спинок не
заважатимуть.
● Потягніть за петлю й опустіть спинку на подушку сидіння.
Обережно
● Не складайте спинки крайніхсидінь, поки сидіння
знаходяться в положенні
"лаунж" 3 48.
● Не тягніть за важіль легкої посадки, коли спинка
складена.
Це може пошкодити сидіння.
● Можна також потягнути за петлю й зафіксувати спинку у
вертикальному положенні, як
при перевезенні вантажів.
9 Попередження
Вертикальне положення спинки
призначене тільки для
збільшення об'єму багажного
відділення і не підходить для
сидіння.

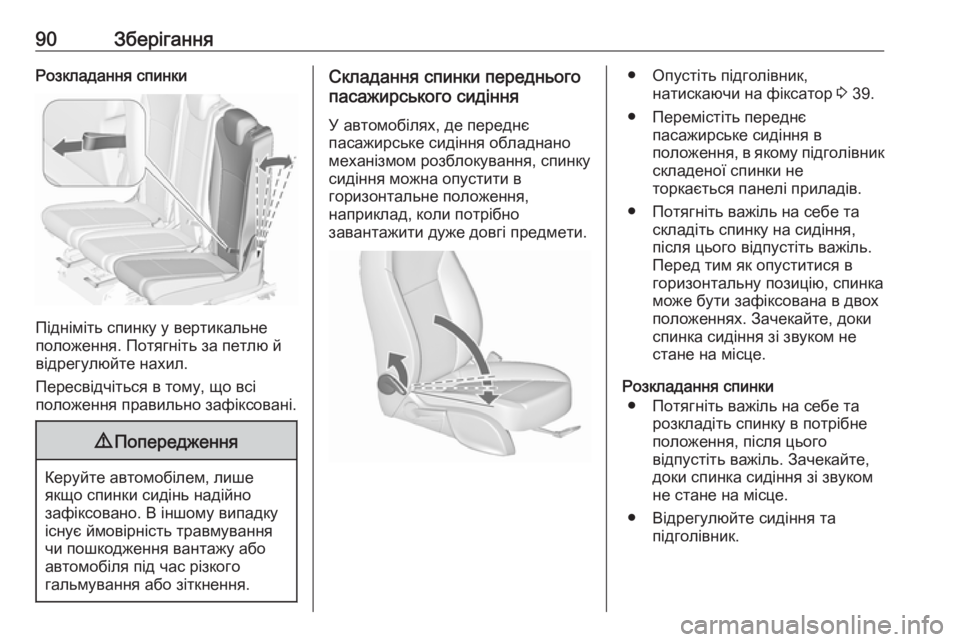

90ЗберіганняРозкладання спинки
Підніміть спинку у вертикальне
положення. Потягніть за петлю й
відрегулюйте нахил.
Пересвідчіться в тому, що всі
положення правильно зафіксовані.
9 Попередження
Керуйте автомобілем, лише
якщо спинки сидінь надійно
зафіксовано. В іншому випадку
існує ймовірність травмування
чи пошкодження вантажу або
автомобіля під час різкого
гальмування або зіткнення.
Складання спинки переднього
пасажирського сидіння
У автомобілях, де переднє
пасажирське сидіння обладнано
механізмом розблокування, спинку
сидіння можна опустити в
горизонтальне положення,
наприклад, коли потрібно
завантажити дуже довгі предмети.● Опустіть підголівник, натискаючи на фіксатор 3 39.
● Перемістіть переднє пасажирське сидіння в
положення, в якому підголівник
складеної спинки не
торкається панелі приладів.
● Потягніть важіль на себе та складіть спинку на сидіння,
після цього відпустіть важіль.
Перед тим як опуститися в горизонтальну позицію, спинка
може бути зафіксована в двох
положеннях. Зачекайте, доки
спинка сидіння зі звуком не
стане на місце.
Розкладання спинки ● Потягніть важіль на себе та розкладіть спинку в потрібнеположення, після цього
відпустіть важіль. Зачекайте,
доки спинка сидіння зі звуком
не стане на місце.
● Відрегулюйте сидіння та підголівник.

Зберігання91Зберігання в багажномувідділенні
З обох боків багажного відділення є
полиці.
Щоб відкрити їх, від'єднайте та
зніміть кришку на бічному
облицюванні.
Відділення для зберігання під
підлогою
У версіях без третього ряду сидінь
під кришкою полика знаходяться
шухляди для зберігання речей. Підніміть кришку, щоб відкрити
відділення.
Кришка багажного
відділення
Не кладіть на кришку багажника жодні важкі предмети або речі
загостреної форми.
Перед роботою з кришкою
багажного відділення, вставте
пластину пластину пряжки паска безпеки з кожного боку в кишеню,
закріплену на паску.

92ЗберіганняЗачинення
За допомогою ручки потягніть
кришку багажного відділення
назад, доки вона не зафіксується в
бокових тримачах.
Відкривання
Зніміть кришку багажного
відділення з бокових кронштейнів.
Візьміться за ручку і тягніть кришку багажного відділення доти, доки
вона повністю не згорнеться в
рулон.
Знімання
Відкрийте кришку багажного
відділення.
Потягніть важіль відпускання вгору та утримайте його в такому
положенні. Підніміть кришку
багажного відділення з правого
боку й зніміть з тримачів.
Зберігання у багажному
відділенні
Якщо кришка багажного відділення не використовується, зберігайте її у
відділенні у підлозі автомобіля.

Зберігання93Відкрийте кришку відділення для
зберігання у підлозі багажного
відділення перед дверима.
Вийміть кришку багажного
відділення і поверніть її таким
чином, щоб важіль був
спрямований ліворуч.
Вставте корпус таким чином, щоб верхній край був спрямований
вперед, а край, де знаходиться ручка - догори.
Вставте кришку багажного
відділення в отвір з правого боку
багажника (1) і поверніть її таким
чином, щоб ручка рівно лежала на
корпусі (2).
Закріпіть кришку багажного
відділення за допомогою стрічки
Velco.
Встановлення
Вставте лівий бік кришки багажного
відділення в заглиблення,
потягніть важіль відпускання вгору
й утримуйте в цьому положенні,
вставте на місце правий бік кришки й зафіксуйте.
Знімна кришка полика для
розміщення багажу взадній частині автомобіля
Кришка підлоги
У версіях без третього ряду сидінь
під кришкою підлоги знаходяться
шухляди для зберігання речей.
Щоб відкрити, підніміть кришку та
поставте її в вертикальне
положення за задніми сидіннями.
Захисна мата салону
Захисна мата салону є
декоративним та захисним
елементом багажного відділення,

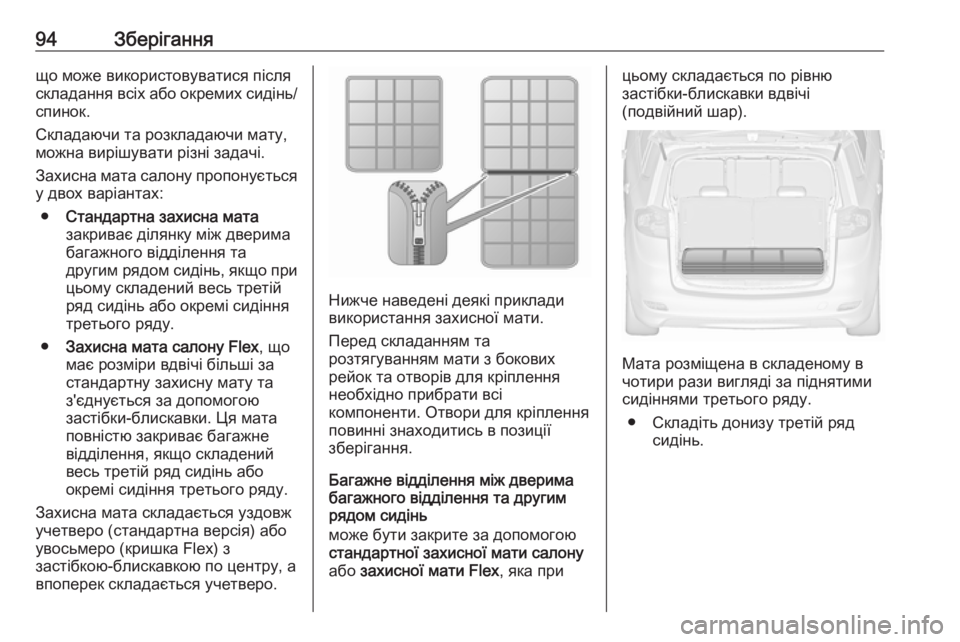

94Зберіганнящо може використовуватися після
складання всіх або окремих сидінь/ спинок.
Складаючи та розкладаючи мату,
можна вирішувати різні задачі.
Захисна мата салону пропонується
у двох варіантах:
● Стандартна захисна мата
закриває ділянку між дверима
багажного відділення та
другим рядом сидінь, якщо при
цьому складений весь третій ряд сидінь або окремі сидіння
третього ряду.
● Захисна мата салону Flex , що
має розміри вдвічі більші за
стандартну захисну мату та
з'єднується за допомогою
застібки-блискавки. Ця мата
повністю закриває багажне
відділення, якщо складений
весь третій ряд сидінь або
окремі сидіння третього ряду.
Захисна мата складається уздовж
учетверо (стандартна версія) або
увосьмеро (кришка Flex) з
застібкою-блискавкою по центру, а
впоперек складається учетверо.
Нижче наведені деякі приклади використання захисної мати.
Перед складанням та
розтягуванням мати з бокових
рейок та отворів для кріплення
необхідно прибрати всі
компоненти. Отвори для кріплення
повинні знаходитись в позиції
зберігання.
Багажне відділення між дверима
багажного відділення та другим
рядом сидінь
може бути закрите за допомогою
стандартної захисної мати салону
або захисної мати Flex , яка при
цьому складається по рівню
застібки-блискавки вдвічі
(подвійний шар).
Мата розміщена в складеному в
чотири рази вигляді за піднятими
сидіннями третього ряду.
● Складіть донизу третій ряд сидінь.
