2016.5 OPEL VIVARO B Omaniku käsiraamat (in Estonian)

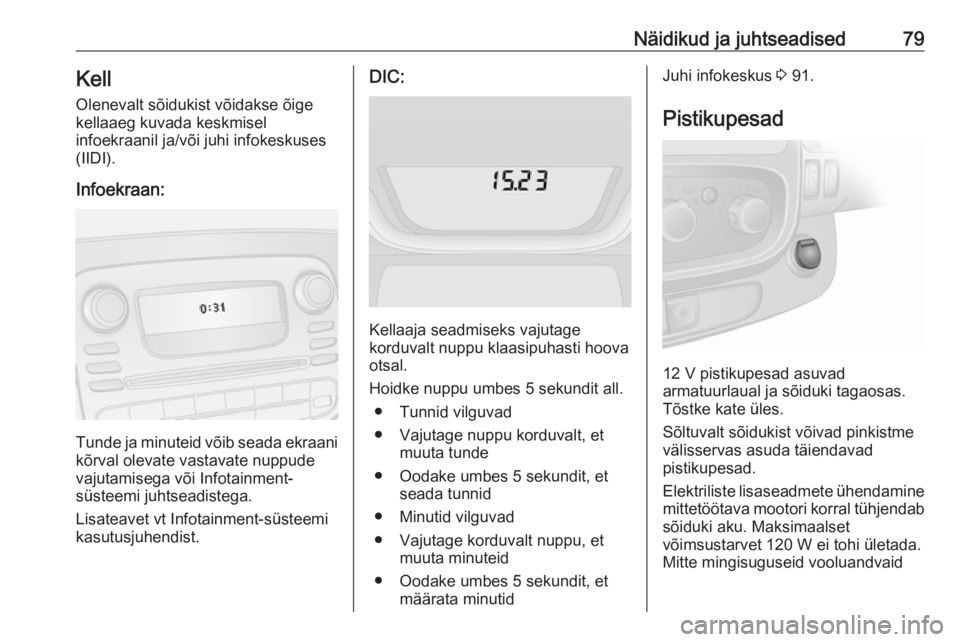

Näidikud ja juhtseadised79Kell
Olenevalt sõidukist võidakse õige
kellaaeg kuvada keskmisel
infoekraanil ja/või juhi infokeskuses
(IIDI).
Infoekraan:
Tunde ja minuteid võib seada ekraani kõrval olevate vastavate nuppude
vajutamisega või Infotainment-
süsteemi juhtseadistega.
Lisateavet vt Infotainment-süsteemi kasutusjuhendist.
DIC:
Kellaaja seadmiseks vajutage
korduvalt nuppu klaasipuhasti hoova
otsal.
Hoidke nuppu umbes 5 sekundit all. ● Tunnid vilguvad
● Vajutage nuppu korduvalt, et muuta tunde
● Oodake umbes 5 sekundit, et seada tunnid
● Minutid vilguvad
● Vajutage korduvalt nuppu, et muuta minuteid
● Oodake umbes 5 sekundit, et määrata minutid
Juhi infokeskus 3 91.
Pistikupesad
12 V pistikupesad asuvad
armatuurlaual ja sõiduki tagaosas.
Tõstke kate üles.
Sõltuvalt sõidukist võivad pinkistme välisservas asuda täiendavad
pistikupesad.
Elektriliste lisaseadmete ühendamine mittetöötava mootori korral tühjendabsõiduki aku. Maksimaalset
võimsustarvet 120 W ei tohi ületada.
Mitte mingisuguseid vooluandvaid

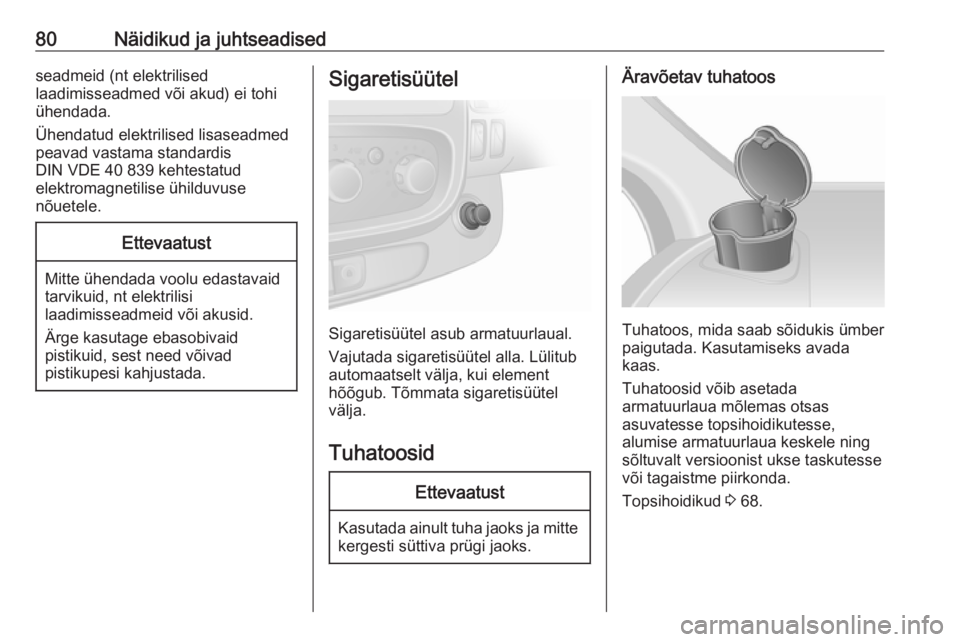

80Näidikud ja juhtseadisedseadmeid (nt elektrilised
laadimisseadmed või akud) ei tohi
ühendada.
Ühendatud elektrilised lisaseadmed
peavad vastama standardis
DIN VDE 40 839 kehtestatud
elektromagnetilise ühilduvuse
nõuetele.Ettevaatust
Mitte ühendada voolu edastavaid
tarvikuid, nt elektrilisi
laadimisseadmeid või akusid.
Ärge kasutage ebasobivaid
pistikuid, sest need võivad
pistikupesi kahjustada.
Sigaretisüütel
Sigaretisüütel asub armatuurlaual.
Vajutada sigaretisüütel alla. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
Tuhatoosid
Ettevaatust
Kasutada ainult tuha jaoks ja mitte kergesti süttiva prügi jaoks.
Äravõetav tuhatoos
Tuhatoos, mida saab sõidukis ümber
paigutada. Kasutamiseks avada
kaas.
Tuhatoosid võib asetada
armatuurlaua mõlemas otsas
asuvatesse topsihoidikutesse,
alumise armatuurlaua keskele ning
sõltuvalt versioonist ukse taskutesse või tagaistme piirkonda.
Topsihoidikud 3 68.

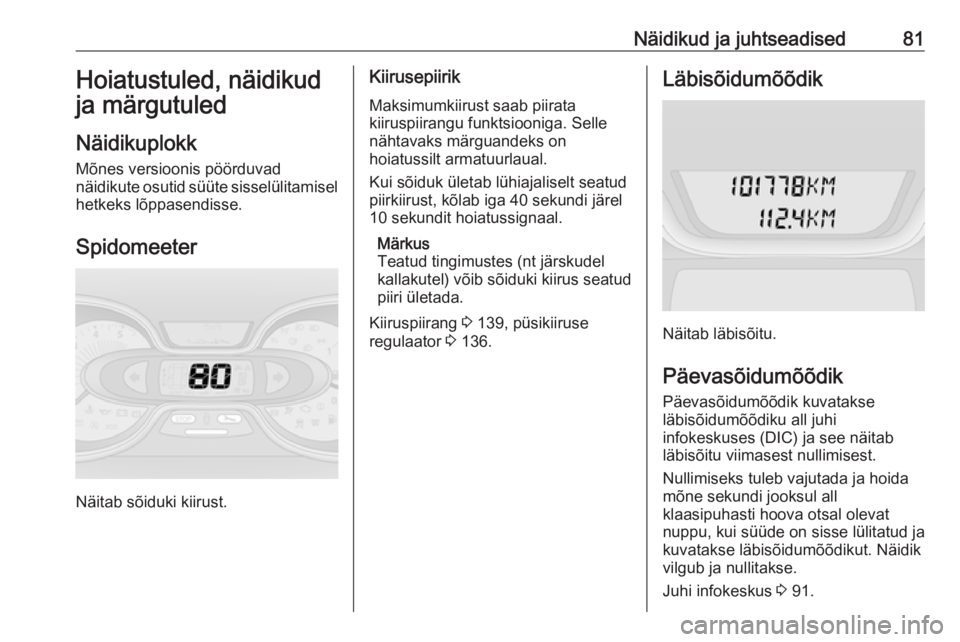

Näidikud ja juhtseadised81Hoiatustuled, näidikud
ja märgutuled
Näidikuplokk Mõnes versioonis pöörduvad
näidikute osutid süüte sisselülitamisel
hetkeks lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.
Kiirusepiirik
Maksimumkiirust saab piirata
kiiruspiirangu funktsiooniga. Selle
nähtavaks märguandeks on
hoiatussilt armatuurlaual.
Kui sõiduk ületab lühiajaliselt seatud
piirkiirust, kõlab iga 40 sekundi järel 10 sekundit hoiatussignaal.
Märkus
Teatud tingimustes (nt järskudel kallakutel) võib sõiduki kiirus seatud piiri ületada.
Kiiruspiirang 3 139, püsikiiruse
regulaator 3 136.Läbisõidumõõdik
Näitab läbisõitu.
Päevasõidumõõdik Päevasõidumõõdik kuvatakse
läbisõidumõõdiku all juhi
infokeskuses (DIC) ja see näitab
läbisõitu viimasest nullimisest.
Nullimiseks tuleb vajutada ja hoida
mõne sekundi jooksul all
klaasipuhasti hoova otsal olevat
nuppu, kui süüde on sisse lülitatud ja
kuvatakse läbisõidumõõdikut. Näidik
vilgub ja nullitakse.
Juhi infokeskus 3 91.

82Näidikud ja juhtseadisedTahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju
kui võimalik sõita mootori madala
pöörlemiskiirusega.
Ettevaatust
Kui osuti on kollases hoiatuspiirkonnas, ületab mootori
kiirus maksimaalset lubatud
pöörlemissagedust. Mootor on
ohus.
Kütusetaseme näidik
Näitab kütuse taset paagis.
Samuti süttib näidikuplokis 3 83
märgutuli Y, kui kütusetase on väga
madal (sõiduulatus umbes 50 km):
tankige viivitamatult 3 143.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Diislikütuse süsteem, õhu
väljalaskmine 3 155.
Märkus
Kütusetaseme õige näidu
kuvamiseks peab süüde olema enne
tankimist välja lülitatud. Näitude
täpsuse tagamiseks vältige
vähehaaval tankimist (nt vähem kui
5 liitri kaupa).
Paaki jäänud kütuse tõttu võib paagi
täitmiseks vajaliku kütuse kogus olla
väiksem kui paagi ettenähtud maht.
Kütusesäästu näidik
Kütusesäästu näidik näitab hetke
kütusesäästu vastavalt sõidustiilile.

Näidikud ja juhtseadised83Näidik kasutab kütusesäästu
näitamiseks värve:Roheline:kõige väiksem
kütusekuluKollane:sõidustiil liiga agressiivneOranž:kõige suurem kütusekulu
Kütusesäästu näidik on vaikimisi lubatud. Selle saab Infotainment-
süsteemi kaudu välja lülitada.
Lisateavet vt Infotainment-süsteemi
juhendist.
Hooldusnäidik Kui süüde on sisse lülitatud, võidakse
juhi infokeskuses lühiajaliselt kuvada
järgmise hoolduseni jäävat aega/
vahemaad. Hooldusvajadusele
vastav läbisõit võib sõiduoludest
sõltuvalt oluliselt erineda.
Samuti saab hoolduseni jäänud
vahemaad kuvada, hoides
klaasipuhasti hoova otsas olevat
nuppu all umbes 5 sekundit.
Kui järgmise hoolduseni on jäänud
vähem kui 1500 km või 1 kuu,
kuvatakse juhi infokeskuses vastav
teade.
Kui vahemaa on 0 km või hoolduse kuupäev on kätte jõudnud, süttib
näidikuplokis ja juhi infokeskuses
märgutuli F ja juhi infokeskuses
kuvatakse vastav teade.
Sõiduk vajab hooldust. Pöörduda abi
saamiseks töökotta.
Hooldusnäidiku taaslähtestamine
Pärast hooldust tuleb hooldusnäidik
lähtestada:
Valige juhi infokeskuses hoolduseni
jäänud vahemaa kuva ning hoidke
klaasipuhasti hoova otsas olevat
nuppu all umbes 10 sekundit.
Pardaarvuti 3 93.
Juhi infokeskus 3 91.
Hooldusinfo 3 184.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Sõltuvalt varustusest võib
märgutulede asukoht varieeruda.Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus

84Näidikud ja juhtseadisedMärgutuled armatuurlaual

Näidikud ja juhtseadised85Märgutuled katusekonsoolil
Ülevaade
OSuunatuli 3 85XTurvavöö kinnitamise
meeldetuletus 3 86vTurvapadjad ja turvavöö‐
pingutid 3 86Ó SISSE
LÜLI‐
TATUDTurvapadja sisselülita‐
mine 3 86* VÄLJA
LÜLI‐
TATUDTurvapadja väljalülita‐
mine 3 86pAkulaadimissüsteem
3 87ZTöötõrke märgutuli
3 87FSõiduki peatse hooldus‐
vajaduse märgutuli
3 87CMootori seiskamine
3 87RPidurisüsteem 3 87uABIS-pidurisüsteem
3 88kjKõrgema ja madalama
käigu sisselülitamine
3 88RElektrooniline stabiilsus‐
süsteem 3 88ØElektrooniline stabiilsus‐
süsteem väljas 3 88WMootori jahutusvedeliku
temperatuur 3 88!Eelsoojendus 3 89YAdBlue 3 89wRehvirõhu jälgimissüs‐
teem 3 89IMootoriõli surve 3 89ECOKütuse kokkuhoiurežiim
3 90YMadal kütusetase
3 90DPutostoa 3 90\Putostoa on välja lüli‐
tatud 3 909Välisvalgustid 3 908Välisvalgustid 3 90CKaugtuled 3 90>Udutuli 3 90øTagumine udutuli 3 90mPüsikiiruse regulaator
3 91UPüsikiiruse regulaator
koos kiirusepiirikuga
3 91&Sõidumeerik 3 91yUks on lahti 3 91
Suunatuli
Roheline sümbol O vilgub.

86Näidikud ja juhtseadisedVilgub, kui suunatuli või ohutuled on
sisse lülitatud.
Kiire vilkumine: suunatule lambi või
vastava kaitsme rike.
Kui suunatuled on sisse lülitatud,
kõlab hoiatuseks helisignaal.
Lambi vahetamine 3 157.
Kaitsmed 3 162.
Suunatuled 3 100.
Turvavöö kinnitamise meeldetuletus
Punane sümbol X põleb või vilgub.
Kui turvavöö pole kinnitatud, hakkab märgutuli X vilkuma, kui sõiduki kiirus
ületab ligikaudu 16 km/h. 2 minuti
jooksul kostub ka hoiatussignaal.
Turvavöö kinnitamisel märgutuli
kustub.
Märkus
Esiistmetele paigutatud rasked
objektid võivad põhjustada
märgutule X süttimist. Eemaldage
objekt istmelt või kinnitage turvavöö.9 Hoiatus
Turvavöö tuleb kinnitada enne iga
sõitu.
Avarii korral ohustavad turvavööd
mittekasutavad inimesed oma
kaassõitjaid ja iseennast.
Kolmepunktikinnitusega turvavööd 3 50.
Turvapadjad ja
turvavööpingutid
Kollane sümbol v põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Kui märgutuli ei sütti või põleb sõidu ajal, on turvavööpingutis või
turvapadjasüsteemis rike.
Turvapadjad ja turvavööpingutid ei
pruugi avarii korral rakenduda.
Turvavööpingutite või turvapatjade rakendumist näitab pidevalt põlev v.
9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööpingutid,
turvapadjasüsteem 3 49, 3 53.
Turvapadja väljalülitamine Süttib kollane sümbol ÓON.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
Süttib kollane sümbol *OFF.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 58.
Kui süttivad mõlemad märgutuled
( Ó ON ja *OFF), näitab see
süsteemiriket. Süsteemi olekut ei ole võimalik kindlaks teha, seetõttu ei ole
kellelgi lubatud kõrvalistuja istmele istuda. Pöörduda kohe
hooldustöökotta.
Kui süttib koos märgutuledega v või
F , pöörduge hooldustöökotta.
