2016.5 OPEL VIVARO B Instrukcja obsługi (in Polish)

Pielęgnacja samochodu183Oświetlenie schowka w desce
rozdzielczej
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Wymienić żarówkę.
3. Założyć klosz.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.
Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
typy bezpieczników.
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
W pojeździe powinien znajdować się
kompletny zestaw zapasowych
bezpieczników. W skrzynce
bezpieczników przewidziano miejsce
na ich przechowywanie.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.

184Pielęgnacja samochoduUwaga
Niektóre opisy bezpieczników w tym podręczniku użytkownika mogą nie
odpowiadać układowi
bezpieczników w danej wersji
pojazdu. Sprawdzić naklejkę na
skrzynce bezpieczników, jeśli jest
dostępna.
Szczypce ułatwiające wymianę
małych bezpieczników
Szczypce ułatwiające wymianę
małych bezpieczników mogą
znajdować się w skrzynce
bezpieczników w desce rozdzielczej.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.

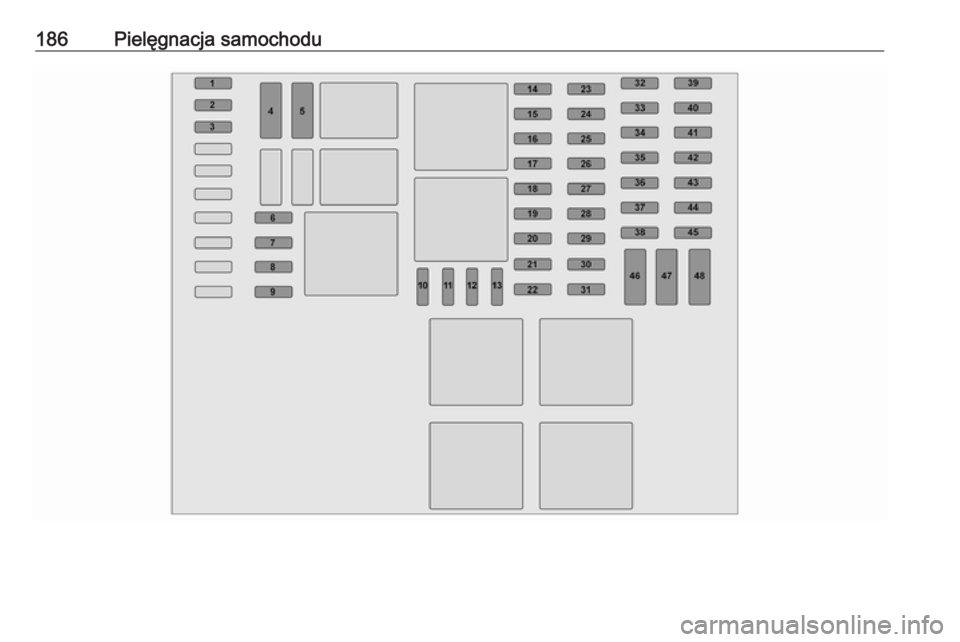

Skrzynka bezpieczników w desce rozdzielczej
Skrzynka bezpieczników znajduje się po lewej stronie deski rozdzielczej, za
panelem wykończeniowym.
Pociągnąć górną część panelu w celu wyjęcia i uzyskania dostępu do
skrzynki bezpieczników.
Za tym panelem nie należy
przechowywać żadnych
przedmiotów.

Pielęgnacja samochodu185Niektóre obwody mogą być chronione
przez kilka bezpieczników.

186Pielęgnacja samochodu

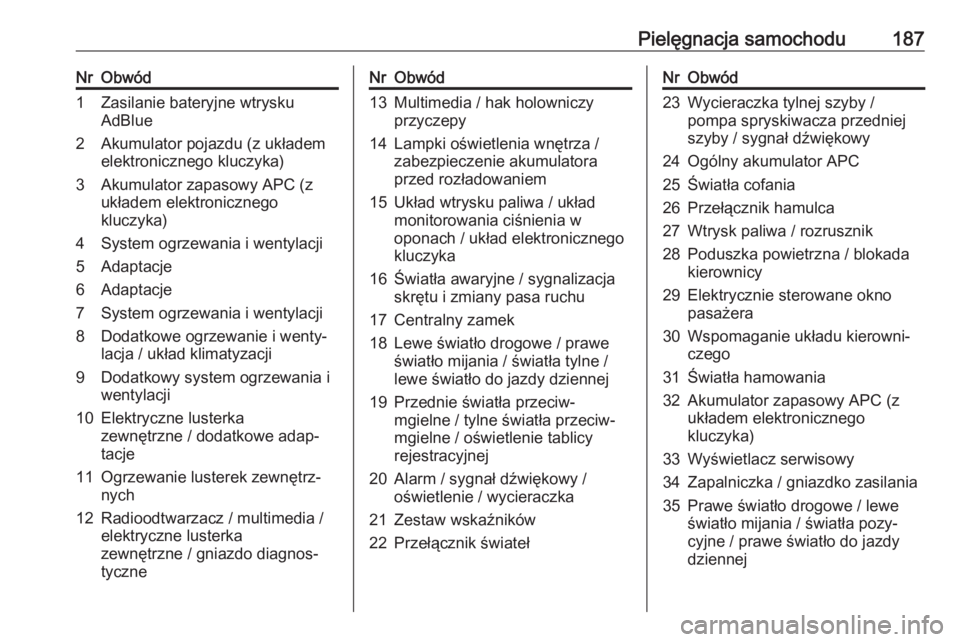

Pielęgnacja samochodu187NrObwód1Zasilanie bateryjne wtrysku
AdBlue2Akumulator pojazdu (z układem
elektronicznego kluczyka)3Akumulator zapasowy APC (z
układem elektronicznego
kluczyka)4System ogrzewania i wentylacji5Adaptacje6Adaptacje7System ogrzewania i wentylacji8Dodatkowe ogrzewanie i wenty‐
lacja / układ klimatyzacji9Dodatkowy system ogrzewania i
wentylacji10Elektryczne lusterka
zewnętrzne / dodatkowe adap‐
tacje11Ogrzewanie lusterek zewnętrz‐
nych12Radioodtwarzacz / multimedia /
elektryczne lusterka
zewnętrzne / gniazdo diagnos‐
tyczneNrObwód13Multimedia / hak holowniczy
przyczepy14Lampki oświetlenia wnętrza /
zabezpieczenie akumulatora
przed rozładowaniem15Układ wtrysku paliwa / układ
monitorowania ciśnienia w
oponach / układ elektronicznego
kluczyka16Światła awaryjne / sygnalizacja
skrętu i zmiany pasa ruchu17Centralny zamek18Lewe światło drogowe / prawe
światło mijania / światła tylne /
lewe światło do jazdy dziennej19Przednie światła przeciw‐
mgielne / tylne światła przeciw‐
mgielne / oświetlenie tablicy
rejestracyjnej20Alarm / sygnał dźwiękowy /
oświetlenie / wycieraczka21Zestaw wskaźników22Przełącznik światełNrObwód23Wycieraczka tylnej szyby /
pompa spryskiwacza przedniej
szyby / sygnał dźwiękowy24Ogólny akumulator APC25Światła cofania26Przełącznik hamulca27Wtrysk paliwa / rozrusznik28Poduszka powietrzna / blokada
kierownicy29Elektrycznie sterowane okno
pasażera30Wspomaganie układu kierowni‐
czego31Światła hamowania32Akumulator zapasowy APC (z
układem elektronicznego
kluczyka)33Wyświetlacz serwisowy34Zapalniczka / gniazdko zasilania35Prawe światło drogowe / lewe
światło mijania / światła pozy‐
cyjne / prawe światło do jazdy
dziennej

188Pielęgnacja samochoduNrObwód36Światła hamowania / ABS /
immobilizer37Oświetlenie wnętrza / klimaty‐
zacja38Rozruch z użyciem układu elek‐
tronicznego kluczyka39Wycieraczka tylnej szyby40Ostrzeżenia akustyczne41Gniazdko zasilania w przestrzeni
bagażowej42Elektrycznie sterowane okno
kierowcy43Tylne gniazdko zasilania44Rozruch / moduł sterujący
nadwozia45Podgrzewanie foteli46Ogrzewanie / klimatyzacja47Wycieraczki przedniej szyby48Tachograf
Po wymianie uszkodzonych
bezpieczników założyć panel
poszycia.

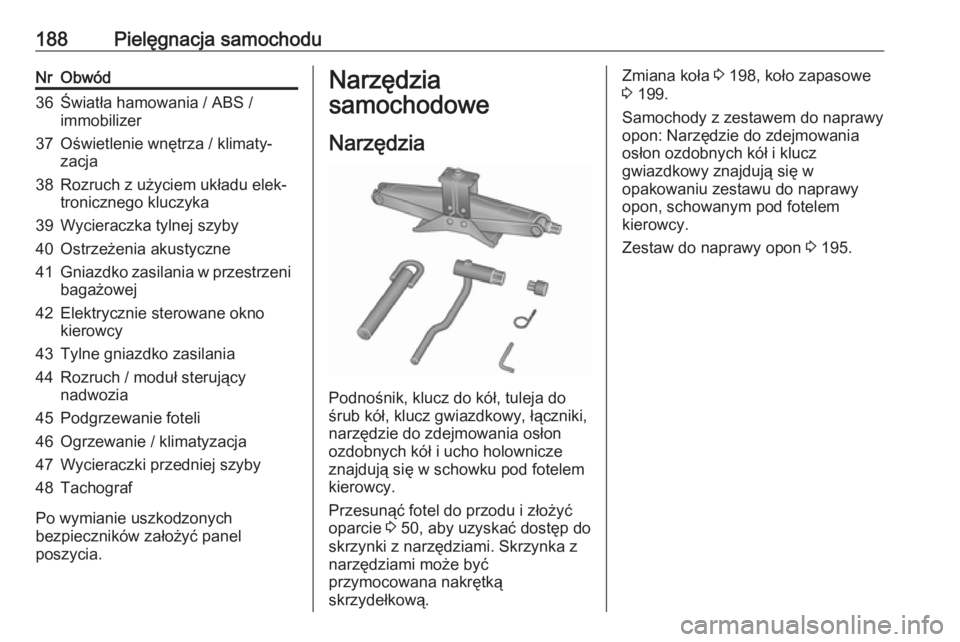

Narzędzia
samochodowe
Narzędzia
Podnośnik, klucz do kół, tuleja do
śrub kół, klucz gwiazdkowy, łączniki,
narzędzie do zdejmowania osłon
ozdobnych kół i ucho holownicze
znajdują się w schowku pod fotelem
kierowcy.
Przesunąć fotel do przodu i złożyć
oparcie 3 50, aby uzyskać dostęp do
skrzynki z narzędziami. Skrzynka z
narzędziami może być
przymocowana nakrętką
skrzydełkową.
Zmiana koła 3 198, koło zapasowe
3 199.
Samochody z zestawem do naprawy
opon: Narzędzie do zdejmowania
osłon ozdobnych kół i klucz
gwiazdkowy znajdują się w
opakowaniu zestawu do naprawy
opon, schowanym pod fotelem
kierowcy.
Zestaw do naprawy opon 3 195.

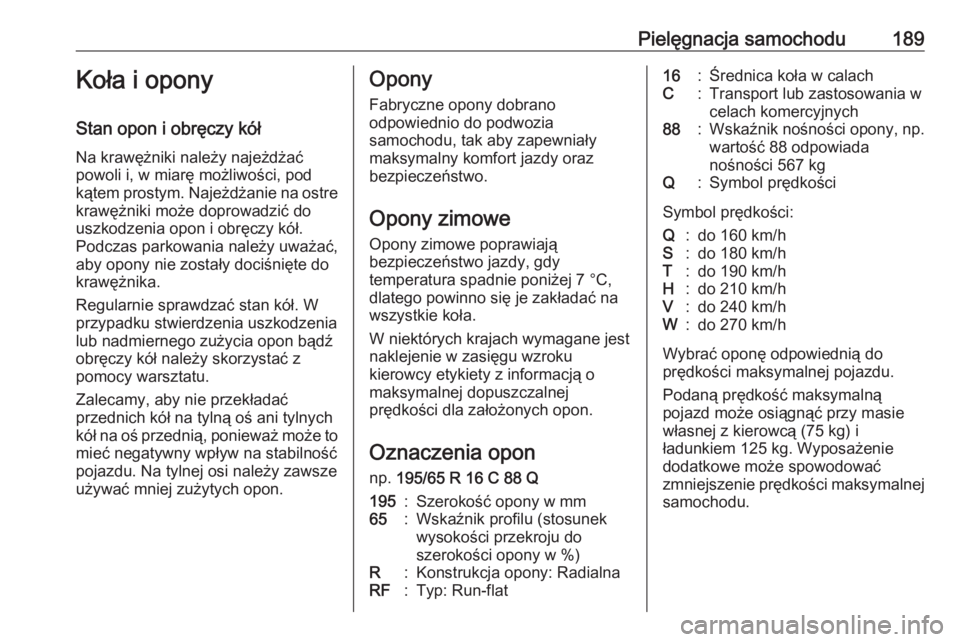

Pielęgnacja samochodu189Koła i opony
Stan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Zalecamy, aby nie przekładać
przednich kół na tylną oś ani tylnych
kół na oś przednią, ponieważ może to
mieć negatywny wpływ na stabilność
pojazdu. Na tylnej osi należy zawsze
używać mniej zużytych opon.Opony
Fabryczne opony dobrano
odpowiednio do podwozia
samochodu, tak aby zapewniały
maksymalny komfort jazdy oraz
bezpieczeństwo.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
W niektórych krajach wymagane jest
naklejenie w zasięgu wzroku
kierowcy etykiety z informacją o
maksymalnej dopuszczalnej
prędkości dla założonych opon.
Oznaczenia opon
np. 195/65 R 16 C 88 Q195:Szerokość opony w mm65:Wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R:Konstrukcja opony: RadialnaRF:Typ: Run-flat16:Średnica koła w calachC:Transport lub zastosowania w
celach komercyjnych88:Wskaźnik nośności opony, np. wartość 88 odpowiada
nośności 567 kgQ:Symbol prędkości
Symbol prędkości:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Wybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej
samochodu.

190Pielęgnacja samochoduOpony o bieżniku kierunkowymOpony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z
kierunkiem wskazywanym przez
symbol. (np. strzałkę) znajdujący się
na boku opony.
Ciśnienie w oponach Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy
zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym. Dotyczy to także
wersji samochodu z układem
monitorowania ciśnienia w oponach.
Na naklejce z informacjami o
ciśnieniu w oponach umieszczonej na
ramie drzwi kierowcy podany jest typ
oryginalnych opon i zalecane
ciśnienie w oponach. Opony należy
zawsze pompować do wartości
ciśnienia widocznych na naklejce.
Ciśnienie powietrza w oponach
3 226.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza w kole
zapasowym zawsze powinno
odpowiadać pełnemu obciążeniu
samochodu.
Niewłaściwe ciśnienie w ogumieniu
wpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy oraz zużycie paliwa i opon.
Ciśnienie powietrza w oponach jest
różne i zależy od wielu czynników. W celu uzyskania prawidłowego
ciśnienia w oponach należy
postępować zgodnie z poniższą
procedurą:
1. Ustalić kod identyfikacyjny silnika.
Dane techniczne silnika 3 216.
2. Ustalić rodzaj opony.
Tabele z ciśnieniami powietrza w
oponach zawierają wszystkie
możliwe kombinacje opon 3 226.
Typy opon zatwierdzone dla pojazdu zamieszczono w dołączonym doniego Świadectwie zgodności WE lub w innych krajowych dokumentachrejestracyjnych.
Kierowca jest odpowiedzialny za utrzymywanie prawidłowego
ciśnienia powietrza w oponach.
