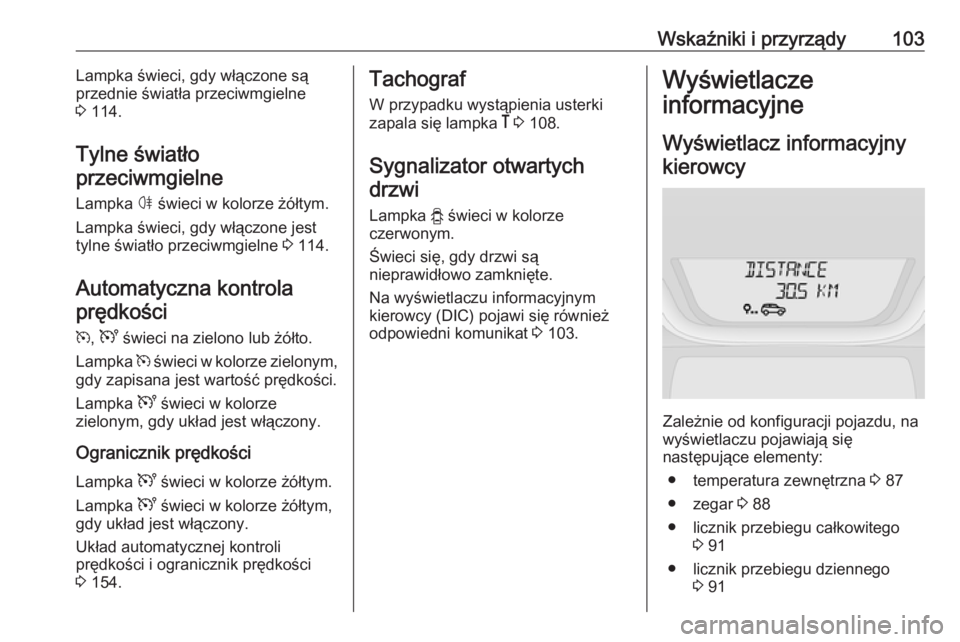

Wskaźniki i przyrządy103Lampka świeci, gdy włączone są
przednie światła przeciwmgielne
3 114.
Tylne światło przeciwmgielne
Lampka ø świeci w kolorze żółtym.
Lampka świeci, gdy włączone jest
tylne światło przeciwmgielne 3 114.
Automatyczna kontrola prędkości
m , U świeci na zielono lub żółto.
Lampka m świeci w kolorze zielonym,
gdy zapisana jest wartość prędkości.
Lampka U świeci w kolorze
zielonym, gdy układ jest włączony.
Ogranicznik prędkości
Lampka U świeci w kolorze żółtym.
Lampka U świeci w kolorze żółtym,
gdy układ jest włączony.
Układ automatycznej kontroli
prędkości i ogranicznik prędkości
3 154.Tachograf
W przypadku wystąpienia usterki
zapala się lampka & 3 108.
Sygnalizator otwartych drzwi
Lampka y świeci w kolorze
czerwonym.
Świeci się, gdy drzwi są
nieprawidłowo zamknięte.
Na wyświetlaczu informacyjnym
kierowcy (DIC) pojawi się również
odpowiedni komunikat 3 103.Wyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy
Zależnie od konfiguracji pojazdu, na
wyświetlaczu pojawiają się
następujące elementy:
● temperatura zewnętrzna 3 87
● zegar 3 88
● licznik przebiegu całkowitego 3 91
● licznik przebiegu dziennego 3 91

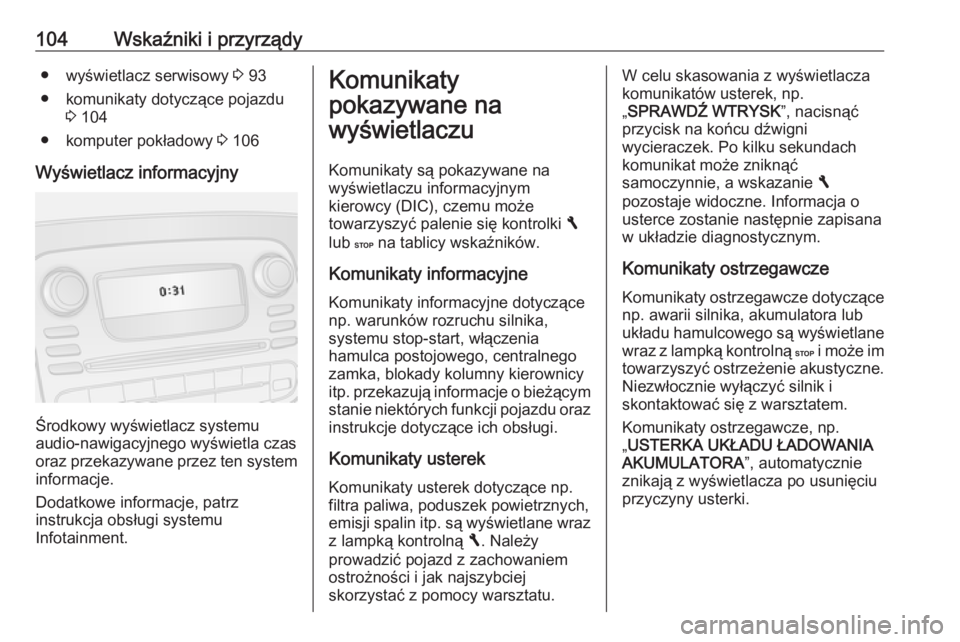

104Wskaźniki i przyrządy● wyświetlacz serwisowy 3 93
● komunikaty dotyczące pojazdu 3 104
● komputer pokładowy 3 106
Wyświetlacz informacyjny
Środkowy wyświetlacz systemu
audio-nawigacyjnego wyświetla czas
oraz przekazywane przez ten system
informacje.
Dodatkowe informacje, patrz
instrukcja obsługi systemu
Infotainment.
Komunikaty
pokazywane na
wyświetlaczu
Komunikaty są pokazywane na
wyświetlaczu informacyjnym
kierowcy (DIC), czemu może
towarzyszyć palenie się kontrolki F
lub C na tablicy wskaźników.
Komunikaty informacyjne Komunikaty informacyjne dotyczące
np. warunków rozruchu silnika,
systemu stop-start, włączenia
hamulca postojowego, centralnego
zamka, blokady kolumny kierownicy
itp. przekazują informacje o bieżącym stanie niektórych funkcji pojazdu oraz
instrukcje dotyczące ich obsługi.
Komunikaty usterek Komunikaty usterek dotyczące np.
filtra paliwa, poduszek powietrznych,
emisji spalin itp. są wyświetlane wraz
z lampką kontrolną F. Należy
prowadzić pojazd z zachowaniem ostrożności i jak najszybciej
skorzystać z pomocy warsztatu.W celu skasowania z wyświetlacza
komunikatów usterek, np.
„ SPRAWDŹ WTRYSK ”, nacisnąć
przycisk na końcu dźwigni
wycieraczek. Po kilku sekundach
komunikat może zniknąć
samoczynnie, a wskazanie F
pozostaje widoczne. Informacja o
usterce zostanie następnie zapisana
w układzie diagnostycznym.
Komunikaty ostrzegawcze Komunikaty ostrzegawcze dotyczącenp. awarii silnika, akumulatora lub
układu hamulcowego są wyświetlane
wraz z lampką kontrolną C i może im
towarzyszyć ostrzeżenie akustyczne.
Niezwłocznie wyłączyć silnik i
skontaktować się z warsztatem.
Komunikaty ostrzegawcze, np.
„ USTERKA UKŁADU ŁADOWANIA
AKUMULATORA ”, automatycznie
znikają z wyświetlacza po usunięciu
przyczyny usterki.

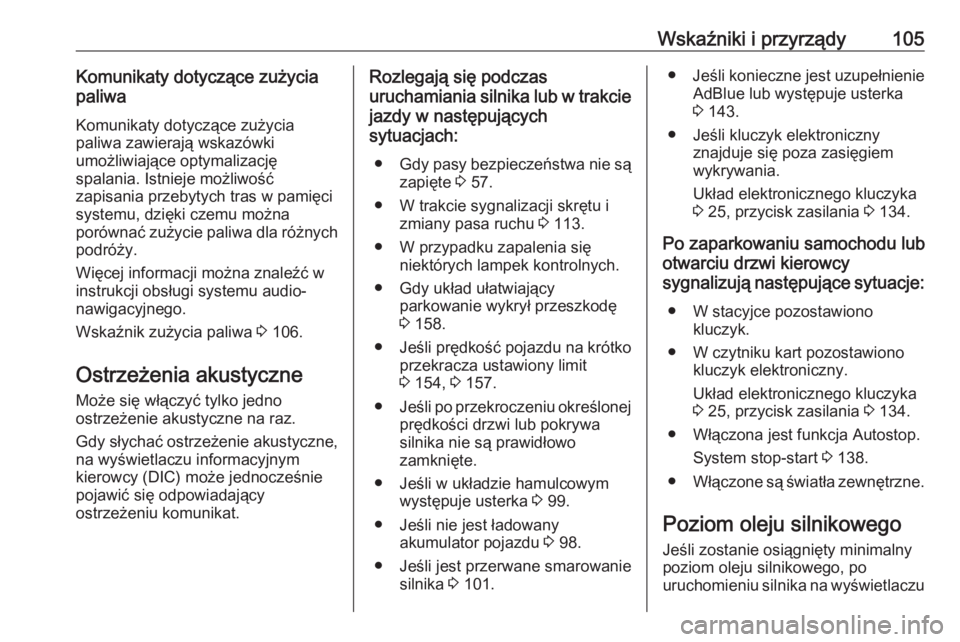

Wskaźniki i przyrządy105Komunikaty dotyczące zużycia
paliwa
Komunikaty dotyczące zużycia
paliwa zawierają wskazówki
umożliwiające optymalizację
spalania. Istnieje możliwość
zapisania przebytych tras w pamięci
systemu, dzięki czemu można
porównać zużycie paliwa dla różnych podróży.
Więcej informacji można znaleźć w
instrukcji obsługi systemu audio-
nawigacyjnego.
Wskaźnik zużycia paliwa 3 106.
Ostrzeżenia akustyczne
Może się włączyć tylko jedno
ostrzeżenie akustyczne na raz.
Gdy słychać ostrzeżenie akustyczne, na wyświetlaczu informacyjnym
kierowcy (DIC) może jednocześnie
pojawić się odpowiadający
ostrzeżeniu komunikat.Rozlegają się podczas
uruchamiania silnika lub w trakcie jazdy w następujących
sytuacjach:
● Gdy pasy bezpieczeństwa nie są
zapięte 3 57.
● W trakcie sygnalizacji skrętu i zmiany pasa ruchu 3 113.
● W przypadku zapalenia się niektórych lampek kontrolnych.
● Gdy układ ułatwiający parkowanie wykrył przeszkodę3 158.
● Jeśli prędkość pojazdu na krótko
przekracza ustawiony limit
3 154, 3 157.
● Jeśli po przekroczeniu określonej
prędkości drzwi lub pokrywa silnika nie są prawidłowo
zamknięte.
● Jeśli w układzie hamulcowym występuje usterka 3 99.
● Jeśli nie jest ładowany akumulator pojazdu 3 98.
● Jeśli jest przerwane smarowanie silnika 3 101.● Jeśli konieczne jest uzupełnienie
AdBlue lub występuje usterka
3 143.
● Jeśli kluczyk elektroniczny znajduje się poza zasięgiem
wykrywania.
Układ elektronicznego kluczyka
3 25, przycisk zasilania 3 134.
Po zaparkowaniu samochodu lub
otwarciu drzwi kierowcy
sygnalizują następujące sytuacje:
● W stacyjce pozostawiono kluczyk.
● W czytniku kart pozostawiono kluczyk elektroniczny.
Układ elektronicznego kluczyka
3 25, przycisk zasilania 3 134.
● Włączona jest funkcja Autostop. System stop-start 3 138.
● Włączone są światła zewnętrzne.
Poziom oleju silnikowego Jeśli zostanie osiągnięty minimalny
poziom oleju silnikowego, po
uruchomieniu silnika na wyświetlaczu

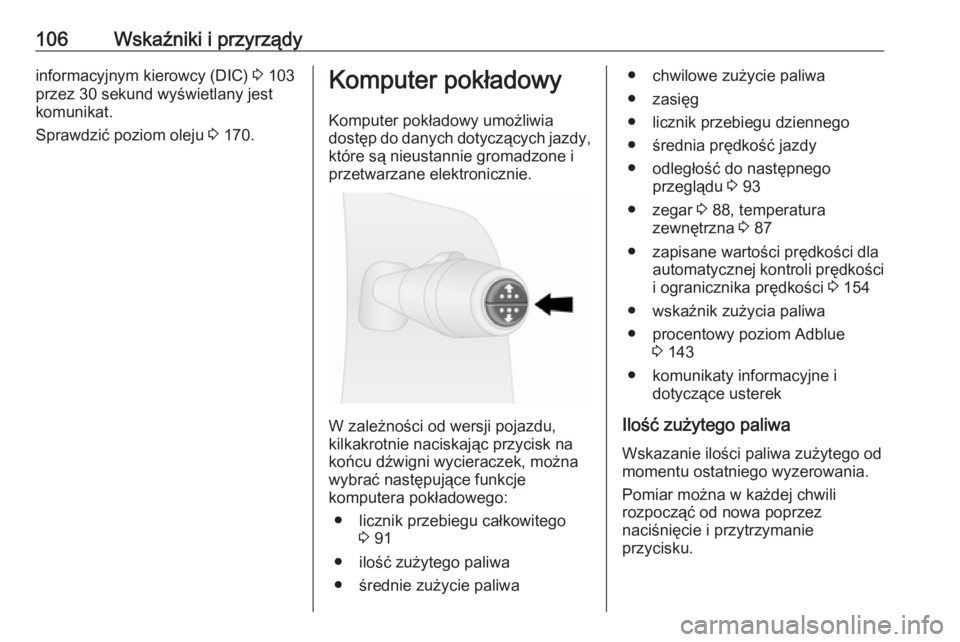

106Wskaźniki i przyrządyinformacyjnym kierowcy (DIC) 3 103
przez 30 sekund wyświetlany jest komunikat.
Sprawdzić poziom oleju 3 170.Komputer pokładowy
Komputer pokładowy umożliwia
dostęp do danych dotyczących jazdy, które są nieustannie gromadzone i
przetwarzane elektronicznie.
W zależności od wersji pojazdu,
kilkakrotnie naciskając przycisk na
końcu dźwigni wycieraczek, można
wybrać następujące funkcje
komputera pokładowego:
● licznik przebiegu całkowitego 3 91
● ilość zużytego paliwa ● średnie zużycie paliwa
● chwilowe zużycie paliwa
● zasięg
● licznik przebiegu dziennego
● średnia prędkość jazdy
● odległość do następnego przeglądu 3 93
● zegar 3 88, temperatura
zewnętrzna 3 87
● zapisane wartości prędkości dla automatycznej kontroli prędkości
i ogranicznika prędkości 3 154
● wskaźnik zużycia paliwa
● procentowy poziom Adblue 3 143
● komunikaty informacyjne i dotyczące usterek
Ilość zużytego paliwa
Wskazanie ilości paliwa zużytego od
momentu ostatniego wyzerowania.
Pomiar można w każdej chwili
rozpocząć od nowa poprzez
naciśnięcie i przytrzymanie
przycisku.

Wskaźniki i przyrządy107Średnie zużycie paliwa
Wartość wyświetlana jest po
przejechaniu odległości 400 metrów.
Wyświetlana wartość średnia jest
obliczana na podstawie przejechanej
odległości i ilości paliwa zużytego od
momentu ostatniego wyzerowania
wskazań.
Pomiar można w każdej chwili
rozpocząć od nowa.
Chwilowe zużycie paliwa
Wartość wyświetlana jest po
osiągnięciu prędkości 30 km/h.
Zasięg
Wartość wyświetlana jest po
przejechaniu odległości 400 metrów.
Zasięg jest obliczany na podstawie
aktualnej ilości paliwa w zbiorniku i
średniego zużycia od momentu
ostatniego wyzerowania wskazań.
Zasięg nie jest wyświetlany, gdy
lampka kontrolna Y świeci się na
tablicy wskaźników 3 102.Licznik przebiegu dziennego
Wskazanie odległości przebytej od
momentu ostatniego wyzerowania
wskazań.
Pomiar można w każdej chwili
rozpocząć od nowa.
Licznik przebiegu dziennego 3 91.
Średnia prędkość jazdy Wartość wyświetlana jest po
przejechaniu odległości 400 metrów.
Wskazanie średniej prędkości od
momentu ostatniego wyzerowania.
Pomiar można w każdej chwili
rozpocząć od nowa.
Przerwy w podróży i inne sytuacje
wymagające wyłączenia zapłonu nie
są uwzględniane.
Zerowanie wskazań komputera
pokładowego
W celu wyzerowania danych
komputera pokładowego wybrać
jedną z jego funkcji, a następnie wcisnąć i przytrzymać przycisk
znajdujący się na końcu dźwigni
wycieraczek.Następujące wskazania komputera pokładowego zostaną wyzerowane:
● ilość zużytego paliwa
● średnie zużycie paliwa
● licznik przebiegu dziennego
● średnia prędkość jazdy
Komputer pokładowy zostanie
wyzerowany automatycznie w
momencie przekroczenia wartości maksymalnej dowolnego parametru.
Wskaźnik zużycia paliwa
(ecoScoring)
Jeśli pojazd jest wyposażony w tę funkcję, na wyświetlaczu
informacyjnym pokazywana jest
wartość od 0 do 100 określająca
oszczędność zużycia paliwa na
podstawie bieżącego stylu jazdy.
Wyższa wartość wskazuje na
większą oszczędność zużycia paliwa.
Na wyświetlaczu informacyjnym
pokazywane są też wskazówki
umożliwiające obniżenie zużycia
paliwa. Dodatkowo istnieje
możliwość zapisania przebytych tras
w pamięci systemu, dzięki czemu
można porównać zużycie paliwa dla

108Wskaźniki i przyrządyróżnych podróży. Więcej informacji
można znaleźć w instrukcji obsługi
systemu audio-nawigacyjnego.
Komunikaty dotyczące stanu pojazdu 3 104.
Zarejestrowane dane podróży
Po wyłączeniu silnika, na
wyświetlaczu informacyjnym
pokazują się zarejestrowane dane
ostatniej podróży.
Wyświetlają się następujące
informacje:
● średnie zużycie paliwa
● całkowite zużycie paliwa
● licznik przebiegu dziennego
● oszczędzone paliwo w przeliczeniu na km
Jednostka miary Aby zmienić jednostkę miary na czas
podróży:
Pojazdy z przyciskiem zasilania:
Przy wyłączonym zapłonie
jednocześnie nacisnąć i przytrzymać
przycisk na końcu dźwigni
wycieraczek i nacisnąć przyciskzasilania 3 134 – wskazania
środkowego wyświetlacza migają
przez ok. 10 sekund, aż zostanie
wyświetlona nowa jednostka miary. Zwolnić przycisk na końcu dźwigni
wycieraczek, gdy wskazania
przestaną migać.
Pojazdy bez przycisku zasilania: Przy wyłączonym zapłonie
jednocześnie nacisnąć i przytrzymać
przycisk na końcu dźwigni
wycieraczek i włączyć zapłon –
wskazania środkowego wyświetlacza migają przez ok. 10 sekund, aż
zostanie wyświetlona nowa jednostka miary. Zwolnić przycisk na końcu
dźwigni wycieraczek, gdy wskazania
przestaną migać.
Po wyłączeniu silnika komputer
pokładowy automatycznie przywraca
pierwotną jednostkę miary.
Przerwa w dopływie prądu
W razie wystąpienia przerwy w
dopływie prądu lub spadku napięcia
akumulatora pojazdu zapisane
wskazania komputera pokładowego
zostaną utracone.Tachograf
Tachograf obsługuje się zgodnie z
dołączoną do niego instrukcją
obsługi. Stosować się do przepisów
dotyczących użytkowania.
Uwaga
Jeśli samochód jest wyposażony w
tachograf, całkowity przebieg może
być pokazywany tylko na

Wskaźniki i przyrządy109tachografie i może być niewidoczny
na liczniku przebiegu całkowitego w
zestawie wskaźników.
Licznik przebiegu całkowitego 3 91.
W przypadku usterki lampka
kontrolna & 3 103 świeci się w
zestawie wskaźników. Należy
skorzystać z pomocy warsztatu.

110OświetlenieOświetlenieŚwiatła zewnętrzne....................110
Przełącznik świateł ..................110
Automatyczne sterowanie światłami ................................. 111
Światła drogowe ......................111
Sygnał świetlny ........................111
Poziomowanie reflektorów ......111
Przystosowanie reflektorów do wymogów przepisów innych
krajów ..................................... 112
Światła do jazdy dziennej ........112
System adaptacyjnego
oświetlenia drogi ....................112
Światła awaryjne .....................113
Sygnalizacja skrętu i zmiany pasa ruchu .............................. 113
Przednie światła przeciwmgielne ....................... 114
Tylne światła przeciwmgielne ..114
Światła cofania ........................ 114
Zaparowanie kloszy lamp ........114
Oświetlenie wnętrza ...................114
Sterowanie podświetleniem wskaźników ............................ 114Oświetlenie przestrzeni
bagażowej .............................. 116
Oświetlenie schowka w desce rozdzielczej ............................. 116
Funkcje układu oświetlenia ........116
Oświetlenie wejścia .................116
Oświetlenie asekuracyjne ........117
Zabezpieczenie akumulatora przed rozładowaniem .............117Światła zewnętrzne
Przełącznik świateł
Zewnętrzny przełącznik obrotowy:
7:wyłączone8:światła pozycyjne9P:reflektory
Lampka kontrolna świateł drogowychP 3 102.
Lampka kontrolna świateł mijania 9
3 102.
