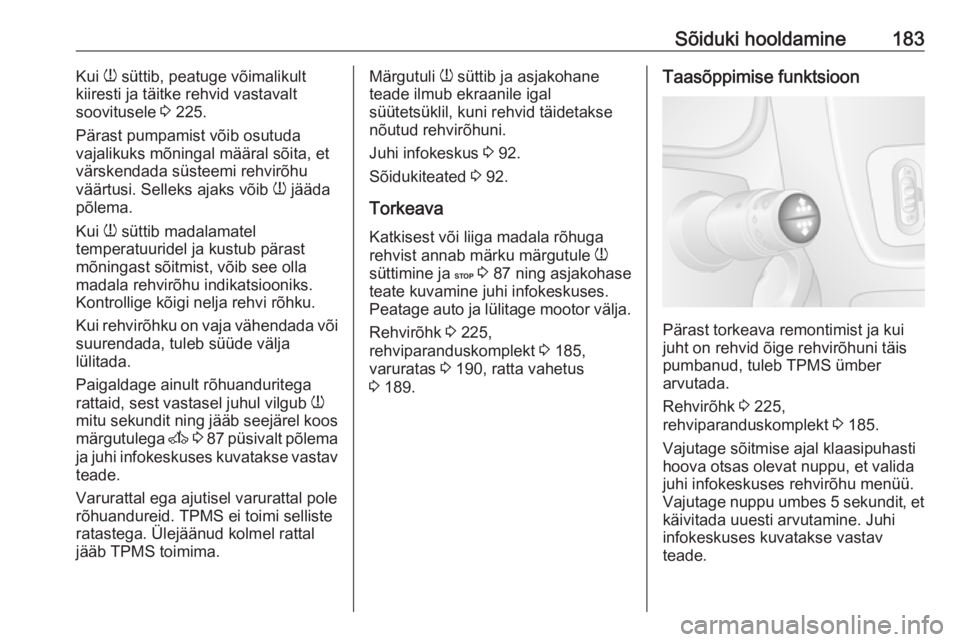

Sõiduki hooldamine183Kui w süttib, peatuge võimalikult
kiiresti ja täitke rehvid vastavalt
soovitusele 3 225.
Pärast pumpamist võib osutuda
vajalikuks mõningal määral sõita, et
värskendada süsteemi rehvirõhu
väärtusi. Selleks ajaks võib w jääda
põlema.
Kui w süttib madalamatel
temperatuuridel ja kustub pärast
mõningast sõitmist, võib see olla
madala rehvirõhu indikatsiooniks.
Kontrollige kõigi nelja rehvi rõhku.
Kui rehvirõhku on vaja vähendada või
suurendada, tuleb süüde välja
lülitada.
Paigaldage ainult rõhuanduritega
rattaid, sest vastasel juhul vilgub w
mitu sekundit ning jääb seejärel koos
märgutulega A 3 87 püsivalt põlema
ja juhi infokeskuses kuvatakse vastav teade.
Varurattal ega ajutisel varurattal pole
rõhuandureid. TPMS ei toimi selliste
ratastega. Ülejäänud kolmel rattal
jääb TPMS toimima.Märgutuli w süttib ja asjakohane
teade ilmub ekraanile igal
süütetsüklil, kuni rehvid täidetakse
nõutud rehvirõhuni.
Juhi infokeskus 3 92.
Sõidukiteated 3 92.
Torkeava Katkisest või liiga madala rõhuga
rehvist annab märku märgutule w
süttimine ja C 3 87 ning asjakohase
teate kuvamine juhi infokeskuses. Peatage auto ja lülitage mootor välja.
Rehvirõhk 3 225,
rehviparanduskomplekt 3 185,
varuratas 3 190, ratta vahetus
3 189.Taasõppimise funktsioon
Pärast torkeava remontimist ja kui
juht on rehvid õige rehvirõhuni täis
pumbanud, tuleb TPMS ümber
arvutada.
Rehvirõhk 3 225,
rehviparanduskomplekt 3 185.
Vajutage sõitmise ajal klaasipuhasti
hoova otsas olevat nuppu, et valida
juhi infokeskuses rehvirõhu menüü.
Vajutage nuppu umbes 5 sekundit, et käivitada uuesti arvutamine. Juhi
infokeskuses kuvatakse vastav
teade.

184Sõiduki hooldamineTaasõppimiseks tuleb võib-olla sõita
mõni minut kiirusel üle 40 km/h. Sel
ajal esitab süsteem vaid piiratud
teavet.
Kui taasõppimisprotsessi käigus tekib
probleeme, jääb märgutuli w põlema
ja juhi infokeskuses kuvatakse
hoiatusteade.
Juhi infokeskus 3 92.
Sõidukiteated 3 92.
Üldteave
Saadaolevate lumekettide või
vedelate rehviparanduskomplektide
kasutamine võib halvendada
süsteemi tööd. Kasutada tohib tehase heakskiidetud
rehviparanduskomplekte.
Rehviparanduskomplekt 3 185,
lumeketid 3 185.
Välised suure võimsusega
raadioseadmed võivad segada
rehvirõhu jälgimissüsteemi.
Rehvide vahetamisel tuleb iga kord
TPMS-i andurid eemaldada ja lasta
neid hooldustöökojas hooldada.Turvise sügavus
Kontrollida turvisemustri sügavust
regulaarsete ajavahemike järel.
Rehvid tuleb vahetada
turvakaalutlustel, kui turvisemustri
sügavus langeb alla 2–3 mm (4 mm
talverehvidel).
Ohutuse mõttes on soovitatav, et
samale teljele paigaldatud rehvide
turvise sügavus ei erineks rohkem kui 2 mm võrra.
Seadusega lubatud minimaalne
turvisemustri sügavus (1,6 mm) on
saavutatud, kui turvis on kulunud ühe
turvise kulumismärgini (TWI). Nende
asukoht on tähistatud märgistusega
külgseinal.
Rehvid vananevad, isegi kui neid ei
kasutata. Me soovitame vahetada
rehve iga 6 aasta tagant.
Rehvide vahetus ja rattasuurus
Kui kasutatakse tehases paigaldatud
rehvidest erineva suurusega rehve,
võib olla vajalik nii spidomeetri kui ka
nominaalse rehvirõhu
ümberprogrammeerimine ja muude
muudatuste tegemine sõidukile.
Pärast teist mõõtu rehvidele
üleminekut lasta vahetada silt
rehvirõhkudega.9 Hoiatus
Ebasobivate rehvide või rataste
kasutamine võib põhjustada
avariisid ja muudab sõiduki
tüübikinnituse kehtetuks.

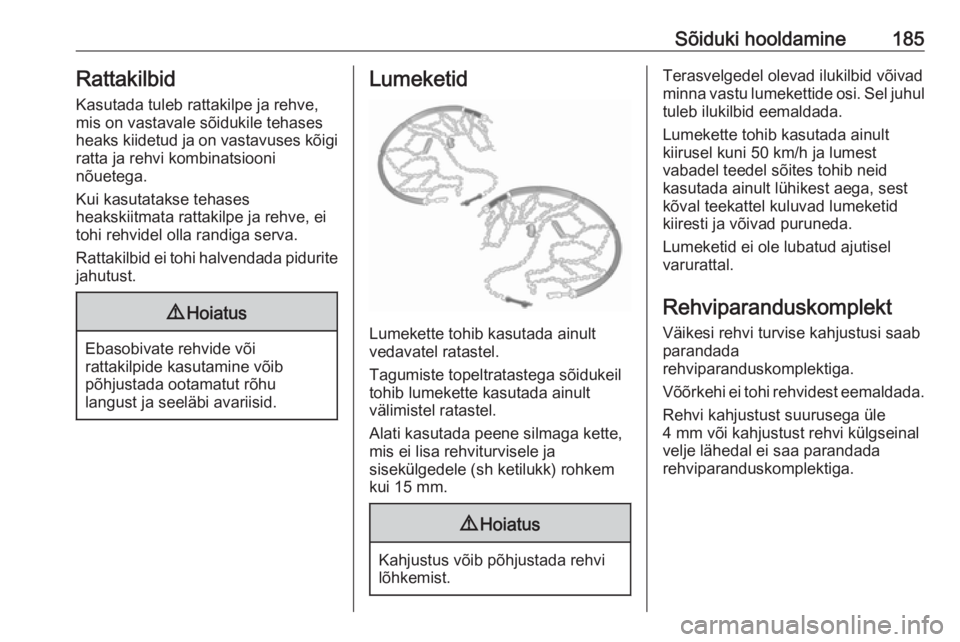

Sõiduki hooldamine185Rattakilbid
Kasutada tuleb rattakilpe ja rehve,
mis on vastavale sõidukile tehases
heaks kiidetud ja on vastavuses kõigi
ratta ja rehvi kombinatsiooni
nõuetega.
Kui kasutatakse tehases
heakskiitmata rattakilpe ja rehve, ei
tohi rehvidel olla randiga serva.
Rattakilbid ei tohi halvendada pidurite
jahutust.9 Hoiatus
Ebasobivate rehvide või
rattakilpide kasutamine võib
põhjustada ootamatut rõhu
langust ja seeläbi avariisid.
Lumeketid
Lumekette tohib kasutada ainult
vedavatel ratastel.
Tagumiste topeltratastega sõidukeil
tohib lumekette kasutada ainult
välimistel ratastel.
Alati kasutada peene silmaga kette,
mis ei lisa rehviturvisele ja
sisekülgedele (sh ketilukk) rohkem
kui 15 mm.
9 Hoiatus
Kahjustus võib põhjustada rehvi
lõhkemist.
Terasvelgedel olevad ilukilbid võivad
minna vastu lumekettide osi. Sel juhul
tuleb ilukilbid eemaldada.
Lumekette tohib kasutada ainult
kiirusel kuni 50 km/h ja lumest
vabadel teedel sõites tohib neid
kasutada ainult lühikest aega, sest
kõval teekattel kuluvad lumeketid kiiresti ja võivad puruneda.
Lumeketid ei ole lubatud ajutisel
varurattal.
Rehviparanduskomplekt
Väikesi rehvi turvise kahjustusi saab
parandada
rehviparanduskomplektiga.
Võõrkehi ei tohi rehvidest eemaldada. Rehvi kahjustust suurusega üle
4 mm või kahjustust rehvi külgseinal
velje lähedal ei saa parandada
rehviparanduskomplektiga.

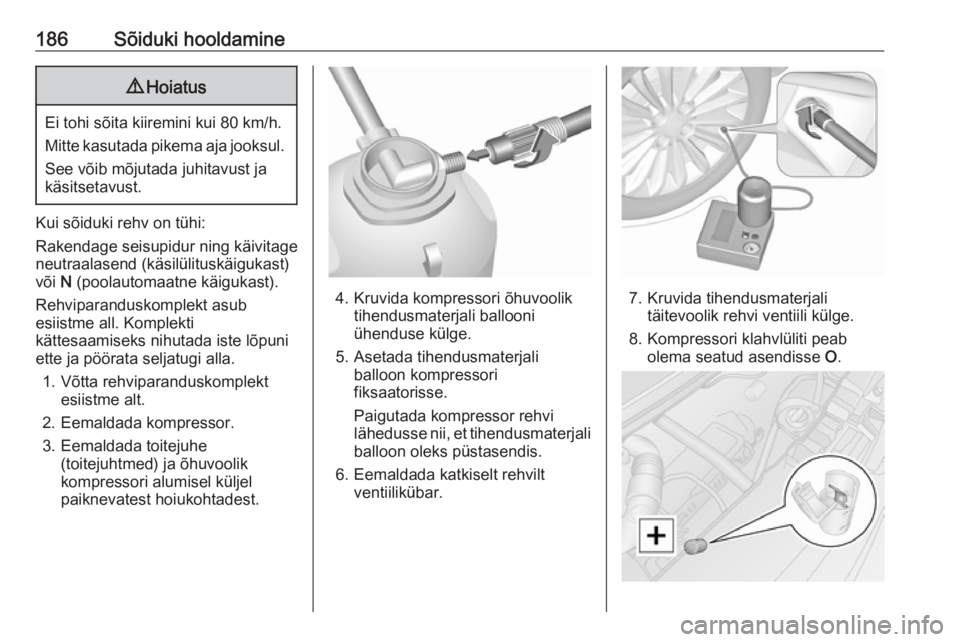

186Sõiduki hooldamine9Hoiatus
Ei tohi sõita kiiremini kui 80 km/h.
Mitte kasutada pikema aja jooksul. See võib mõjutada juhitavust ja
käsitsetavust.
Kui sõiduki rehv on tühi:
Rakendage seisupidur ning käivitage
neutraalasend (käsilülituskäigukast)
või N (poolautomaatne käigukast).
Rehviparanduskomplekt asub
esiistme all. Komplekti
kättesaamiseks nihutada iste lõpuni ette ja pöörata seljatugi alla.
1. Võtta rehviparanduskomplekt esiistme alt.
2. Eemaldada kompressor.
3. Eemaldada toitejuhe (toitejuhtmed) ja õhuvoolik
kompressori alumisel küljel
paiknevatest hoiukohtadest.
4. Kruvida kompressori õhuvoolik tihendusmaterjali ballooni
ühenduse külge.
5. Asetada tihendusmaterjali balloon kompressori
fiksaatorisse.
Paigutada kompressor rehvi lähedusse nii, et tihendusmaterjali balloon oleks püstasendis.
6. Eemaldada katkiselt rehvilt ventiilikübar.7. Kruvida tihendusmaterjalitäitevoolik rehvi ventiili külge.
8. Kompressori klahvlüliti peab olema seatud asendisse O.

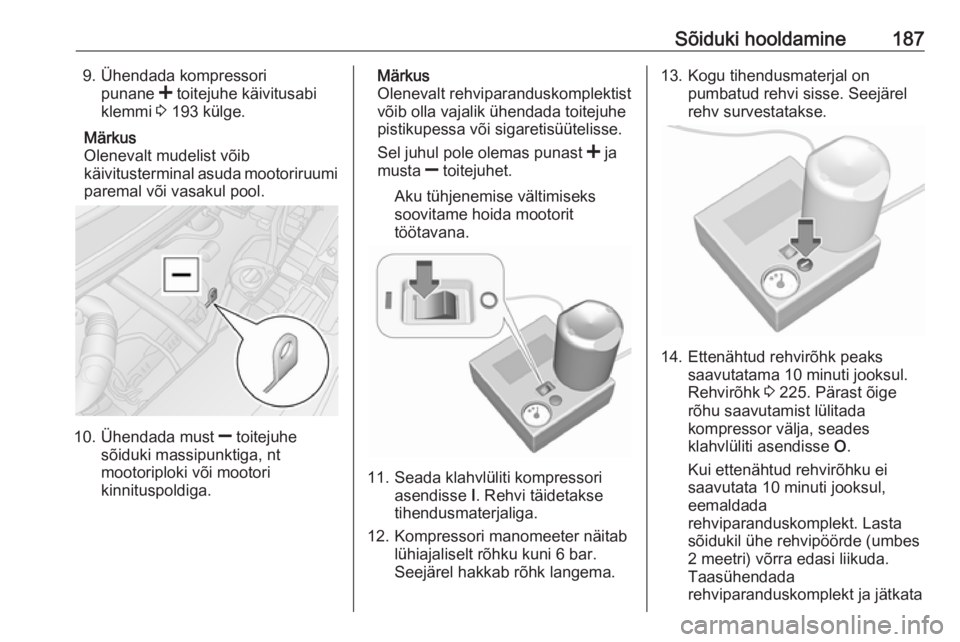

Sõiduki hooldamine1879. Ühendada kompressoripunane < toitejuhe käivitusabi
klemmi 3 193 külge.
Märkus
Olenevalt mudelist võib
käivitusterminal asuda mootoriruumi
paremal või vasakul pool.
10. Ühendada must ] toitejuhe
sõiduki massipunktiga, nt mootoriploki või mootorikinnituspoldiga.
Märkus
Olenevalt rehviparanduskomplektist
võib olla vajalik ühendada toitejuhe
pistikupessa või sigaretisüütelisse.
Sel juhul pole olemas punast < ja
musta ] toitejuhet.
Aku tühjenemise vältimiseks
soovitame hoida mootorit
töötavana.
11. Seada klahvlüliti kompressori asendisse I. Rehvi täidetakse
tihendusmaterjaliga.
12. Kompressori manomeeter näitab lühiajaliselt rõhku kuni 6 bar.
Seejärel hakkab rõhk langema.
13. Kogu tihendusmaterjal on pumbatud rehvi sisse. Seejärel
rehv survestatakse.
14. Ettenähtud rehvirõhk peaks saavutatama 10 minuti jooksul.
Rehvirõhk 3 225. Pärast õige
rõhu saavutamist lülitada
kompressor välja, seades
klahvlüliti asendisse O.
Kui ettenähtud rehvirõhku ei
saavutata 10 minuti jooksul,
eemaldada
rehviparanduskomplekt. Lasta
sõidukil ühe rehvipöörde (umbes
2 meetri) võrra edasi liikuda.
Taasühendada
rehviparanduskomplekt ja jätkata

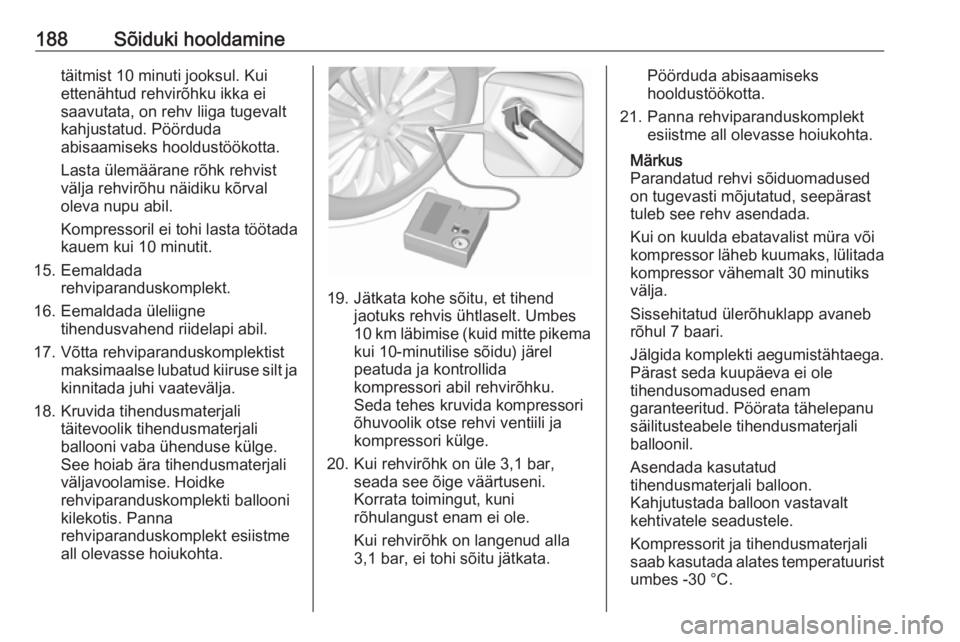

188Sõiduki hooldaminetäitmist 10 minuti jooksul. Kui
ettenähtud rehvirõhku ikka ei
saavutata, on rehv liiga tugevalt
kahjustatud. Pöörduda
abisaamiseks hooldustöökotta.
Lasta ülemäärane rõhk rehvist
välja rehvirõhu näidiku kõrval
oleva nupu abil.
Kompressoril ei tohi lasta töötada
kauem kui 10 minutit.
15. Eemaldada rehviparanduskomplekt.
16. Eemaldada üleliigne tihendusvahend riidelapi abil.
17. Võtta rehviparanduskomplektist maksimaalse lubatud kiiruse silt ja
kinnitada juhi vaatevälja.
18. Kruvida tihendusmaterjali täitevoolik tihendusmaterjali
ballooni vaba ühenduse külge.
See hoiab ära tihendusmaterjali
väljavoolamise. Hoidke
rehviparanduskomplekti ballooni
kilekotis. Panna
rehviparanduskomplekt esiistme
all olevasse hoiukohta.
19. Jätkata kohe sõitu, et tihend jaotuks rehvis ühtlaselt. Umbes
10 km läbimise (kuid mitte pikema
kui 10-minutilise sõidu) järel
peatuda ja kontrollida
kompressori abil rehvirõhku.
Seda tehes kruvida kompressori
õhuvoolik otse rehvi ventiili ja
kompressori külge.
20. Kui rehvirõhk on üle 3,1 bar, seada see õige väärtuseni.
Korrata toimingut, kuni
rõhulangust enam ei ole.
Kui rehvirõhk on langenud alla
3,1 bar, ei tohi sõitu jätkata.
Pöörduda abisaamiseks
hooldustöökotta.
21. Panna rehviparanduskomplekt esiistme all olevasse hoiukohta.
Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast
tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või kompressor läheb kuumaks, lülitada kompressor vähemalt 30 minutiks
välja.
Sissehitatud ülerõhuklapp avaneb rõhul 7 baari.
Jälgida komplekti aegumistähtaega.
Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.
Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist umbes -30 °C.

Sõiduki hooldamine189Ratta vahetus
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 185.
Teha järgmised ettevalmistused ja
järgida järgmist teavet.
● Parkida sõiduk tasasel, kõval ja mittelibiseval pinnal. Esirattad
peavad olema otseasendis.
● Rakendage seisupidur ja esimene käik või tagasikäik
(käsilülituskäigukast) või N
(poolautomaatne käigukast).
● Lülitage välja pneumovedrustus 3 126.
● Eemaldada varuratas 3 190.
● Mitte kunagi ei tohi korraga vahetada rohkem kui üht ratast.
● Kasutada tungrauda ainult ratta vahetamiseks rehvi purunemise
korral, mitte hooajaliseks talve-
või suverehvide vahetamiseks.
● Tungrauda pole vaja hooldada. ● Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla
asetada kõva plaat (max 1 cm
paksune).● Sõidukis ei tohi olla inimesi ega loomi, kui see on üles tõstetud.
● Kunagi ei tohi ronida ülestõstetud
sõiduki alla.
● Tungrauaga ülestõstetud sõidukit ei tohi käivitada.
● Enne ratta paigaldamist puhastada rattapoldid, -mutrid ja
nende keermed.9 Hoiatus
Ärge määrige rattapolti, rattamutrit
ega rattamutri koonust.
1. Eemaldada rattakilp varustusse kuuluva haagiga. Sõiduki
tööriistad 3 179.
2. Asetage rattavõti kindlalt oma kohale ja keerake rattapoldid/-
mutrid poole pöörde võrra lahti.
3. Esirattaveoga sõidukid:
Tõsta sõiduk üles, asetades
tungraua tõsteklotsi
paigalduseendi vastavale rattale

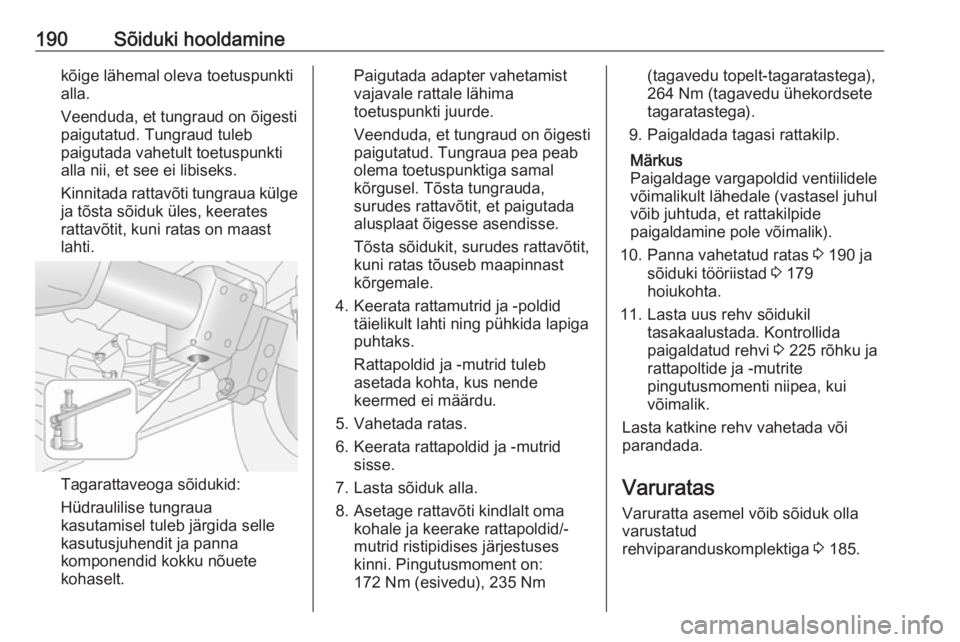

190Sõiduki hooldaminekõige lähemal oleva toetuspunkti
alla.
Veenduda, et tungraud on õigesti
paigutatud. Tungraud tuleb
paigutada vahetult toetuspunkti
alla nii, et see ei libiseks.
Kinnitada rattavõti tungraua külge ja tõsta sõiduk üles, keerates
rattavõtit, kuni ratas on maast
lahti.
Tagarattaveoga sõidukid:
Hüdraulilise tungraua
kasutamisel tuleb järgida selle
kasutusjuhendit ja panna
komponendid kokku nõuete
kohaselt.
Paigutada adapter vahetamist
vajavale rattale lähima
toetuspunkti juurde.
Veenduda, et tungraud on õigesti
paigutatud. Tungraua pea peab
olema toetuspunktiga samal
kõrgusel. Tõsta tungrauda,
surudes rattavõtit, et paigutada
alusplaat õigesse asendisse.
Tõsta sõidukit, surudes rattavõtit,
kuni ratas tõuseb maapinnast
kõrgemale.
4. Keerata rattamutrid ja -poldid täielikult lahti ning pühkida lapiga
puhtaks.
Rattapoldid ja -mutrid tuleb asetada kohta, kus nende
keermed ei määrdu.
5. Vahetada ratas.
6. Keerata rattapoldid ja -mutrid sisse.
7. Lasta sõiduk alla.
8. Asetage rattavõti kindlalt oma kohale ja keerake rattapoldid/-
mutrid ristipidises järjestuses
kinni. Pingutusmoment on:
172 Nm (esivedu), 235 Nm(tagavedu topelt-tagaratastega),
264 Nm (tagavedu ühekordsete
tagaratastega).
9. Paigaldada tagasi rattakilp.
Märkus
Paigaldage vargapoldid ventiilidele
võimalikult lähedale (vastasel juhul
võib juhtuda, et rattakilpide
paigaldamine pole võimalik).
10. Panna vahetatud ratas 3 190 ja
sõiduki tööriistad 3 179
hoiukohta.
11. Lasta uus rehv sõidukil tasakaalustada. Kontrollida
paigaldatud rehvi 3 225 rõhku ja
rattapoltide ja -mutrite
pingutusmomenti niipea, kui
võimalik.
Lasta katkine rehv vahetada või
parandada.
Varuratas
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 185.
