2016.5 OPEL MOVANO_B Omaniku käsiraamat (in Estonian)

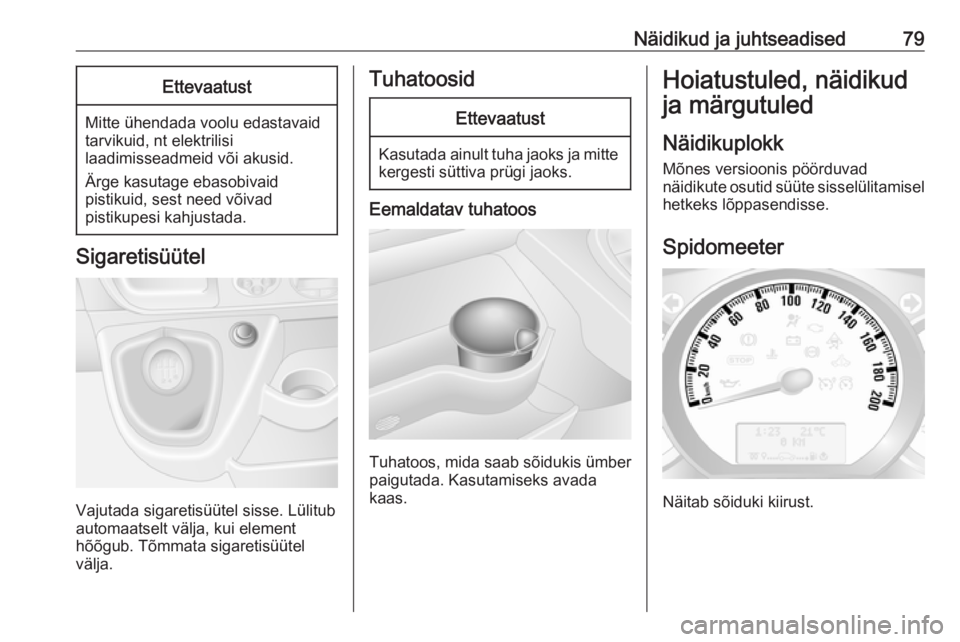

Näidikud ja juhtseadised79Ettevaatust
Mitte ühendada voolu edastavaid
tarvikuid, nt elektrilisi
laadimisseadmeid või akusid.
Ärge kasutage ebasobivaid
pistikuid, sest need võivad
pistikupesi kahjustada.
Sigaretisüütel
Vajutada sigaretisüütel sisse. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
TuhatoosidEttevaatust
Kasutada ainult tuha jaoks ja mitte kergesti süttiva prügi jaoks.
Eemaldatav tuhatoos
Tuhatoos, mida saab sõidukis ümber
paigutada. Kasutamiseks avada
kaas.
Hoiatustuled, näidikud
ja märgutuled
Näidikuplokk
Mõnes versioonis pöörduvad
näidikute osutid süüte sisselülitamisel hetkeks lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.

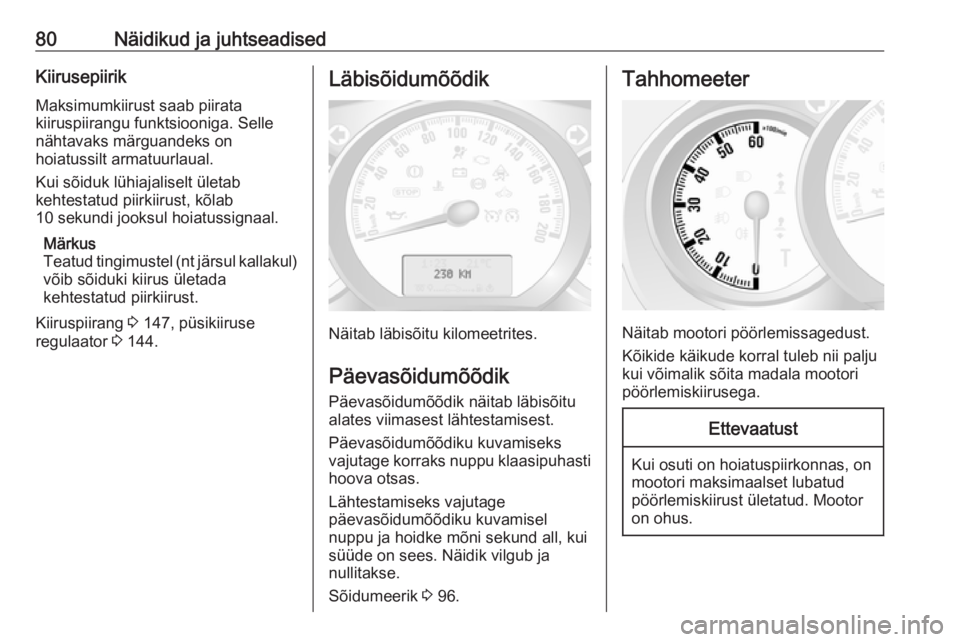

80Näidikud ja juhtseadisedKiirusepiirik
Maksimumkiirust saab piirata
kiiruspiirangu funktsiooniga. Selle
nähtavaks märguandeks on
hoiatussilt armatuurlaual.
Kui sõiduk lühiajaliselt ületab
kehtestatud piirkiirust, kõlab
10 sekundi jooksul hoiatussignaal.
Märkus
Teatud tingimustel (nt järsul kallakul)
võib sõiduki kiirus ületada
kehtestatud piirkiirust.
Kiiruspiirang 3 147, püsikiiruse
regulaator 3 144.Läbisõidumõõdik
Näitab läbisõitu kilomeetrites.
Päevasõidumõõdik
Päevasõidumõõdik näitab läbisõitu
alates viimasest lähtestamisest.
Päevasõidumõõdiku kuvamiseks
vajutage korraks nuppu klaasipuhasti hoova otsas.
Lähtestamiseks vajutage
päevasõidumõõdiku kuvamisel
nuppu ja hoidke mõni sekund all, kui
süüde on sees. Näidik vilgub ja
nullitakse.
Sõidumeerik 3 96.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju
kui võimalik sõita madala mootori
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.

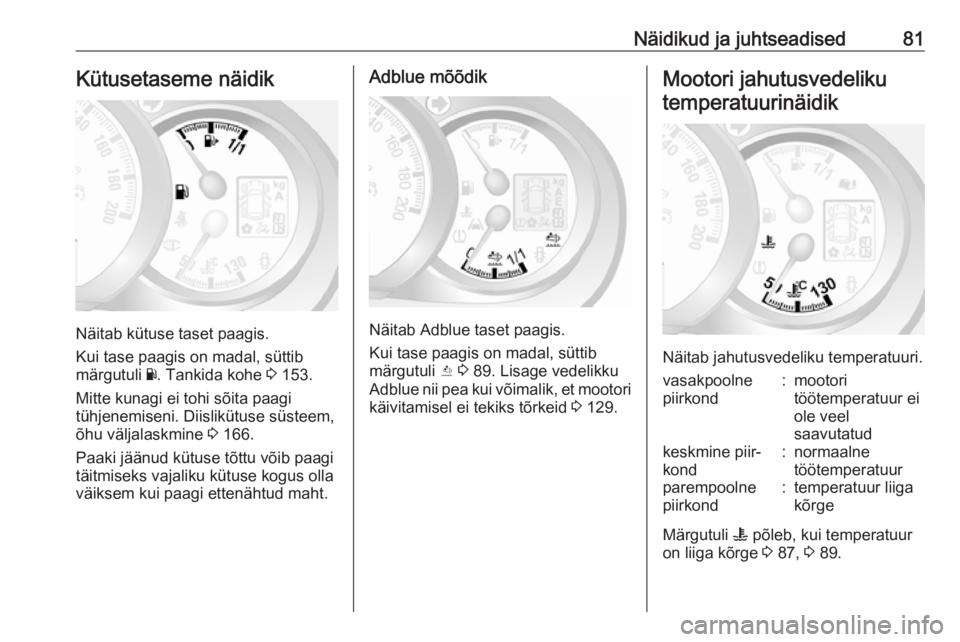

Näidikud ja juhtseadised81Kütusetaseme näidik
Näitab kütuse taset paagis.
Kui tase paagis on madal, süttib
märgutuli Y. Tankida kohe 3 153.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni. Diislikütuse süsteem,
õhu väljalaskmine 3 166.
Paaki jäänud kütuse tõttu võib paagi täitmiseks vajaliku kütuse kogus olla
väiksem kui paagi ettenähtud maht.
Adblue mõõdik
Näitab Adblue taset paagis.
Kui tase paagis on madal, süttib
märgutuli Y 3 89. Lisage vedelikku
Adblue nii pea kui võimalik, et mootori
käivitamisel ei tekiks tõrkeid 3 129.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasakpoolne
piirkond:mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond:normaalne
töötemperatuurparempoolne
piirkond:temperatuur liiga
kõrge
Märgutuli W põleb, kui temperatuur
on liiga kõrge 3 87, 3 89.

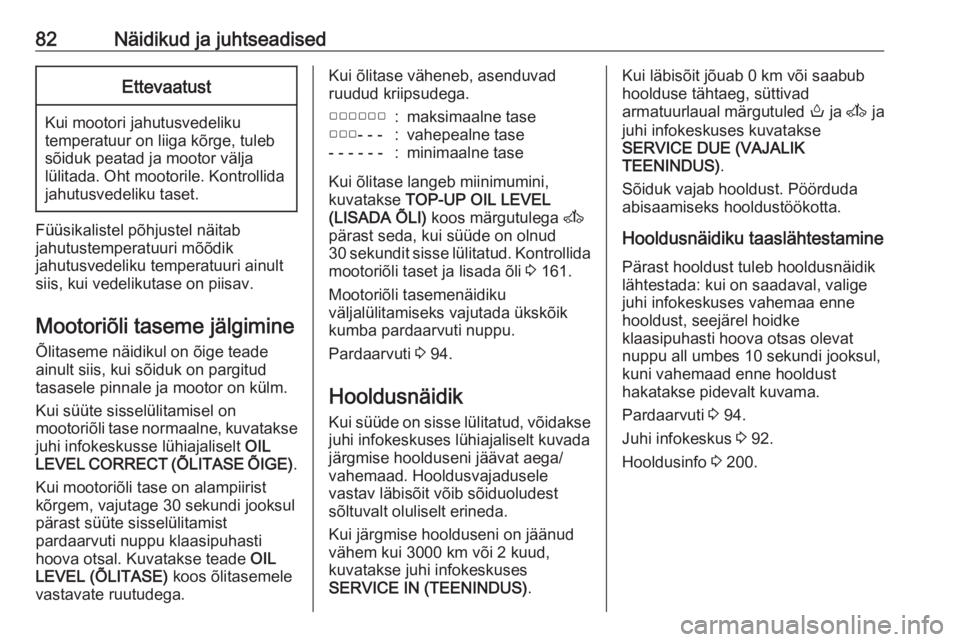

82Näidikud ja juhtseadisedEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Füüsikalistel põhjustel näitab
jahutustemperatuuri mõõdik
jahutusvedeliku temperatuuri ainult
siis, kui vedelikutase on piisav.
Mootoriõli taseme jälgimine
Õlitaseme näidikul on õige teade
ainult siis, kui sõiduk on pargitud
tasasele pinnale ja mootor on külm.
Kui süüte sisselülitamisel on
mootoriõli tase normaalne, kuvatakse
juhi infokeskusse lühiajaliselt OIL
LEVEL CORRECT (ÕLITASE ÕIGE) .
Kui mootoriõli tase on alampiirist
kõrgem, vajutage 30 sekundi jooksul
pärast süüte sisselülitamist
pardaarvuti nuppu klaasipuhasti
hoova otsal. Kuvatakse teade OIL
LEVEL (ÕLITASE) koos õlitasemele
vastavate ruutudega.
Kui õlitase väheneb, asenduvad
ruudud kriipsudega.▢▢▢▢▢▢:maksimaalne tase▢▢▢- - -:vahepealne tase- - - - - -:minimaalne tase
Kui õlitase langeb miinimumini,
kuvatakse TOP-UP OIL LEVEL
(LISADA ÕLI) koos märgutulega A
pärast seda, kui süüde on olnud
30 sekundit sisse lülitatud. Kontrollida
mootoriõli taset ja lisada õli 3 161.
Mootoriõli tasemenäidiku
väljalülitamiseks vajutada ükskõik kumba pardaarvuti nuppu.
Pardaarvuti 3 94.
Hooldusnäidik
Kui süüde on sisse lülitatud, võidakse
juhi infokeskuses lühiajaliselt kuvada
järgmise hoolduseni jäävat aega/
vahemaad. Hooldusvajadusele
vastav läbisõit võib sõiduoludest
sõltuvalt oluliselt erineda.
Kui järgmise hoolduseni on jäänud
vähem kui 3000 km või 2 kuud,
kuvatakse juhi infokeskuses
SERVICE IN (TEENINDUS) .
Kui läbisõit jõuab 0 km või saabub
hoolduse tähtaeg, süttivad
armatuurlaual märgutuled o ja A ja
juhi infokeskuses kuvatakse
SERVICE DUE (VAJALIK
TEENINDUS) .
Sõiduk vajab hooldust. Pöörduda
abisaamiseks hooldustöökotta.
Hooldusnäidiku taaslähtestamine
Pärast hooldust tuleb hooldusnäidik
lähtestada: kui on saadaval, valige
juhi infokeskuses vahemaa enne
hooldust, seejärel hoidke
klaasipuhasti hoova otsas olevat
nuppu all umbes 10 sekundi jooksul,
kuni vahemaad enne hooldust
hakatakse pidevalt kuvama.
Pardaarvuti 3 94.
Juhi infokeskus 3 92.
Hooldusinfo 3 200.

Näidikud ja juhtseadised83Käigukasti näidik
Käigunäidikul näidatakse
poolautomaatse käigukasti režiimi või valitud käiku.
R:tagasikäikN:neutraalasendA:automaatrežiimkg:koormusrežiimV:talverežiimT:rakendada jalgpidurW:käigukasti elektroonikasüsteem
Poolautomaatne käigukast 3 135.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukoht võib eri
seadmetel erineda. Süüte
sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus

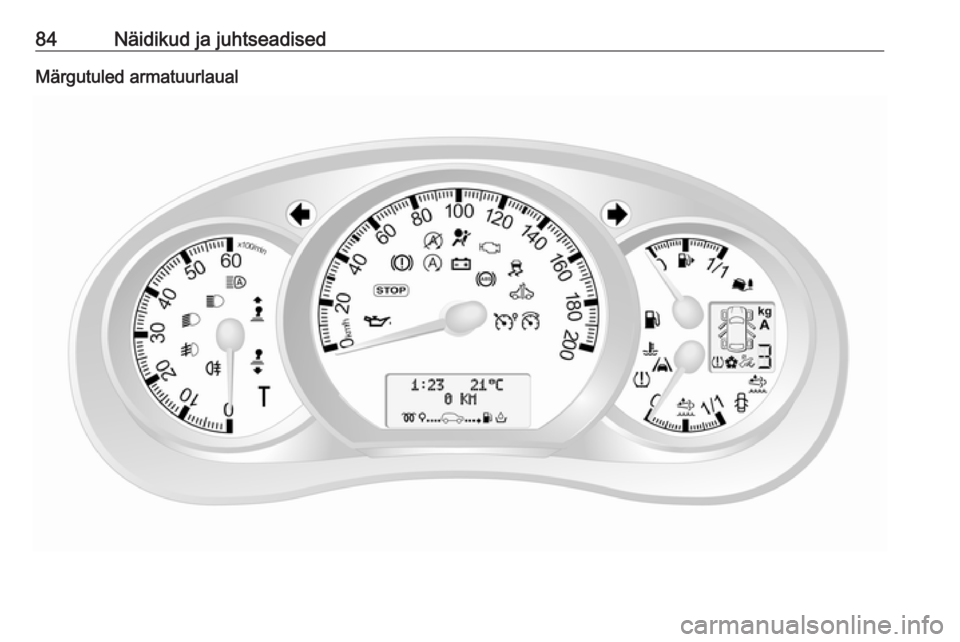

84Näidikud ja juhtseadisedMärgutuled armatuurlaual

Näidikud ja juhtseadised85Märgutuled näidikupaneelil
Märgutuled katusekonsoolil
ÜlevaadeOSuunatuli 3 86XTurvavöö kinnitamise meeldetu‐
letus 3 86vTurvapadjad ja turvavööpingutid
3 86WTurvapadja väljalülitamine
3 86pAkulaadimissüsteem 3 87ZTöötõrke märgutuli 3 87ASõiduki peatse hooldusvaja‐
duse märgutuli 3 87oHooldusnäidik 3 87CMootori seiskamine 3 87RPidurisüsteem 3 88uABS-i pidurisüsteem 3 88kjKõrgema ja madalama käigu
sisselülitamine 3 88ìSõidurajalt kõrvalekaldumise
hoiatussüsteem 3 88RElektrooniline stabiilsussüsteem
3 88ØElektrooniline stabiilsussüsteem
väljas 3 89WMootori jahutusvedeliku tempe‐
ratuur 3 89!Eelsoojendus 3 89YAdBlue 3 89wRehvirõhu jälgimissüsteem
3 89IMootoriõli surve 3 90YMadal kütusetase 3 90DPutostoa 3 123\Putostoa on välja lülitatud
3 1239Välisvalgustus 3 91CKaugtuli 3 91íKaugtulede abifunktsioon
3 91>Udutuli 3 91øTagumine udutuli 3 91mPüsikiiruse regulaator 3 91UPüsikiiruse regulaator koos
kiirusepiirikuga 3 91

86Näidikud ja juhtseadised&Sõidumeerik 3 91yUks on lahti 3 91
Suunatuli
Roheline sümbol O vilgub.
Vilgub, kui suunatuli või ohutuled on
sisse lülitatud.
Kiire vilkumine: suunatule lambi või
vastava kaitsme rike.
Kui suunatuled on sisse lülitatud,
kõlab hoiatuseks helisignaal.
Haagise vedamisel helisignaali
kõrgus muutub.
Lambi vahetamine 3 167.
Kaitsmed 3 175.
Suunatuled 3 100.
Turvavöö kinnitamise
meeldetuletus
Punane sümbol X põleb või vilgub.
Kui turvavöö pole kinnitatud, hakkab märgutuli X vilkuma, kui sõiduki kiirus
ületab ligikaudu 16 km/h. Umbes
90 sekundi jooksul kostub ka
hoiatussignaal.
Turvavöö kinnitamisel märgutuli
kustub.9 Hoiatus
Turvavöö tuleb kinnitada enne iga
sõitu.
Avarii korral ohustavad turvavööd
mittekasutavad inimesed oma
kaassõitjaid ja iseennast.
Kolmepunktikinnitusega turvavööd
3 49.
Turvapadjad ja
turvavööpingutid
Kollane sümbol v põleb.
Kui süüde on sisse lülitatud, põleb
märgutuli lühikest aega. Kui märgutuli
ei sütti või põleb sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.
9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 48, 3 51.
Turvapadja väljalülitamine W põleb kollasena, kui süüde on
sisse lülitatud ja jääb põlema, kui juhi
kõrvalistme turvapadi on välja
lülitatud 3 55.
9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Turvapadjasüsteem 3 51,
turvavööpingutid 3 48, turvapadja
väljalülitamine 3 55.
