2016.5 OPEL MOVANO_B Omaniku käsiraamat (in Estonian)

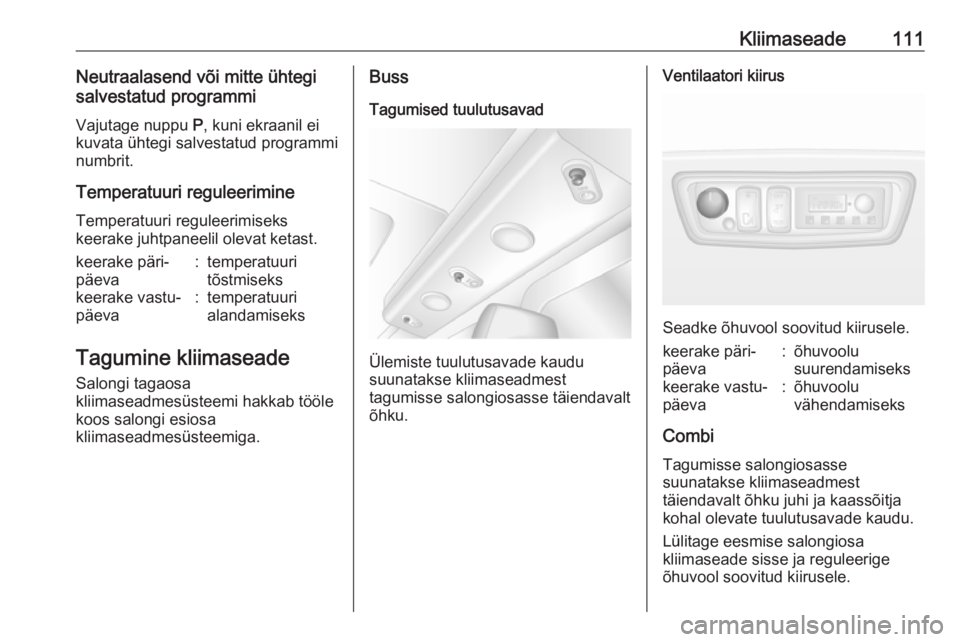

Kliimaseade111Neutraalasend või mitte ühtegi
salvestatud programmi
Vajutage nuppu P, kuni ekraanil ei
kuvata ühtegi salvestatud programmi
numbrit.
Temperatuuri reguleerimine
Temperatuuri reguleerimiseks
keerake juhtpaneelil olevat ketast.keerake päri‐
päeva:temperatuuri
tõstmisekskeerake vastu‐
päeva:temperatuuri
alandamiseks
Tagumine kliimaseade
Salongi tagaosa
kliimaseadmesüsteemi hakkab tööle
koos salongi esiosa
kliimaseadmesüsteemiga.
Buss
Tagumised tuulutusavad
Ülemiste tuulutusavade kaudu
suunatakse kliimaseadmest
tagumisse salongiosasse täiendavalt õhku.
Ventilaatori kiirus
Seadke õhuvool soovitud kiirusele.
keerake päri‐
päeva:õhuvoolu
suurendamisekskeerake vastu‐
päeva:õhuvoolu
vähendamiseks
Combi
Tagumisse salongiosasse
suunatakse kliimaseadmest
täiendavalt õhku juhi ja kaassõitja
kohal olevate tuulutusavade kaudu.
Lülitage eesmise salongiosa
kliimaseade sisse ja reguleerige
õhuvool soovitud kiirusele.

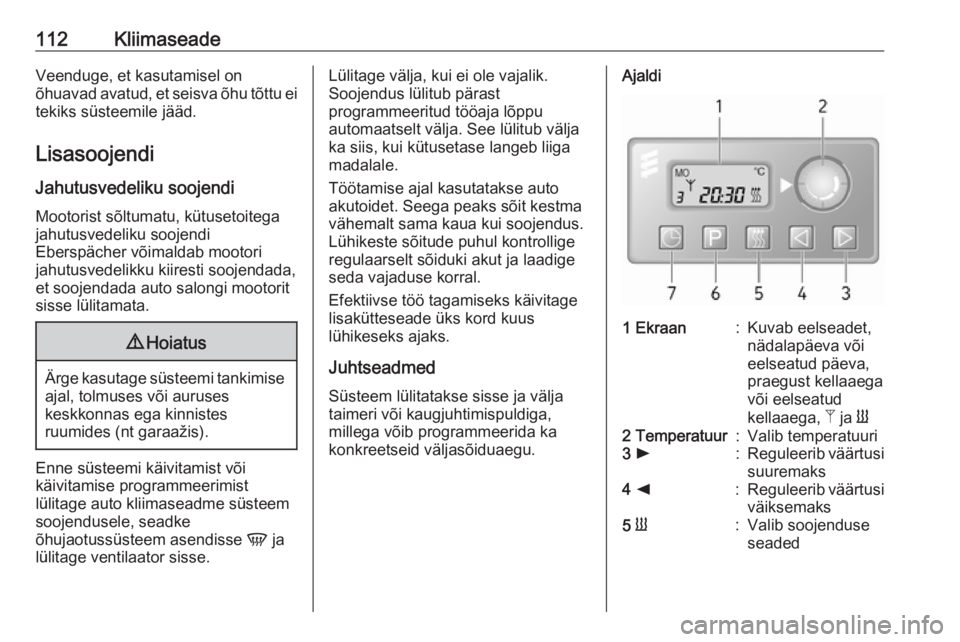

112KliimaseadeVeenduge, et kasutamisel on
õhuavad avatud, et seisva õhu tõttu ei
tekiks süsteemile jääd.
Lisasoojendi
Jahutusvedeliku soojendi Mootorist sõltumatu, kütusetoitega
jahutusvedeliku soojendi
Eberspächer võimaldab mootori
jahutusvedelikku kiiresti soojendada, et soojendada auto salongi mootorit
sisse lülitamata.9 Hoiatus
Ärge kasutage süsteemi tankimise
ajal, tolmuses või auruses
keskkonnas ega kinnistes
ruumides (nt garaažis).
Enne süsteemi käivitamist või
käivitamise programmeerimist
lülitage auto kliimaseadme süsteem
soojendusele, seadke
õhujaotussüsteem asendisse V ja
lülitage ventilaator sisse.
Lülitage välja, kui ei ole vajalik.
Soojendus lülitub pärast
programmeeritud tööaja lõppu
automaatselt välja. See lülitub välja
ka siis, kui kütusetase langeb liiga
madalale.
Töötamise ajal kasutatakse auto
akutoidet. Seega peaks sõit kestma
vähemalt sama kaua kui soojendus.
Lühikeste sõitude puhul kontrollige
regulaarselt sõiduki akut ja laadige
seda vajaduse korral.
Efektiivse töö tagamiseks käivitage
lisakütteseade üks kord kuus
lühikeseks ajaks.
Juhtseadmed
Süsteem lülitatakse sisse ja välja taimeri või kaugjuhtimispuldiga,
millega võib programmeerida ka
konkreetseid väljasõiduaegu.Ajaldi1 Ekraan:Kuvab eelseadet,
nädalapäeva või
eelseatud päeva,
praegust kellaaega
või eelseatud
kellaaega, Z ja Y2 Temperatuur:Valib temperatuuri3 l:Reguleerib väärtusi
suuremaks4 k:Reguleerib väärtusi
väiksemaks5 Y:Valib soojenduse
seaded

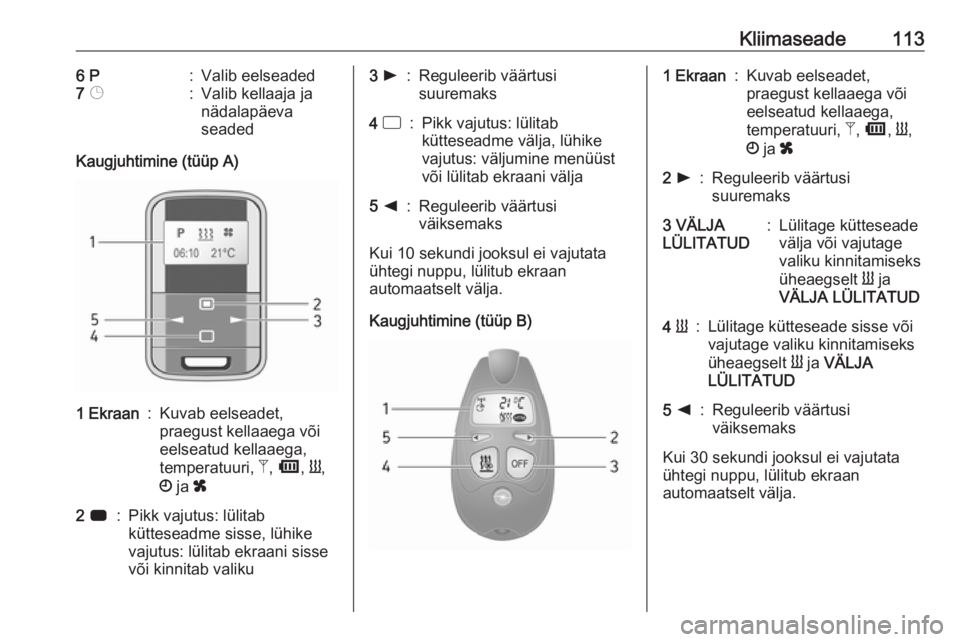

Kliimaseade1136 P:Valib eelseaded7 Þ:Valib kellaaja ja
nädalapäeva
seaded
Kaugjuhtimine (tüüp A)
1 Ekraan:Kuvab eelseadet,
praegust kellaaega või
eelseatud kellaaega,
temperatuuri, Z, Ü , Y ,
Ö ja x2 7:Pikk vajutus: lülitab
kütteseadme sisse, lühike
vajutus: lülitab ekraani sisse
või kinnitab valiku3 l:Reguleerib väärtusi
suuremaks4 d:Pikk vajutus: lülitab
kütteseadme välja, lühike
vajutus: väljumine menüüst
või lülitab ekraani välja5 k:Reguleerib väärtusi
väiksemaks
Kui 10 sekundi jooksul ei vajutata
ühtegi nuppu, lülitub ekraan
automaatselt välja.
Kaugjuhtimine (tüüp B)
1 Ekraan:Kuvab eelseadet,
praegust kellaaega või
eelseatud kellaaega,
temperatuuri, Z, Ü , Y ,
Ö ja x2 l:Reguleerib väärtusi
suuremaks3 VÄLJA
LÜLITATUD:Lülitage kütteseade
välja või vajutage
valiku kinnitamiseks
üheaegselt Y ja
VÄLJA LÜLITATUD4 Y:Lülitage kütteseade sisse või
vajutage valiku kinnitamiseks
üheaegselt Y ja VÄLJA
LÜLITATUD5 k:Reguleerib väärtusi
väiksemaks
Kui 30 sekundi jooksul ei vajutata
ühtegi nuppu, lülitub ekraan
automaatselt välja.

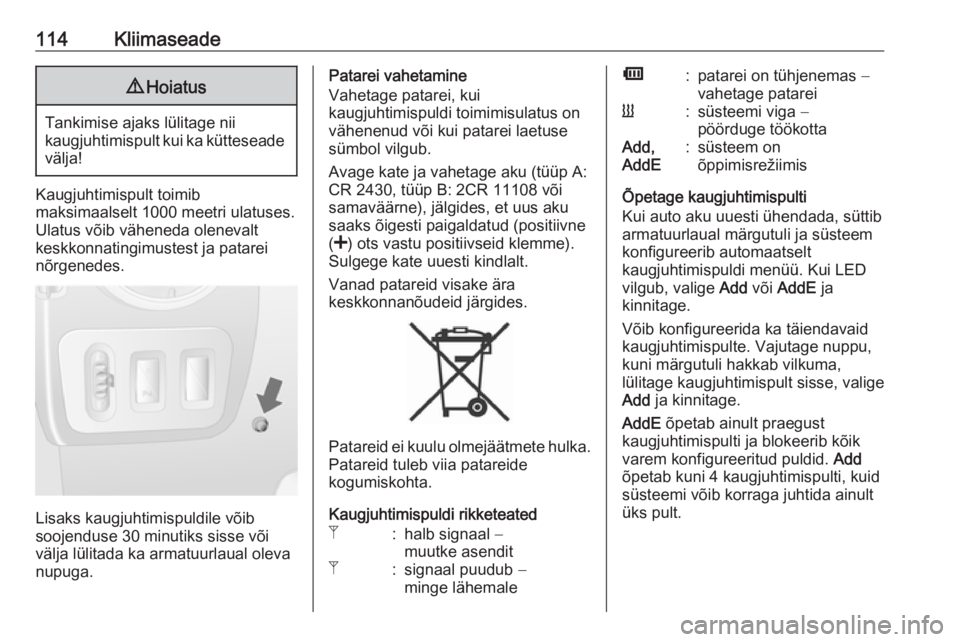

114Kliimaseade9Hoiatus
Tankimise ajaks lülitage nii
kaugjuhtimispult kui ka kütteseade välja!
Kaugjuhtimispult toimib
maksimaalselt 1000 meetri ulatuses.
Ulatus võib väheneda olenevalt
keskkonnatingimustest ja patarei
nõrgenedes.
Lisaks kaugjuhtimispuldile võib
soojenduse 30 minutiks sisse või
välja lülitada ka armatuurlaual oleva
nupuga.
Patarei vahetamine
Vahetage patarei, kui
kaugjuhtimispuldi toimimisulatus on
vähenenud või kui patarei laetuse
sümbol vilgub.
Avage kate ja vahetage aku (tüüp A:
CR 2430, tüüp B: 2CR 11108 või
samaväärne), jälgides, et uus aku saaks õigesti paigaldatud (positiivne
( < ) ots vastu positiivseid klemme).
Sulgege kate uuesti kindlalt.
Vanad patareid visake ära
keskkonnanõudeid järgides.
Patareid ei kuulu olmejäätmete hulka.
Patareid tuleb viia patareide
kogumiskohta.
Kaugjuhtimispuldi rikketeated
Z:halb signaal −
muutke asenditZ:signaal puudub −
minge lähemaleÜ:patarei on tühjenemas −
vahetage patareiY:süsteemi viga −
pöörduge töökottaAdd,
AddE:süsteem on
õppimisrežiimis
Õpetage kaugjuhtimispulti
Kui auto aku uuesti ühendada, süttib
armatuurlaual märgutuli ja süsteem
konfigureerib automaatselt
kaugjuhtimispuldi menüü. Kui LED
vilgub, valige Add või AddE ja
kinnitage.
Võib konfigureerida ka täiendavaid
kaugjuhtimispulte. Vajutage nuppu,
kuni märgutuli hakkab vilkuma,
lülitage kaugjuhtimispult sisse, valige
Add ja kinnitage.
AddE õpetab ainult praegust
kaugjuhtimispulti ja blokeerib kõik
varem konfigureeritud puldid. Add
õpetab kuni 4 kaugjuhtimispulti, kuid
süsteemi võib korraga juhtida ainult
üks pult.

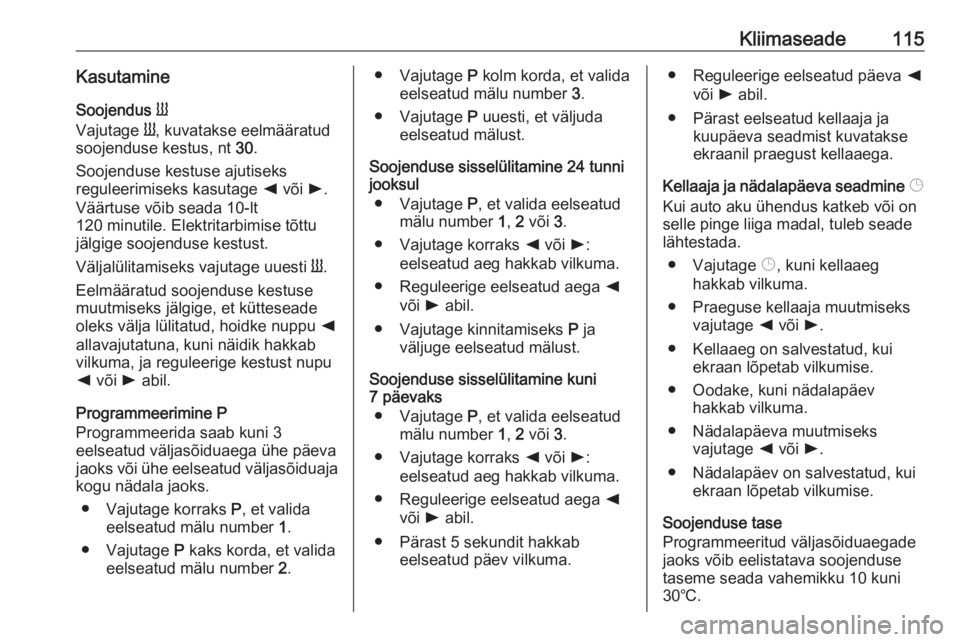

Kliimaseade115KasutamineSoojendus Y
Vajutage Y, kuvatakse eelmääratud
soojenduse kestus, nt 30.
Soojenduse kestuse ajutiseks
reguleerimiseks kasutage k või l.
Väärtuse võib seada 10-lt
120 minutile. Elektritarbimise tõttu
jälgige soojenduse kestust.
Väljalülitamiseks vajutage uuesti Y.
Eelmääratud soojenduse kestuse
muutmiseks jälgige, et kütteseade
oleks välja lülitatud, hoidke nuppu k
allavajutatuna, kuni näidik hakkab
vilkuma, ja reguleerige kestust nupu
k või l abil.
Programmeerimine P
Programmeerida saab kuni 3
eelseatud väljasõiduaega ühe päeva
jaoks või ühe eelseatud väljasõiduaja
kogu nädala jaoks.
● Vajutage korraks P, et valida
eelseatud mälu number 1.
● Vajutage P kaks korda, et valida
eelseatud mälu number 2.● Vajutage P kolm korda, et valida
eelseatud mälu number 3.
● Vajutage P uuesti, et väljuda
eelseatud mälust.
Soojenduse sisselülitamine 24 tunni jooksul
● Vajutage P, et valida eelseatud
mälu number 1, 2 või 3.
● Vajutage korraks k või l:
eelseatud aeg hakkab vilkuma.
● Reguleerige eelseatud aega k
või l abil.
● Vajutage kinnitamiseks P ja
väljuge eelseatud mälust.
Soojenduse sisselülitamine kuni
7 päevaks
● Vajutage P, et valida eelseatud
mälu number 1, 2 või 3.
● Vajutage korraks k või l:
eelseatud aeg hakkab vilkuma.
● Reguleerige eelseatud aega k
või l abil.
● Pärast 5 sekundit hakkab eelseatud päev vilkuma.● Reguleerige eelseatud päeva k
või l abil.
● Pärast eelseatud kellaaja ja kuupäeva seadmist kuvatakse
ekraanil praegust kellaaega.
Kellaaja ja nädalapäeva seadmine Þ
Kui auto aku ühendus katkeb või on selle pinge liiga madal, tuleb seade
lähtestada.
● Vajutage Þ, kuni kellaaeg
hakkab vilkuma.
● Praeguse kellaaja muutmiseks vajutage k või l.
● Kellaaeg on salvestatud, kui ekraan lõpetab vilkumise.
● Oodake, kuni nädalapäev hakkab vilkuma.
● Nädalapäeva muutmiseks vajutage k või l.
● Nädalapäev on salvestatud, kui ekraan lõpetab vilkumise.
Soojenduse tase
Programmeeritud väljasõiduaegade
jaoks võib eelistatava soojenduse
taseme seada vahemikku 10 kuni
30℃.

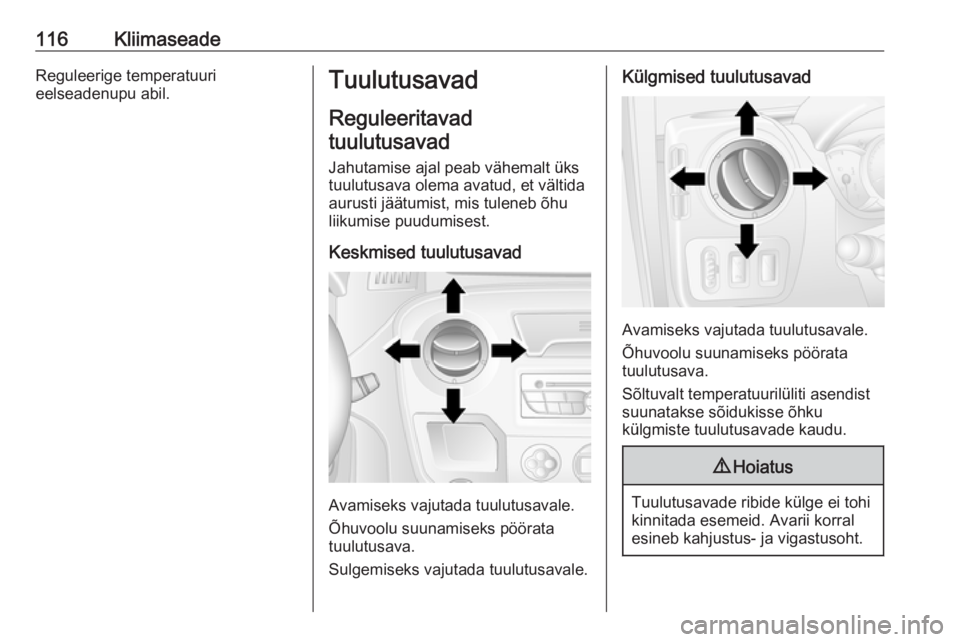

116KliimaseadeReguleerige temperatuuri
eelseadenupu abil.Tuulutusavad
Reguleeritavad tuulutusavad
Jahutamise ajal peab vähemalt üks
tuulutusava olema avatud, et vältida
aurusti jäätumist, mis tuleneb õhu
liikumise puudumisest.
Keskmised tuulutusavad
Avamiseks vajutada tuulutusavale.
Õhuvoolu suunamiseks pöörata
tuulutusava.
Sulgemiseks vajutada tuulutusavale.
Külgmised tuulutusavad
Avamiseks vajutada tuulutusavale.
Õhuvoolu suunamiseks pöörata
tuulutusava.
Sõltuvalt temperatuurilüliti asendist
suunatakse sõidukisse õhku
külgmiste tuulutusavade kaudu.
9 Hoiatus
Tuulutusavade ribide külge ei tohi
kinnitada esemeid. Avarii korral
esineb kahjustus- ja vigastusoht.

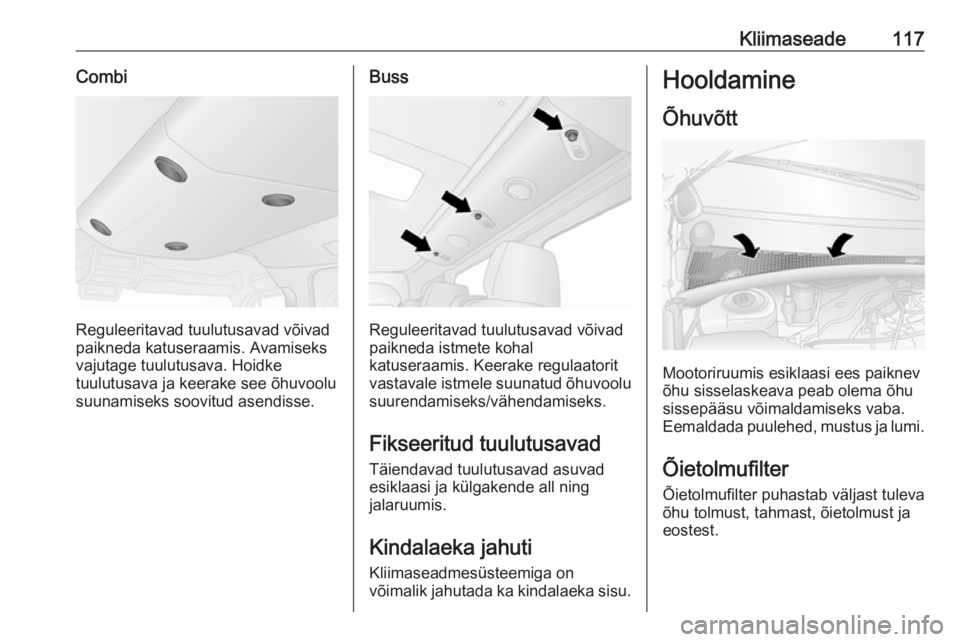

Kliimaseade117Combi
Reguleeritavad tuulutusavad võivad
paikneda katuseraamis. Avamiseks vajutage tuulutusava. Hoidke
tuulutusava ja keerake see õhuvoolu
suunamiseks soovitud asendisse.
Buss
Reguleeritavad tuulutusavad võivad
paikneda istmete kohal
katuseraamis. Keerake regulaatorit
vastavale istmele suunatud õhuvoolu
suurendamiseks/vähendamiseks.
Fikseeritud tuulutusavad
Täiendavad tuulutusavad asuvad
esiklaasi ja külgakende all ning
jalaruumis.
Kindalaeka jahuti
Kliimaseadmesüsteemiga on
võimalik jahutada ka kindalaeka sisu.
Hooldamine
Õhuvõtt
Mootoriruumis esiklaasi ees paiknev
õhu sisselaskeava peab olema õhu
sissepääsu võimaldamiseks vaba.
Eemaldada puulehed, mustus ja lumi.
Õietolmufilter Õietolmufilter puhastab väljast tuleva
õhu tolmust, tahmast, õietolmust ja
eostest.

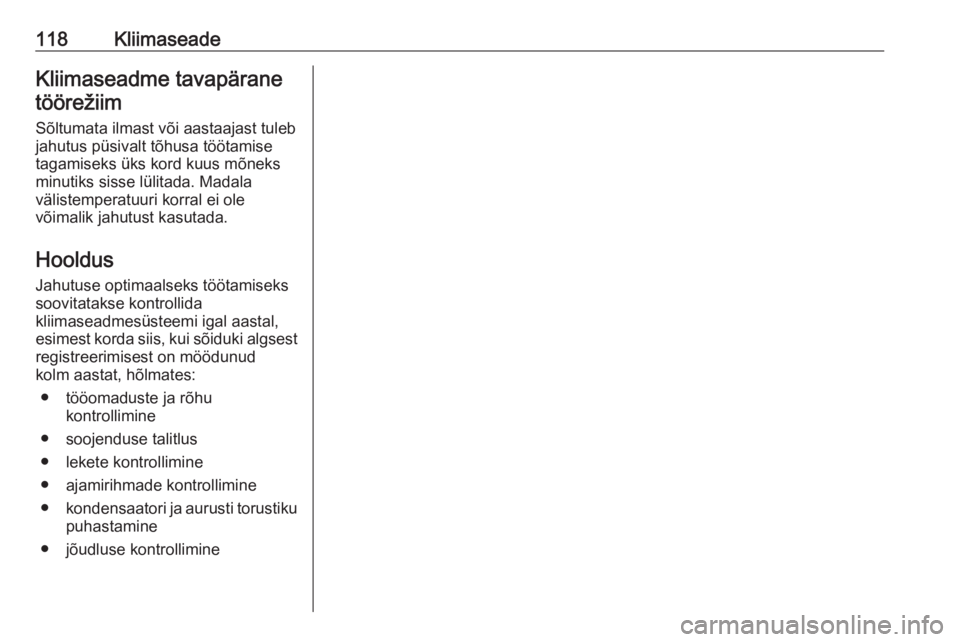

118KliimaseadeKliimaseadme tavapäranetöörežiim
Sõltumata ilmast või aastaajast tuleb
jahutus püsivalt tõhusa töötamise
tagamiseks üks kord kuus mõneks
minutiks sisse lülitada. Madala
välistemperatuuri korral ei ole
võimalik jahutust kasutada.
Hooldus
Jahutuse optimaalseks töötamiseks
soovitatakse kontrollida
kliimaseadmesüsteemi igal aastal,
esimest korda siis, kui sõiduki algsest registreerimisest on möödunud
kolm aastat, hõlmates:
● tööomaduste ja rõhu kontrollimine
● soojenduse talitlus
● lekete kontrollimine
● ajamirihmade kontrollimine
● kondensaatori ja aurusti torustiku
puhastamine
● jõudluse kontrollimine
