2016.5 OPEL MOVANO_B Omaniku käsiraamat (in Estonian)

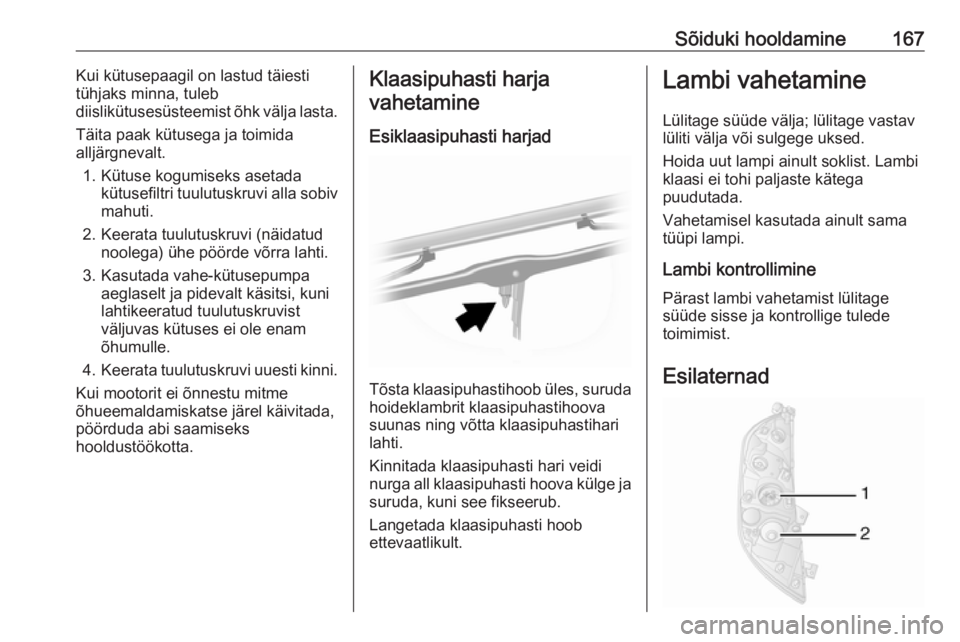

Sõiduki hooldamine167Kui kütusepaagil on lastud täiesti
tühjaks minna, tuleb
diislikütusesüsteemist õhk välja lasta.
Täita paak kütusega ja toimida
alljärgnevalt.
1. Kütuse kogumiseks asetada kütusefiltri tuulutuskruvi alla sobivmahuti.
2. Keerata tuulutuskruvi (näidatud noolega) ühe pöörde võrra lahti.
3. Kasutada vahe-kütusepumpa aeglaselt ja pidevalt käsitsi, kuni
lahtikeeratud tuulutuskruvist
väljuvas kütuses ei ole enam
õhumulle.
4. Keerata tuulutuskruvi uuesti kinni.
Kui mootorit ei õnnestu mitme
õhueemaldamiskatse järel käivitada,
pöörduda abi saamiseks
hooldustöökotta.Klaasipuhasti harja
vahetamine
Esiklaasipuhasti harjad
Tõsta klaasipuhastihoob üles, suruda
hoideklambrit klaasipuhastihoova
suunas ning võtta klaasipuhastihari
lahti.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Lambi vahetamine
Lülitage süüde välja; lülitage vastav lüliti välja või sulgege uksed.
Hoida uut lampi ainult soklist. Lambi
klaasi ei tohi paljaste kätega
puudutada.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.
Esilaternad

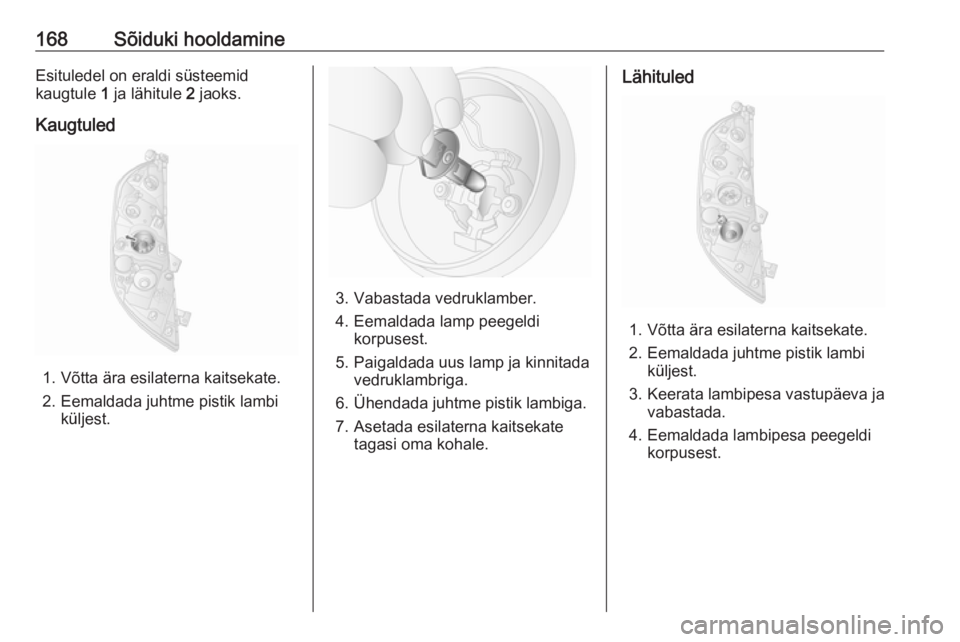

168Sõiduki hooldamineEsituledel on eraldi süsteemid
kaugtule 1 ja lähitule 2 jaoks.
Kaugtuled
1. Võtta ära esilaterna kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Vabastada vedruklamber.
4. Eemaldada lamp peegeldi korpusest.
5. Paigaldada uus lamp ja kinnitada vedruklambriga.
6. Ühendada juhtme pistik lambiga.
7. Asetada esilaterna kaitsekate tagasi oma kohale.
Lähituled
1. Võtta ära esilaterna kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Keerata lambipesa vastupäeva ja vabastada.
4. Eemaldada lambipesa peegeldi korpusest.

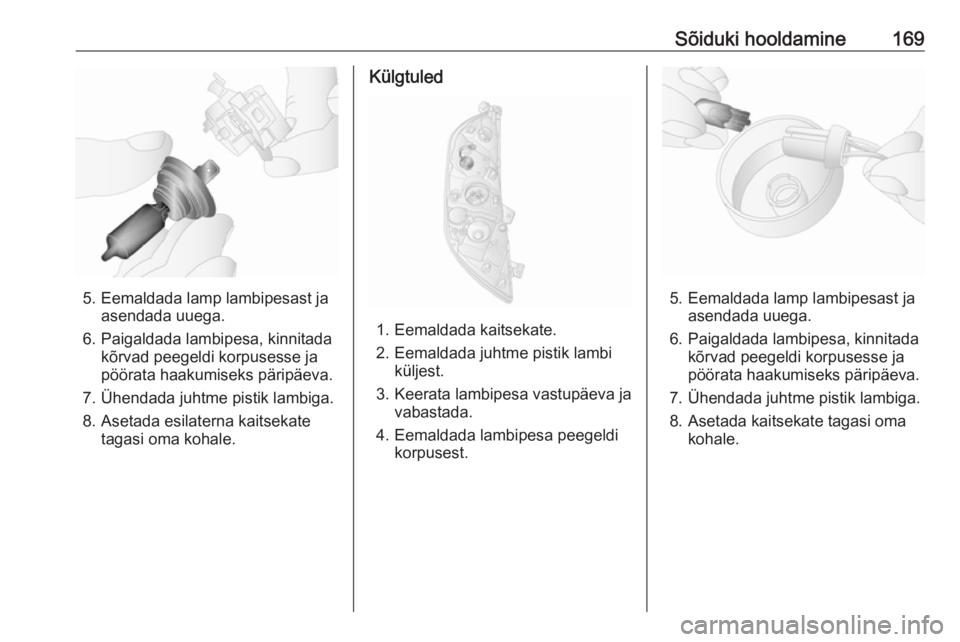

Sõiduki hooldamine169
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada esilaterna kaitsekate tagasi oma kohale.
Külgtuled
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Keerata lambipesa vastupäeva ja vabastada.
4. Eemaldada lambipesa peegeldi korpusest.
5. Eemaldada lamp lambipesast ja asendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada kaitsekate tagasi oma kohale.

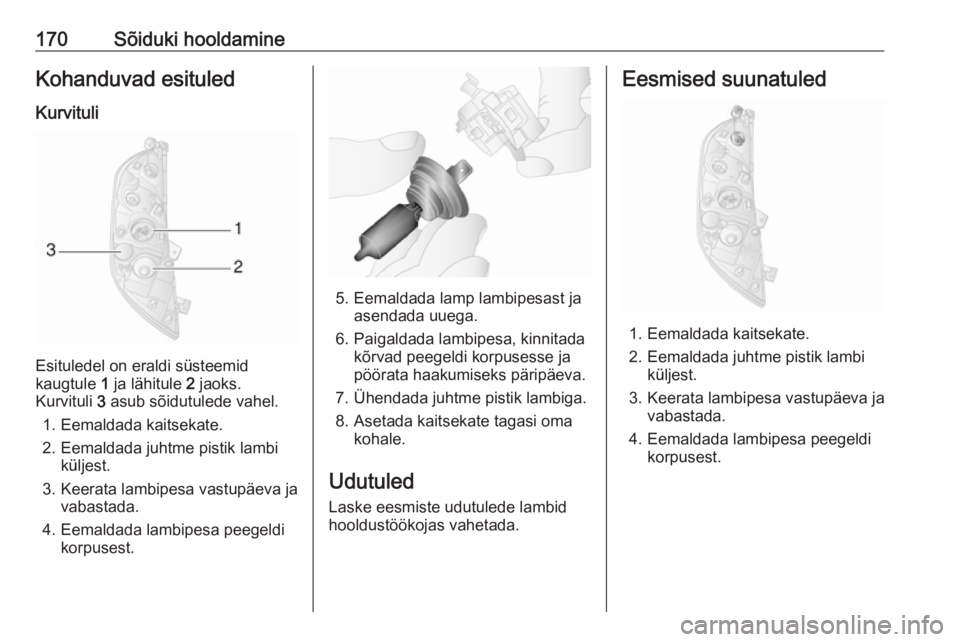

170Sõiduki hooldamineKohanduvad esituled
Kurvituli
Esituledel on eraldi süsteemid
kaugtule 1 ja lähitule 2 jaoks.
Kurvituli 3 asub sõidutulede vahel.
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Keerata lambipesa vastupäeva ja vabastada.
4. Eemaldada lambipesa peegeldi korpusest.
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada kaitsekate tagasi oma kohale.
Udutuled
Laske eesmiste udutulede lambid
hooldustöökojas vahetada.
Eesmised suunatuled
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Keerata lambipesa vastupäeva ja vabastada.
4. Eemaldada lambipesa peegeldi korpusest.

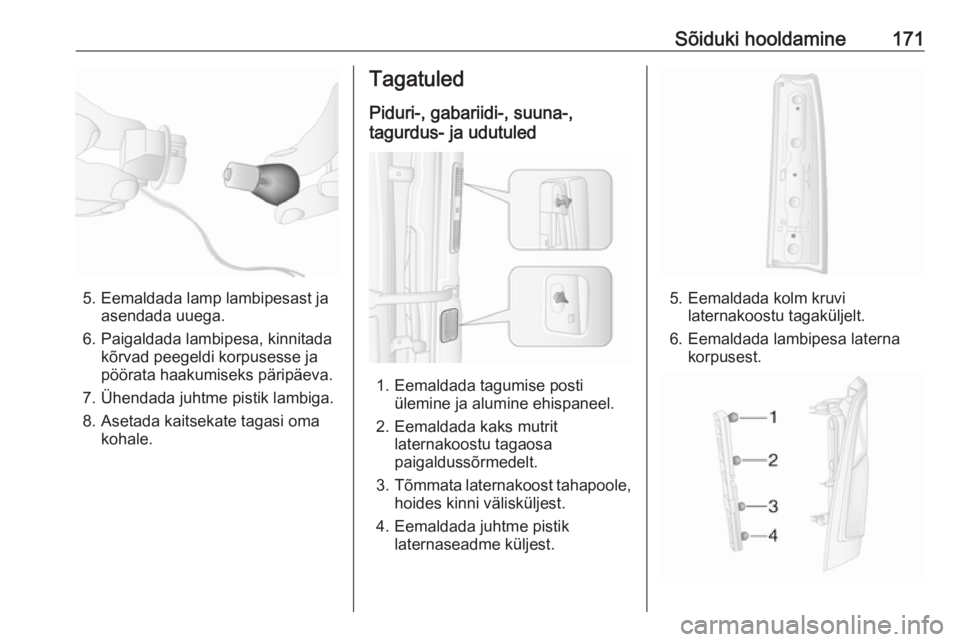

Sõiduki hooldamine171
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada kaitsekate tagasi oma kohale.
Tagatuled
Piduri-, gabariidi-, suuna-,
tagurdus- ja udutuled
1. Eemaldada tagumise posti ülemine ja alumine ehispaneel.
2. Eemaldada kaks mutrit laternakoostu tagaosa
paigaldussõrmedelt.
3. Tõmmata laternakoost tahapoole,
hoides kinni välisküljest.
4. Eemaldada juhtme pistik laternaseadme küljest.
5. Eemaldada kolm kruvi laternakoostu tagaküljelt.
6. Eemaldada lambipesa laterna korpusest.

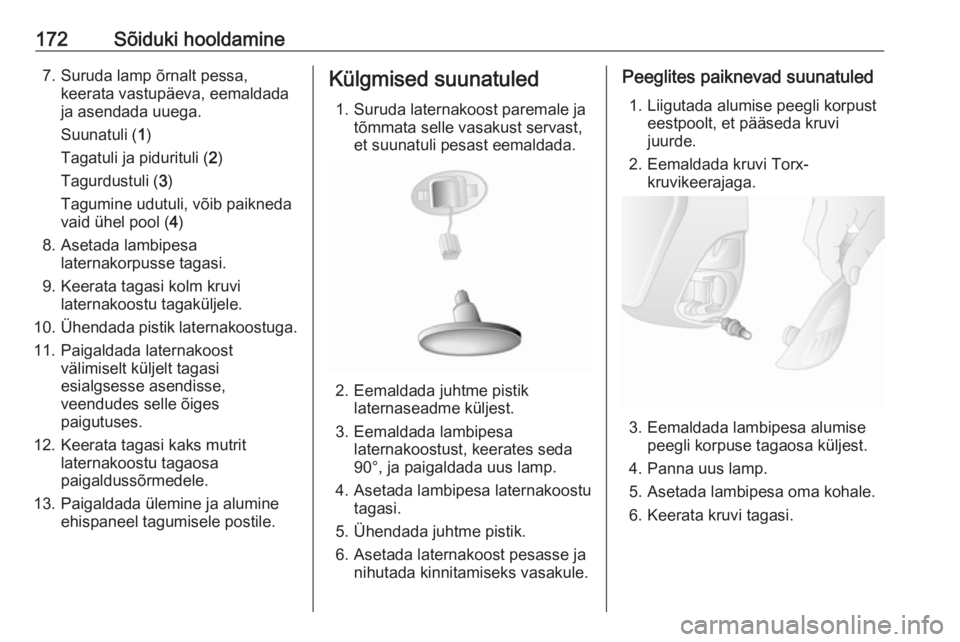

172Sõiduki hooldamine7. Suruda lamp õrnalt pessa,keerata vastupäeva, eemaldada
ja asendada uuega.
Suunatuli ( 1)
Tagatuli ja pidurituli ( 2)
Tagurdustuli ( 3)
Tagumine udutuli, võib paikneda
vaid ühel pool ( 4)
8. Asetada lambipesa laternakorpusse tagasi.
9. Keerata tagasi kolm kruvi laternakoostu tagaküljele.
10. Ühendada pistik laternakoostuga.
11. Paigaldada laternakoost välimiselt küljelt tagasi
esialgsesse asendisse,
veendudes selle õiges
paigutuses.
12. Keerata tagasi kaks mutrit laternakoostu tagaosa
paigaldussõrmedele.
13. Paigaldada ülemine ja alumine ehispaneel tagumisele postile.Külgmised suunatuled
1. Suruda laternakoost paremale ja tõmmata selle vasakust servast,
et suunatuli pesast eemaldada.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada lambipesa laternakoostust, keerates seda
90°, ja paigaldada uus lamp.
4. Asetada lambipesa laternakoostu tagasi.
5. Ühendada juhtme pistik. 6. Asetada laternakoost pesasse ja nihutada kinnitamiseks vasakule.
Peeglites paiknevad suunatuled
1. Liigutada alumise peegli korpust eestpoolt, et pääseda kruvi
juurde.
2. Eemaldada kruvi Torx- kruvikeerajaga.
3. Eemaldada lambipesa alumisepeegli korpuse tagaosa küljest.
4. Panna uus lamp.
5. Asetada lambipesa oma kohale. 6. Keerata kruvi tagasi.

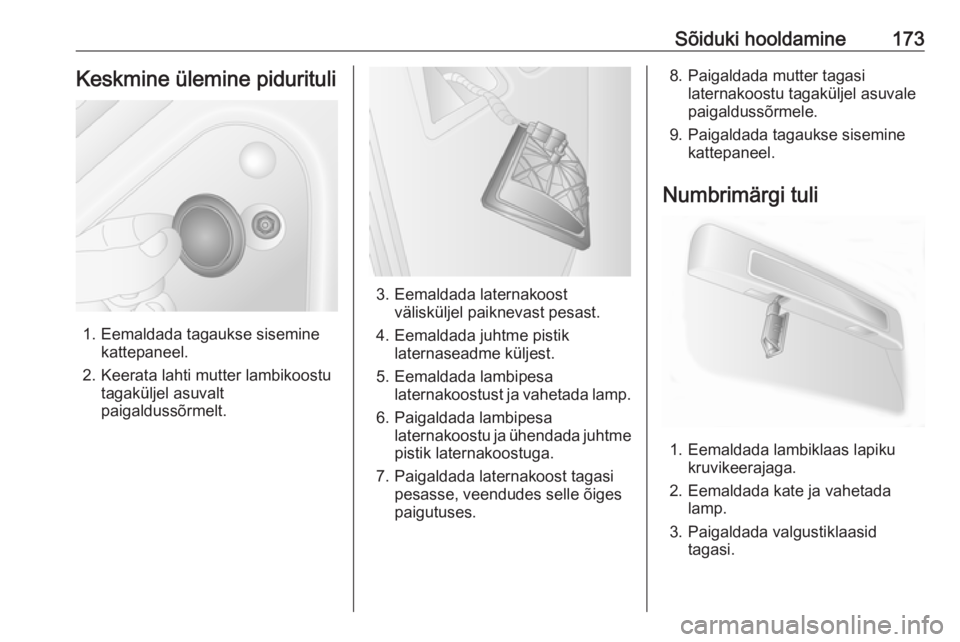

Sõiduki hooldamine173Keskmine ülemine pidurituli
1. Eemaldada tagaukse siseminekattepaneel.
2. Keerata lahti mutter lambikoostu tagaküljel asuvalt
paigaldussõrmelt.
3. Eemaldada laternakoost välisküljel paiknevast pesast.
4. Eemaldada juhtme pistik laternaseadme küljest.
5. Eemaldada lambipesa laternakoostust ja vahetada lamp.
6. Paigaldada lambipesa laternakoostu ja ühendada juhtmepistik laternakoostuga.
7. Paigaldada laternakoost tagasi pesasse, veendudes selle õiges
paigutuses.
8. Paigaldada mutter tagasi laternakoostu tagaküljel asuvale
paigaldussõrmele.
9. Paigaldada tagaukse sisemine kattepaneel.
Numbrimärgi tuli
1. Eemaldada lambiklaas lapiku kruvikeerajaga.
2. Eemaldada kate ja vahetada lamp.
3. Paigaldada valgustiklaasid tagasi.

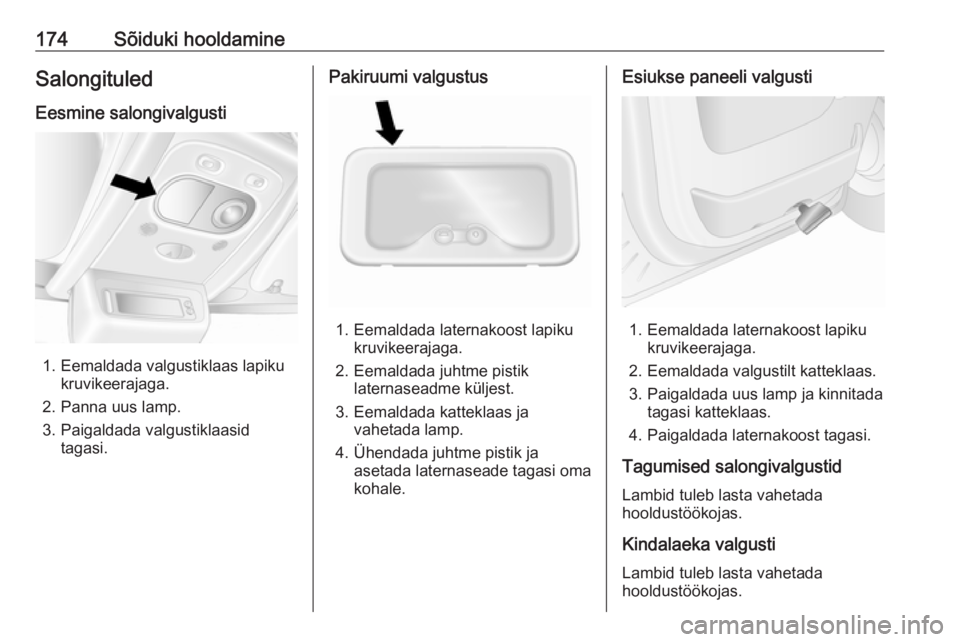

174Sõiduki hooldamineSalongituledEesmine salongivalgusti
1. Eemaldada valgustiklaas lapiku kruvikeerajaga.
2. Panna uus lamp.
3. Paigaldada valgustiklaasid tagasi.
Pakiruumi valgustus
1. Eemaldada laternakoost lapikukruvikeerajaga.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada katteklaas ja vahetada lamp.
4. Ühendada juhtme pistik ja asetada laternaseade tagasi oma
kohale.
Esiukse paneeli valgusti
1. Eemaldada laternakoost lapiku kruvikeerajaga.
2. Eemaldada valgustilt katteklaas.
3. Paigaldada uus lamp ja kinnitada tagasi katteklaas.
4. Paigaldada laternakoost tagasi.
Tagumised salongivalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Kindalaeka valgusti Lambid tuleb lasta vahetada
hooldustöökojas.
