2016.5 OPEL MOVANO_B Ohjekirja (in Finnish)

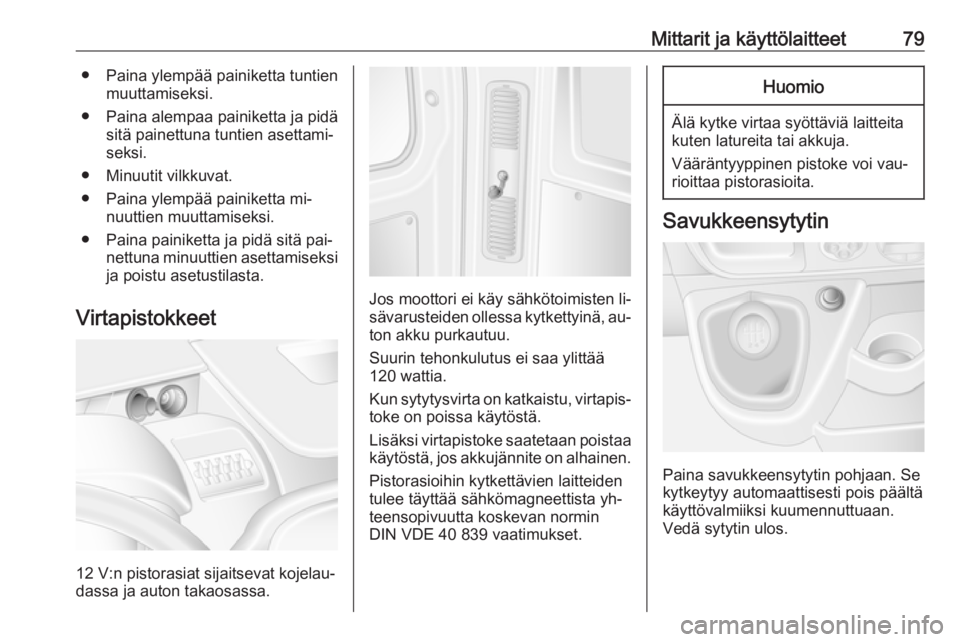

Mittarit ja käyttölaitteet79● Paina ylempää painiketta tuntienmuuttamiseksi.
● Paina alempaa painiketta ja pidä sitä painettuna tuntien asettami‐
seksi.
● Minuutit vilkkuvat.
● Paina ylempää painiketta mi‐ nuuttien muuttamiseksi.
● Paina painiketta ja pidä sitä pai‐ nettuna minuuttien asettamiseksija poistu asetustilasta.
Virtapistokkeet
12 V:n pistorasiat sijaitsevat kojelau‐
dassa ja auton takaosassa.
Jos moottori ei käy sähkötoimisten li‐ sävarusteiden ollessa kytkettyinä, au‐ ton akku purkautuu.
Suurin tehonkulutus ei saa ylittää
120 wattia.
Kun sytytysvirta on katkaistu, virtapis‐
toke on poissa käytöstä.
Lisäksi virtapistoke saatetaan poistaa
käytöstä, jos akkujännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista yh‐
teensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
Huomio
Älä kytke virtaa syöttäviä laitteita
kuten latureita tai akkuja.
Vääräntyyppinen pistoke voi vau‐
rioittaa pistorasioita.
Savukkeensytytin
Paina savukkeensytytin pohjaan. Se
kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.

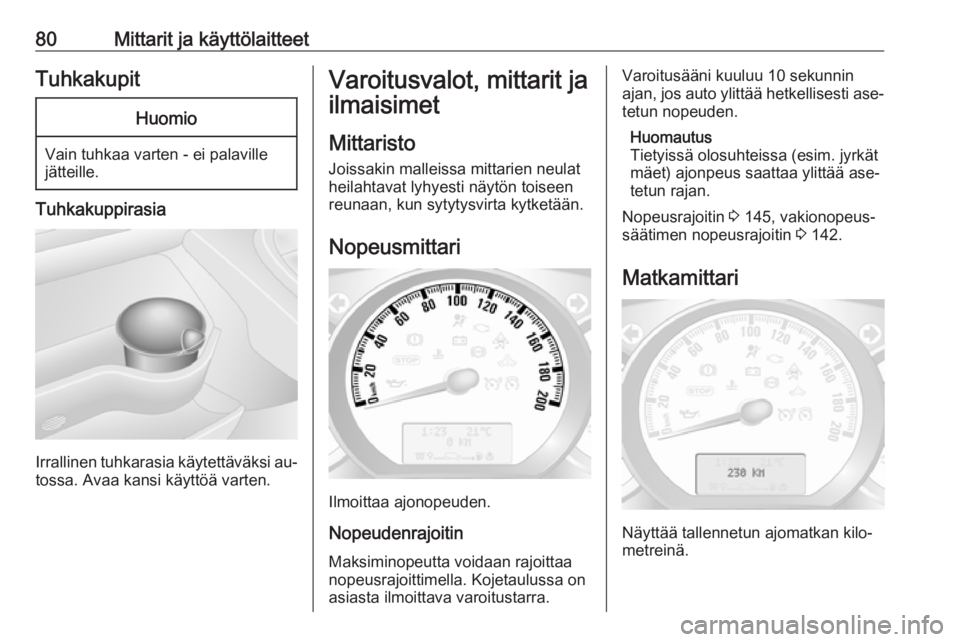

80Mittarit ja käyttölaitteetTuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia
Irrallinen tuhkarasia käytettäväksi au‐ tossa. Avaa kansi käyttöä varten.
Varoitusvalot, mittarit ja
ilmaisimet
Mittaristo
Joissakin malleissa mittarien neulat
heilahtavat lyhyesti näytön toiseen
reunaan, kun sytytysvirta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden. Nopeudenrajoitin
Maksiminopeutta voidaan rajoittaa nopeusrajoittimella. Kojetaulussa on
asiasta ilmoittava varoitustarra.
Varoitusääni kuuluu 10 sekunnin
ajan, jos auto ylittää hetkellisesti ase‐ tetun nopeuden.
Huomautus
Tietyissä olosuhteissa (esim. jyrkät
mäet) ajonpeus saattaa ylittää ase‐
tetun rajan.
Nopeusrajoitin 3 145, vakionopeus‐
säätimen nopeusrajoitin 3 142.
Matkamittari
Näyttää tallennetun ajomatkan kilo‐
metreinä.

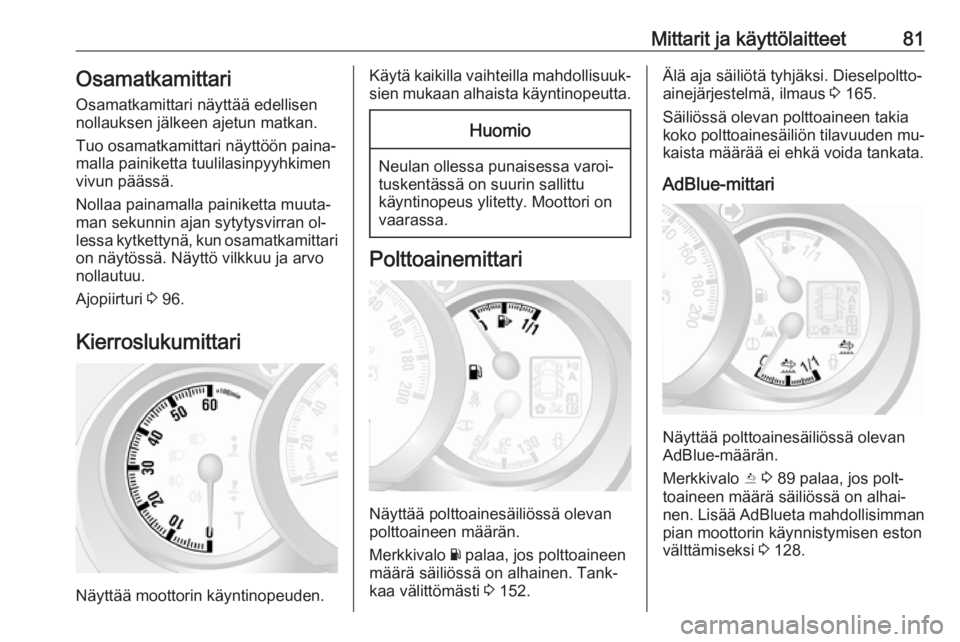

Mittarit ja käyttölaitteet81OsamatkamittariOsamatkamittari näyttää edellisen
nollauksen jälkeen ajetun matkan.
Tuo osamatkamittari näyttöön paina‐
malla painiketta tuulilasinpyyhkimen vivun päässä.
Nollaa painamalla painiketta muuta‐
man sekunnin ajan sytytysvirran ol‐ lessa kytkettynä, kun osamatkamittari
on näytössä. Näyttö vilkkuu ja arvo
nollautuu.
Ajopiirturi 3 96.
Kierroslukumittari
Näyttää moottorin käyntinopeuden.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoainesäiliössä olevan
polttoaineen määrän.
Merkkivalo Y palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi 3 152.
Älä aja säiliötä tyhjäksi. Dieselpoltto‐
ainejärjestelmä, ilmaus 3 165.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.
AdBlue-mittari
Näyttää polttoainesäiliössä olevan
AdBlue-määrän.
Merkkivalo Y 3 89 palaa, jos polt‐
toaineen määrä säiliössä on alhai‐
nen. Lisää AdBlueta mahdollisimman pian moottorin käynnistymisen eston
välttämiseksi 3 128.

82Mittarit ja käyttölaitteetMoottorin jäähdytysnesteenlämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
vasen alue:moottori ei ole vielä toi‐
mintalämpötilassakeskialue:normaali toimintaläm‐
pötilaoikea alue:lämpötila liian korkea
Merkkivalo W palaa, jos lämpötila on
liian korkea 3 87, 3 89.
Huomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Fysikaalisista syistä johtuen jäähdy‐
tysnesteen lämpömittari näyttää jääh‐ dytysnesteen lämpötilan vain, jos
jäähdytysnestettä on riittävästi.
Moottoriöljyn määrän valvonta
Moottoriöljyn määrän näyttö on oikea
vain, jos auto on pysäköity tasaiselle
alustalle ja moottori on kylmä.
Jos moottoriöljyn määrä on oikea,
kun sytytysvirta kytketään, OIL
LEVEL CORRECT (öljytaso oikein)
näkyy hetkellisesti kuljettajan tieto‐
keskuksessa (DIC).
Jos moottoriöljyn määrä on minimita‐
son yläpuolella, paina pyyhinvivun
päässä olevaa ajotietokonepainiketta 30 sekunnin sisällä sytytysvirran kyt‐
kemisestä. Viesti OIL LEVEL
(öljytaso) näkyy yhdessä öljyn mää‐
rää osoittavien neliöiden kanssa.
Öljyn vähetessä neliöiden tilalle näyt‐ töön tulee viivoja.▢▢▢▢▢▢:enimmäistaso▢▢▢- - -:keskitaso- - - - - -:vähimmäistaso
Jos öljyn pinta laskee minimitasolle,
TOP-UP OIL LEVEL (korjaa
öljytaso) näkyy yhdessä merkkivalon
A kanssa 30 sekunnin ajan sytytys‐
virran kytkemisen jälkeen. Tarkista määrä ja lisää tarvittaessa moottori‐öljyä 3 160.
Poistu öljymäärän valvontanäytöstä
painamalla jompaakumpaa ajotieto‐
koneen painiketta.
Ajotietokone 3 94.
Huoltonäyttö Kun sytytysvirta kytketään, ennen
seuraavaa huoltoa jäljellä oleva ajo‐
matka näkyy hetkellisesti kuljettajan
tietokeskuksessa (DIC). Huoltoväli
saattaa vaihdella huomattavasti ajo-
olosuhteiden mukaan.

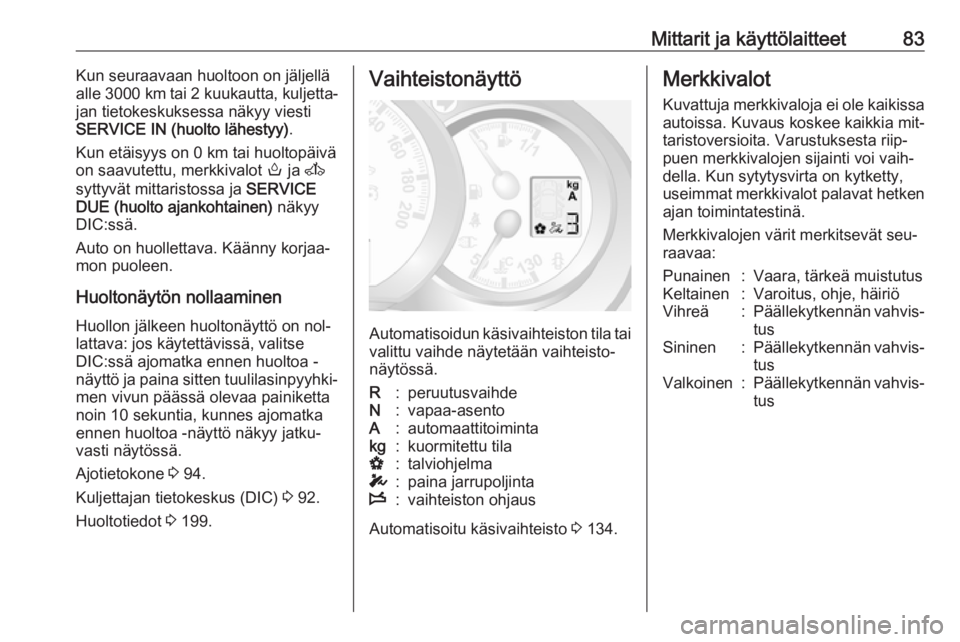

Mittarit ja käyttölaitteet83Kun seuraavaan huoltoon on jäljellä
alle 3000 km tai 2 kuukautta, kuljetta‐
jan tietokeskuksessa näkyy viesti SERVICE IN (huolto lähestyy) .
Kun etäisyys on 0 km tai huoltopäivä
on saavutettu, merkkivalot o ja A
syttyvät mittaristossa ja SERVICE
DUE (huolto ajankohtainen) näkyy
DIC:ssä.
Auto on huollettava. Käänny korjaa‐
mon puoleen.
Huoltonäytön nollaaminen
Huollon jälkeen huoltonäyttö on nol‐
lattava: jos käytettävissä, valitse
DIC:ssä ajomatka ennen huoltoa -
näyttö ja paina sitten tuulilasinpyyhki‐
men vivun päässä olevaa painiketta
noin 10 sekuntia, kunnes ajomatka
ennen huoltoa -näyttö näkyy jatku‐ vasti näytössä.
Ajotietokone 3 94.
Kuljettajan tietokeskus (DIC) 3 92.
Huoltotiedot 3 199.Vaihteistonäyttö
Automatisoidun käsivaihteiston tila tai
valittu vaihde näytetään vaihteisto‐
näytössä.
R:peruutusvaihdeN:vapaa-asentoA:automaattitoimintakg:kuormitettu tilaV:talviohjelmaT:paina jarrupoljintaW:vaihteiston ohjaus
Automatisoitu käsivaihteisto 3 134.
Merkkivalot
Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita. Varustuksesta riip‐
puen merkkivalojen sijainti voi vaih‐
della. Kun sytytysvirta on kytketty,
useimmat merkkivalot palavat hetken ajan toimintatestinä.
Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen:Vaara, tärkeä muistutusKeltainen:Varoitus, ohje, häiriöVihreä:Päällekytkennän vahvis‐
tusSininen:Päällekytkennän vahvis‐ tusValkoinen:Päällekytkennän vahvis‐tus

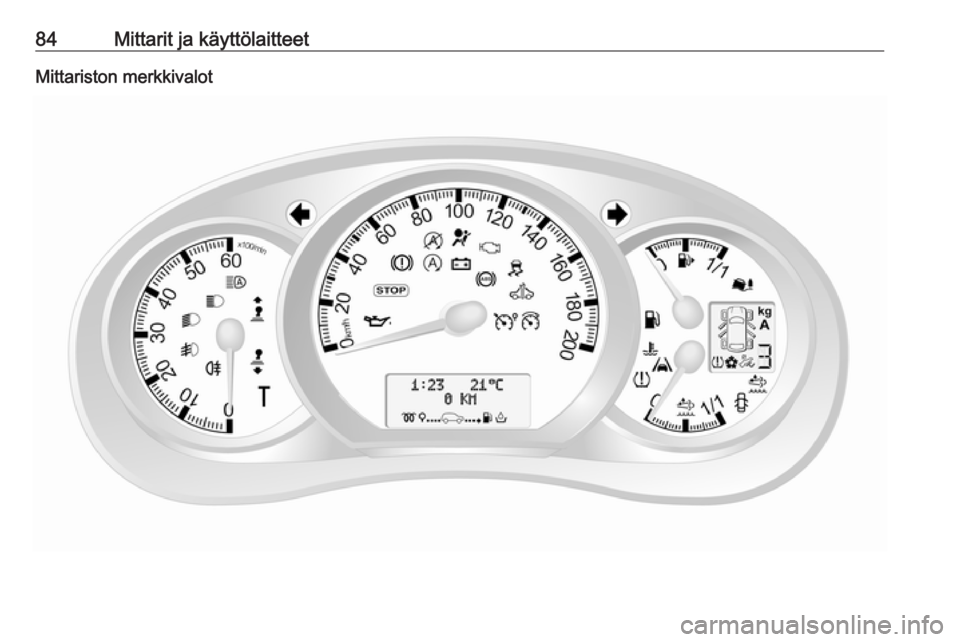

84Mittarit ja käyttölaitteetMittariston merkkivalot

Mittarit ja käyttölaitteet85Kojelaudan merkkivalot
Kattokonsolin merkkivalot
YleiskuvausOSuuntavilkku 3 86XTurvavyömuistutin 3 86vTurvatyynyt ja turvavyönkiris‐
timet 3 86WTurvatyynyn poistaminen
käytöstä 3 86pLatausjärjestelmä 3 87ZToimintahäiriön merkkivalo
3 87AHuolla auto pian 3 87oHuoltonäyttö 3 87CSammuta moottori 3 87RJarrujärjestelmä 3 88uLukkiutumaton jarrujärjestelmä
(ABS) 3 88kjVaihto ylös, vaihto alas 3 88ìKaistavahti 3 88RElektroninen ajonvakautusjär‐
jestelmä 3 88ØElektroninen ajonvakautusjär‐
jestelmä pois päältä 3 89WJäähdytysnesteen lämpötila
3 89!Esilämmitys 3 89YAdBlue 3 89wRengaspaineiden valvontajär‐
jestelmä 3 89IMoottorin öljynpaine 3 90YPolttoaine vähissä 3 90DAutostop 3 122\Autostop estetty 3 1229Ulkovalot 3 91CKaukovalot 3 91íKaukovaloapu 3 91>Sumuvalot 3 91øTakasumuvalo 3 91mVakionopeussäädin 3 91UVakionopeussäätimen nopeus‐
rajoitin 3 91&Ajopiirturi 3 91yOvi auki 3 91

86Mittarit ja käyttölaitteetSuuntavilkku
O vilkkuu vihreänä.
Vilkkuu suuntavalojen tai varoitusvilk‐ kujen ollessa kytkettyinä.
Nopea vilkkuminen: suuntavilkun
lamppu tai sulake on viallinen.
Suuntavilkkujen ollessa toiminnassa
kuuluu varoitusäänimerkki. Perävau‐
nua vedettäessä äänimerkin korkeus
muuttuu.
Lampun vaihto 3 166.
Sulakkeet 3 174.
Suuntavalot 3 100.
Turvavyömuistutin X palaa tai vilkkuu punaisena.
Jos turvavyötä ei ole kiinnitetty, merk‐ kivalo X vilkkuu auton nopeuden ylit‐
täessä noin 16 km/h. Varoitusääni
kuuluu myös noin 90 sekunnin ajan.
Jos turvavyö kiinnitetään, merkkivalo
sammuu.9 Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Kolmipisteturvavyöt 3 49.
Turvatyynyt ja turvavyönkiristimet
v palaa keltaisena.
Kytkettäessä sytytysvirta merkkivalo
palaa hetken. Jos se ei syty tai syttyy
ajon aikana, turvatyynyjärjestel‐
mässä on vika. Käänny korjaamon
puoleen. Turvatyynyt ja turvavöiden
esikiristimet eivät ehkä laukea onnet‐
tomuudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.
9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 48, 3 51.
Turvatyynyn poistaminen käytöstä
W palaa keltaisena, kun sytytysvirta
on kytketty, ja jää palamaan, jos etu‐
matkustajan turvatyyny on poissa
käytöstä 3 55.
