2016.5 OPEL MOVANO_B Ohjekirja (in Finnish)

Valaistus103Lukuvalot takana
Combi, Bus
Käytä kojelaudassa olevaa keinukyt‐
kintä:
paina l:päällepaina OFF:pois
Ovivalot c 3 101.
Kukin lukuvalo voidaan sitten sytyttää
tai sammuttaa erikseen ja kohdistaahaluttuun suuntaan.
Valaistusominaisuudet
Poistumisvalot
Ajovalot syttyvät n. 30 sekunniksi au‐
ton pysäköinnin ja järjestelmän akti‐
voinnin jälkeen.
Päällekytkentä 1. Katkaise sytytysvirta.
2. Poista virta-avain lukosta.
3. Vedä suuntavilkkuvipua ohjaus‐ pyörää kohti.
Tämä toimenpide voidaan toistaa
enintään neljä kertaa.

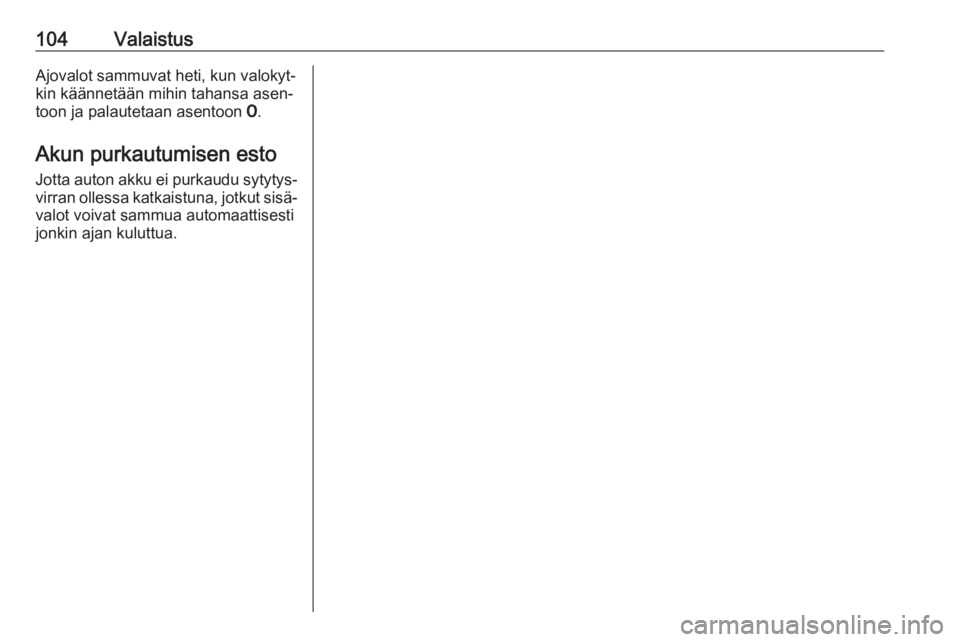

104ValaistusAjovalot sammuvat heti, kun valokyt‐
kin käännetään mihin tahansa asen‐
toon ja palautetaan asentoon 7.
Akun purkautumisen esto
Jotta auton akku ei purkaudu sytytys‐ virran ollessa katkaistuna, jotkut sisä‐ valot voivat sammua automaattisesti
jonkin ajan kuluttua.

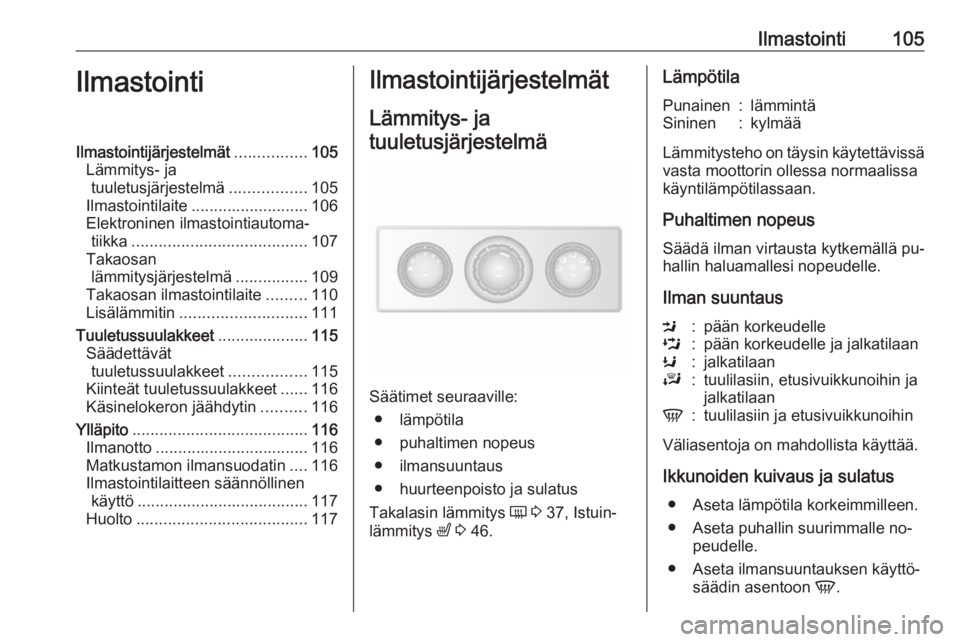

Ilmastointi105IlmastointiIlmastointijärjestelmät................105
Lämmitys- ja tuuletusjärjestelmä .................105
Ilmastointilaite .......................... 106
Elektroninen ilmastointiautoma‐ tiikka ....................................... 107
Takaosan lämmitysjärjestelmä ................109
Takaosan ilmastointilaite .........110
Lisälämmitin ............................ 111
Tuuletussuulakkeet ....................115
Säädettävät tuuletussuulakkeet .................115
Kiinteät tuuletussuulakkeet ......116
Käsinelokeron jäähdytin ..........116
Ylläpito ....................................... 116
Ilmanotto .................................. 116
Matkustamon ilmansuodatin ....116
Ilmastointilaitteen säännöllinen käyttö ...................................... 117
Huolto ...................................... 117Ilmastointijärjestelmät
Lämmitys- ja
tuuletusjärjestelmä
Säätimet seuraaville: ● lämpötila
● puhaltimen nopeus
● ilmansuuntaus
● huurteenpoisto ja sulatus
Takalasin lämmitys Ü 3 37, Istuin‐
lämmitys ß 3 46.
LämpötilaPunainen:lämmintäSininen:kylmää
Lämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Puhaltimen nopeusSäädä ilman virtausta kytkemällä pu‐
hallin haluamallesi nopeudelle.
Ilman suuntaus
M:pään korkeudelleL:pään korkeudelle ja jalkatilaanK:jalkatilaanJ:tuulilasiin, etusivuikkunoihin ja
jalkatilaanV:tuulilasiin ja etusivuikkunoihin
Väliasentoja on mahdollista käyttää.
Ikkunoiden kuivaus ja sulatus ● Aseta lämpötila korkeimmilleen.
● Aseta puhallin suurimmalle no‐ peudelle.
● Aseta ilmansuuntauksen käyttö‐ säädin asentoon V.

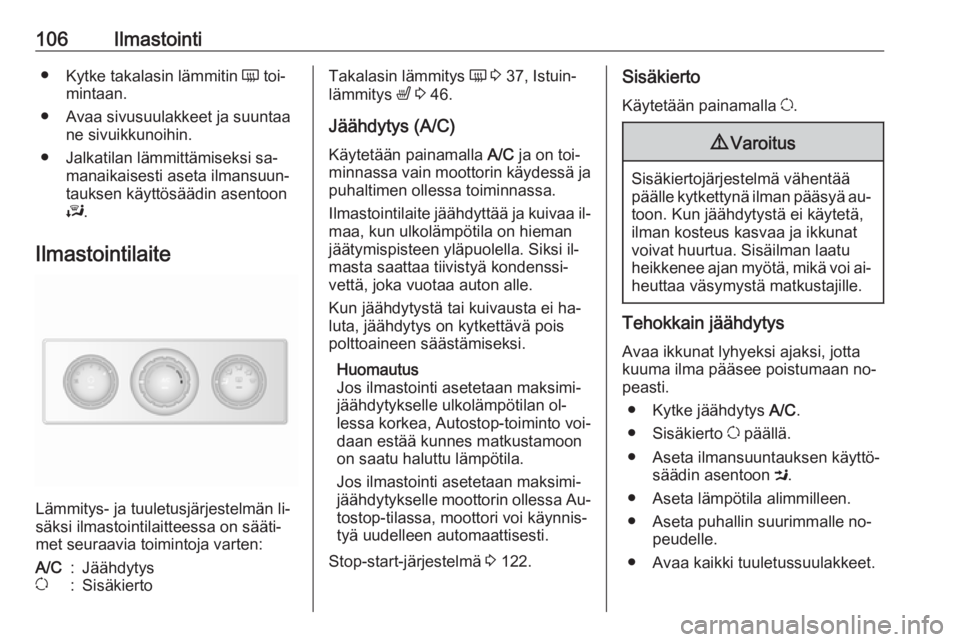

106Ilmastointi●Kytke takalasin lämmitin Ü toi‐
mintaan.
● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
● Jalkatilan lämmittämiseksi sa‐ manaikaisesti aseta ilmansuun‐
tauksen käyttösäädin asentoon
J .
Ilmastointilaite
Lämmitys- ja tuuletusjärjestelmän li‐
säksi ilmastointilaitteessa on sääti‐
met seuraavia toimintoja varten:
A/C:Jäähdytysu:SisäkiertoTakalasin lämmitys Ü 3 37, Istuin‐
lämmitys ß 3 46.
Jäähdytys (A/C) Käytetään painamalla A/C ja on toi‐
minnassa vain moottorin käydessä ja
puhaltimen ollessa toiminnassa.
Ilmastointilaite jäähdyttää ja kuivaa il‐
maa, kun ulkolämpötila on hieman
jäätymispisteen yläpuolella. Siksi il‐
masta saattaa tiivistyä kondenssi‐
vettä, joka vuotaa auton alle.
Kun jäähdytystä tai kuivausta ei ha‐
luta, jäähdytys on kytkettävä pois
polttoaineen säästämiseksi.
Huomautus
Jos ilmastointi asetetaan maksimi‐
jäähdytykselle ulkolämpötilan ol‐
lessa korkea, Autostop-toiminto voi‐
daan estää kunnes matkustamoon
on saatu haluttu lämpötila.
Jos ilmastointi asetetaan maksimi‐
jäähdytykselle moottorin ollessa Au‐
tostop-tilassa, moottori voi käynnis‐
tyä uudelleen automaattisesti.
Stop-start-järjestelmä 3 122.Sisäkierto
Käytetään painamalla u.9 Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä au‐ toon. Kun jäähdytystä ei käytetä,
ilman kosteus kasvaa ja ikkunat
voivat huurtua. Sisäilman laatu
heikkenee ajan myötä, mikä voi ai‐ heuttaa väsymystä matkustajille.
Tehokkain jäähdytys
Avaa ikkunat lyhyeksi ajaksi, jotta
kuuma ilma pääsee poistumaan no‐
peasti.
● Kytke jäähdytys A/C.
● Sisäkierto u päällä.
● Aseta ilmansuuntauksen käyttö‐ säädin asentoon M.
● Aseta lämpötila alimmilleen.
● Aseta puhallin suurimmalle no‐ peudelle.
● Avaa kaikki tuuletussuulakkeet.

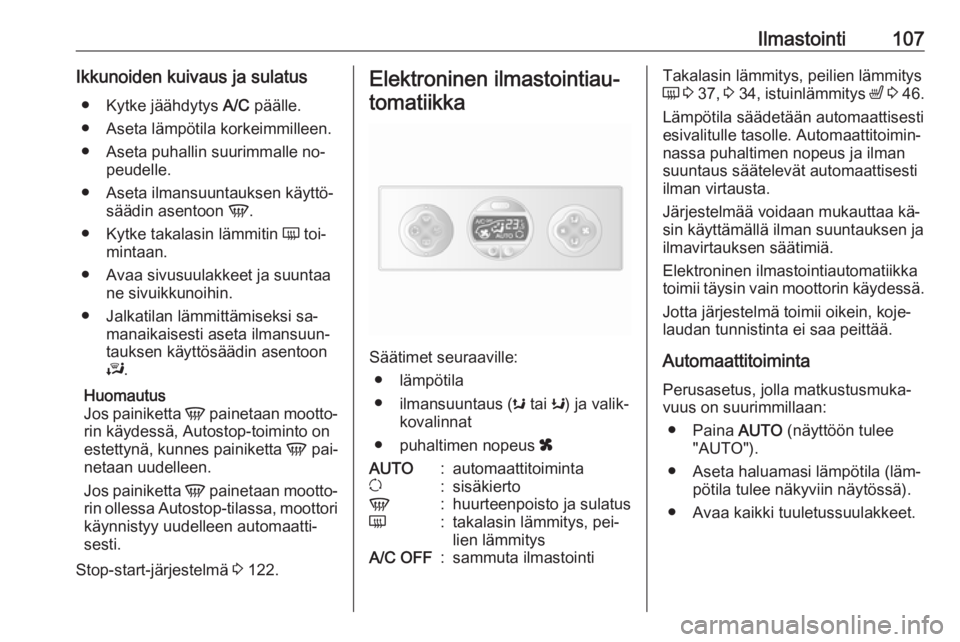

Ilmastointi107Ikkunoiden kuivaus ja sulatus● Kytke jäähdytys A/C päälle.
● Aseta lämpötila korkeimmilleen. ● Aseta puhallin suurimmalle no‐ peudelle.
● Aseta ilmansuuntauksen käyttö‐ säädin asentoon V.
● Kytke takalasin lämmitin Ü toi‐
mintaan.
● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
● Jalkatilan lämmittämiseksi sa‐ manaikaisesti aseta ilmansuun‐
tauksen käyttösäädin asentoon
J .
Huomautus
Jos painiketta V painetaan mootto‐
rin käydessä, Autostop-toiminto on
estettynä, kunnes painiketta V pai‐
netaan uudelleen.
Jos painiketta V painetaan mootto‐
rin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 122.Elektroninen ilmastointiau‐
tomatiikka
Säätimet seuraaville: ● lämpötila
● ilmansuuntaus ( s tai K) ja valik‐
kovalinnat
● puhaltimen nopeus x
AUTO:automaattitoimintau:sisäkiertoV:huurteenpoisto ja sulatusÜ:takalasin lämmitys, pei‐
lien lämmitysA/C OFF:sammuta ilmastointiTakalasin lämmitys, peilien lämmitys
Ü 3 37 , 3 34 , istuinlämmitys ß 3 46.
Lämpötila säädetään automaattisesti esivalitulle tasolle. Automaattitoimin‐ nassa puhaltimen nopeus ja ilman
suuntaus säätelevät automaattisesti
ilman virtausta.
Järjestelmää voidaan mukauttaa kä‐
sin käyttämällä ilman suuntauksen ja
ilmavirtauksen säätimiä.
Elektroninen ilmastointiautomatiikka
toimii täysin vain moottorin käydessä.
Jotta järjestelmä toimii oikein, koje‐
laudan tunnistinta ei saa peittää.
Automaattitoiminta Perusasetus, jolla matkustusmuka‐
vuus on suurimmillaan:
● Paina AUTO (näyttöön tulee
"AUTO").
● Aseta haluamasi lämpötila (läm‐ pötila tulee näkyviin näytössä).
● Avaa kaikki tuuletussuulakkeet.

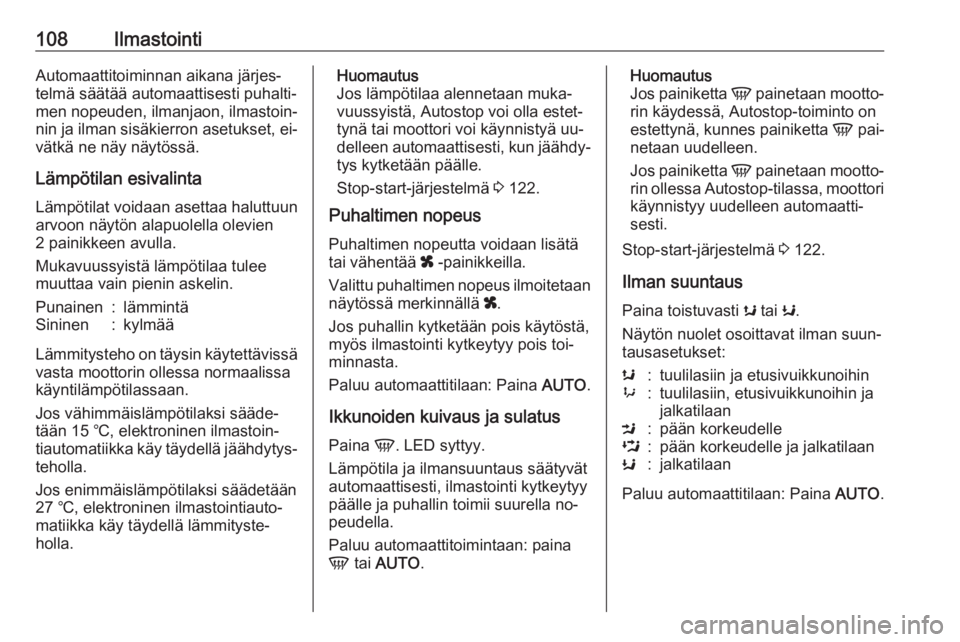

108IlmastointiAutomaattitoiminnan aikana järjes‐
telmä säätää automaattisesti puhalti‐
men nopeuden, ilmanjaon, ilmastoin‐
nin ja ilman sisäkierron asetukset, ei‐
vätkä ne näy näytössä.
Lämpötilan esivalinta
Lämpötilat voidaan asettaa haluttuun
arvoon näytön alapuolella olevien
2 painikkeen avulla.
Mukavuussyistä lämpötilaa tulee
muuttaa vain pienin askelin.Punainen:lämmintäSininen:kylmää
Lämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Jos vähimmäislämpötilaksi sääde‐
tään 15 ℃, elektroninen ilmastoin‐
tiautomatiikka käy täydellä jäähdytys‐ teholla.
Jos enimmäislämpötilaksi säädetään
27 ℃, elektroninen ilmastointiauto‐
matiikka käy täydellä lämmityste‐
holla.
Huomautus
Jos lämpötilaa alennetaan muka‐
vuussyistä, Autostop voi olla estet‐
tynä tai moottori voi käynnistyä uu‐
delleen automaattisesti, kun jäähdy‐
tys kytketään päälle.
Stop-start-järjestelmä 3 122.
Puhaltimen nopeus
Puhaltimen nopeutta voidaan lisätä
tai vähentää x -painikkeilla.
Valittu puhaltimen nopeus ilmoitetaan
näytössä merkinnällä x.
Jos puhallin kytketään pois käytöstä, myös ilmastointi kytkeytyy pois toi‐minnasta.
Paluu automaattitilaan: Paina AUTO.
Ikkunoiden kuivaus ja sulatus Paina V. LED syttyy.
Lämpötila ja ilmansuuntaus säätyvät
automaattisesti, ilmastointi kytkeytyy
päälle ja puhallin toimii suurella no‐
peudella.
Paluu automaattitoimintaan: paina V tai AUTO .Huomautus
Jos painiketta V painetaan mootto‐
rin käydessä, Autostop-toiminto on
estettynä, kunnes painiketta V pai‐
netaan uudelleen.
Jos painiketta V painetaan mootto‐
rin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 122.
Ilman suuntaus Paina toistuvasti s tai K.
Näytön nuolet osoittavat ilman suun‐ tausasetukset:s:tuulilasiin ja etusivuikkunoihin9:tuulilasiin, etusivuikkunoihin ja
jalkatilaanM:pään korkeudelleL:pään korkeudelle ja jalkatilaanK:jalkatilaan
Paluu automaattitilaan: Paina AUTO.

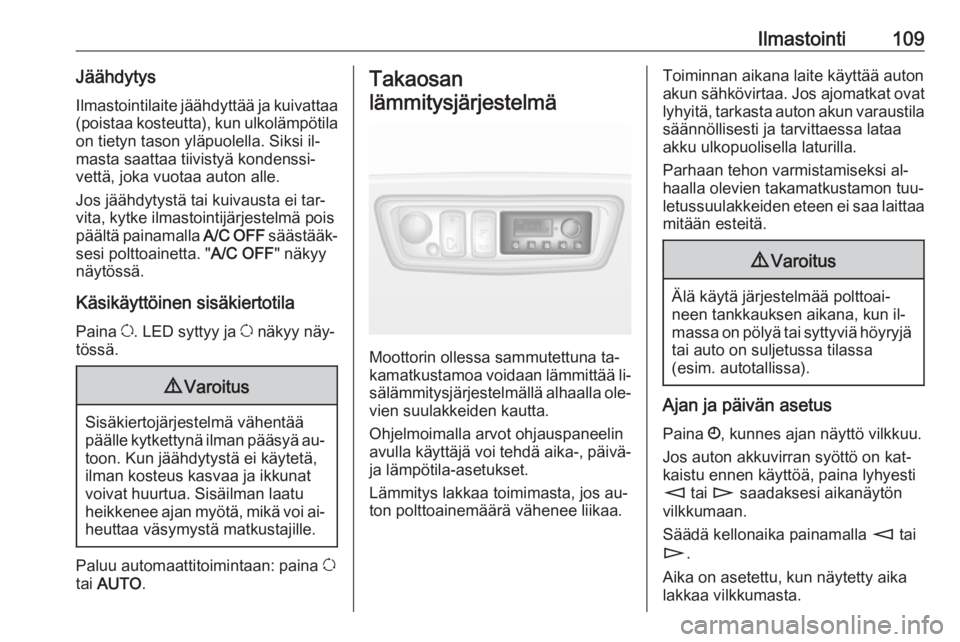

Ilmastointi109JäähdytysIlmastointilaite jäähdyttää ja kuivattaa
(poistaa kosteutta), kun ulkolämpötila on tietyn tason yläpuolella. Siksi il‐
masta saattaa tiivistyä kondenssi‐
vettä, joka vuotaa auton alle.
Jos jäähdytystä tai kuivausta ei tar‐
vita, kytke ilmastointijärjestelmä pois
päältä painamalla A/C OFF säästääk‐
sesi polttoainetta. " A/C OFF" näkyy
näytössä.
Käsikäyttöinen sisäkiertotila Paina u. LED syttyy ja u näkyy näy‐
tössä.9 Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä au‐ toon. Kun jäähdytystä ei käytetä,
ilman kosteus kasvaa ja ikkunat
voivat huurtua. Sisäilman laatu
heikkenee ajan myötä, mikä voi ai‐ heuttaa väsymystä matkustajille.
Paluu automaattitoimintaan: paina u
tai AUTO .
Takaosan
lämmitysjärjestelmä
Moottorin ollessa sammutettuna ta‐
kamatkustamoa voidaan lämmittää li‐ sälämmitysjärjestelmällä alhaalla ole‐
vien suulakkeiden kautta.
Ohjelmoimalla arvot ohjauspaneelin
avulla käyttäjä voi tehdä aika-, päivä-
ja lämpötila-asetukset.
Lämmitys lakkaa toimimasta, jos au‐
ton polttoainemäärä vähenee liikaa.
Toiminnan aikana laite käyttää auton
akun sähkövirtaa. Jos ajomatkat ovat lyhyitä, tarkasta auton akun varaustila
säännöllisesti ja tarvittaessa lataa
akku ulkopuolisella laturilla.
Parhaan tehon varmistamiseksi al‐
haalla olevien takamatkustamon tuu‐
letussuulakkeiden eteen ei saa laittaa mitään esteitä.9 Varoitus
Älä käytä järjestelmää polttoai‐
neen tankkauksen aikana, kun il‐
massa on pölyä tai syttyviä höyryjä
tai auto on suljetussa tilassa
(esim. autotallissa).
Ajan ja päivän asetus
Paina Ö, kunnes ajan näyttö vilkkuu.
Jos auton akkuvirran syöttö on kat‐
kaistu ennen käyttöä, paina lyhyesti
m tai n saadaksesi aikanäytön
vilkkumaan.
Säädä kellonaika painamalla m tai
n .
Aika on asetettu, kun näytetty aika
lakkaa vilkkumasta.

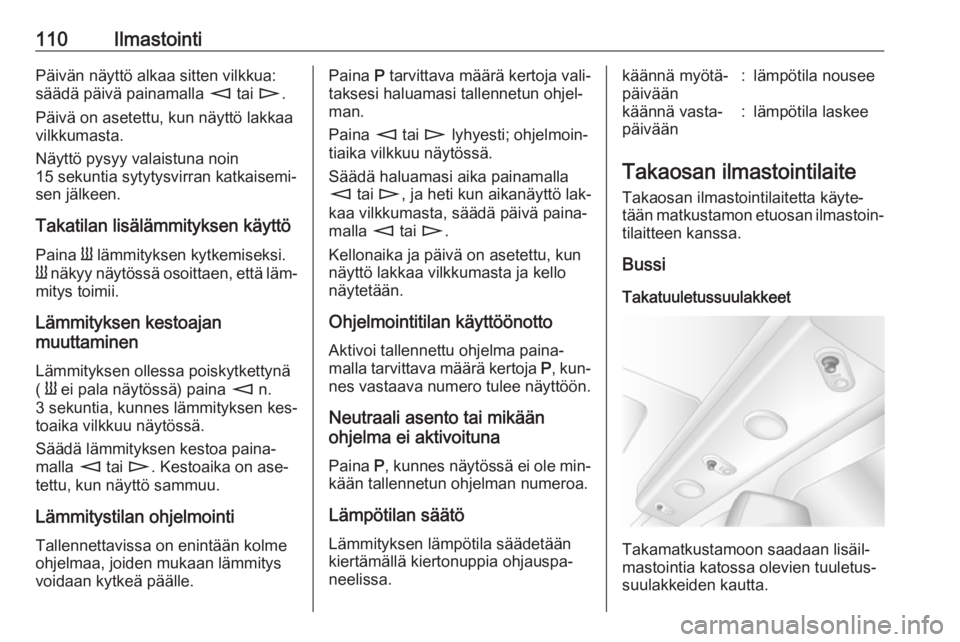

110IlmastointiPäivän näyttö alkaa sitten vilkkua:
säädä päivä painamalla m tai n.
Päivä on asetettu, kun näyttö lakkaa
vilkkumasta.
Näyttö pysyy valaistuna noin
15 sekuntia sytytysvirran katkaisemi‐
sen jälkeen.
Takatilan lisälämmityksen käyttö
Paina Y lämmityksen kytkemiseksi.
Y näkyy näytössä osoittaen, että läm‐
mitys toimii.
Lämmityksen kestoajan
muuttaminen
Lämmityksen ollessa poiskytkettynä
( Y ei pala näytössä) paina m n.
3 sekuntia, kunnes lämmityksen kes‐
toaika vilkkuu näytössä.
Säädä lämmityksen kestoa paina‐
malla m tai n. Kestoaika on ase‐
tettu, kun näyttö sammuu.
Lämmitystilan ohjelmointi
Tallennettavissa on enintään kolme
ohjelmaa, joiden mukaan lämmitys voidaan kytkeä päälle.Paina P tarvittava määrä kertoja vali‐
taksesi haluamasi tallennetun ohjel‐
man.
Paina m tai n lyhyesti; ohjelmoin‐
tiaika vilkkuu näytössä.
Säädä haluamasi aika painamalla
m tai n, ja heti kun aikanäyttö lak‐
kaa vilkkumasta, säädä päivä paina‐
malla m tai n.
Kellonaika ja päivä on asetettu, kun
näyttö lakkaa vilkkumasta ja kello
näytetään.
Ohjelmointitilan käyttöönotto
Aktivoi tallennettu ohjelma paina‐ malla tarvittava määrä kertoja P, kun‐
nes vastaava numero tulee näyttöön.
Neutraali asento tai mikään
ohjelma ei aktivoituna
Paina P, kunnes näytössä ei ole min‐
kään tallennetun ohjelman numeroa.
Lämpötilan säätö
Lämmityksen lämpötila säädetään
kiertämällä kiertonuppia ohjauspa‐
neelissa.käännä myötä‐
päivään:lämpötila nouseekäännä vasta‐
päivään:lämpötila laskee
Takaosan ilmastointilaite
Takaosan ilmastointilaitetta käyte‐
tään matkustamon etuosan ilmastoin‐ tilaitteen kanssa.
Bussi
Takatuuletussuulakkeet
Takamatkustamoon saadaan lisäil‐
mastointia katossa olevien tuuletus‐
suulakkeiden kautta.
