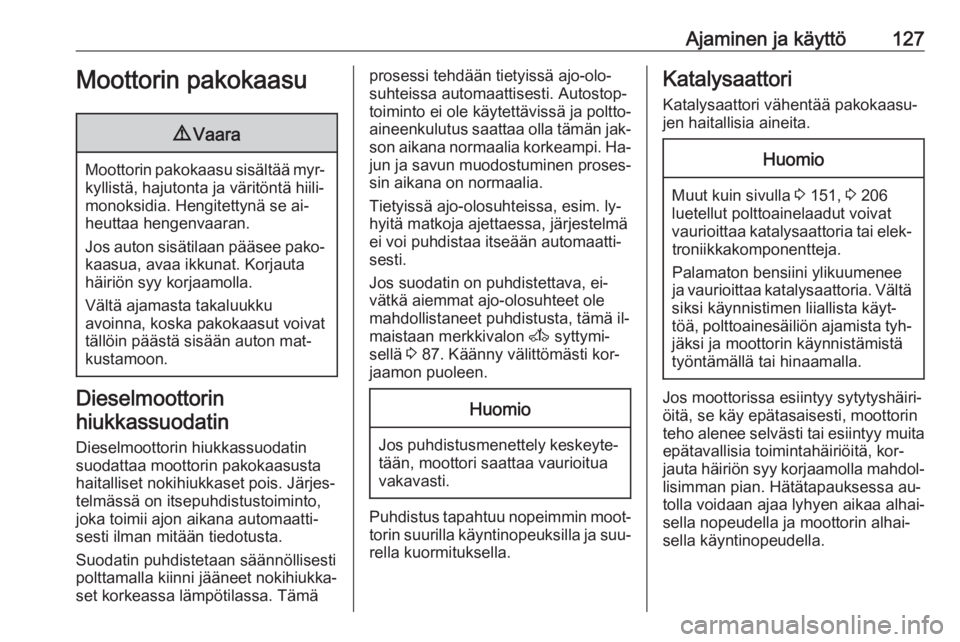

Ajaminen ja käyttö127Moottorin pakokaasu9Vaara
Moottorin pakokaasu sisältää myr‐
kyllistä, hajutonta ja väritöntä hiili‐
monoksidia. Hengitettynä se ai‐
heuttaa hengenvaaran.
Jos auton sisätilaan pääsee pako‐
kaasua, avaa ikkunat. Korjauta
häiriön syy korjaamolla.
Vältä ajamasta takaluukku
avoinna, koska pakokaasut voivat
tällöin päästä sisään auton mat‐
kustamoon.
Dieselmoottorin
hiukkassuodatin
Dieselmoottorin hiukkassuodatin suodattaa moottorin pakokaasusta
haitalliset nokihiukkaset pois. Järjes‐
telmässä on itsepuhdistustoiminto,
joka toimii ajon aikana automaatti‐
sesti ilman mitään tiedotusta.
Suodatin puhdistetaan säännöllisesti
polttamalla kiinni jääneet nokihiukka‐
set korkeassa lämpötilassa. Tämä
prosessi tehdään tietyissä ajo-olo‐
suhteissa automaattisesti. Autostop-
toiminto ei ole käytettävissä ja poltto‐
aineenkulutus saattaa olla tämän jak‐
son aikana normaalia korkeampi. Ha‐
jun ja savun muodostuminen proses‐
sin aikana on normaalia.
Tietyissä ajo-olosuhteissa, esim. ly‐
hyitä matkoja ajettaessa, järjestelmä
ei voi puhdistaa itseään automaatti‐ sesti.
Jos suodatin on puhdistettava, ei‐
vätkä aiemmat ajo-olosuhteet ole
mahdollistaneet puhdistusta, tämä il‐
maistaan merkkivalon A syttymi‐
sellä 3 87. Käänny välittömästi kor‐
jaamon puoleen.Huomio
Jos puhdistusmenettely keskeyte‐ tään, moottori saattaa vaurioitua
vakavasti.
Puhdistus tapahtuu nopeimmin moot‐
torin suurilla käyntinopeuksilla ja suu‐
rella kuormituksella.
Katalysaattori
Katalysaattori vähentää pakokaasu‐
jen haitallisia aineita.Huomio
Muut kuin sivulla 3 151, 3 206
luetellut polttoainelaadut voivat vaurioittaa katalysaattoria tai elek‐ troniikkakomponentteja.
Palamaton bensiini ylikuumenee
ja vaurioittaa katalysaattoria. Vältä
siksi käynnistimen liiallista käyt‐ töä, polttoainesäiliön ajamista tyh‐ jäksi ja moottorin käynnistämistä
työntämällä tai hinaamalla.
Jos moottorissa esiintyy sytytyshäiri‐
öitä, se käy epätasaisesti, moottorin
teho alenee selvästi tai esiintyy muita epätavallisia toimintahäiriöitä, kor‐
jauta häiriön syy korjaamolla mahdol‐ lisimman pian. Hätätapauksessa au‐
tolla voidaan ajaa lyhyen aikaa alhai‐
sella nopeudella ja moottorin alhai‐ sella käyntinopeudella.

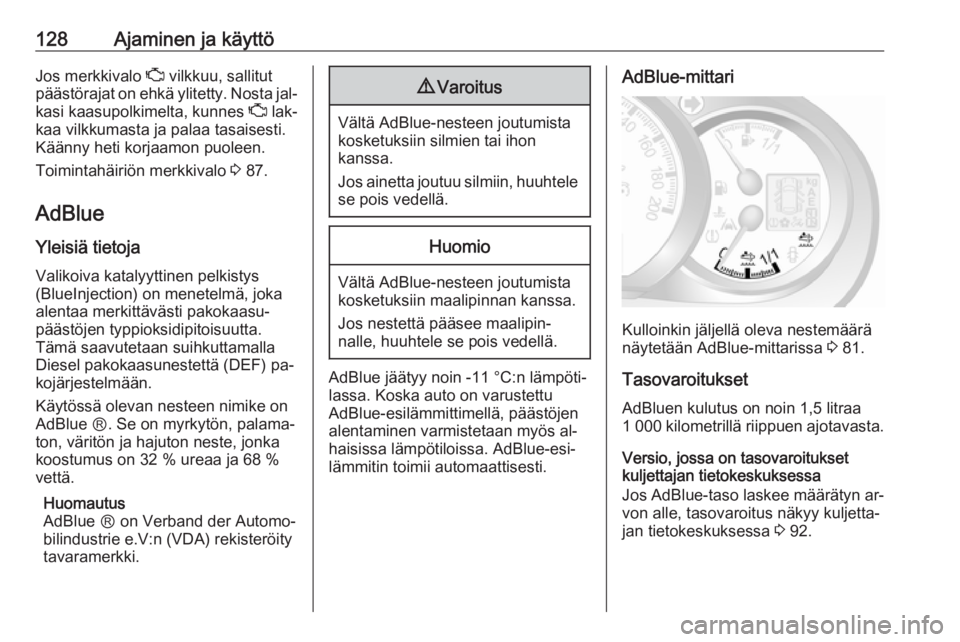

128Ajaminen ja käyttöJos merkkivalo Z vilkkuu, sallitut
päästörajat on ehkä ylitetty. Nosta jal‐
kasi kaasupolkimelta, kunnes Z lak‐
kaa vilkkumasta ja palaa tasaisesti.
Käänny heti korjaamon puoleen.
Toimintahäiriön merkkivalo 3 87.
AdBlue
Yleisiä tietoja
Valikoiva katalyyttinen pelkistys
(BlueInjection) on menetelmä, joka
alentaa merkittävästi pakokaasu‐
päästöjen typpioksidipitoisuutta.
Tämä saavutetaan suihkuttamalla Diesel pakokaasunestettä (DEF) pa‐
kojärjestelmään.
Käytössä olevan nesteen nimike on
AdBlue Ⓡ. Se on myrkytön, palama‐ ton, väritön ja hajuton neste, jonka
koostumus on 32 % ureaa ja 68 % vettä.
Huomautus
AdBlue Ⓡ on Verband der Automo‐
bilindustrie e.V:n (VDA) rekisteröity
tavaramerkki.9 Varoitus
Vältä AdBlue-nesteen joutumista
kosketuksiin silmien tai ihon
kanssa.
Jos ainetta joutuu silmiin, huuhtele
se pois vedellä.
Huomio
Vältä AdBlue-nesteen joutumista
kosketuksiin maalipinnan kanssa.
Jos nestettä pääsee maalipin‐
nalle, huuhtele se pois vedellä.
AdBlue jäätyy noin -11 °C:n lämpöti‐
lassa. Koska auto on varustettu
AdBlue-esilämmittimellä, päästöjen
alentaminen varmistetaan myös al‐
haisissa lämpötiloissa. AdBlue-esi‐
lämmitin toimii automaattisesti.
AdBlue-mittari
Kulloinkin jäljellä oleva nestemäärä
näytetään AdBlue-mittarissa 3 81.
Tasovaroitukset AdBluen kulutus on noin 1,5 litraa
1 000 kilometrillä riippuen ajotavasta.
Versio, jossa on tasovaroitukset
kuljettajan tietokeskuksessa
Jos AdBlue-taso laskee määrätyn ar‐
von alle, tasovaroitus näkyy kuljetta‐
jan tietokeskuksessa 3 92.

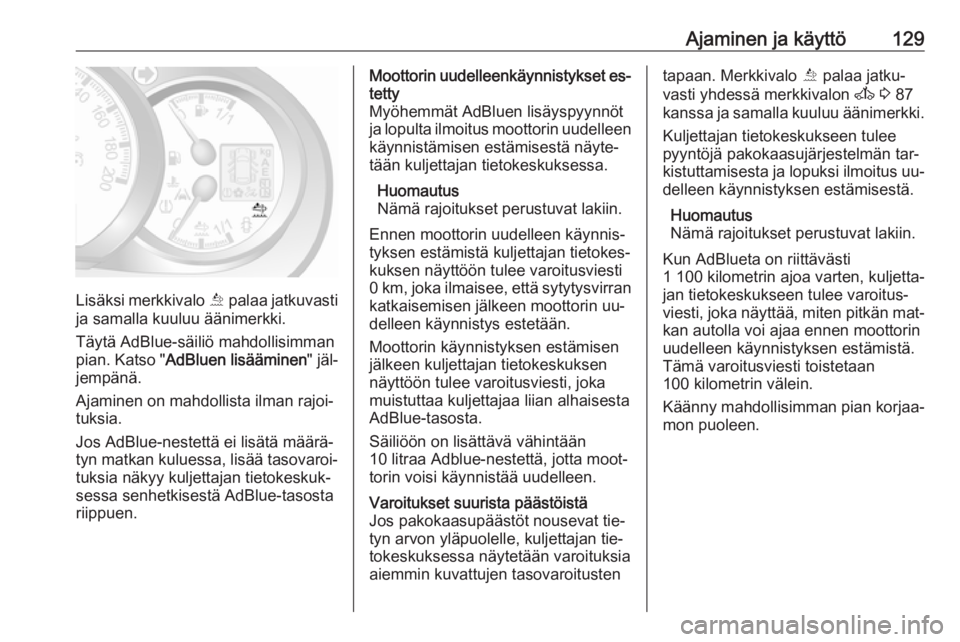

Ajaminen ja käyttö129
Lisäksi merkkivalo Õ palaa jatkuvasti
ja samalla kuuluu äänimerkki.
Täytä AdBlue-säiliö mahdollisimman
pian. Katso " AdBluen lisääminen " jäl‐
jempänä.
Ajaminen on mahdollista ilman rajoi‐
tuksia.
Jos AdBlue-nestettä ei lisätä määrä‐
tyn matkan kuluessa, lisää tasovaroi‐
tuksia näkyy kuljettajan tietokeskuk‐
sessa senhetkisestä AdBlue-tasosta
riippuen.
Moottorin uudelleenkäynnistykset es‐ tetty
Myöhemmät AdBluen lisäyspyynnöt
ja lopulta ilmoitus moottorin uudelleen
käynnistämisen estämisestä näyte‐
tään kuljettajan tietokeskuksessa.
Huomautus
Nämä rajoitukset perustuvat lakiin.
Ennen moottorin uudelleen käynnis‐
tyksen estämistä kuljettajan tietokes‐
kuksen näyttöön tulee varoitusviesti
0 km, joka ilmaisee, että sytytysvirran
katkaisemisen jälkeen moottorin uu‐
delleen käynnistys estetään.
Moottorin käynnistyksen estämisen
jälkeen kuljettajan tietokeskuksen
näyttöön tulee varoitusviesti, joka
muistuttaa kuljettajaa liian alhaisesta
AdBlue-tasosta.
Säiliöön on lisättävä vähintään
10 litraa Adblue-nestettä, jotta moot‐
torin voisi käynnistää uudelleen.Varoitukset suurista päästöistä
Jos pakokaasupäästöt nousevat tie‐
tyn arvon yläpuolelle, kuljettajan tie‐
tokeskuksessa näytetään varoituksia
aiemmin kuvattujen tasovaroitustentapaan. Merkkivalo Õ palaa jatku‐
vasti yhdessä merkkivalon A 3 87
kanssa ja samalla kuuluu äänimerkki.
Kuljettajan tietokeskukseen tulee
pyyntöjä pakokaasujärjestelmän tar‐
kistuttamisesta ja lopuksi ilmoitus uu‐
delleen käynnistyksen estämisestä.
Huomautus
Nämä rajoitukset perustuvat lakiin.
Kun AdBlueta on riittävästi
1 100 kilometrin ajoa varten, kuljetta‐
jan tietokeskukseen tulee varoitus‐
viesti, joka näyttää, miten pitkän mat‐ kan autolla voi ajaa ennen moottorin
uudelleen käynnistyksen estämistä.
Tämä varoitusviesti toistetaan
100 kilometrin välein.
Käänny mahdollisimman pian korjaa‐
mon puoleen.

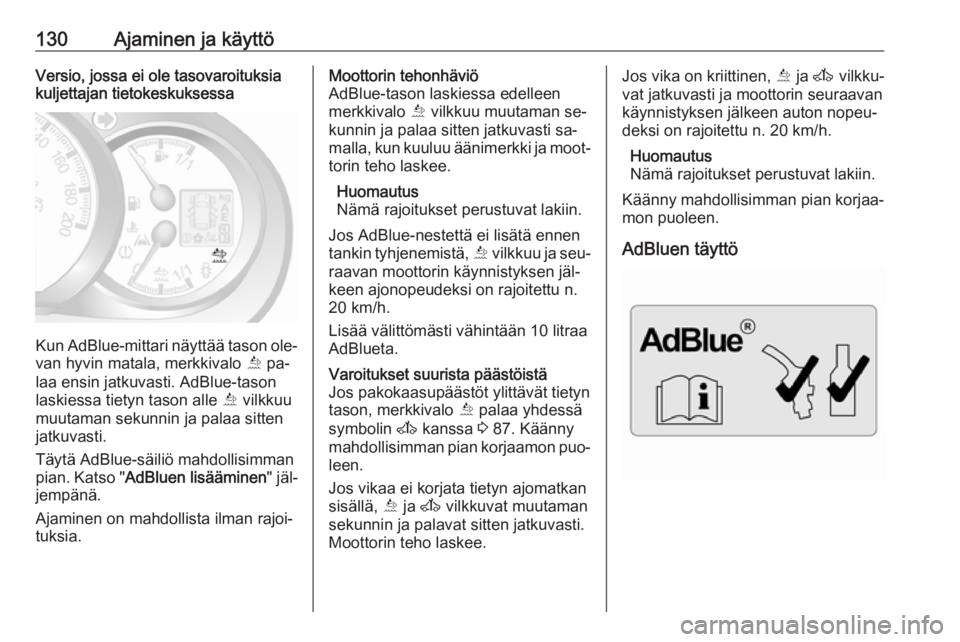

130Ajaminen ja käyttöVersio, jossa ei ole tasovaroituksia
kuljettajan tietokeskuksessa
Kun AdBlue-mittari näyttää tason ole‐
van hyvin matala, merkkivalo Õ pa‐
laa ensin jatkuvasti. AdBlue-tason laskiessa tietyn tason alle Õ vilkkuu
muutaman sekunnin ja palaa sitten
jatkuvasti.
Täytä AdBlue-säiliö mahdollisimman
pian. Katso " AdBluen lisääminen " jäl‐
jempänä.
Ajaminen on mahdollista ilman rajoi‐
tuksia.
Moottorin tehonhäviö
AdBlue-tason laskiessa edelleen
merkkivalo Õ vilkkuu muutaman se‐
kunnin ja palaa sitten jatkuvasti sa‐
malla, kun kuuluu äänimerkki ja moot‐
torin teho laskee.
Huomautus
Nämä rajoitukset perustuvat lakiin.
Jos AdBlue-nestettä ei lisätä ennen
tankin tyhjenemistä, Õ vilkkuu ja seu‐
raavan moottorin käynnistyksen jäl‐
keen ajonopeudeksi on rajoitettu n.
20 km/h.
Lisää välittömästi vähintään 10 litraa
AdBlueta.Varoitukset suurista päästöistä
Jos pakokaasupäästöt ylittävät tietyn
tason, merkkivalo Õ palaa yhdessä
symbolin A kanssa 3 87. Käänny
mahdollisimman pian korjaamon puo‐
leen.
Jos vikaa ei korjata tietyn ajomatkan
sisällä, Õ ja A vilkkuvat muutaman
sekunnin ja palavat sitten jatkuvasti.
Moottorin teho laskee.Jos vika on kriittinen, Õ ja A vilkku‐
vat jatkuvasti ja moottorin seuraavan
käynnistyksen jälkeen auton nopeu‐
deksi on rajoitettu n. 20 km/h.
Huomautus
Nämä rajoitukset perustuvat lakiin.
Käänny mahdollisimman pian korjaa‐
mon puoleen.
AdBluen täyttö

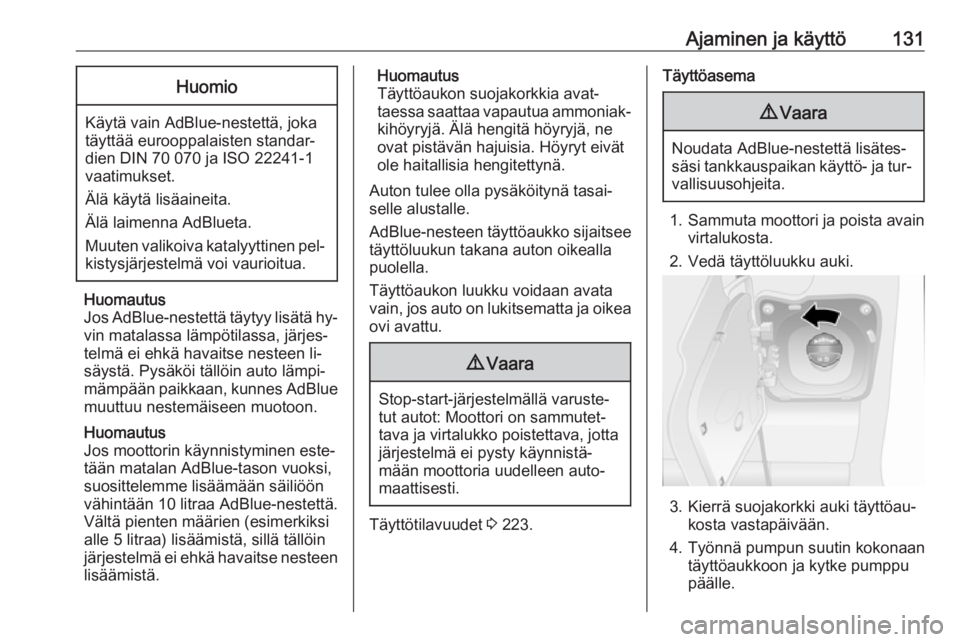

Ajaminen ja käyttö131Huomio
Käytä vain AdBlue-nestettä, joka
täyttää eurooppalaisten standar‐
dien DIN 70 070 ja ISO 22241-1
vaatimukset.
Älä käytä lisäaineita.
Älä laimenna AdBlueta.
Muuten valikoiva katalyyttinen pel‐ kistysjärjestelmä voi vaurioitua.
Huomautus
Jos AdBlue-nestettä täytyy lisätä hy‐ vin matalassa lämpötilassa, järjes‐
telmä ei ehkä havaitse nesteen li‐
säystä. Pysäköi tällöin auto lämpi‐
mämpään paikkaan, kunnes AdBlue
muuttuu nestemäiseen muotoon.
Huomautus
Jos moottorin käynnistyminen este‐
tään matalan AdBlue-tason vuoksi,
suosittelemme lisäämään säiliöön
vähintään 10 litraa AdBlue-nestettä.
Vältä pienten määrien (esimerkiksi
alle 5 litraa) lisäämistä, sillä tällöin
järjestelmä ei ehkä havaitse nesteen
lisäämistä.
Huomautus
Täyttöaukon suojakorkkia avat‐
taessa saattaa vapautua ammoniak‐ kihöyryjä. Älä hengitä höyryjä, ne
ovat pistävän hajuisia. Höyryt eivät
ole haitallisia hengitettynä.
Auton tulee olla pysäköitynä tasai‐
selle alustalle.
AdBlue-nesteen täyttöaukko sijaitsee
täyttöluukun takana auton oikealla
puolella.
Täyttöaukon luukku voidaan avata
vain, jos auto on lukitsematta ja oikea ovi avattu.9 Vaara
Stop-start-järjestelmällä varuste‐
tut autot: Moottori on sammutet‐
tava ja virtalukko poistettava, jotta järjestelmä ei pysty käynnistä‐
mään moottoria uudelleen auto‐
maattisesti.
Täyttötilavuudet 3 223.
Täyttöasema9 Vaara
Noudata AdBlue-nestettä lisätes‐
säsi tankkauspaikan käyttö- ja tur‐
vallisuusohjeita.
1. Sammuta moottori ja poista avain
virtalukosta.
2. Vedä täyttöluukku auki.
3. Kierrä suojakorkki auki täyttöau‐ kosta vastapäivään.
4. Työnnä pumpun suutin kokonaan täyttöaukkoon ja kytke pumppupäälle.

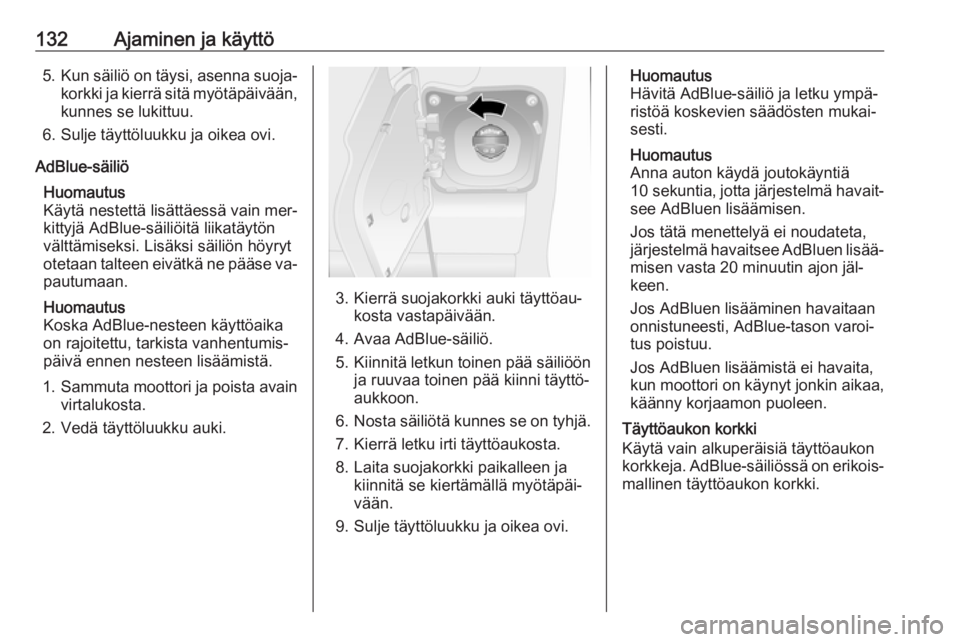

132Ajaminen ja käyttö5.Kun säiliö on täysi, asenna suoja‐
korkki ja kierrä sitä myötäpäivään,
kunnes se lukittuu.
6. Sulje täyttöluukku ja oikea ovi.
AdBlue-säiliö Huomautus
Käytä nestettä lisättäessä vain mer‐
kittyjä AdBlue-säiliöitä liikatäytön
välttämiseksi. Lisäksi säiliön höyryt
otetaan talteen eivätkä ne pääse va‐
pautumaan.
Huomautus
Koska AdBlue-nesteen käyttöaika
on rajoitettu, tarkista vanhentumis‐
päivä ennen nesteen lisäämistä.
1. Sammuta moottori ja poista avain
virtalukosta.
2. Vedä täyttöluukku auki.
3. Kierrä suojakorkki auki täyttöau‐ kosta vastapäivään.
4. Avaa AdBlue-säiliö.
5. Kiinnitä letkun toinen pää säiliöön
ja ruuvaa toinen pää kiinni täyttö‐
aukkoon.
6. Nosta säiliötä kunnes se on tyhjä.
7. Kierrä letku irti täyttöaukosta.
8. Laita suojakorkki paikalleen ja kiinnitä se kiertämällä myötäpäi‐
vään.
9. Sulje täyttöluukku ja oikea ovi.
Huomautus
Hävitä AdBlue-säiliö ja letku ympä‐
ristöä koskevien säädösten mukai‐
sesti.
Huomautus
Anna auton käydä joutokäyntiä
10 sekuntia , jotta järjestelmä havait‐
see AdBluen lisäämisen.
Jos tätä menettelyä ei noudateta,
järjestelmä havaitsee AdBluen lisää‐ misen vasta 20 minuutin ajon jäl‐
keen.
Jos AdBluen lisääminen havaitaan
onnistuneesti, AdBlue-tason varoi‐
tus poistuu.
Jos AdBluen lisäämistä ei havaita, kun moottori on käynyt jonkin aikaa, käänny korjaamon puoleen.
Täyttöaukon korkki
Käytä vain alkuperäisiä täyttöaukon
korkkeja. AdBlue-säiliössä on erikois‐
mallinen täyttöaukon korkki.

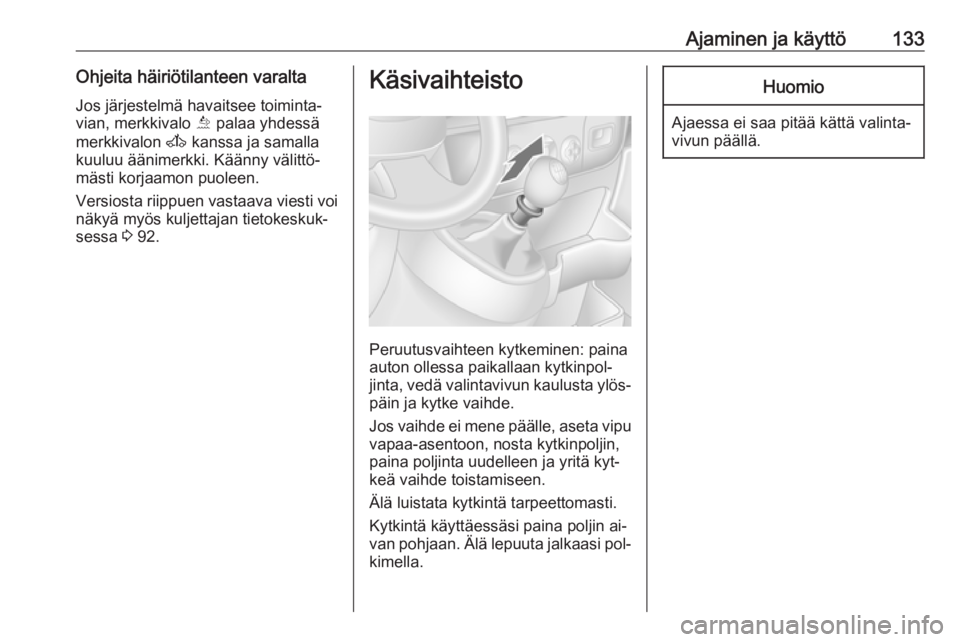

Ajaminen ja käyttö133Ohjeita häiriötilanteen varalta
Jos järjestelmä havaitsee toiminta‐ vian, merkkivalo Õ palaa yhdessä
merkkivalon A kanssa ja samalla
kuuluu äänimerkki. Käänny välittö‐
mästi korjaamon puoleen.
Versiosta riippuen vastaava viesti voi
näkyä myös kuljettajan tietokeskuk‐
sessa 3 92.Käsivaihteisto
Peruutusvaihteen kytkeminen: paina
auton ollessa paikallaan kytkinpol‐
jinta, vedä valintavivun kaulusta ylös‐
päin ja kytke vaihde.
Jos vaihde ei mene päälle, aseta vipu vapaa-asentoon, nosta kytkinpoljin,
paina poljinta uudelleen ja yritä kyt‐
keä vaihde toistamiseen.
Älä luistata kytkintä tarpeettomasti.
Kytkintä käyttäessäsi paina poljin ai‐
van pohjaan. Älä lepuuta jalkaasi pol‐ kimella.
Huomio
Ajaessa ei saa pitää kättä valinta‐
vivun päällä.

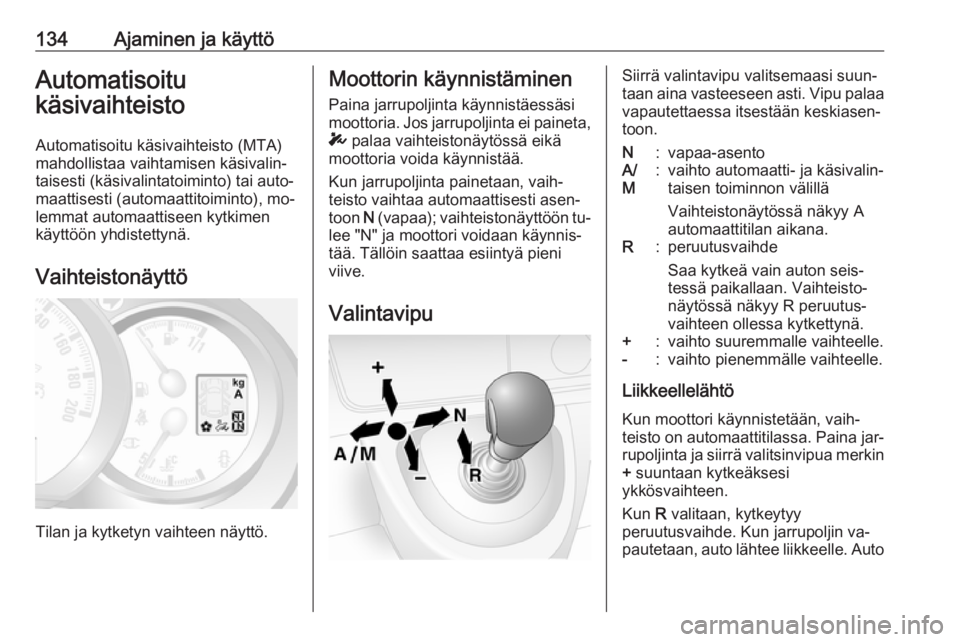

134Ajaminen ja käyttöAutomatisoitu
käsivaihteisto
Automatisoitu käsivaihteisto (MTA)
mahdollistaa vaihtamisen käsivalin‐
taisesti (käsivalintatoiminto) tai auto‐
maattisesti (automaattitoiminto), mo‐
lemmat automaattiseen kytkimen
käyttöön yhdistettynä.
Vaihteistonäyttö
Tilan ja kytketyn vaihteen näyttö.
Moottorin käynnistäminen
Paina jarrupoljinta käynnistäessäsi
moottoria. Jos jarrupoljinta ei paineta,
T palaa vaihteistonäytössä eikä
moottoria voida käynnistää.
Kun jarrupoljinta painetaan, vaih‐
teisto vaihtaa automaattisesti asen‐
toon N (vapaa); vaihteistonäyttöön tu‐
lee "N" ja moottori voidaan käynnis‐
tää. Tällöin saattaa esiintyä pieni
viive.
ValintavipuSiirrä valintavipu valitsemaasi suun‐
taan aina vasteeseen asti. Vipu palaa
vapautettaessa itsestään keskiasen‐
toon.N:vapaa-asentoA/
M:vaihto automaatti- ja käsivalin‐
taisen toiminnon välillä
Vaihteistonäytössä näkyy A
automaattitilan aikana.R:peruutusvaihde
Saa kytkeä vain auton seis‐
tessä paikallaan. Vaihteisto‐
näytössä näkyy R peruutus‐
vaihteen ollessa kytkettynä.+:vaihto suuremmalle vaihteelle.-:vaihto pienemmälle vaihteelle.
Liikkeellelähtö
Kun moottori käynnistetään, vaih‐
teisto on automaattitilassa. Paina jar‐
rupoljinta ja siirrä valitsinvipua merkin
+ suuntaan kytkeäksesi
ykkösvaihteen.
Kun R valitaan, kytkeytyy
peruutusvaihde. Kun jarrupoljin va‐
pautetaan, auto lähtee liikkeelle. Auto
