2016.5 OPEL MOVANO_B Инструкция по эксплуатации (in Russian)

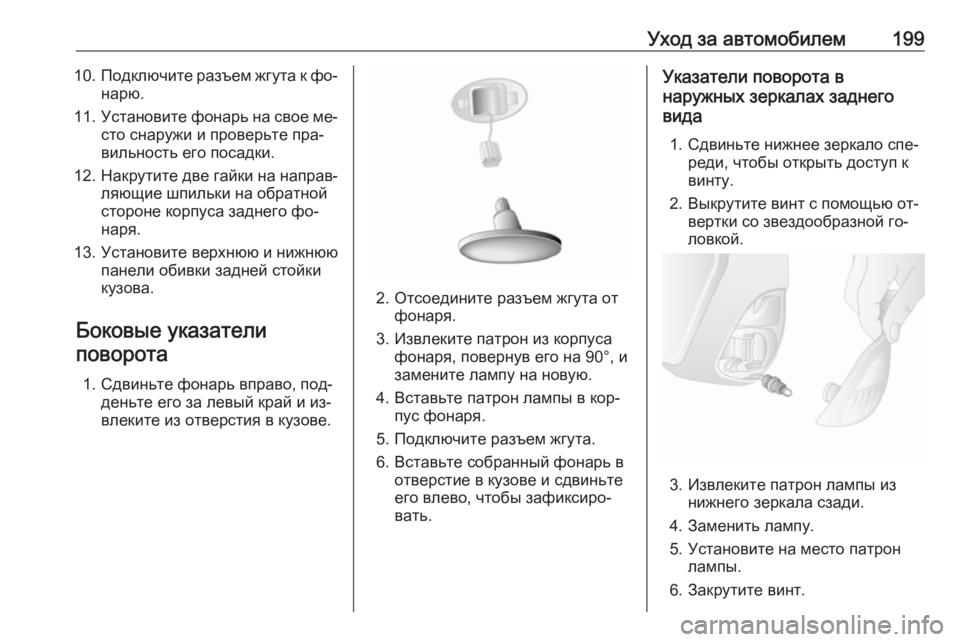

Уход за автомобилем19910.Подключите разъем жгута к фо‐
нарю.
11. Установите фонарь на свое ме‐
сто снаружи и проверьте пра‐
вильность его посадки.
12. Накрутите две гайки на направ‐
ляющие шпильки на обратной
стороне корпуса заднего фо‐
наря.
13. Установите верхнюю и нижнюю панели обивки задней стойки
кузова.
Боковые указатели поворота
1. Сдвиньте фонарь вправо, под‐ деньте его за левый край и из‐
влеките из отверстия в кузове.
2. Отсоедините разъем жгута от фонаря.
3. Извлеките патрон из корпуса фонаря, повернув его на 90°, и
замените лампу на новую.
4. Вставьте патрон лампы в кор‐ пус фонаря.
5. Подключите разъем жгута.
6. Вставьте собранный фонарь в отверстие в кузове и сдвиньте
его влево, чтобы зафиксиро‐
вать.
Указатели поворота в
наружных зеркалах заднего
вида
1. Сдвиньте нижнее зеркало спе‐ реди, чтобы открыть доступ к
винту.
2. Выкрутите винт с помощью от‐ вертки со звездообразной го‐
ловкой.
3. Извлеките патрон лампы из нижнего зеркала сзади.
4. Заменить лампу.
5. Установите на место патрон лампы.
6. Закрутите винт.

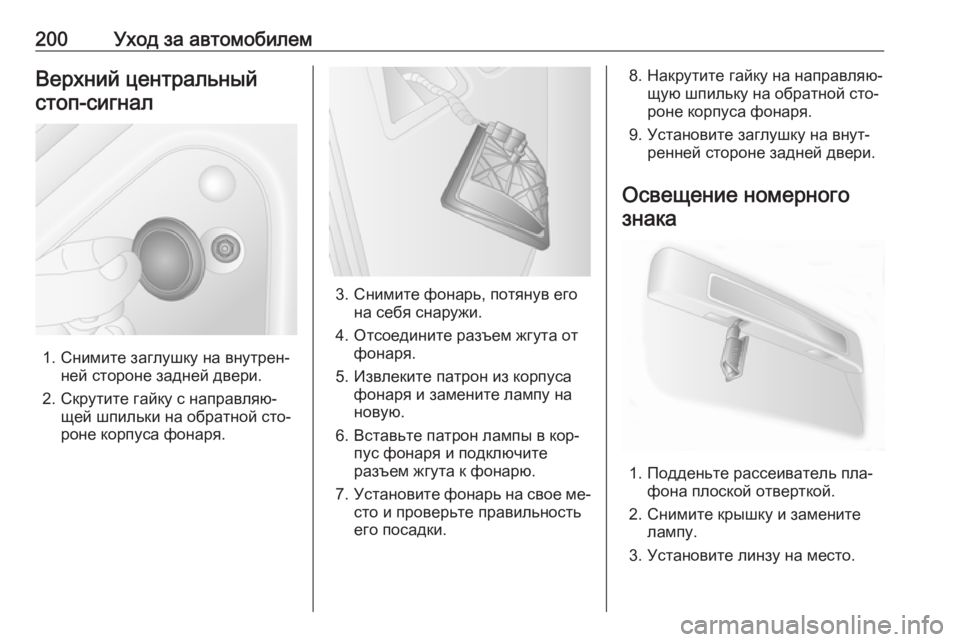

200Уход за автомобилемВерхний центральныйстоп-сигнал
1. Снимите заглушку на внутрен‐ ней стороне задней двери.
2. Скрутите гайку с направляю‐ щей шпильки на обратной сто‐
роне корпуса фонаря.
3. Снимите фонарь, потянув его на себя снаружи.
4. Отсоедините разъем жгута от фонаря.
5. Извлеките патрон из корпуса фонаря и замените лампу на
новую.
6. Вставьте патрон лампы в кор‐ пус фонаря и подключите
разъем жгута к фонарю.
7. Установите фонарь на свое ме‐
сто и проверьте правильность
его посадки.
8. Накрутите гайку на направляю‐ щую шпильку на обратной сто‐
роне корпуса фонаря.
9. Установите заглушку на внут‐ ренней стороне задней двери.
Освещение номерного знака
1. Подденьте рассеиватель пла‐ фона плоской отверткой.
2. Снимите крышку и замените лампу.
3. Установите линзу на место.

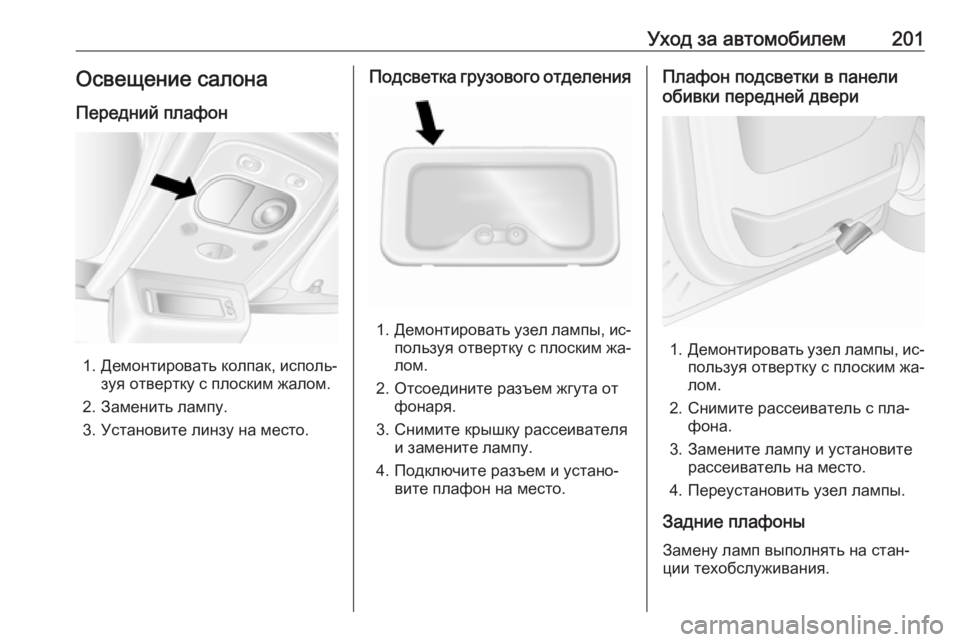

Уход за автомобилем201Освещение салона
Передний плафон
1. Демонтировать колпак, исполь‐ зуя отвертку с плоским жалом.
2. Заменить лампу.
3. Установите линзу на место.
Подсветка грузового отделения
1. Демонтировать узел лампы, ис‐
пользуя отвертку с плоским жа‐
лом.
2. Отсоедините разъем жгута от фонаря.
3. Снимите крышку рассеивателя и замените лампу.
4. Подключите разъем и устано‐ вите плафон на место.
Плафон подсветки в панели
обивки передней двери
1. Демонтировать узел лампы, ис‐
пользуя отвертку с плоским жа‐
лом.
2. Снимите рассеиватель с пла‐ фона.
3. Замените лампу и установите рассеиватель на место.
4. Переустановить узел лампы.
Задние плафоны Замену ламп выполнять на стан‐
ции техобслуживания.

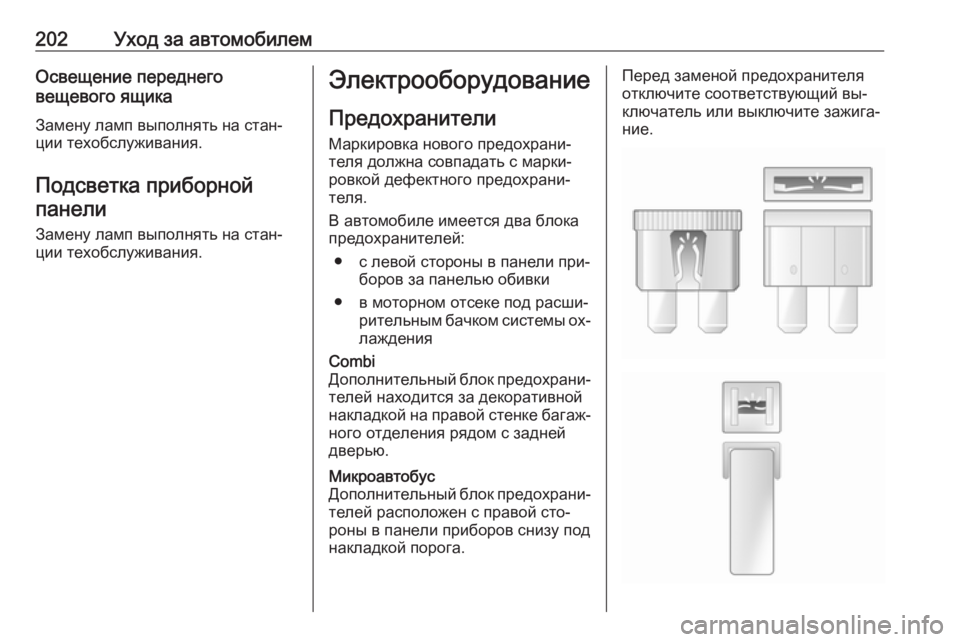

202Уход за автомобилемОсвещение переднего
вещевого ящика
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборнойпанели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐ ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● с левой стороны в панели при‐ боров за панелью обивки
● в моторном отсеке под расши‐ рительным бачком системы ох‐лажденияCombi
Дополнительный блок предохрани‐ телей находится за декоративной
накладкой на правой стенке багаж‐
ного отделения рядом с задней
дверью.Микроавтобус
Дополнительный блок предохрани‐
телей расположен с правой сто‐
роны в панели приборов снизу под
накладкой порога.Перед заменой предохранителя
отключите соответствующий вы‐ ключатель или выключите зажига‐
ние.

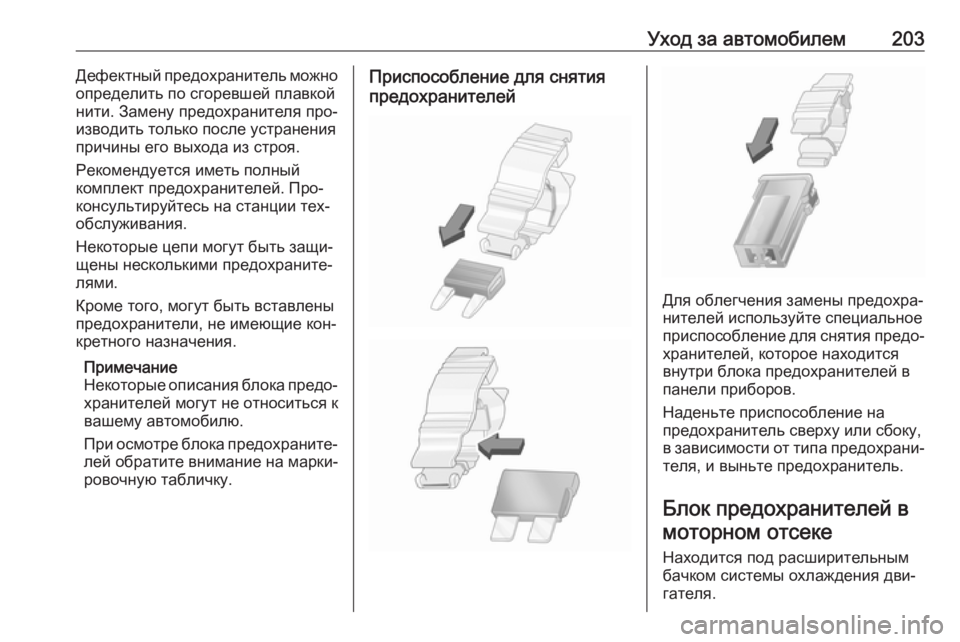

Уход за автомобилем203Дефектный предохранитель можно
определить по сгоревшей плавкой нити. Замену предохранителя про‐изводить только после устранения
причины его выхода из строя.
Рекомендуется иметь полный
комплект предохранителей. Про‐
консультируйтесь на станции тех‐
обслуживания.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие кон‐
кретного назначения.
Примечание
Некоторые описания блока предо‐
хранителей могут не относиться к
вашему автомобилю.
При осмотре блока предохраните‐ лей обратите внимание на марки‐
ровочную табличку.Приспособление для снятия
предохранителей
Для облегчения замены предохра‐
нителей используйте специальное
приспособление для снятия предо‐
хранителей, которое находится
внутри блока предохранителей в
панели приборов.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в моторном отсеке
Находится под расширительным
бачком системы охлаждения дви‐
гателя.

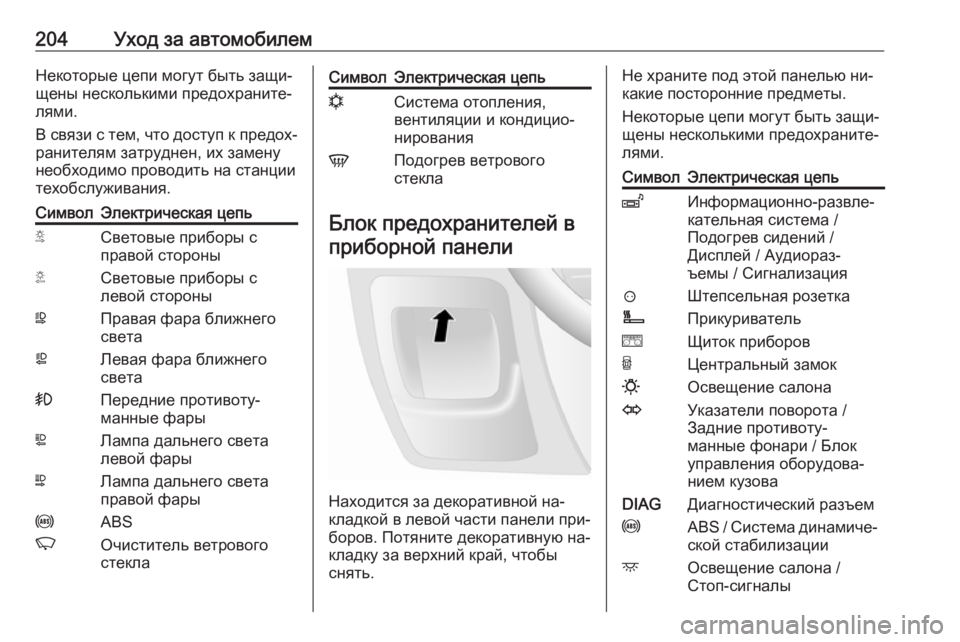

204Уход за автомобилемНекоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
В связи с тем, что доступ к предох‐ ранителям затруднен, их заменунеобходимо проводить на станции
техобслуживания.СимволЭлектрическая цепьSСветовые приборы с
правой стороныTСветовые приборы с
левой стороныWПравая фара ближнего
светаaЛевая фара ближнего
света>Передние противоту‐
манные фарыLЛампа дальнего света
левой фарыNЛампа дальнего света
правой фарыuABSKОчиститель ветрового
стеклаСимволЭлектрическая цепьnСистема отопления,
вентиляции и кондицио‐
нированияVПодогрев ветрового
стекла
Блок предохранителей в
приборной панели
Находится за декоративной на‐
кладкой в левой части панели при‐ боров. Потяните декоративную на‐
кладку за верхний край, чтобы
снять.
Не храните под этой панелью ни‐
какие посторонние предметы.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.СимволЭлектрическая цепьZИнформационно-развле‐
кательная система /
Подогрев сидений /
Дисплей / Аудиораз‐
ъемы / Сигнализация?Штепсельная розеткаÌПрикуривательeЩиток приборовUЦентральный замок0Освещение салонаOУказатели поворота /
Задние противоту‐
манные фонари / Блок
управления оборудова‐
нием кузоваDIAGДиагностический разъемuABS / Система динамиче‐ ской стабилизацииdОсвещение салона /
Стоп-сигналы

Уход за автомобилем205СимволЭлектрическая цепьZБлок управления кузо‐
вным оборудованиемSTOPСтоп-сигналIБлок управления обору‐
дованием кузова / Элек‐
тростеклоподъемники /
Система отопления и
вентиляции / Кондицио‐
нирование воздухаmОбогрев левого заднего
стеклаnОбогрев правого заднего
стеклаRОмыватель ветрового
стеклаMЭлектронная блокировка
пуска двигателяUПодогрев сиденийFBLСистема освещения
поворотовlСоединение Hands-free&ТахографPTOКоробка отбора
мощностиjЗвуковой сигналСимволЭлектрическая цепьÍПредпусковой подогре‐
ватель / Фильтр дизель‐
ного топливаxВентилятор системы
климат-контроляdОбогрев наружных
зеркалTПодсветка по левой
сторонеSПодсветка по правой
сторонеQПневматическая
подвескаOНавигационная системаADPДополнительные адап‐
тации,Электростеклоподъем‐
ники / Блок управления
кузовным оборудова‐
ниемБлок предохранителей в
багажном отделении
Combi
Находится за декоративной на‐
кладкой на правой стенке багаж‐ ного отделения за задней дверью.
С помощью подходящего инстру‐
мента, например плоской отвертки,
подденьте панель в трех местах,
показанных на иллюстрации, и сни‐ мите ее.
Не храните под этой панелью ни‐
какие посторонние предметы.

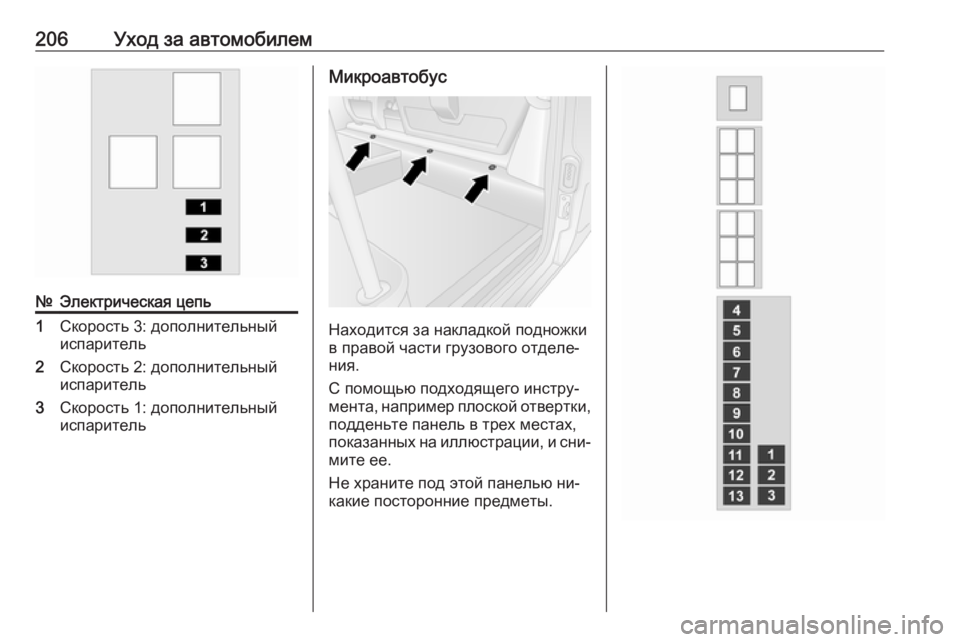

206Уход за автомобилем№Электрическая цепь1Скорость 3: дополнительный
испаритель2Скорость 2: дополнительный
испаритель3Скорость 1: дополнительный
испарительМикроавтобус
Находится за накладкой подножки
в правой части грузового отделе‐
ния.
С помощью подходящего инстру‐
мента, например плоской отвертки,
подденьте панель в трех местах,
показанных на иллюстрации, и сни‐ мите ее.
Не храните под этой панелью ни‐
какие посторонние предметы.
