2016.5 OPEL MOVANO_B Инструкция по эксплуатации (in Russian)

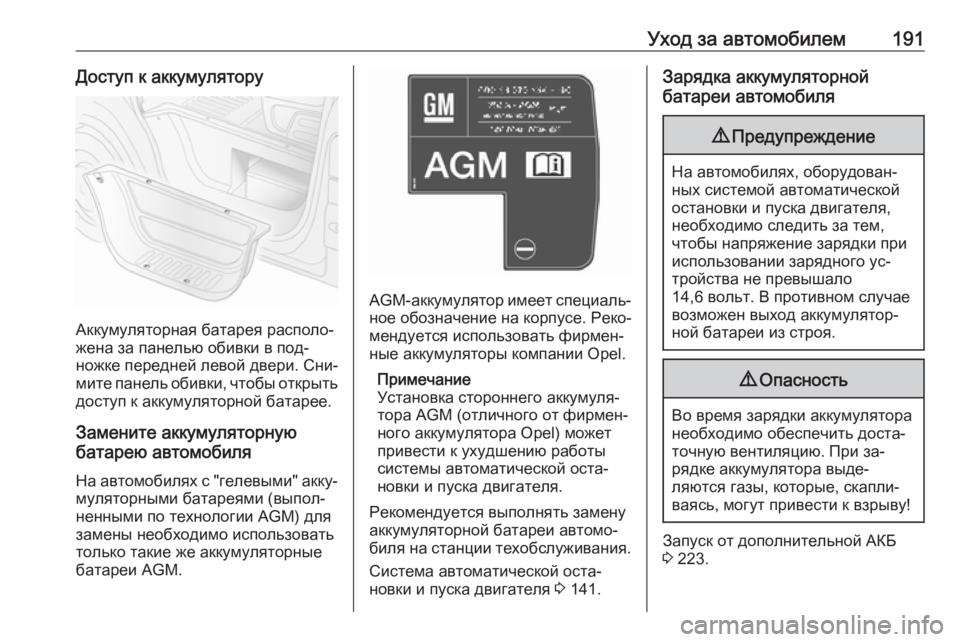

Уход за автомобилем191Доступ к аккумулятору
Аккумуляторная батарея располо‐
жена за панелью обивки в под‐ ножке передней левой двери. Сни‐
мите панель обивки, чтобы открыть
доступ к аккумуляторной батарее.
Замените аккумуляторную
батарею автомобиля
На автомобилях с "гелевыми" акку‐муляторными батареями (выпол‐
ненными по технологии AGM) для
замены необходимо использовать
только такие же аккумуляторные
батареи AGM.
AGM- аккумулятор имеет специаль‐
ное обозначение на корпусе. Реко‐
мендуется использовать фирмен‐
ные аккумуляторы компании Opel.
Примечание
Установка стороннего аккумуля‐
тора AGM (отличного от фирмен‐
ного аккумулятора Opel) может привести к ухудшению работы
системы автоматической оста‐
новки и пуска двигателя.
Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.
Система автоматической оста‐новки и пуска двигателя 3 141.
Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы напряжение зарядки при
использовании зарядного ус‐
тройства не превышало
14,6 вольт. В противном случае
возможен выход аккумулятор‐
ной батареи из строя.
9 Опасность
Во время зарядки аккумулятора
необходимо обеспечить доста‐
точную вентиляцию. При за‐
рядке аккумулятора выде‐
ляются газы, которые, скапли‐
ваясь, могут привести к взрыву!
Запуск от дополнительной АКБ
3 223.

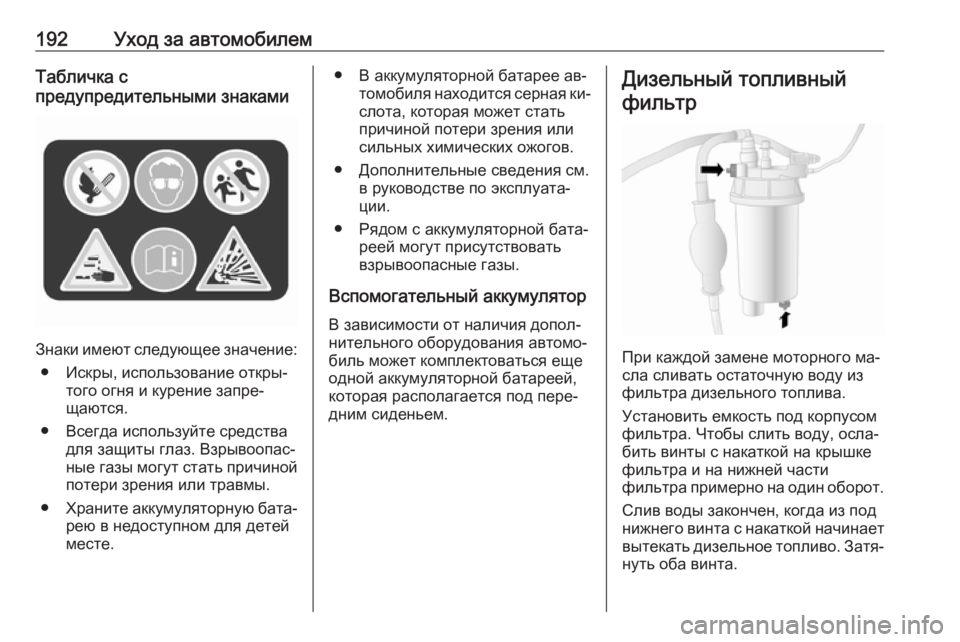

192Уход за автомобилемТабличка с
предупредительными знаками
Знаки имеют следующее значение:
● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
● Храните аккумуляторную бата‐
рею в недоступном для детей
месте.
● В аккумуляторной батарее ав‐ томобиля находится серная ки‐
слота, которая может стать
причиной потери зрения или
сильных химических ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Вспомогательный аккумулятор
В зависимости от наличия допол‐
нительного оборудования автомо‐
биль может комплектоваться еще
одной аккумуляторной батареей,
которая располагается под пере‐
дним сиденьем.Дизельный топливный
фильтр
При каждой замене моторного ма‐
сла сливать остаточную воду из
фильтра дизельного топлива.
Установить емкость под корпусом
фильтра. Чтобы слить воду, осла‐
бить винты с накаткой на крышке
фильтра и на нижней части
фильтра примерно на один оборот.
Слив воды закончен, когда из под
нижнего винта с накаткой начинает
вытекать дизельное топливо. Затя‐ нуть оба винта.

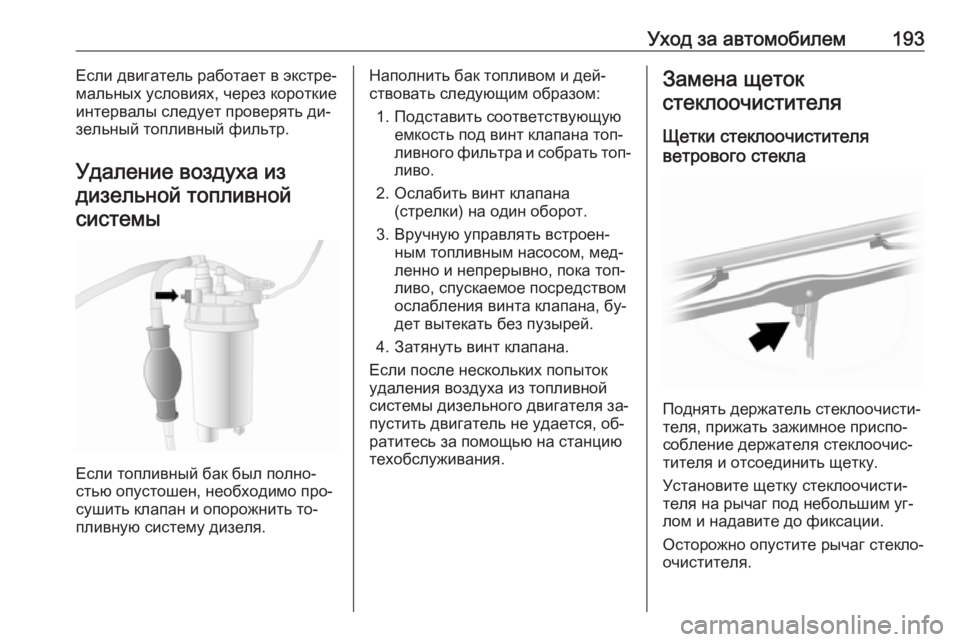

Уход за автомобилем193Если двигатель работает в экстре‐
мальных условиях, через короткие
интервалы следует проверять ди‐
зельный топливный фильтр.
Удаление воздуха из дизельной топливнойсистемы
Если топливный бак был полно‐
стью опустошен, необходимо про‐
сушить клапан и опорожнить то‐
пливную систему дизеля.
Наполнить бак топливом и дей‐
ствовать следующим образом:
1. Подставить соответствующую емкость под винт клапана топ‐
ливного фильтра и собрать топ‐
ливо.
2. Ослабить винт клапана (стрелки) на один оборот.
3. Вручную управлять встроен‐ ным топливным насосом, мед‐ленно и непрерывно, пока топ‐
ливо, спускаемое посредством
ослабления винта клапана, бу‐ дет вытекать без пузырей.
4. Затянуть винт клапана.
Если после нескольких попыток
удаления воздуха из топливной системы дизельного двигателя за‐пустить двигатель не удается, об‐
ратитесь за помощью на станцию техобслуживания.Замена щеток
стеклоочистителя
Щетки стеклоочистителя
ветрового стекла
Поднять держатель стеклоочисти‐
теля, прижать зажимное приспо‐
собление держателя стеклоочис‐
тителя и отсоединить щетку.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.

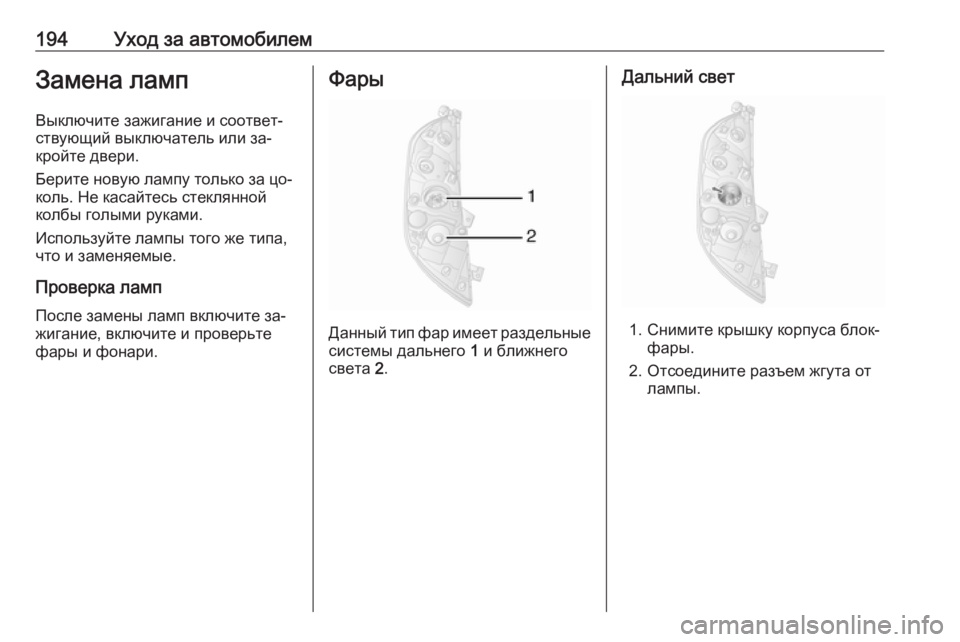

194Уход за автомобилемЗамена ламп
Выключите зажигание и соответ‐
ствующий выключатель или за‐
кройте двери.
Берите новую лампу только за цо‐ коль. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Проверка ламп
После замены ламп включите за‐
жигание, включите и проверьте
фары и фонари.Фары
Данный тип фар имеет раздельные системы дальнего 1 и ближнего
света 2.
Дальний свет
1. Снимите крышку корпуса блок-
фары.
2. Отсоедините разъем жгута от лампы.

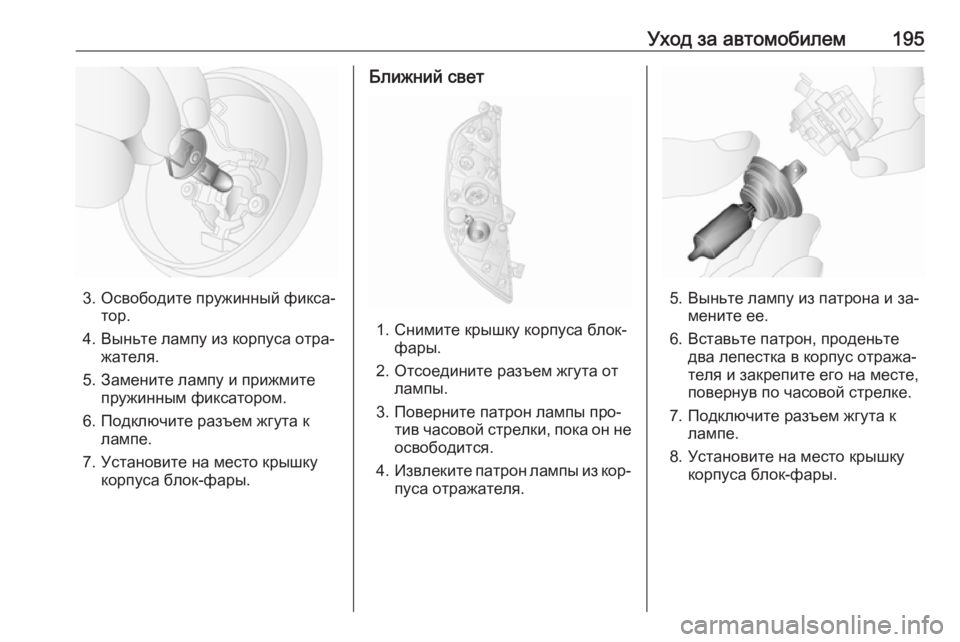

Уход за автомобилем195
3. Освободите пружинный фикса‐тор.
4. Выньте лампу из корпуса отра‐ жателя.
5. Замените лампу и прижмите пружинным фиксатором.
6. Подключите разъем жгута к лампе.
7. Установите на место крышку корпуса блок-фары.
Ближний свет
1. Снимите крышку корпуса блок-фары.
2. Отсоедините разъем жгута от лампы.
3. Поверните патрон лампы про‐ тив часовой стрелки, пока он не
освободится.
4. Извлеките патрон лампы из кор‐
пуса отражателя.
5. Выньте лампу из патрона и за‐ мените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к лампе.
8. Установите на место крышку корпуса блок-фары.

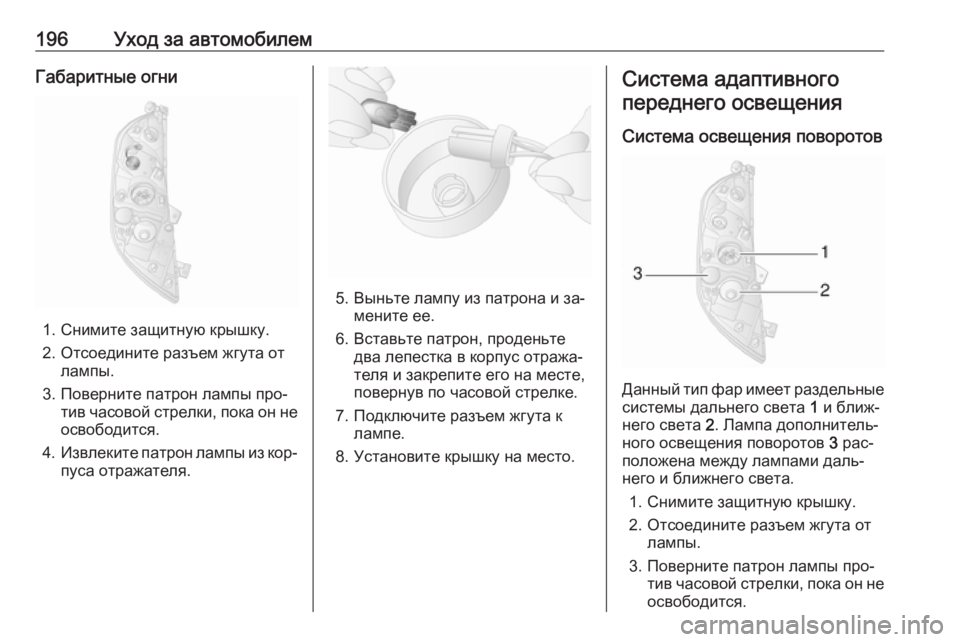

196Уход за автомобилемГабаритные огни
1. Снимите защитную крышку.
2. Отсоедините разъем жгута от лампы.
3. Поверните патрон лампы про‐ тив часовой стрелки, пока он не
освободится.
4. Извлеките патрон лампы из кор‐
пуса отражателя.
5. Выньте лампу из патрона и за‐ мените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к лампе.
8. Установите крышку на место.
Система адаптивного
переднего освещения
Система освещения поворотов
Данный тип фар имеет раздельные системы дальнего света 1 и ближ‐
него света 2. Лампа дополнитель‐
ного освещения поворотов 3 рас‐
положена между лампами даль‐ него и ближнего света.
1. Снимите защитную крышку.
2. Отсоедините разъем жгута от лампы.
3. Поверните патрон лампы про‐ тив часовой стрелки, пока он не
освободится.

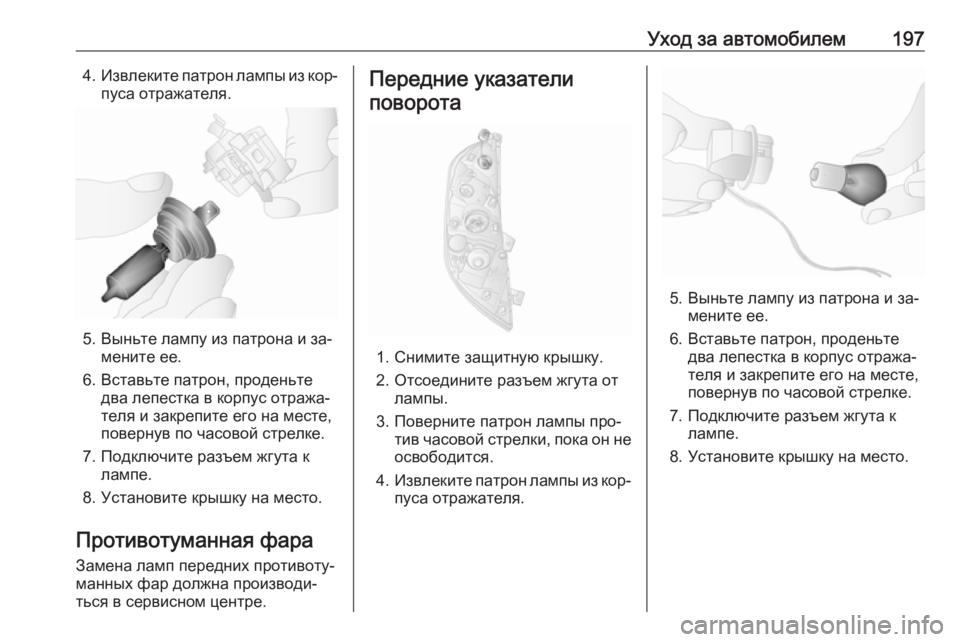

Уход за автомобилем1974.Извлеките патрон лампы из кор‐
пуса отражателя.
5. Выньте лампу из патрона и за‐ мените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐теля и закрепите его на месте,
повернув по часовой стрелке.
7. Подключите разъем жгута к лампе.
8. Установите крышку на место.
Противотуманная фара Замена ламп передних противоту‐
манных фар должна производи‐
ться в сервисном центре.
Передние указатели
поворота
1. Снимите защитную крышку.
2. Отсоедините разъем жгута от лампы.
3. Поверните патрон лампы про‐ тив часовой стрелки, пока он не
освободится.
4. Извлеките патрон лампы из кор‐
пуса отражателя.
5. Выньте лампу из патрона и за‐ мените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к лампе.
8. Установите крышку на место.

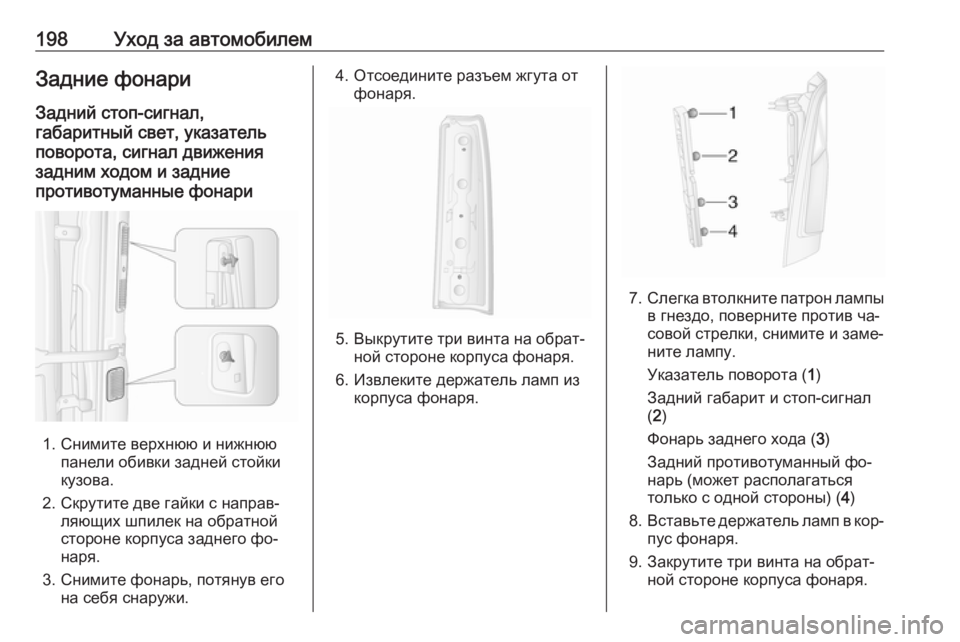

198Уход за автомобилемЗадние фонари
Задний стоп-сигнал,
габаритный свет, указатель
поворота, сигнал движения
задним ходом и задние
противотуманные фонари
1. Снимите верхнюю и нижнюю панели обивки задней стойки
кузова.
2. Скрутите две гайки с направ‐ ляющих шпилек на обратной
стороне корпуса заднего фо‐
наря.
3. Снимите фонарь, потянув его на себя снаружи.
4. Отсоедините разъем жгута отфонаря.
5. Выкрутите три винта на обрат‐ ной стороне корпуса фонаря.
6. Извлеките держатель ламп из корпуса фонаря.
7.Слегка втолкните патрон лампы
в гнездо, поверните против ча‐
совой стрелки, снимите и заме‐
ните лампу.
Указатель поворота ( 1)
Задний габарит и стоп-сигнал
( 2 )
Фонарь заднего хода ( 3)
Задний противотуманный фо‐
нарь (может располагаться
только с одной стороны) ( 4)
8. Вставьте держатель ламп в кор‐
пус фонаря.
9. Закрутите три винта на обрат‐ ной стороне корпуса фонаря.
