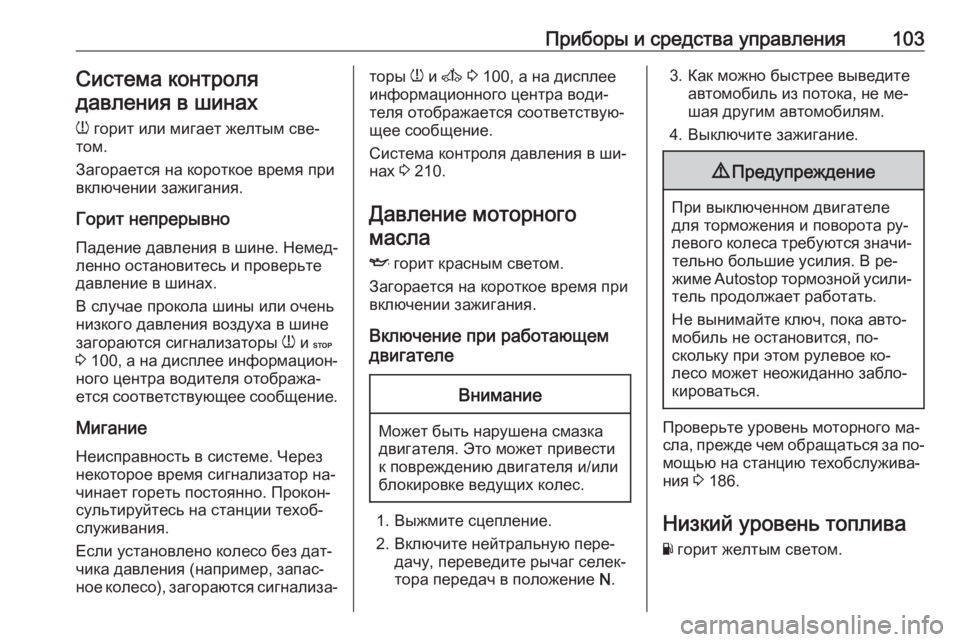

Приборы и средства управления103Система контроля
давления в шинах
w горит или мигает желтым све‐
том.
Загорается на короткое время при
включении зажигания.
Горит непрерывно
Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
В случае прокола шины или очень
низкого давления воздуха в шине
загораются сигнализаторы w и C
3 100 , а на дисплее информацион‐
ного центра водителя отобража‐
ется соответствующее сообщение.
Мигание Неисправность в системе. Через
некоторое время сигнализатор на‐
чинает гореть постоянно. Прокон‐
сультируйтесь на станции техоб‐
служивания.
Если установлено колесо без дат‐ чика давления (например, запас‐ное колесо), загораются сигнализа‐торы w и A 3 100, а на дисплее
информационного центра води‐
теля отображается соответствую‐
щее сообщение.
Система контроля давления в ши‐
нах 3 210.
Давление моторного масла
I горит красным светом.
Загорается на короткое время при
включении зажигания.
Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите
автомобиль из потока, не ме‐
шая другим автомобилям.
4. Выключите зажигание.9 Предупреждение
При выключенном двигателе
для торможения и поворота ру‐
левого колеса требуются значи‐ тельно большие усилия. В ре‐
жиме Autostop тормозной усили‐
тель продолжает работать.
Не вынимайте ключ, пока авто‐ мобиль не остановится, по‐
скольку при этом рулевое ко‐
лесо может неожиданно забло‐
кироваться.
Проверьте уровень моторного ма‐
сла, прежде чем обращаться за по‐
мощью на станцию техобслужива‐
ния 3 186.
Низкий уровень топлива Y горит желтым светом.

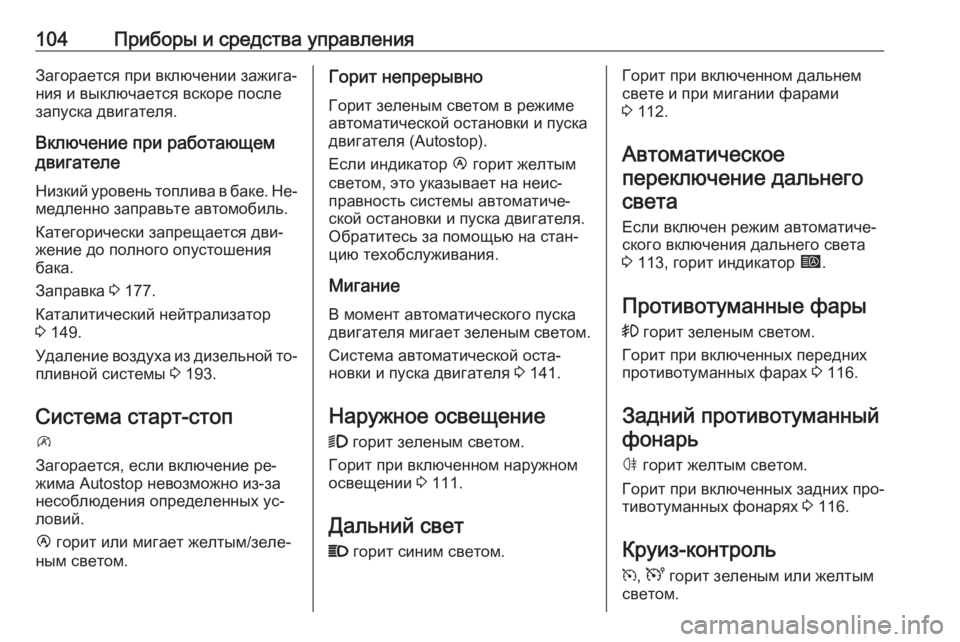

104Приборы и средства управленияЗагорается при включении зажига‐ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Низкий уровень топлива в баке. Не‐
медленно заправьте автомобиль.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Заправка 3 177.
Каталитический нейтрализатор
3 149.
Удаление воздуха из дизельной то‐ пливной системы 3 193.
Система старт-стоп \
Загорается, если включение ре‐
жима Autostop невозможно из-за
несоблюдения определенных ус‐ ловий.
Ï горит или мигает желтым/зеле‐
ным светом.Горит непрерывно
Горит зеленым светом в режиме
автоматической остановки и пуска
двигателя (Autostop).
Если индикатор Ï горит желтым
светом, это указывает на неис‐
правность системы автоматиче‐ ской остановки и пуска двигателя.Обратитесь за помощью на стан‐
цию техобслуживания.
Мигание В момент автоматического пуска
двигателя мигает зеленым светом.
Система автоматической оста‐ новки и пуска двигателя 3 141.
Наружное освещение
9 горит зеленым светом.
Горит при включенном наружном
освещении 3 111.
Дальний свет
P горит синим светом.Горит при включенном дальнем
свете и при мигании фарами
3 112.
Автоматическое переключение дальнего света
Если включен режим автоматиче‐
ского включения дальнего света
3 113, горит индикатор í.
Противотуманные фары > горит зеленым светом.
Горит при включенных передних
противотуманных фарах 3 116.
Задний противотуманный
фонарь
ø горит желтым светом.
Горит при включенных задних про‐
тивотуманных фонарях 3 116.
Круиз-контроль
m , U горит зеленым или желтым
светом.

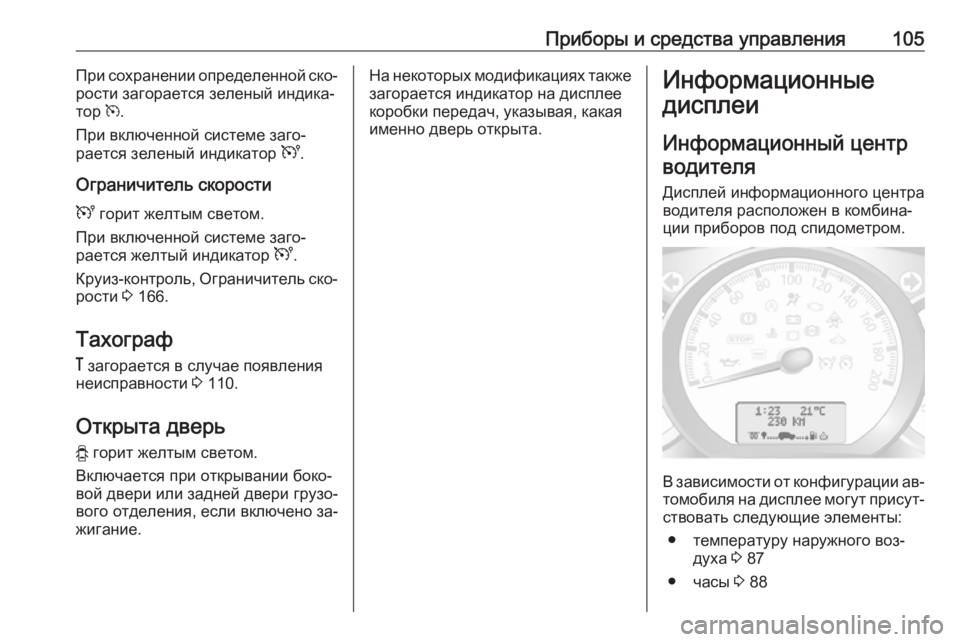

Приборы и средства управления105При сохранении определенной ско‐
рости загорается зеленый индика‐
тор m.
При включенной системе заго‐
рается зеленый индикатор U.
Ограничитель скорости U горит желтым светом.
При включенной системе заго‐
рается желтый индикатор U.
Круиз-контроль, Ограничитель ско‐ рости 3 166.
Тахограф
& загорается в случае появления
неисправности 3 110.
Открыта дверь
y горит желтым светом.
Включается при открывании боко‐ вой двери или задней двери грузо‐
вого отделения, если включено за‐
жигание.На некоторых модификациях также
загорается индикатор на дисплее
коробки передач, указывая, какая
именно дверь открыта.Информационные
дисплеи
Информационный центр водителя
Дисплей информационного центра
водителя расположен в комбина‐
ции приборов под спидометром.
В зависимости от конфигурации ав‐
томобиля на дисплее могут присут‐ ствовать следующие элементы:
● температуру наружного воз‐ духа 3 87
● часы 3 88

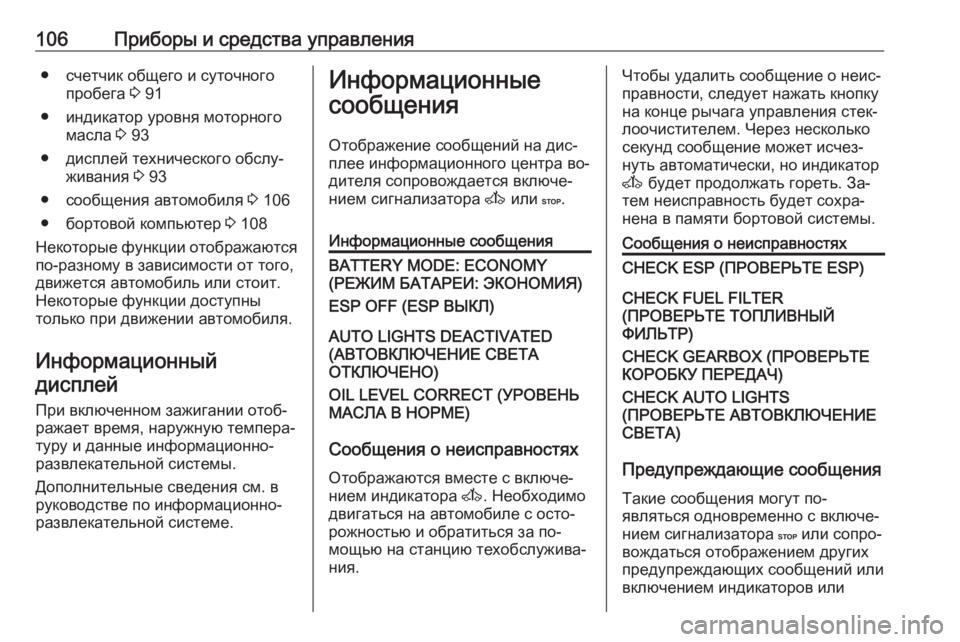

106Приборы и средства управления● счетчик общего и суточногопробега 3 91
● индикатор уровня моторного масла 3 93
● дисплей технического обслу‐ живания 3 93
● сообщения автомобиля 3 106
● бортовой компьютер 3 108
Некоторые функции отображаются
по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Информационныйдисплей
При включенном зажигании отоб‐
ражает время, наружную темпера‐
туру и данные информационно-
развлекательной системы.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.Информационные
сообщения
Отображение сообщений на дис‐
плее информационного центра во‐
дителя сопровождается включе‐
нием сигнализатора A или C.Информационные сообщенияBATTERY MODE: ECONOMY
(РЕЖИМ БАТАРЕИ: ЭКОНОМИЯ)ESP OFF (ESP ВЫКЛ)AUTO LIGHTS DEACTIVATED
(АВТОВКЛЮЧЕНИЕ СВЕТА
ОТКЛЮЧЕНО)OIL LEVEL CORRECT (УРОВЕНЬ
МАСЛА В НОРМЕ)
Сообщения о неисправностях
Отображаются вместе с включе‐
нием индикатора A. Необходимо
двигаться на автомобиле с осто‐
рожностью и обратиться за по‐
мощью на станцию техобслужива‐
ния.
Чтобы удалить сообщение о неис‐
правности, следует нажать кнопку
на конце рычага управления стек‐
лоочистителем. Через несколько
секунд сообщение может исчез‐
нуть автоматически, но индикатор
A будет продолжать гореть. За‐
тем неисправность будет сохра‐
нена в памяти бортовой системы.Сообщения о неисправностяхCHECK ESP (ПРОВЕРЬТЕ ESP)CHECK FUEL FILTER
(ПРОВЕРЬТЕ ТОПЛИВНЫЙ
ФИЛЬТР)CHECK GEARBOX (ПРОВЕРЬТЕ
КОРОБКУ ПЕРЕДАЧ)CHECK AUTO LIGHTS
(ПРОВЕРЬТЕ АВТОВКЛЮЧЕНИЕ
СВЕТА)
Предупреждающие сообщения
Такие сообщения могут по‐
являться одновременно с включе‐
нием сигнализатора C или сопро‐
вождаться отображением других предупреждающих сообщений или
включением индикаторов или

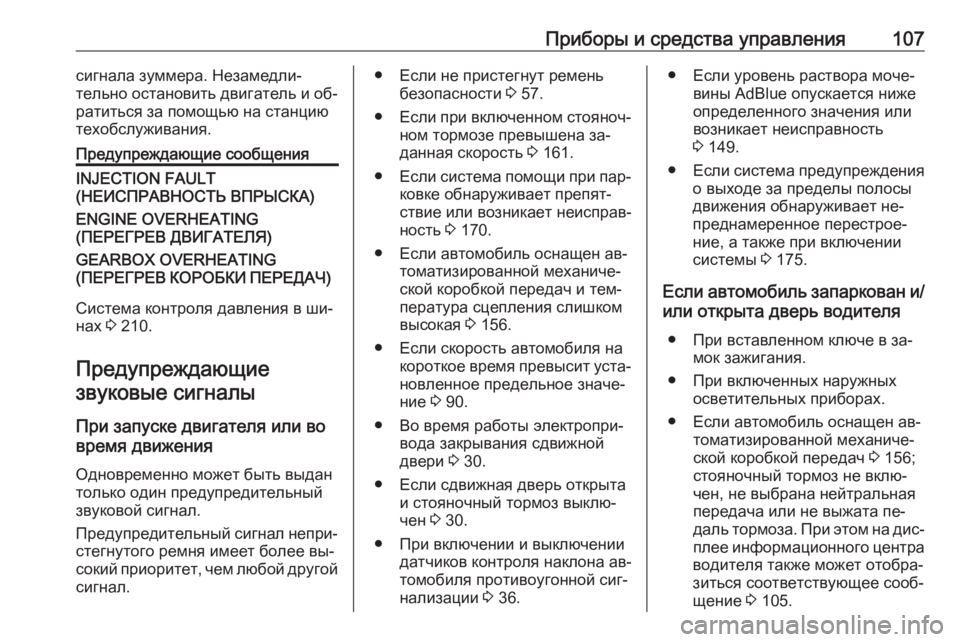

Приборы и средства управления107сигнала зуммера. Незамедли‐
тельно остановить двигатель и об‐
ратиться за помощью на станцию
техобслуживания.Предупреждающие сообщенияINJECTION FAULT
(НЕИСПРАВНОСТЬ ВПРЫСКА)ENGINE OVERHEATING
(ПЕРЕГРЕВ ДВИГАТЕЛЯ)GEARBOX OVERHEATING
( ПЕРЕГРЕВ КОРОБКИ ПЕРЕДАЧ)
Система контроля давления в ши‐
нах 3 210.
Предупреждающие звуковые сигналы
При запуске двигателя или во
время движения
Одновременно может быть выдан
только один предупредительный
звуковой сигнал.
Предупредительный сигнал непри‐ стегнутого ремня имеет более вы‐
сокий приоритет, чем любой другой
сигнал.
● Если не пристегнут ремень безопасности 3 57.
● Если при включенном стояноч‐
ном тормозе превышена за‐данная скорость 3 161.
● Если система помощи при пар‐
ковке обнаруживает препят‐
ствие или возникает неисправ‐
ность 3 170.
● Если автомобиль оснащен ав‐ томатизированной механиче‐ской коробкой передач и тем‐
пература сцепления слишком
высокая 3 156.
● Если скорость автомобиля на короткое время превысит уста‐
новленное предельное значе‐
ние 3 90.
● Во время работы электропри‐ вода закрывания сдвижной
двери 3 30.
● Если сдвижная дверь открыта и стояночный тормоз выклю‐
чен 3 30.
● При включении и выключении датчиков контроля наклона ав‐
томобиля противоугонной сиг‐
нализации 3 36.● Если уровень раствора моче‐
вины AdBlue опускается ниже
определенного значения или возникает неисправность
3 149.
● Если система предупреждения
о выходе за пределы полосы
движения обнаруживает не‐
преднамеренное перестрое‐
ние, а также при включении
системы 3 175.
Если автомобиль запаркован и/
или открыта дверь водителя
● При вставленном ключе в за‐ мок зажигания.
● При включенных наружных осветительных приборах.
● Если автомобиль оснащен ав‐ томатизированной механиче‐
ской коробкой передач 3 156;
стояночный тормоз не вклю‐
чен, не выбрана нейтральная
передача или не выжата пе‐ даль тормоза. При этом на дис‐ плее информационного центра
водителя также может отобра‐
зиться соответствующее сооб‐
щение 3 105.

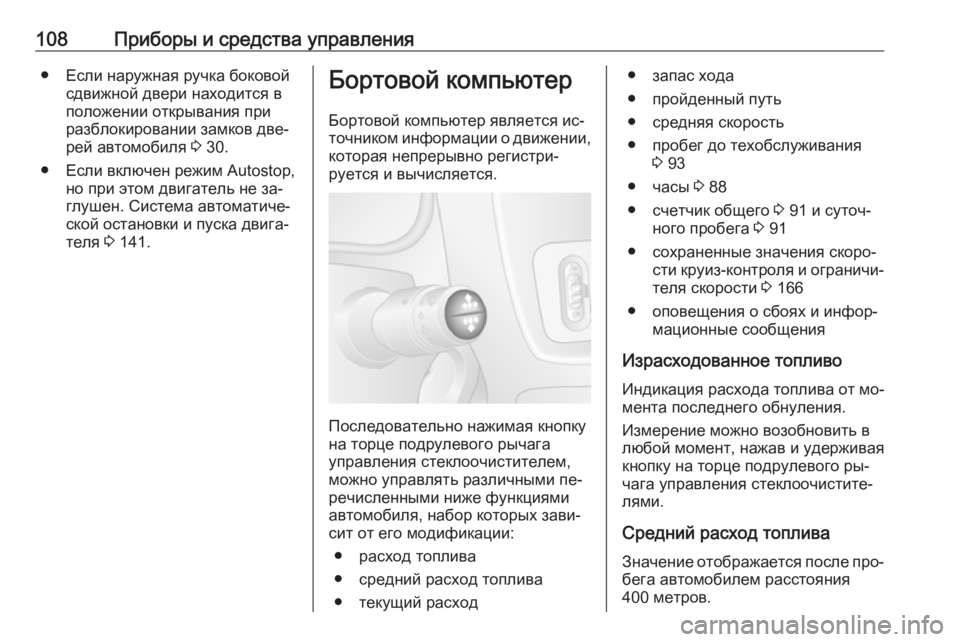

108Приборы и средства управления● Если наружная ручка боковойсдвижной двери находится в
положении открывания при
разблокировании замков две‐
рей автомобиля 3 30.
● Если включен режим Autostop, но при этом двигатель не за‐глушен. Система автоматиче‐
ской остановки и пуска двига‐
теля 3 141.Бортовой компьютер
Бортовой компьютер является ис‐
точником информации о движении,
которая непрерывно регистри‐
руется и вычисляется.
Последовательно нажимая кнопку
на торце подрулевого рычага
управления стеклоочистителем,
можно управлять различными пе‐
речисленными ниже функциями
автомобиля, набор которых зави‐
сит от его модификации:
● расход топлива
● средний расход топлива
● текущий расход
● запас хода
● пройденный путь
● средняя скорость
● пробег до техобслуживания 3 93
● часы 3 88
● счетчик общего 3 91 и суточ‐
ного пробега 3 91
● сохраненные значения скоро‐ сти круиз-контроля и ограничи‐
теля скорости 3 166
● оповещения о сбоях и инфор‐ мационные сообщения
Израсходованное топливо Индикация расхода топлива от мо‐
мента последнего обнуления.
Измерение можно возобновить в
любой момент, нажав и удерживая
кнопку на торце подрулевого ры‐
чага управления стеклоочистите‐
лями.
Средний расход топлива Значение отображается после про‐
бега автомобилем расстояния
400 метров.

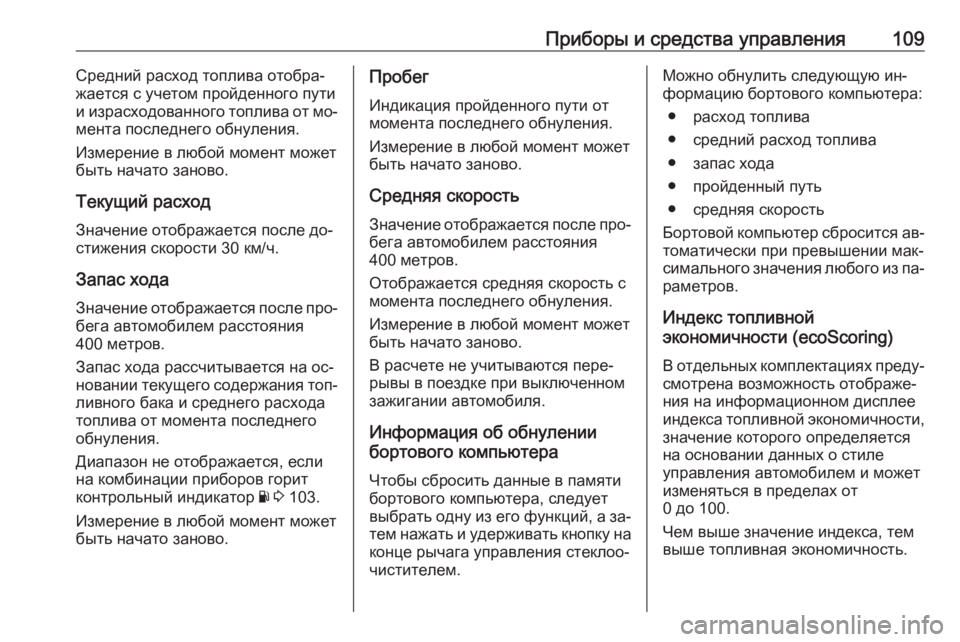

Приборы и средства управления109Средний расход топлива отобра‐
жается с учетом пройденного пути
и израсходованного топлива от мо‐
мента последнего обнуления.
Измерение в любой момент может
быть начато заново.
Текущий расход Значение отображается после до‐
стижения скорости 30 км/ч.
Запас хода Значение отображается после про‐
бега автомобилем расстояния
400 метров.
Запас хода рассчитывается на ос‐
новании текущего содержания топ‐
ливного бака и среднего расхода
топлива от момента последнего
обнуления.
Диапазон не отображается, если
на комбинации приборов горит
контрольный индикатор Y 3 103.
Измерение в любой момент может быть начато заново.Пробег
Индикация пройденного пути от
момента последнего обнуления.
Измерение в любой момент может
быть начато заново.
Средняя скорость Значение отображается после про‐ бега автомобилем расстояния
400 метров.
Отображается средняя скорость с
момента последнего обнуления.
Измерение в любой момент может
быть начато заново.
В расчете не учитываются пере‐
рывы в поездке при выключенном
зажигании автомобиля.
Информация об обнулении
бортового компьютера
Чтобы сбросить данные в памятибортового компьютера, следует
выбрать одну из его функций, а за‐
тем нажать и удерживать кнопку на
конце рычага управления стеклоо‐
чистителем.Можно обнулить следующую ин‐
формацию бортового компьютера:
● расход топлива
● средний расход топлива
● запас хода
● пройденный путь
● средняя скорость
Бортовой компьютер сбросится ав‐
томатически при превышении мак‐
симального значения любого из па‐
раметров.
Индекс топливной
экономичности (ecoScoring)
В отдельных комплектациях преду‐ смотрена возможность отображе‐
ния на информационном дисплее
индекса топливной экономичности, значение которого определяется
на основании данных о стиле
управления автомобилем и может
изменяться в пределах от
0 до 100.
Чем выше значение индекса, тем
выше топливная экономичность.

110Приборы и средства управленияНа дисплее также отображаются
рекомендации по снижению рас‐
хода топлива. Информация о по‐
ездках может сохраняться в па‐
мяти компьютера, чтобы позднее
вы могли сравнить результаты. До‐
полнительные сведения см. в руко‐ водстве по эксплуатации информа‐
ционно-развлекательной системы.
Информационные сообщения
3 106.
Запись информации о поездке При выключении двигателя на дис‐
плее отображается статистика по
последней поездке.
Отображается следующая инфор‐
мация:
● средний расход топлива
● текущий пробег
● экономия топлива в км
Сбой электропитания После прерывания электропитания
или при недостаточном напряже‐
нии аккумуляторной батареи зна‐
чения, записанные в память борто‐ вого компьютера, стираются.Тахограф
Управление тахографом описано в
прилагаемом руководстве по эксп‐
луатации. Соблюдать предписа‐
ния, касающиеся его использова‐
ния.
В случае возникновения неисправ‐ ности в комбинации приборов заго‐
рается сигнализатор &. Обратитесь
за помощью на станцию техобслу‐
живания.
Примечание
Общий пробег может отобра‐
жаться только на тахографе
(если, конечно, он установлен), а
не на одометре, смонтированном
на приборной панели.
Одометр 3 91.
