2016.5 OPEL KARL Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

Φροντίδα οχήματος1592. Περιστρέψτε το λαμπτήρα αρι‐στερά και αφαιρέστε τον από το
ντουί.
3. Αντικαταστήστε το λαμπτήρα.
4. Εισάγετε το ντουί του λαμπτήρα μέσα στο κάτοπτρο και περι‐
στρέψτε το δεξιά.

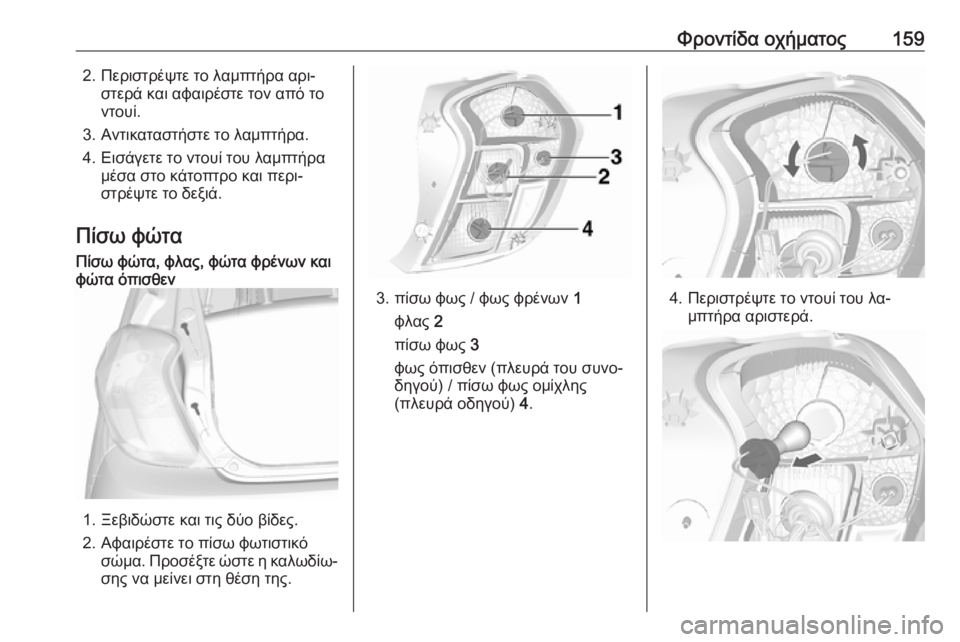

Πίσω φώταΠίσω φώτα, φλας, φώτα φρένων και
φώτα όπισθεν
1. Ξεβιδώστε και τις δύο βίδες.
2. Αφαιρέστε το πίσω φωτιστικό σώμα. Προσέξτε ώστε η καλωδίω‐
σης να μείνει στη θέση της.
3. πίσω φως / φως φρένων 1
φλας 2
πίσω φως 3
φως όπισθεν (πλευρά του συνο‐
δηγού) / πίσω φως ομίχλης
(πλευρά οδηγού) 4.4. Περιστρέψτε το ντουί του λα‐
μπτήρα αριστερά.

160Φροντίδα οχήματος5.Αφαιρέστε το ντουί του λαμπτήρα.
Πιέστε ελαφρά το λαμπτήρα μέσα
στο ντουί, περιστρέψτε τον αρι‐
στερά, αφαιρέστε τον και αντικα‐
ταστήστε τον.
6. Εισάγετε το ντουί του λαμπτήρα στο συγκρότημα του πίσω φωτός
και βιδώστε το στη θέση του.
Συνδέστε τη φίσα καλωδίωσης.
Τοποθετήστε το πίσω φωτιστικό
σώμα στο αμάξωμα και σφίξτε τις
βίδες. Κλείστε και ασφαλίστε τα
καλύμματα.
7. Ανοίξτε το διακόπτη ανάφλεξης, ενεργοποιήστε και ελέγξτε όλα τα
φώτα.Πλευρικά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το φως προς τα εμπρός και
βγάλτε το έξω από το μπροστινό
φτερό με το πίσω άκρο του.
2. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά και αφαιρέστε τοαπό το κέλυφος.

Φροντίδα οχήματος1613. Τραβήξτε το λαμπτήρα από τοντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το μπροστινό άκρο στο μπροστινό φτερό, σύρετέ το
μπροστά και εισάγετε το πίσω
άκρο.
Τρίτο φως φρένων
Η αντικατάσταση των λυχνιών LED
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Φωτισμός πινακίδας
κυκλοφορίας
1. Ξεβιδώστε και τις δύο βίδες.
2. Αφαιρέστε το κέλυφος του λα‐ μπτήρα προς τα κάτω, προσέχο‐
ντας να μην τραβήξετε το καλώδιο.
Περιστρέψτε το ντουί του λα‐
μπτήρα αριστερά για να το απο‐
συνδέσετε.
3. Αφαιρέστε τον λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισαγάγετε το ντουί του λαμπτήρα
στο κέλυφος του λαμπτήρα και πε‐ ριστρέψτε το δεξιά.
5. Τοποθετήστε το κέλυφος του λα‐ μπτήρα και στερεώστε το με ένα
κατσαβίδι.
Πλαφονιέρες Πλαφονιέρα, φώτα ανάγνωσης 1. Για την αφαίρεση, ανασηκώστε την απέναντι πλευρά του διακό‐
πτη του φωτός χρησιμοποιώντας
ένα κατσαβίδι με επίπεδη μύτη.
(Προσέξτε να μην κάνετε γρα‐
τσουνιές.)
2. Αφαιρέστε το λαμπτήρα.
3. Αντικαταστήστε το λαμπτήρα.
4. Επανατοποθετήστε το φωτιστικό σώμα.

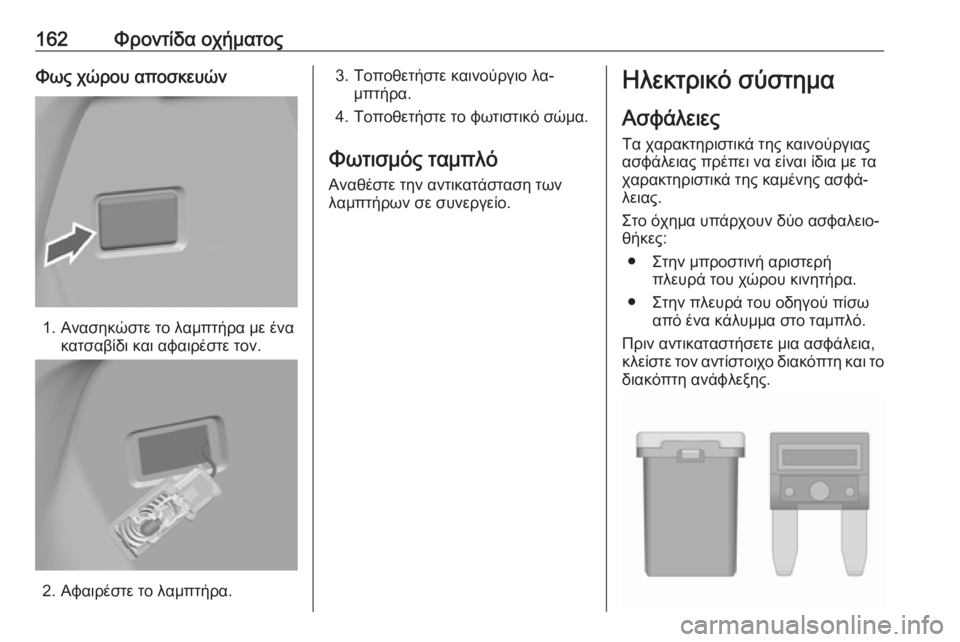

162Φροντίδα οχήματοςΦως χώρου αποσκευών
1. Ανασηκώστε το λαμπτήρα με ένακατσαβίδι και αφαιρέστε τον.
2. Αφαιρέστε το λαμπτήρα.
3. Τοποθετήστε καινούργιο λα‐μπτήρα.
4. Τοποθετήστε το φωτιστικό σώμα.
Φωτισμός ταμπλό Αναθέστε την αντικατάσταση των
λαμπτήρων σε συνεργείο.Ηλεκτρικό σύστημα
Ασφάλειες Τα χαρακτηριστικά της καινούργιαςασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν δύο ασφαλειο‐
θήκες:
● Στην μπροστινή αριστερή πλευρά του χώρου κινητήρα.
● Στην πλευρά του οδηγού πίσω από ένα κάλυμμα στο ταμπλό.
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το
διακόπτη ανάφλεξης.

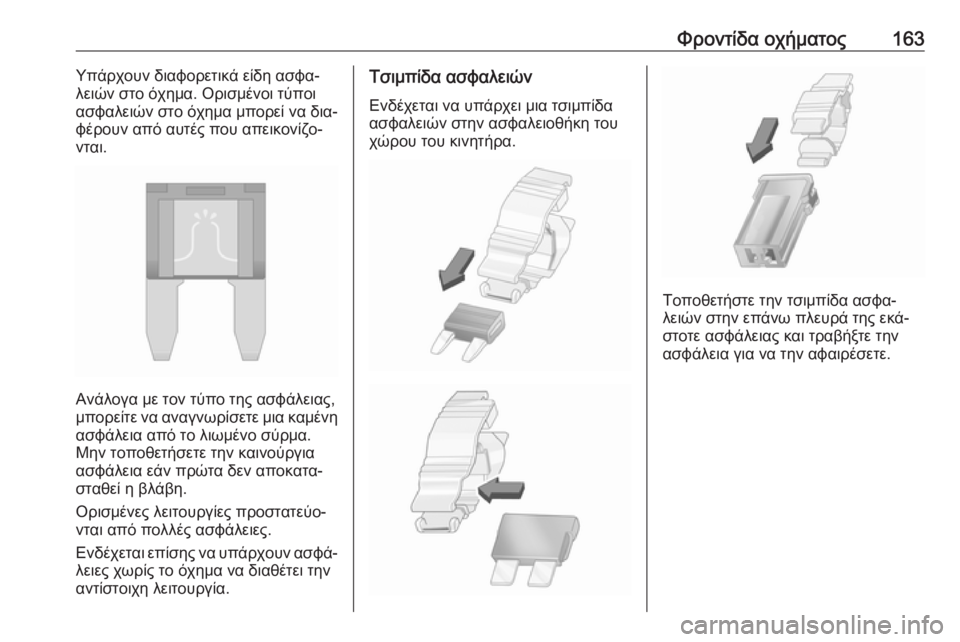

Φροντίδα οχήματος163Υπάρχουν διαφορετικά είδη ασφα‐
λειών στο όχημα. Ορισμένοι τύποι
ασφαλειών στο όχημα μπορεί να δια‐
φέρουν από αυτές που απεικονίζο‐
νται.
Ανάλογα με τον τύπο της ασφάλειας,
μπορείτε να αναγνωρίσετε μια καμένη ασφάλεια από το λιωμένο σύρμα.
Μην τοποθετήσετε την καινούργια
ασφάλεια εάν πρώτα δεν αποκατα‐
σταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.
Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα
ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.
Τοποθετήστε την τσιμπίδα ασφα‐
λειών στην επάνω πλευρά της εκά‐
στοτε ασφάλειας και τραβήξτε την ασφάλεια για να την αφαιρέσετε.

164Φροντίδα οχήματοςΑσφαλειοθήκη χώρουκινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του χώ‐
ρου του κινητήρα.
Απασφαλίστε το κάλυμμα, ανασηκώ‐
στε το και αφαιρέστε το.
Αρ.Κύκλωμα1Πόρτα χώρου αποσκευών2–3Θερμαινόμενο πίσω παρμπρίζ4Θερμαινόμενος εξωτερικός
καθρέπτης5Ηλιοροφή6Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων7Μονάδα ελέγχου κινητήρα8–9ABS10Ηλεκτρονική μονάδα ελέγχου
αμαξώματος, τάση11Κάμερα πίσω θέασης12–13–14Ηλεκτρονική μονάδα ελέγχου
κινητήρα/Ηλεκτρονική μονάδα
ελέγχου κιβωτίου ταχυτήτων15Σύστημα ψεκασμού/Μίζα16Αντλία καυσίμου

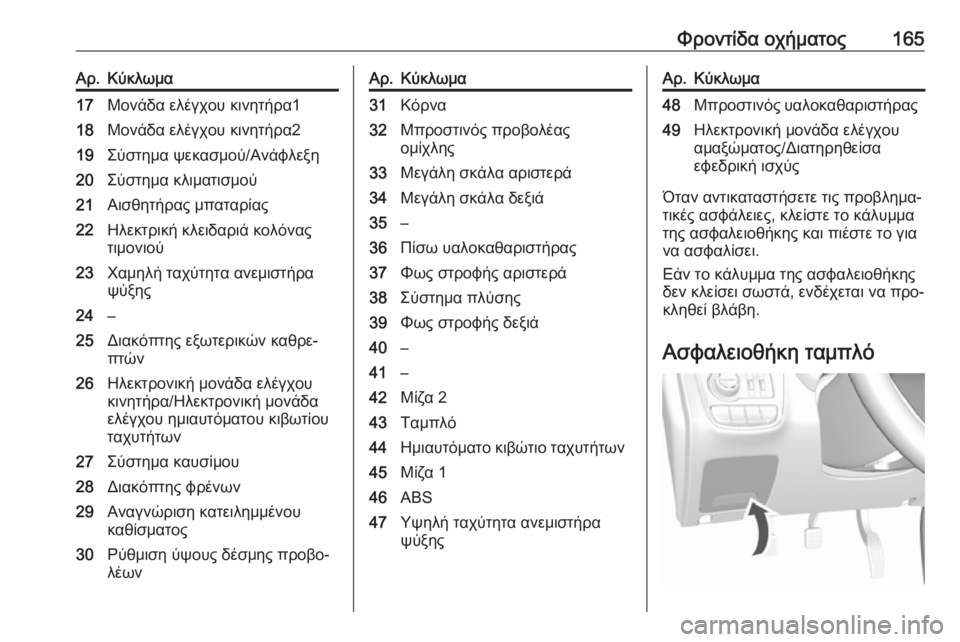

Φροντίδα οχήματος165Αρ.Κύκλωμα17Μονάδα ελέγχου κινητήρα118Μονάδα ελέγχου κινητήρα219Σύστημα ψεκασμού/Ανάφλεξη20Σύστημα κλιματισμού21Αισθητήρας μπαταρίας22Ηλεκτρική κλειδαριά κολόνας
τιμονιού23Χαμηλή ταχύτητα ανεμιστήρα
ψύξης24–25Διακόπτης εξωτερικών καθρε‐
πτών26Ηλεκτρονική μονάδα ελέγχου
κινητήρα/Ηλεκτρονική μονάδα
ελέγχου ημιαυτόματου κιβωτίου
ταχυτήτων27Σύστημα καυσίμου28Διακόπτης φρένων29Αναγνώριση κατειλημμένου
καθίσματος30Ρύθμιση ύψους δέσμης προβο‐
λέωνΑρ.Κύκλωμα31Κόρνα32Μπροστινός προβολέας
ομίχλης33Μεγάλη σκάλα αριστερά34Μεγάλη σκάλα δεξιά35–36Πίσω υαλοκαθαριστήρας37Φως στροφής αριστερά38Σύστημα πλύσης39Φως στροφής δεξιά40–41–42Μίζα 243Ταμπλό44Ημιαυτόματο κιβώτιο ταχυτήτων45Μίζα 146ABS47Υψηλή ταχύτητα ανεμιστήρα
ψύξηςΑρ.Κύκλωμα48Μπροστινός υαλοκαθαριστήρας49Ηλεκτρονική μονάδα ελέγχου
αμαξώματος/Διατηρηθείσα
εφεδρική ισχύς
Όταν αντικαταστήσετε τις προβλημα‐
τικές ασφάλειες, κλείστε το κάλυμμα
της ασφαλειοθήκης και πιέστε το για
να ασφαλίσει.
Εάν το κάλυμμα της ασφαλειοθήκης δεν κλείσει σωστά, ενδέχεται να προ‐
κληθεί βλάβη.
Ασφαλειοθήκη ταμπλό

166Φροντίδα οχήματοςΗ ασφαλειοθήκη βρίσκεται στην
πλευρά του οδηγού πίσω από ένα κά‐ λυμμα στο ταμπλό.
Για να ανοίξετε τον αποθηκευτικό
χώρο, πιέστε τις ασφάλειες, γυρίστε
το κάλυμμα προς τα κάτω και αφαιρέ‐
στε το.Αρ.Κύκλωμα1OnStar2Σύστημα κλιματισμού3Ταμπλό4Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων5Infotainment6Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)7Πίσω σύστημα υποβοήθησης
στάθμευσης8Σύνδεση συνδέσμου δεδομένων9Ηλεκτρική κλειδαριά κολόνας
τιμονιού10Ηλεκτρονική μονάδα διάγνωσης και ανίχνευσης11Μετασχηματιστής DC12–13Ηλεκτρονικό σύστημα
είσπραξης διοδίων14Μονάδα γραμμικής τροφοδο‐
σίας
