2016.5 OPEL INSIGNIA Instrukcja obsługi (in Polish)

Prowadzenie i użytkowanie183nawierzchni lub na wzniesieniuprzodem w górę, przed
wyjęciem kluczyka z
wyłącznika zapłonu lub
wyłączeniem zapłonu w
pojazdach z przyciskiem
zasilania należy wybrać
pierwszy bieg lub ustawić
dźwignię zmiany biegów w
położeniu P. Należy także
skręcić koła przednie w
kierunku przeciwnym do
krawężnika.
Jeśli pojazd został
zaparkowany na wzniesieniu
przodem w dół, przed wyjęciem
kluczyka z wyłącznika zapłonu lub wyłączeniem zapłonu w
pojazdach z przyciskiem
zasilania należy wybrać bieg
wsteczny lub ustawić dźwignię zmiany biegów w położeniu P.
Koła przednie należy skręcić w
kierunku krawężnika.
● Zamknąć szyby i okno dachowe.
● Wyjąć kluczyk z wyłącznika zapłonu lub wyłączyć zapłon wpojazdach z przyciskiem
zasilania. Obrócić koło
kierownicy aż do jego
zablokowania.
W samochodzie z
automatyczną skrzynią biegów kluczyk można wyjąć dopiero
po ustawieniu dźwigni w
położeniu P.
● Zablokować zamki samochodu,
naciskając przycisk e nadajnika
zdalnego sterowania.
Włączyć autoalarm 3 37.
● Wentylatory chłodnicy mogą pracować nawet po wyłączeniu
silnika 3 257.
Przestroga
Po jeździe z wysokimi
prędkościami obrotowymi lub z
dużym obciążeniem silnika należy przed wyłączeniem silnika przez
pewien czas jechać bez jego
nadmiernego obciążania lub przez ok. 30 sekund pozostawić go na
biegu jałowym. W przeciwnym
razie może dojść do uszkodzenia
turbosprężarki.
Uwaga
W razie wypadku, który spowodował napełnienie poduszek
powietrznych, silnik jest
automatycznie wyłączany, jeśli w
określonym czasie pojazd się
zatrzyma.

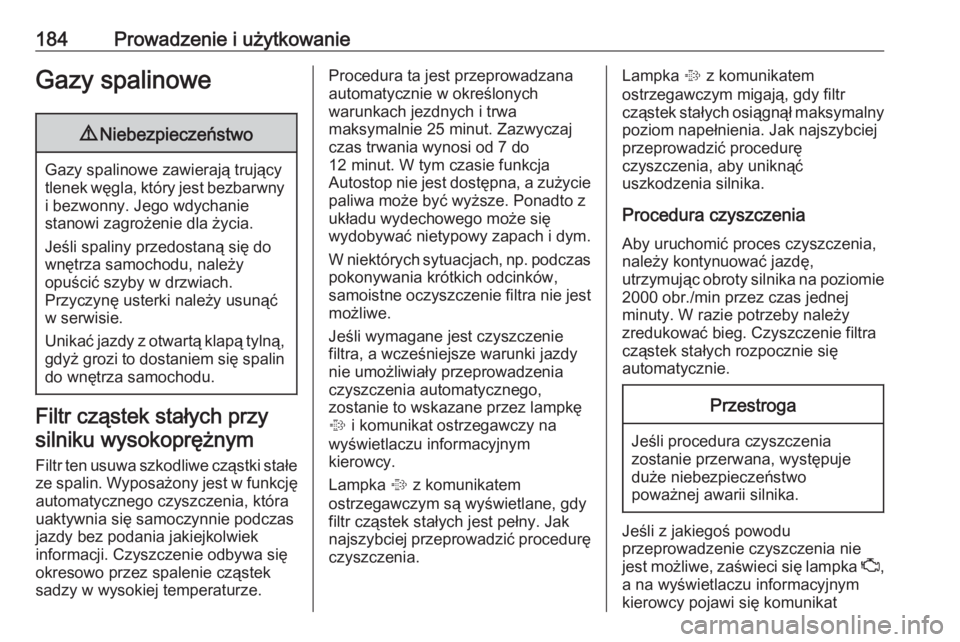

184Prowadzenie i użytkowanieGazy spalinowe9Niebezpieczeństwo
Gazy spalinowe zawierają trujący
tlenek węgla, który jest bezbarwny i bezwonny. Jego wdychanie
stanowi zagrożenie dla życia.
Jeśli spaliny przedostaną się do
wnętrza samochodu, należy
opuścić szyby w drzwiach.
Przyczynę usterki należy usunąć
w serwisie.
Unikać jazdy z otwartą klapą tylną,
gdyż grozi to dostaniem się spalin do wnętrza samochodu.
Filtr cząstek stałych przy
silniku wysokoprężnym
Filtr ten usuwa szkodliwe cząstki stałe
ze spalin. Wyposażony jest w funkcję
automatycznego czyszczenia, która
uaktywnia się samoczynnie podczas
jazdy bez podania jakiejkolwiek
informacji. Czyszczenie odbywa się
okresowo przez spalenie cząstek
sadzy w wysokiej temperaturze.
Procedura ta jest przeprowadzana
automatycznie w określonych
warunkach jezdnych i trwa
maksymalnie 25 minut. Zazwyczaj
czas trwania wynosi od 7 do
12 minut. W tym czasie funkcja
Autostop nie jest dostępna, a zużycie paliwa może być wyższe. Ponadto z
układu wydechowego może się
wydobywać nietypowy zapach i dym.
W niektórych sytuacjach, np. podczas
pokonywania krótkich odcinków,
samoistne oczyszczenie filtra nie jest
możliwe.
Jeśli wymagane jest czyszczenie filtra, a wcześniejsze warunki jazdy
nie umożliwiały przeprowadzenia
czyszczenia automatycznego,
zostanie to wskazane przez lampkę
% i komunikat ostrzegawczy na
wyświetlaczu informacyjnym
kierowcy.
Lampka % z komunikatem
ostrzegawczym są wyświetlane, gdy
filtr cząstek stałych jest pełny. Jak
najszybciej przeprowadzić procedurę
czyszczenia.Lampka % z komunikatem
ostrzegawczym migają, gdy filtr
cząstek stałych osiągnął maksymalny poziom napełnienia. Jak najszybciej
przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Procedura czyszczenia Aby uruchomić proces czyszczenia,
należy kontynuować jazdę,
utrzymując obroty silnika na poziomie
2000 obr./min przez czas jednej
minuty. W razie potrzeby należy
zredukować bieg. Czyszczenie filtra cząstek stałych rozpocznie się
automatycznie.Przestroga
Jeśli procedura czyszczenia
zostanie przerwana, występuje duże niebezpieczeństwo
poważnej awarii silnika.
Jeśli z jakiegoś powodu
przeprowadzenie czyszczenia nie
jest możliwe, zaświeci się lampka Z,
a na wyświetlaczu informacyjnym kierowcy pojawi się komunikat

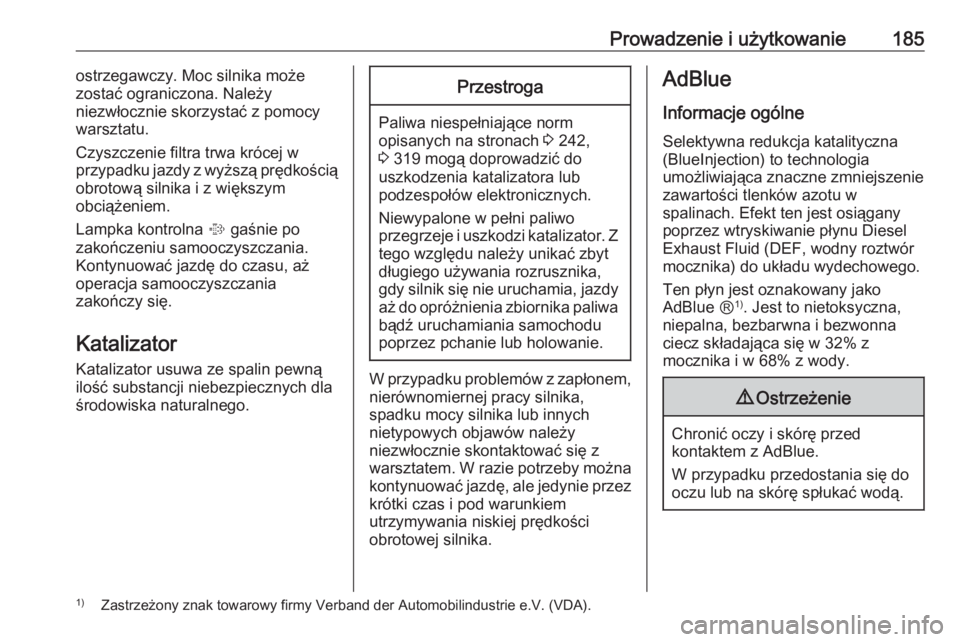

Prowadzenie i użytkowanie185ostrzegawczy. Moc silnika możezostać ograniczona. Należy
niezwłocznie skorzystać z pomocy
warsztatu.
Czyszczenie filtra trwa krócej w
przypadku jazdy z wyższą prędkością
obrotową silnika i z większym
obciążeniem.
Lampka kontrolna % gaśnie po
zakończeniu samooczyszczania. Kontynuować jazdę do czasu, aż
operacja samooczyszczania
zakończy się.
Katalizator
Katalizator usuwa ze spalin pewną
ilość substancji niebezpiecznych dla
środowiska naturalnego.Przestroga
Paliwa niespełniające norm opisanych na stronach 3 242,
3 319 mogą doprowadzić do
uszkodzenia katalizatora lub
podzespołów elektronicznych.
Niewypalone w pełni paliwo
przegrzeje i uszkodzi katalizator. Z tego względu należy unikać zbyt
długiego używania rozrusznika,
gdy silnik się nie uruchamia, jazdy
aż do opróżnienia zbiornika paliwa
bądź uruchamiania samochodu
poprzez pchanie lub holowanie.
W przypadku problemów z zapłonem,
nierównomiernej pracy silnika,
spadku mocy silnika lub innych
nietypowych objawów należy
niezwłocznie skontaktować się z
warsztatem. W razie potrzeby można kontynuować jazdę, ale jedynie przez krótki czas i pod warunkiem
utrzymywania niskiej prędkości
obrotowej silnika.
AdBlue
Informacje ogólne Selektywna redukcja katalityczna
(BlueInjection) to technologia
umożliwiająca znaczne zmniejszenie
zawartości tlenków azotu w
spalinach. Efekt ten jest osiągany
poprzez wtryskiwanie płynu Diesel
Exhaust Fluid (DEF, wodny roztwór
mocznika) do układu wydechowego.
Ten płyn jest oznakowany jako
AdBlue Ⓡ 1)
. Jest to nietoksyczna,
niepalna, bezbarwna i bezwonna ciecz składająca się w 32% z
mocznika i w 68% z wody.9 Ostrzeżenie
Chronić oczy i skórę przed
kontaktem z AdBlue.
W przypadku przedostania się do
oczu lub na skórę spłukać wodą.
1) Zastrzeżony znak towarowy firmy Verband der Automobilindustrie e.V. (VDA).

186Prowadzenie i użytkowaniePrzestroga
Unikać kontaktu AdBlue z
powierzchniami lakierowanymi.
W przypadku kontaktu spłukać
wodą.
AdBlue zamarza w temperaturze
około -11 °C. Dzięki wyposażeniu
pojazdu w podgrzewacz AdBlue
redukcja szkodliwych składników
spalin jest możliwa również w niskich temperaturach. Podgrzewacz AdBlue
działa automatycznie.
Ostrzeżenia o niskim poziomie
Zużycie AdBlue wynosi ok. 0,7 litra na 1000 km i zależy od stylu jazdy.
Jeśli poziom AdBlue spadnie poniżej
określonej wartości, na wyświetlaczu
informacyjnym kierowcy pojawi się
ostrzeżenie o niskim poziomie Zasięg
na AdBlue: 2400 km .
Należy możliwie jak najszybciej wlać
co najmniej 5 litrów AdBlue.
Jazdę można kontynuować bez
żadnych ograniczeń.
Jeśli poziom AdBlue nie zostanie
uzupełniony po przejechaniu
określonego dystansu, na
wyświetlaczu informacyjnym
kierowcy pojawią się dalsze
ostrzeżenia o niskim poziomie,
zależnie od bieżącego poziomu
AdBlue. W dalszej kolejności zostaną
wyświetlone monity o uzupełnienie
AdBlue, a po nich pojawi się
informacja o aktywacji blokady
ponownego rozruchu silnika.
Ograniczenia te wynikają z
obowiązujących wymogów
prawnych.
Gdy zasięg na AdBlue wynosi
900 km, na wyświetlaczu
informacyjnym kierowcy są
wyświetlane na przemian
następujące komunikaty
ostrzegawcze:
● Niski poziom AdBlue Uzupełnij
teraz
● Rozruch silnika niemożliwy za
900 km
Dodatkowo stale miga lampka
kontrolna Y i co trzy minuty
czterokrotnie rozlega się ostrzeżenie akustyczne.Przed aktywacją blokady ponownego rozruchu silnika następujące
komunikaty ostrzegawcze:
● Zbiornik AdBlue pusty Uzupełnij
teraz
● Silnik nie uruchomi się
są wyświetlane na przemian na
wyświetlaczu informacyjnym
kierowcy.
Dodatkowo stale miga lampka
kontrolna Y i co trzy minuty
czterokrotnie rozlega się ostrzeżenie
akustyczne.
Po aktywacji blokady rozruchu silnika
zostanie wyświetlony następujący
komunikat:
Wlej AdBlue aby uruchomić pojazd
Aby ponownie uruchomić silnik,
należy najpierw uzupełnić poziom
AdBlue w zbiorniku.
Ostrzeżenia dotyczące
wysokiego poziomu emisji spalin
Jeśli ilość emitowanych spalin
wzrośnie powyżej określonej
wartości, na wyświetlaczu
informacyjnym kierowcy pojawią się

Prowadzenie i użytkowanie187ostrzeżenia podobne do ostrzeżeń
dotyczących zasięgu opisanych
powyżej.
Zostaną wyświetlone monity o
skontrolowanie układu
wydechowego, a po nich pojawi się
informacja o aktywacji blokady
ponownego rozruchu silnika.
Ograniczenia te wynikają z
obowiązujących wymogów
prawnych.
Należy skorzystać z pomocy
warsztatu.
Napełnianie zbiornika AdBluePrzestroga
Należy stosować wyłącznie
AdBlue zgodny z europejskimi
normami DIN 70 070 i
ISO 22241-1.
Nie używać dodatków.
Nie rozcieńczać AdBlue.
W przeciwnym razie może dojść
do uszkodzenia układu
selektywnej redukcji katalitycznej.
Uwaga
Do uzupełniania należy używać
wyłącznie kanistrów AdBlue, aby
zapobiec wlaniu zbyt dużej ilości
AdBlue. Dodatkowo opary ze
zbiornika są przechwytywane do
kanistra i nie są uwalniane.
Ponieważ AdBlue ma ograniczoną
trwałość, przed uzupełnieniem
należy sprawdzić datę ważności
produktu.
Uwaga
Przy uzupełnianiu AdBlue należy
wlać co najmniej 5 litrów tego płynu.
W przeciwnym razie układ może nie
wykryć wlania AdBlue.
Jeśli tankowanie AdBlue nie
zostanie wykryte:
1. Poprowadzić pojazd przez 10 minut bez przerwy,
utrzymując przez cały czas
prędkość powyżej 20 km/h.
2. Jeśli tankowanie AdBlue zostanie wykryte, ograniczenia
dotyczące zasilania AdBlue
znikną.Jeśli tankowanie AdBlue nadal nie
zostanie wykryte, należy skorzystać
z pomocy warsztatu.
Jeśli poziom AdBlue musi zostać
uzupełniony w temperaturze poniżej -11 °C, układ może nie wykryć
wlania AdBlue. W takiej sytuacji należy zaparkować pojazd w
miejscu, w którym temperatura
otoczenia jest wyższa, i odczekać, aż AdBlue przejdzie w stan ciekły.
Uwaga
Podczas odkręcania korka
zabezpieczającego z wlewu może
dojść do uwolnienia oparów
amoniaku. Nie wdychać oparów ze
względu na ostry zapach. Opary nie działają szkodliwie przez drogi
oddechowe.
Pojazd musi być zaparkowany na
równej nawierzchni.
Wlew AdBlue znajduje się za klapką
wlewu paliwa.
Klapka wlewu paliwa znajduje się z
tyłu samochodu po prawej stronie.
Klapkę wlewu paliwa można otworzyć
tylko, gdy odblokowane zostały zamki samochodu.

188Prowadzenie i użytkowanie1. Wyjąć kluczyk z wyłącznikazapłonu.
2. Zamknąć wszystkie drzwi, aby zapobiec przedostaniu się
oparów amoniaku do wnętrza
pojazdu.
3. Otworzyć klapkę wlewu paliwa przez naciśnięcie 3 245.
4. Odkręcić nasadkę
zabezpieczającą z króćca
wlewowego.
5. Otworzyć kanister AdBlue.
6. Zamocować jeden koniec węża na kanistrze, a drugi wkręcić w
otwór wlewowy.
7. Podnieść kanister i odczekać do jego opróżnienia.
8. Odkręcić i zdjąć wąż z otworu wlewowego.
9. Założyć korek zabezpieczający i obrócić go w prawo do momentu
zablokowania.
Uwaga
Kanister i wąż do uzupełniania
AdBlue należy wyrzucać zgodnie z
wymogami dotyczącymi ochrony
środowiska.
Wymiana AdBlue
Jeśli w okresie ostatnich 2 lat
zatankowano mniej niż 5 litrów
AdBlue, pozostałą ilość płynu należy
wymienić, ponieważ AdBlue ma
ograniczoną trwałość. Należy
skorzystać z pomocy serwisu.Przestroga
Niezastosowanie się do tego
zalecenia może doprowadzić do
uszkodzenia układu selektywnej
redukcji katalitycznej.
Automatyczna skrzynia
biegów
Automatyczna skrzynia biegów
umożliwia automatyczną zmianę biegów (tryb automatyczny) lub
manualną zmianę biegów (tryb
manualny).
W trybie manualnym można
przełączać biegi, stukając dźwignię
zmiany biegów lub pociągając
manetki przy kierownicy 3 190.
Wyświetlacz skrzyni biegów

Prowadzenie i użytkowanie189Aktualny tryb pracy lub bieg
sygnalizowany jest na wyświetlaczu.
W trybie automatycznym program
jazdy jest pokazywany za pomocą
symbolu D na wyświetlaczu
informacyjnym kierowcy.
W trybie manualnym pokazywany jest
symbol M i numer wybranego biegu.
Symbol R oznacza bieg wsteczny.
Symbol N oznacza położenie
neutralne.
Symbol P oznacza położenie
parkowania.
Dźwignia zmiany biegówP:położenie postojowe, nacisnąć
przycisk zwalniający, koła są
zablokowane, wybierać
wyłącznie po zatrzymaniu
samochodu i włączeniu hamulca
postojowego.R:bieg wsteczny, nacisnąć
przycisk zwalniający, wybierać
wyłącznie po zatrzymaniu
samochoduN:położenie neutralneD:tryb pracy automatycznejM:tryb manualny: przesunąć
dźwignię zmiany biegów z
położenia D w lewo.<:włączanie wyższego biegu w
trybie manualnym: przesunąć
dźwignię zmiany biegów w
położenie M i krótko pchnąć do
przodu.]:włączanie niższego biegu w
trybie manualnym: przesunąć
dźwignię zmiany biegów w
położenie M i krótko pchnąć do
tyłu.
Dźwignię można przestawić z
położenia P tylko przy włączonym
zapłonie i wciśniętym pedale
hamulca.
Gdy pedał hamulca nie jest wciśnięty,
świeci się lampka kontrolna j.
Gdy dźwignia zmiany biegów nie jest
w położeniu P w momencie
wyłączania zapłonu, miga lampka
kontrolna j i P.
W celu przestawienia dźwigni zmiany biegów w położenie P lub R nacisnąć
przycisk zwalniający.
Silnik można uruchomić tylko po
ustawieniu dźwigni w położenie P lub
N . Gdy wybrane jest położenie N,
przed uruchomieniem silnika należy wcisnąć pedał hamulca lub włączyć
hamulec postojowy.

190Prowadzenie i użytkowaniePrzy wybieraniu biegu nie należy
wciskać pedału przyspieszenia.
Zabronione jest jednoczesne
wciskanie pedału przyspieszenia i
hamulca.
Po wybraniu biegu i zwolnieniu
pedału hamulca samochód powoli
ruszy.
Hamowanie silnikiem
Aby w pełni wykorzystać efekt
hamowania silnikiem przy zjeżdżaniu
ze wzniesienia, należy w
odpowiednim momencie zredukować
bieg (patrz tryb manualny).
Uwalnianie ugrzęźniętego
pojazdu
Procedurę tę należy stosować
wyłącznie w przypadku, gdy
samochód ugrzęźnie w piasku, błocie
lub śniegu. Polega ona na
przestawianiu dźwigni zmiany biegów
na przemian w położenia D i R.
Utrzymywać możliwie niskie obroty
silnika w celu uniknięcia gwałtownego przyspieszenia samochodu po
odzyskaniu normalnej
przyczepności.Parkowanie
Zaciągnąć hamulec postojowy i
ustawić dźwignię zmiany biegów w
położeniu P.
Kluczyk daje się wyjąć z wyłącznika
zapłonu tylko wówczas, gdy dźwignia
znajduje się w położeniu P.
Tryb manualny
Dźwignia zmiany biegów
Wysunąć dźwignię zmiany biegów z
pozycji D w lewo, aby wybrać tryb
manualny.
Stuknąć dźwignię zmiany biegówdo przodu <:zmiana biegu na
wyższydo tyłu ]:zmiana biegu na niższy
Wybrany bieg wyświetli się w tablicy
wskaźników.
Manetki przy kierownicy
Wysunąć dźwignię zmiany biegów z
pozycji D w lewo, aby wybrać tryb
manualny.
