Pielęgnacja samochodu271Światła pozycyjne / Światła do
jazdy dziennej
Lampy świateł pozycyjnych i świateł
do jazdy dziennej są wyposażone w
diody LED. W razie awarii wymienić
diody LED w warsztacie.

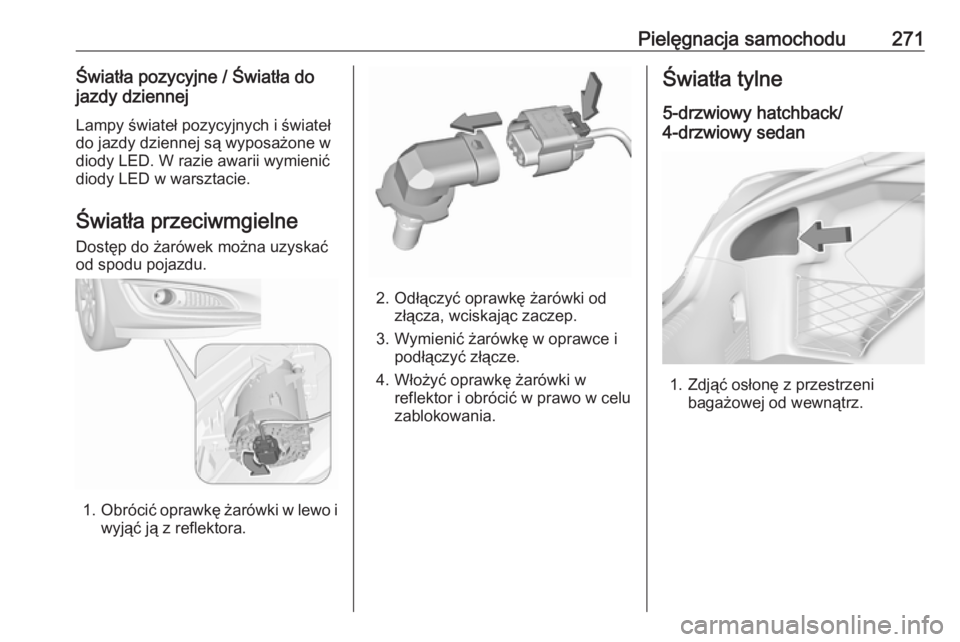

Światła przeciwmgielne Dostęp do żarówek można uzyskać
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
3. Wymienić żarówkę w oprawce i podłączyć złącze.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo w celu
zablokowania.
Światła tylne
5-drzwiowy hatchback/
4-drzwiowy sedan
1. Zdjąć osłonę z przestrzeni bagażowej od wewnątrz.

272Pielęgnacja samochodu
2. Odkręcić dłonią trzy plastikowenakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Obrócić oprawkę żarówki w lewo i
wyjąć. Wymienić żarówkę,
wyciągając lub obracając:
Lampę kierunkowskazu 1
Tylne światło przeciwmgielne 2,
tylko po stronie kierowcy
Światło cofania 3
Lampa tylna i lampy światła stopu są wyposażone w diody LED. W
razie awarii przeprowadzić
wymianę diod w warsztacie.
5. Włożyć oprawkę żarówki w zespół
świateł tylnych i obrócić w prawo.
Zamocować zespół światła,
umieszczając kołki mocujące w
otworach nadwozia i dokręcając
nakrętki z tworzywa sztucznego
od strony przestrzeni bagażowej.
Zamknąć osłonę.
Sports Tourer / Country Tourer
1. Zwolnić i otworzyć osłonkę w tylnej klapie.

Pielęgnacja samochodu273
2. Odkręcić dłonią trzy plastikowenakrętki.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Obrócić oprawkę żarówki w lewo i
wyjąć. Aby wymienić żarówkę,
wyjąć:
Światło cofania 1
Kierunkowskaz 2
Lampa tylna i lampa świateł stopu i tylna lampa przeciwmgielna są
wyposażone w diody LED. W
razie awarii przeprowadzić
wymianę diod w warsztacie.
5. Włożyć oprawkę żarówki w zespół
świateł tylnych i obrócić w prawo.
Zamocować zespół światła,
umieszczając kołki mocujące w
otworach klapy tylnej i dokręcając
nakrętki z tworzywa sztucznego
od wewnątrz klapy tylnej.
Zamknąć osłonę.
Dodatkowe światła w ramie tylnej
klapy
1. Otworzyć tylną klapę.
2. Zwolnić i zdjąć osłonę w bocznym
panelu wykończeniowym.

274Pielęgnacja samochodu

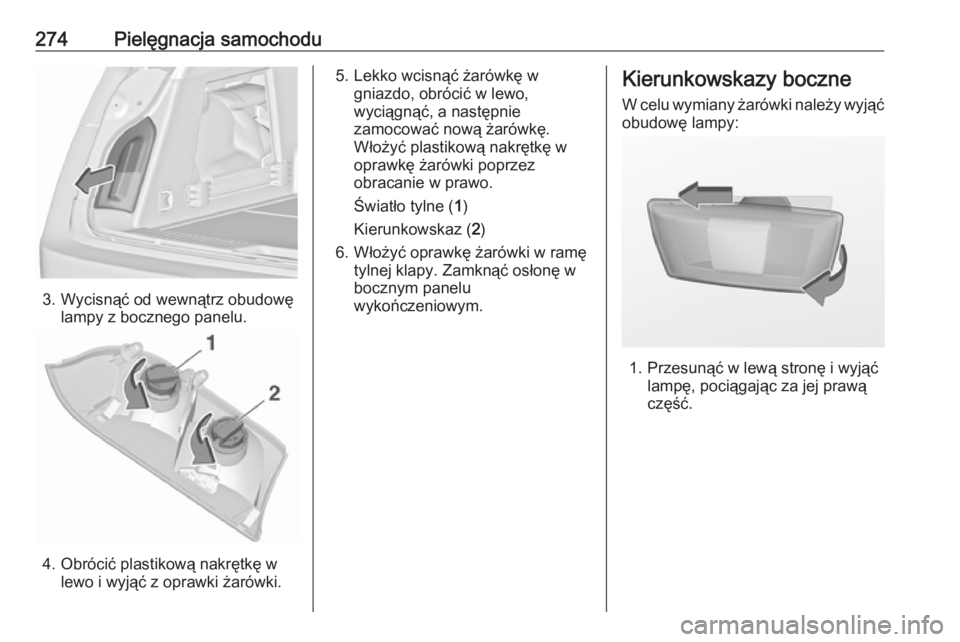

3. Wycisnąć od wewnątrz obudowęlampy z bocznego panelu.
4. Obrócić plastikową nakrętkę wlewo i wyjąć z oprawki żarówki.
5. Lekko wcisnąć żarówkę wgniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
Włożyć plastikową nakrętkę w
oprawkę żarówki poprzez
obracanie w prawo.
Światło tylne ( 1)
Kierunkowskaz ( 2)
6. Włożyć oprawkę żarówki w ramę tylnej klapy. Zamknąć osłonę w
bocznym panelu
wykończeniowym.Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąćobudowę lampy:

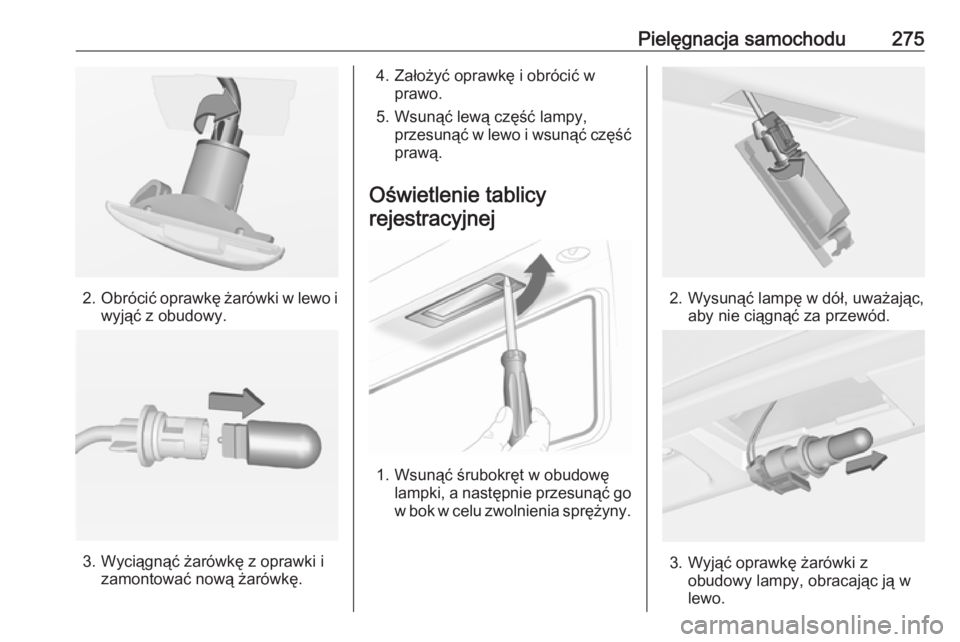

1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.

Pielęgnacja samochodu275
2.Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
1. Wsunąć śrubokręt w obudowę lampki, a następnie przesunąć gow bok w celu zwolnienia sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.

276Pielęgnacja samochodu4. Wyciągnąć żarówkę z oprawki izamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Oświetlenie wnętrza
Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek przeprowadzić w
warsztacie.Oświetlenie przestrzeni
bagażowej

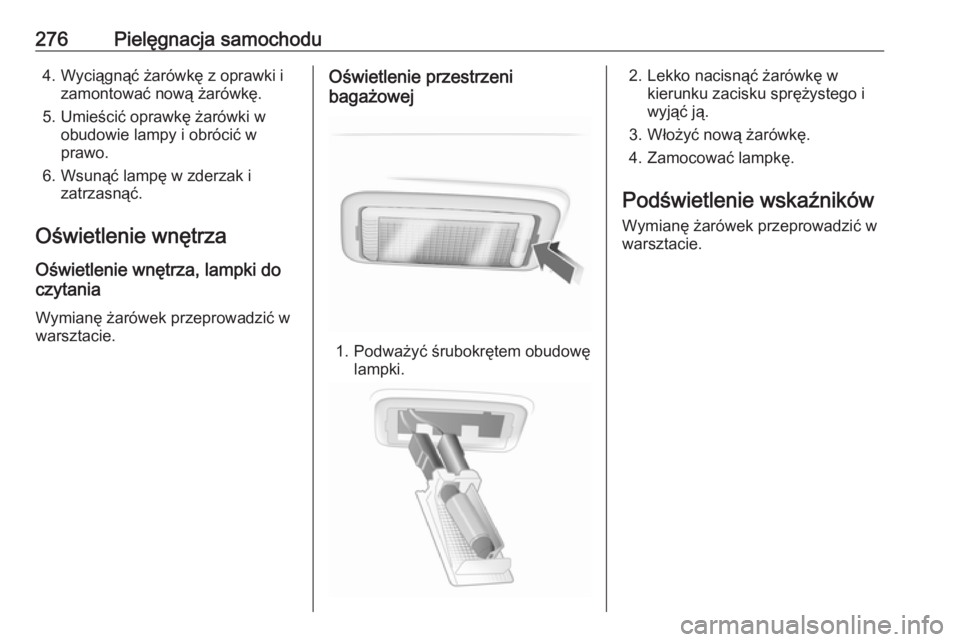

1. Podważyć śrubokrętem obudowę lampki.
2. Lekko nacisnąć żarówkę wkierunku zacisku sprężystego i
wyjąć ją.
3. Włożyć nową żarówkę.
4. Zamocować lampkę.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.

Pielęgnacja samochodu277Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
Pojazd może być wyposażony w
maksymalnie trzy skrzynki
bezpieczników:
● w lewej części komory silnika, z przodu
● po lewej stronie deski rozdzielczej
● za osłoną, w lewej części przestrzeni bagażowej
W zależności od wyposażenia
pojazdu układ bezpieczników w
skrzynkach jest różny i został
oznaczony w tabelach jako typ A i typ
B.
Typ A oznacza wszystkie wersje 5-
drzwiowego hatchbacka i 4-
drzwiowego sedana, a także wersję
Sports Tourer lub Country Tourer z
klapą tylną sterowaną elektrycznie,
hakiem holowniczym przyczepy lub
tylnymi gniazdkami zasilania.Typ B oznacza wersję Sports Tourer lub Country Tourer bez klapy tylnej
sterowanej elektrycznie, haka
holowniczego przyczepy i tylnych
gniazdek zasilania.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
rodzaje bezpieczników.
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.

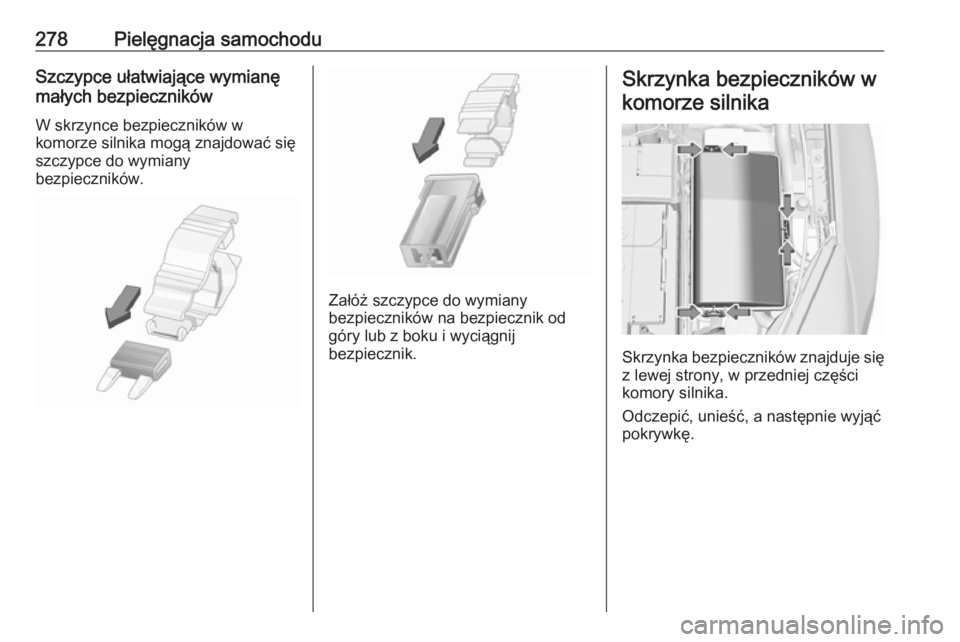

278Pielęgnacja samochoduSzczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić, unieść, a następnie wyjąć
pokrywkę.
