2016.5 OPEL INSIGNIA Instrukcja obsługi (in Polish)

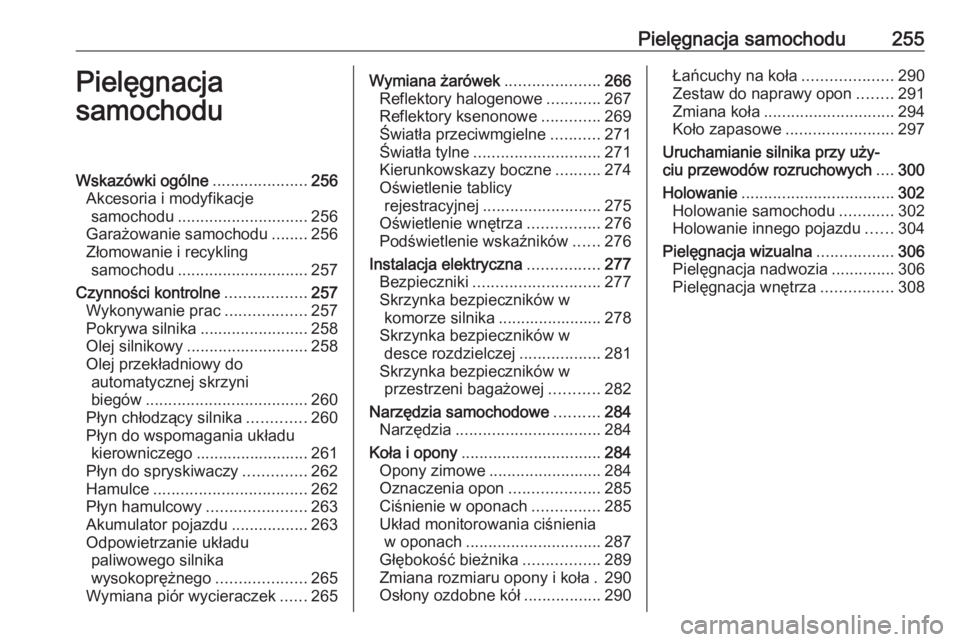

Pielęgnacja samochodu255Pielęgnacja
samochoduWskazówki ogólne .....................256
Akcesoria i modyfikacje samochodu ............................. 256
Garażowanie samochodu ........256
Złomowanie i recykling samochodu ............................. 257
Czynności kontrolne ..................257
Wykonywanie prac ..................257
Pokrywa silnika ........................258
Olej silnikowy ........................... 258
Olej przekładniowy do automatycznej skrzyni
biegów .................................... 260
Płyn chłodzący silnika .............260
Płyn do wspomagania układu kierowniczego ......................... 261
Płyn do spryskiwaczy ..............262
Hamulce .................................. 262
Płyn hamulcowy ......................263
Akumulator pojazdu .................263
Odpowietrzanie układu paliwowego silnika
wysokoprężnego ....................265
Wymiana piór wycieraczek ......265Wymiana żarówek .....................266
Reflektory halogenowe ............267
Reflektory ksenonowe .............269
Światła przeciwmgielne ...........271
Światła tylne ............................ 271
Kierunkowskazy boczne ..........274
Oświetlenie tablicy rejestracyjnej .......................... 275
Oświetlenie wnętrza ................276
Podświetlenie wskaźników ......276
Instalacja elektryczna ................277
Bezpieczniki ............................ 277
Skrzynka bezpieczników w komorze silnika ....................... 278
Skrzynka bezpieczników w desce rozdzielczej ..................281
Skrzynka bezpieczników w przestrzeni bagażowej ...........282
Narzędzia samochodowe ..........284
Narzędzia ................................ 284
Koła i opony ............................... 284
Opony zimowe ......................... 284
Oznaczenia opon ....................285
Ciśnienie w oponach ...............285
Układ monitorowania ciśnienia
w oponach .............................. 287
Głębokość bieżnika .................289
Zmiana rozmiaru opony i koła . 290
Osłony ozdobne kół .................290Łańcuchy na koła ....................290
Zestaw do naprawy opon ........291
Zmiana koła ............................. 294
Koło zapasowe ........................ 297
Uruchamianie silnika przy uży‐
ciu przewodów rozruchowych ....300
Holowanie .................................. 302
Holowanie samochodu ............302
Holowanie innego pojazdu ......304
Pielęgnacja wizualna .................306
Pielęgnacja nadwozia ..............306
Pielęgnacja wnętrza ................308

256Pielęgnacja samochoduWskazówki ogólne
Akcesoria i modyfikacje samochodu
Zaleca się używanie oryginalnych części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet
jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Nie dokonywać żadnych modyfikacji
układu elektrycznego, np. wymiany
elektronicznych modułów sterujących (tzw. tuning elektroniczny bądź
„chiptuning”).Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu
Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
● Umyć i nawoskować samochód.
● Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
● Oczyścić i zakonserwować uszczelki gumowe.
● Napełnić całkowicie zbiornik paliwa.
● Wymienić olej silnikowy.
● Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić zabezpieczenie płynu chłodzącego przed
zamarzaniem i korozją.
● Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.● Zaparkować samochód w suchym, dobrze wentylowanym
miejscu. Wybrać pierwszy lub
wsteczny bieg albo ustawić
dźwignię zmiany biegów w
położeniu P. Zabezpieczyć
samochód przed możliwością
przetoczenia się.
● Nie zaciągać hamulca postojowego.
● Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
● Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu.
Wszystkie układy przestaną
funkcjonować, np. autoalarm.
Przygotowywanie do eksploatacji
po długim przestoju
W ramach przygotowywania
samochodu do eksploatacji po długim przestoju należy:
● Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.

Pielęgnacja samochodu257Uaktywnić podzespoły
elektroniczne szyb otwieranych
elektrycznie.
● Sprawdzić ciśnienie powietrza w oponach.
● Napełnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić poziom oleju silnikowego.
● Sprawdzić poziom płynu chłodzącego.
● W razie potrzeby przymocować tablicę rejestracyjną.
Złomowanie i recykling samochodu
Informacje na temat złomowania oraz
recyklingu samochodu można
znaleźć na naszej stronie
internetowej (jeśli lokalnie
obowiązujące przepisy prawa
nakazują publikowanie takich
informacji). Złomowanie i recykling samochodu należy powierzać
wyłącznie autoryzowanym zakładom
recyklingu.Samochody zasilane gazem muszą być złomowane w zakładach
recyklingu upoważnionych do
demontażu tego typu pojazdów.Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.

258Pielęgnacja samochodu9Niebezpieczeństwo
W układzie zapłonowym i
obwodach reflektorów
ksenonowych jest obecne bardzo
wysokie napięcie. Dlatego nie
należy dotykać tych podzespołów.
Pokrywa silnika
Otwieranie
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Przesunąć zapadkę zabezpieczającą na bok w kierunku lewej strony
samochodu i otworzyć pokrywę
silnika.
Pokrywa silnika jest automatycznie
utrzymywana w położeniu otwartym.
Wloty powietrza 3 171.
Jeżeli pokrywa silnika zostanie
otwarta, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny ze względu na
bezpieczeństwo.
System stop-start 3 179.
Zamykanie
Opuścić pokrywę silnika, pozwalając
jej spaść na zapadkę z małej
wysokości (20-25 cm). Sprawdzić, czy pokrywa komory silnika została
zablokowana we właściwym
położeniu.Przestroga
Nie wciskać pokrywy bagażnika
do zatrzasku, aby uniknąć
powstania wgnieceń.
Olej silnikowy
W celu ochrony silnika zalecane są
regularne, ręczne kontrole poziomu
oleju silnikowego. Należy stosować wyłącznie oleje o odpowiednich
parametrach. Zalecane płyny i środki
smarne 3 311.
Maksymalne zużycie oleju silnikowego wynosi 0,6 l na 1000 km.
Kontrolę należy przeprowadzać po
zaparkowaniu samochodu na
płaskim, poziomym podłożu. Ponadto

Pielęgnacja samochodu259silnik musi być rozgrzany do
temperatury roboczej i wyłączony od co najmniej pięć minut.
Wyciągnąć wskaźnik poziomu oleju,
wytrzeć go do czysta, wsunąć go aż
do wysokości ogranicznika na
uchwycie, po czym ponownie
wyciągnąć i sprawdzić poziom oleju
silnikowego.
Wskaźnik poziomu oleju należy
włożyć do oporu i przekręcić o pół
obrotu.
W zależności od typu silnika
stosowane są różne rodzaje
wskaźników poziomu oleju.
Jeśli poziom oleju zbliżył się do
oznaczenia MIN na wskaźniku, dolać
oleju.
Zaleca się stosowanie oleju tej samej
klasy, jaką posiada olej, który już
znajduje się w silniku.
Poziom oleju nie może przekraczać
oznaczenia MAX na wskaźniku.
Przestroga
Nadmierna ilość oleju musi zostać
spuszczona lub wypompowana.
Pojemności 3 328, Jakość/lepkość
oleju silnikowego 3 311.
Założyć i dokręcić korek wlewu.

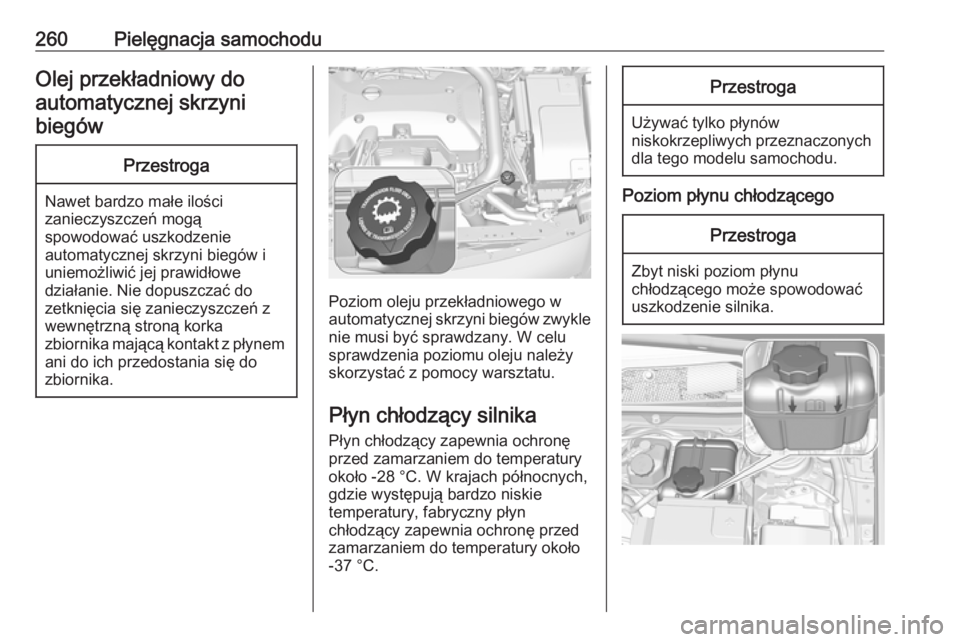

260Pielęgnacja samochoduOlej przekładniowy doautomatycznej skrzynibiegówPrzestroga
Nawet bardzo małe ilości
zanieczyszczeń mogą
spowodować uszkodzenie
automatycznej skrzyni biegów i
uniemożliwić jej prawidłowe
działanie. Nie dopuszczać do
zetknięcia się zanieczyszczeń z
wewnętrzną stroną korka
zbiornika mającą kontakt z płynem ani do ich przedostania się do
zbiornika.
Poziom oleju przekładniowego w
automatycznej skrzyni biegów zwykle
nie musi być sprawdzany. W celu
sprawdzenia poziomu oleju należy
skorzystać z pomocy warsztatu.
Płyn chłodzący silnika
Płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -28 °C. W krajach północnych,
gdzie występują bardzo niskie
temperatury, fabryczny płyn
chłodzący zapewnia ochronę przed
zamarzaniem do temperatury około
-37 °C.
Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych dla tego modelu samochodu.
Poziom płynu chłodzącego
Przestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.

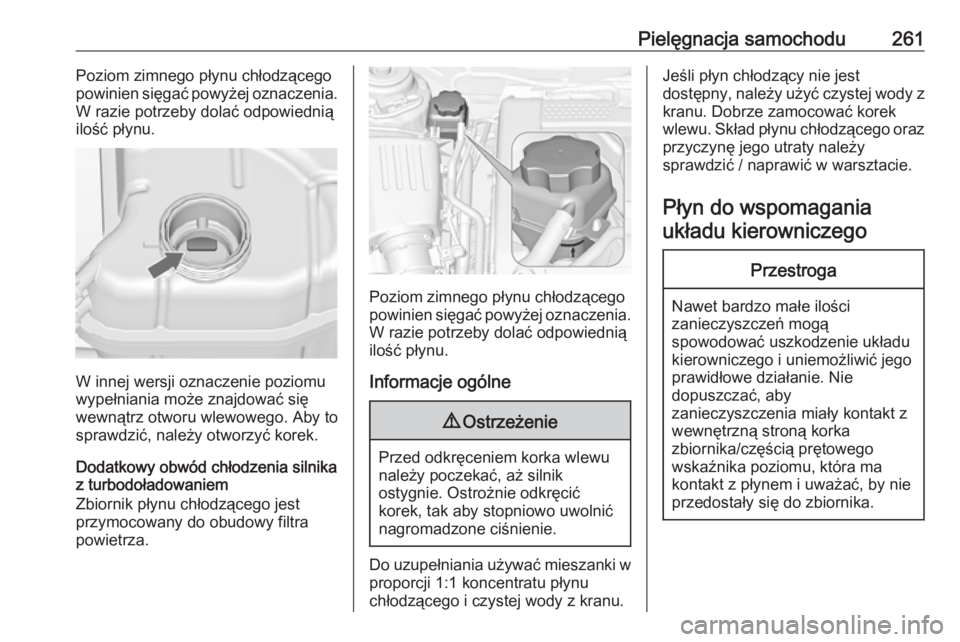

Pielęgnacja samochodu261Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia.
W razie potrzeby dolać odpowiednią
ilość płynu.
W innej wersji oznaczenie poziomu
wypełniania może znajdować się
wewnątrz otworu wlewowego. Aby to
sprawdzić, należy otworzyć korek.
Dodatkowy obwód chłodzenia silnika
z turbodoładowaniem
Zbiornik płynu chłodzącego jest
przymocowany do obudowy filtra
powietrza.
Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia.
W razie potrzeby dolać odpowiednią
ilość płynu.
Informacje ogólne
9 Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Do uzupełniania używać mieszanki w proporcji 1:1 koncentratu płynu
chłodzącego i czystej wody z kranu.
Jeśli płyn chłodzący nie jest
dostępny, należy użyć czystej wody z
kranu. Dobrze zamocować korek
wlewu. Skład płynu chłodzącego oraz przyczynę jego utraty należy
sprawdzić / naprawić w warsztacie.
Płyn do wspomagania układu kierowniczegoPrzestroga
Nawet bardzo małe ilości
zanieczyszczeń mogą
spowodować uszkodzenie układu
kierowniczego i uniemożliwić jego
prawidłowe działanie. Nie
dopuszczać, aby
zanieczyszczenia miały kontakt z
wewnętrzną stroną korka
zbiornika/częścią prętowego
wskaźnika poziomu, która ma
kontakt z płynem i uważać, by nie
przedostały się do zbiornika.

262Pielęgnacja samochodu
Poziom płynu do wspomagania
układu kierowniczego zwykle nie
musi być sprawdzany. Jeśli słychać
nietypowy hałas podczas kierowania
lub wspomaganie układu
kierowniczego działa inaczej niż
zwykle, należy skorzystać z pomocy
warsztatu.
Płyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i
zatwierdzonego płynu do
spryskiwaczy szyb o właściwych
proporcjach (płyn powinien zawierać
czynnik zapobiegający zamarzaniu).
Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn
o wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Używanie płynu do spryskiwaczy
zawierającego izopropanol może
doprowadzić do uszkodzenia
lamp zewnętrznych.
Hamulce
Gdy grubość okładzin hamulcowych
osiąga poziom minimalny, podczas
hamowania słychać pisk.
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to
konieczne.
