2016.5 OPEL INSIGNIA Instrukcja obsługi (in Polish)

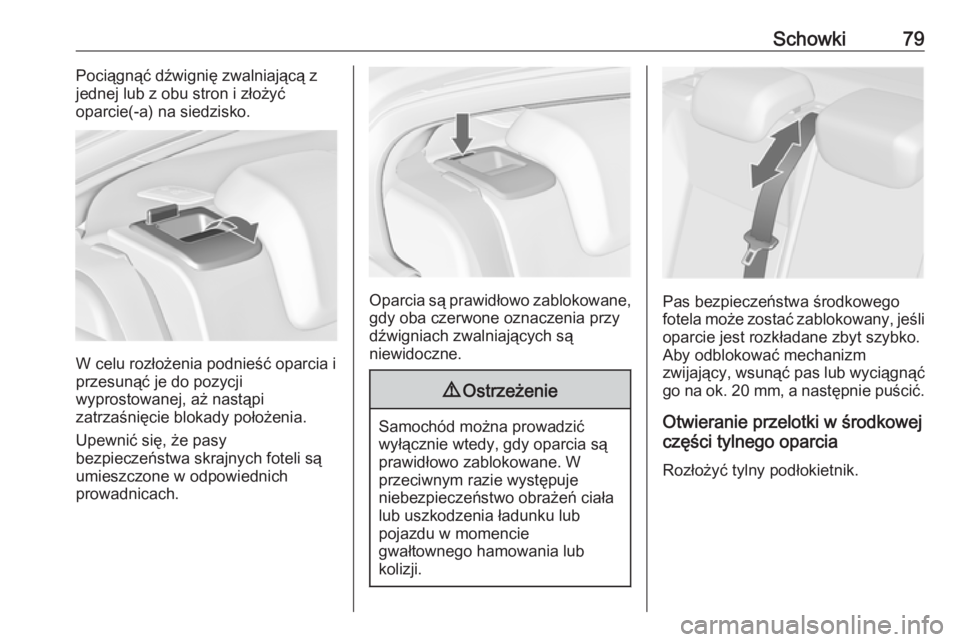

Schowki79Pociągnąć dźwignię zwalniającą z
jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
W celu rozłożenia podnieść oparcia i
przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
Upewnić się, że pasy
bezpieczeństwa skrajnych foteli są
umieszczone w odpowiednich
prowadnicach.
Oparcia są prawidłowo zablokowane, gdy oba czerwone oznaczenia przy
dźwigniach zwalniających są
niewidoczne.
9 Ostrzeżenie
Samochód można prowadzić
wyłącznie wtedy, gdy oparcia są
prawidłowo zablokowane. W
przeciwnym razie występuje
niebezpieczeństwo obrażeń ciała lub uszkodzenia ładunku lub
pojazdu w momencie
gwałtownego hamowania lub
kolizji.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć
go na ok. 20 mm, a następnie puścić.
Otwieranie przelotki w środkowej
części tylnego oparcia
Rozłożyć tylny podłokietnik.

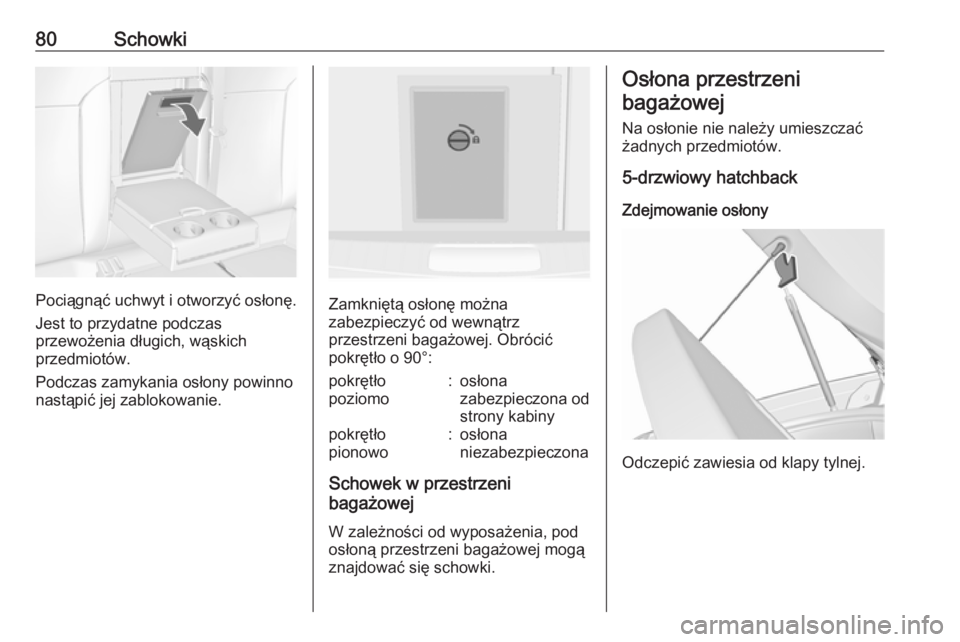

80Schowki
Pociągnąć uchwyt i otworzyć osłonę.
Jest to przydatne podczas
przewożenia długich, wąskich
przedmiotów.
Podczas zamykania osłony powinno
nastąpić jej zablokowanie.Zamkniętą osłonę można
zabezpieczyć od wewnątrz
przestrzeni bagażowej. Obrócić
pokrętło o 90°:
pokrętło
poziomo:osłona
zabezpieczona od
strony kabinypokrętło
pionowo:osłona
niezabezpieczona
Schowek w przestrzeni
bagażowej
W zależności od wyposażenia, pod
osłoną przestrzeni bagażowej mogą
znajdować się schowki.
Osłona przestrzeni
bagażowej
Na osłonie nie należy umieszczać
żadnych przedmiotów.
5-drzwiowy hatchback
Zdejmowanie osłony
Odczepić zawiesia od klapy tylnej.

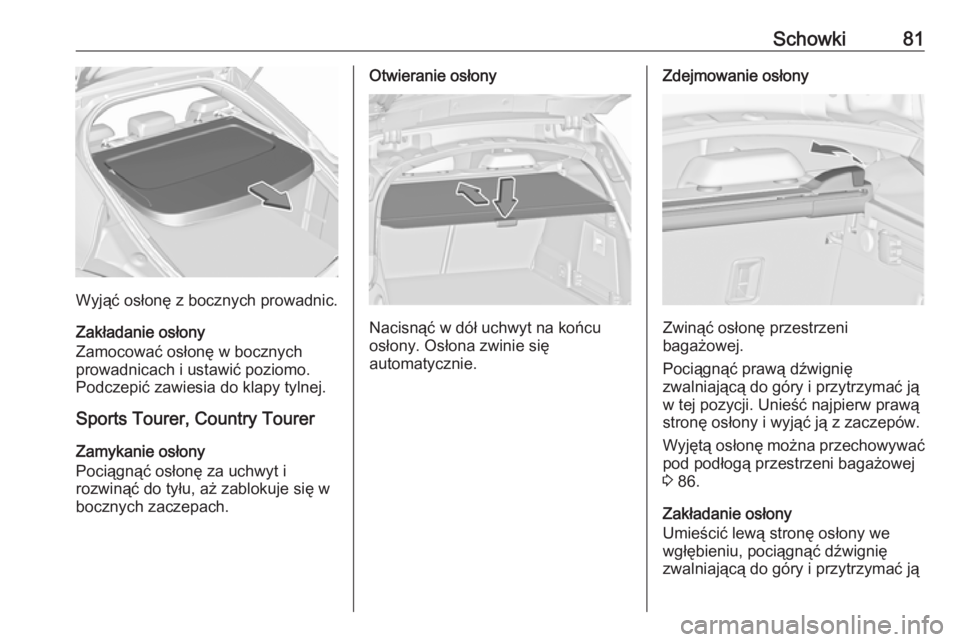

Schowki81
Wyjąć osłonę z bocznych prowadnic.
Zakładanie osłony
Zamocować osłonę w bocznych
prowadnicach i ustawić poziomo.
Podczepić zawiesia do klapy tylnej.
Sports Tourer, Country Tourer
Zamykanie osłony
Pociągnąć osłonę za uchwyt i
rozwinąć do tyłu, aż zablokuje się w
bocznych zaczepach.
Otwieranie osłony
Nacisnąć w dół uchwyt na końcu
osłony. Osłona zwinie się
automatycznie.
Zdejmowanie osłony
Zwinąć osłonę przestrzeni
bagażowej.
Pociągnąć prawą dźwignię
zwalniającą do góry i przytrzymać ją
w tej pozycji. Unieść najpierw prawą
stronę osłony i wyjąć ją z zaczepów.
Wyjętą osłonę można przechowywać
pod podłogą przestrzeni bagażowej
3 86.
Zakładanie osłony
Umieścić lewą stronę osłony we
wgłębieniu, pociągnąć dźwignię
zwalniającą do góry i przytrzymać ją

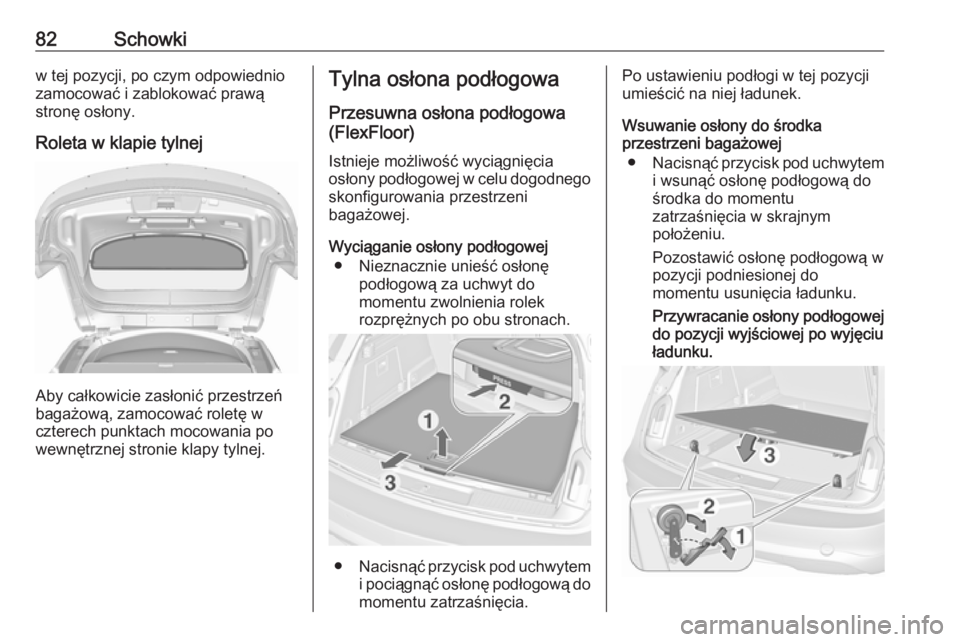

82Schowkiw tej pozycji, po czym odpowiednio
zamocować i zablokować prawą
stronę osłony.
Roleta w klapie tylnej
Aby całkowicie zasłonić przestrzeń
bagażową, zamocować roletę w
czterech punktach mocowania po
wewnętrznej stronie klapy tylnej.
Tylna osłona podłogowa
Przesuwna osłona podłogowa
(FlexFloor)
Istnieje możliwość wyciągnięcia
osłony podłogowej w celu dogodnego skonfigurowania przestrzeni
bagażowej.
Wyciąganie osłony podłogowej ● Nieznacznie unieść osłonę podłogową za uchwyt do
momentu zwolnienia rolek
rozprężnych po obu stronach.
● Nacisnąć przycisk pod uchwytem
i pociągnąć osłonę podłogową do momentu zatrzaśnięcia.
Po ustawieniu podłogi w tej pozycji
umieścić na niej ładunek.
Wsuwanie osłony do środka
przestrzeni bagażowej
● Nacisnąć przycisk pod uchwytem
i wsunąć osłonę podłogową do
środka do momentu
zatrzaśnięcia w skrajnym
położeniu.
Pozostawić osłonę podłogową w
pozycji podniesionej do
momentu usunięcia ładunku.
Przywracanie osłony podłogowej do pozycji wyjściowej po wyjęciu
ładunku.

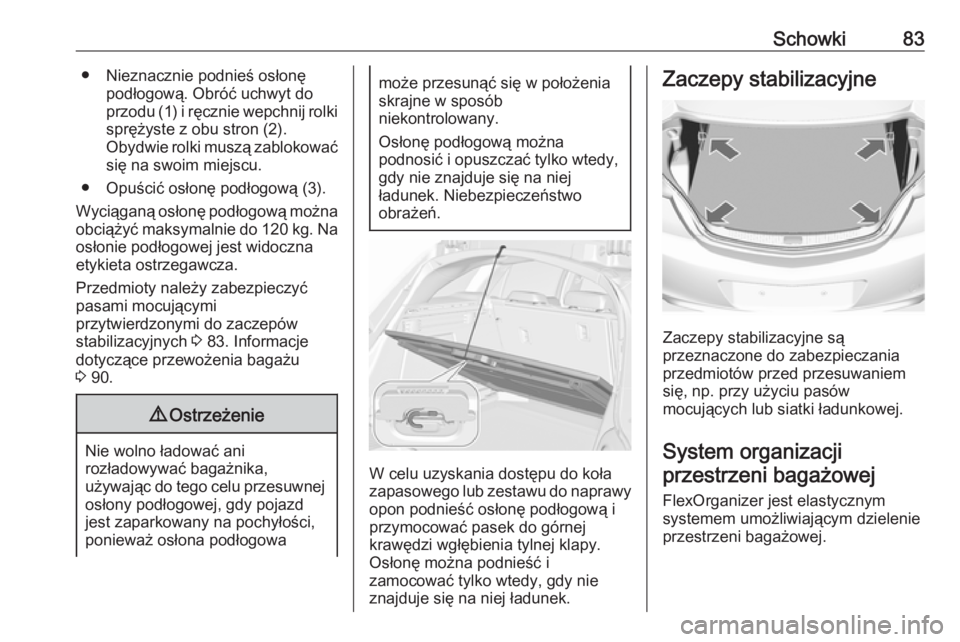

Schowki83● Nieznacznie podnieś osłonępodłogową. Obróć uchwyt do
przodu (1) i ręcznie wepchnij rolki sprężyste z obu stron (2).
Obydwie rolki muszą zablokować
się na swoim miejscu.
● Opuścić osłonę podłogową (3).
Wyciąganą osłonę podłogową można
obciążyć maksymalnie do 120 kg. Na osłonie podłogowej jest widoczna
etykieta ostrzegawcza.
Przedmioty należy zabezpieczyć
pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 83. Informacje
dotyczące przewożenia bagażu
3 90.9 Ostrzeżenie
Nie wolno ładować ani
rozładowywać bagażnika,
używając do tego celu przesuwnej osłony podłogowej, gdy pojazd
jest zaparkowany na pochyłości,
ponieważ osłona podłogowa
może przesunąć się w położenia
skrajne w sposób
niekontrolowany.
Osłonę podłogową można
podnosić i opuszczać tylko wtedy,
gdy nie znajduje się na niej
ładunek. Niebezpieczeństwo
obrażeń.
W celu uzyskania dostępu do koła
zapasowego lub zestawu do naprawy
opon podnieść osłonę podłogową i
przymocować pasek do górnej
krawędzi wgłębienia tylnej klapy.
Osłonę można podnieść i
zamocować tylko wtedy, gdy nie
znajduje się na niej ładunek.
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
System organizacji przestrzeni bagażowej
FlexOrganizer jest elastycznym
systemem umożliwiającym dzielenie
przestrzeni bagażowej.

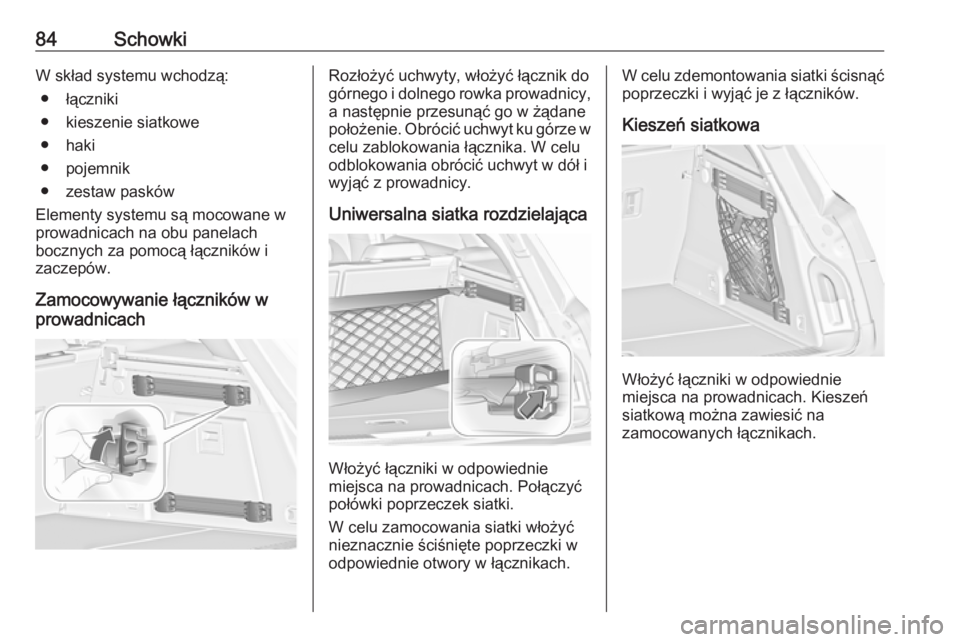

84SchowkiW skład systemu wchodzą:● łączniki
● kieszenie siatkowe
● haki
● pojemnik
● zestaw pasków
Elementy systemu są mocowane w
prowadnicach na obu panelach
bocznych za pomocą łączników i
zaczepów.
Zamocowywanie łączników w
prowadnicachRozłożyć uchwyty, włożyć łącznik do
górnego i dolnego rowka prowadnicy,
a następnie przesunąć go w żądane
położenie. Obrócić uchwyt ku górze w celu zablokowania łącznika. W celu
odblokowania obrócić uchwyt w dół i
wyjąć z prowadnicy.
Uniwersalna siatka rozdzielająca
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Połączyć
połówki poprzeczek siatki.
W celu zamocowania siatki włożyć
nieznacznie ściśnięte poprzeczki w
odpowiednie otwory w łącznikach.
W celu zdemontowania siatki ścisnąć poprzeczki i wyjąć je z łączników.
Kieszeń siatkowa
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Kieszeń
siatkową można zawiesić na
zamocowanych łącznikach.

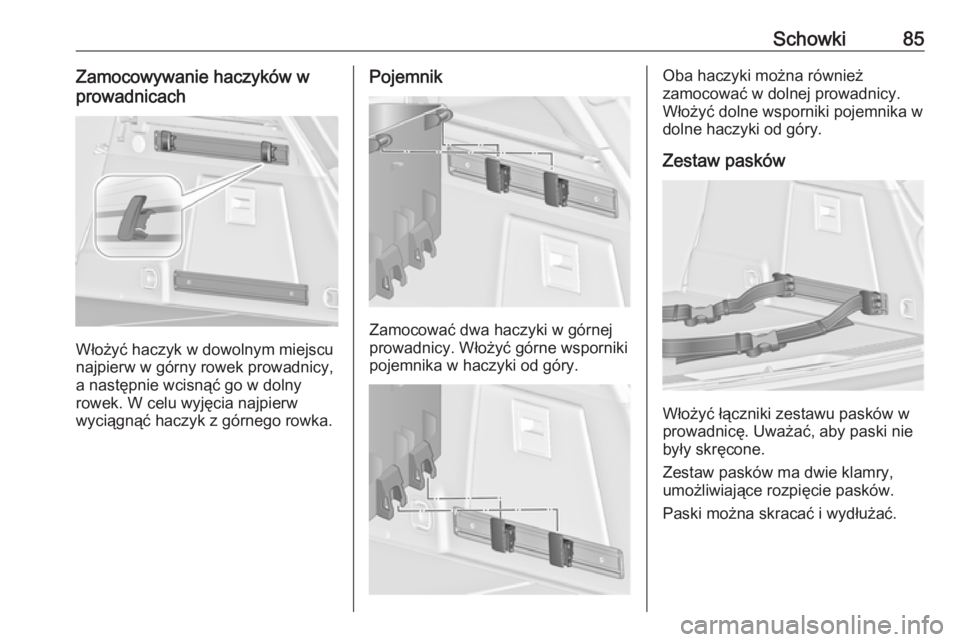

Schowki85Zamocowywanie haczyków w
prowadnicach
Włożyć haczyk w dowolnym miejscu
najpierw w górny rowek prowadnicy,
a następnie wcisnąć go w dolny
rowek. W celu wyjęcia najpierw
wyciągnąć haczyk z górnego rowka.
Pojemnik
Zamocować dwa haczyki w górnej
prowadnicy. Włożyć górne wsporniki pojemnika w haczyki od góry.
Oba haczyki można również
zamocować w dolnej prowadnicy. Włożyć dolne wsporniki pojemnika w
dolne haczyki od góry.
Zestaw pasków
Włożyć łączniki zestawu pasków w
prowadnicę. Uważać, aby paski nie
były skręcone.
Zestaw pasków ma dwie klamry,
umożliwiające rozpięcie pasków.
Paski można skracać i wydłużać.

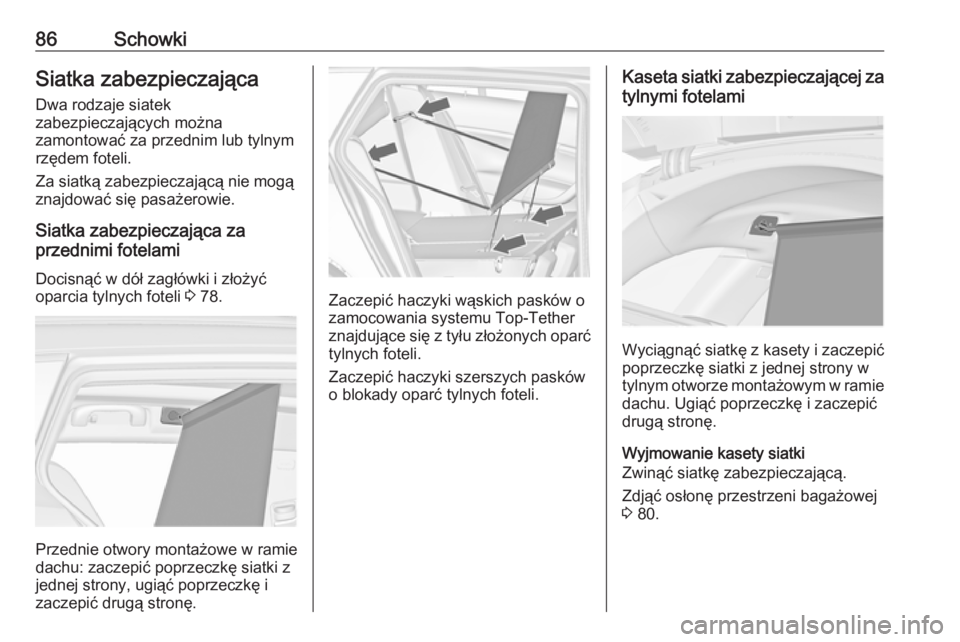

86SchowkiSiatka zabezpieczająca
Dwa rodzaje siatek
zabezpieczających można
zamontować za przednim lub tylnym rzędem foteli.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Siatka zabezpieczająca za
przednimi fotelami
Docisnąć w dół zagłówki i złożyć
oparcia tylnych foteli 3 78.
Przednie otwory montażowe w ramie
dachu: zaczepić poprzeczkę siatki z
jednej strony, ugiąć poprzeczkę i
zaczepić drugą stronę.
Zaczepić haczyki wąskich pasków o
zamocowania systemu Top-Tether
znajdujące się z tyłu złożonych oparć
tylnych foteli.
Zaczepić haczyki szerszych pasków
o blokady oparć tylnych foteli.
Kaseta siatki zabezpieczającej za
tylnymi fotelami
Wyciągnąć siatkę z kasety i zaczepić
poprzeczkę siatki z jednej strony w
tylnym otworze montażowym w ramie
dachu. Ugiąć poprzeczkę i zaczepić
drugą stronę.
Wyjmowanie kasety siatki
Zwinąć siatkę zabezpieczającą.
Zdjąć osłonę przestrzeni bagażowej
3 80.
