2015 YAMAHA V1 Manual de utilização (in Portuguese)

Verificações pré-operação
58
pré-operação, enquanto o veículo está na
água e com o motor em funcionamento.
Para efectuar as verificações posteriores ao
lançamento:
(1) Colocar o veículo na água. (Ver as infor-mações sobre o lançamento do veículo
aquático à água na página 60.)
(2) Efectuar as verificações e verificar se não há quaisquer itens com anomalias
ou outros problemas.
PJU40553Verificação da saída piloto da água de re-
frigeração
Verificar se existe descarga de água pela sa-
ída piloto da água de refrigeração com o mo-
tor em funcionamento. (Ver as informações
sobre a saída piloto da água de refrigeração
na página 29.)
PJU32715Verificação do centro de informações
multifunções
Verificar se o centro de informações multifun-
ções funciona correctamente. (Ver informa-
ções sobre o funcionamento correcto do centro de informações multifunções na pági-
na 31.)
PJU40172Verificação do ralenti do motor
Ligar e deixar aquecer o motor. Utilizar o con-
ta-rotações do centro de informações multi-
funções para verificar se o ralenti do motor
não está significativamente acima ou abaixo
dos limites especificados.
Ralenti do motor:
1650 ±50 r/min
UF2P72P0.book Page 58 Monday, August 25, 2014 2:33 PM

Operação
59
PJU32903
Operação do veículo aquático
AVISO
PWJ00511
Antes da operação do veículo, deve-se to-
mar conhecimento de todos os coman-
dos. Consultar um Concessionário
Yamaha sobre qualquer comando ou fun- ção que não sejam totalmente compreen-
didos. A não compreensão do
funcionamento dos comandos pode origi-
nar acidentes ou impossibilitar o operador
de evitar um.
PJU32965Familiarização com o veículo
A operação do veículo aquático requer capa-
cidades adquiridas com a prática, durante
um período de tempo. O operador deve ad-
quirir um bom conhecimento das técnicas
básicas antes de tentar manobras de maior
dificuldade.
A utilização do veículo aquático pode ser
uma actividade bastante aprazível, permitin-
do ao operador horas de prazer. Contudo, a
familiarização do operador com o funciona-
mento do veículo aquático é essencial para
se obter as capacidades necessárias a uma
condução segura.
Antes de operar o veículo, ler este manual do
proprietário/operador, as Regras Práticas de
Condução, o cartão de Instruções de Condu-
ção e todas as etiquetas afixadas no veículo.
Ter em especial atenção as informações de
segurança que começam na página 10. Esta
leitura destina-se a proporcionar ao operador
uma clara compreensão sobre o veículo e o
seu modo de operação.
Não esquecer: este veículo foi concebido
para transportar o operador e até um máximo
de 2 passageiros. Não exceder o limite de
carga máxima do veículo nem permitir o
transporte simultâneo de mais de 3 pessoas (ou 2 pessoas, em caso de reboque de um
praticante de wakeboard ou esquiador aquá-
tico).
PJU33006Aprendizagem da operação do
veículo
Antes da operação do veículo, devem ser
sempre realizadas as verificações pré-opera-
ção indicadas na página 49. O pouco tempo
despendido na verificação do veículo é com-
pensado por uma maior segurança e fiabili-
dade.
Consultar a legislação local antes de operar
do veículo.
Conduzir o veículo com prudência e a veloci-
dades moderadas, mantendo sempre uma
distância segura em relação às outras pesso-
as, objectos e veículos aquáticos. Seleccio-
nar uma área ampla, com boa visibilidade e
pouco tráfego de embarcações para a apren-
dizagem.
Não praticar a aprendizagem sozinho—ope-
rar o veículo com alguém por perto. Manter
uma constante atenção às outras pessoas,
objectos e veículos aquáticos presentes na
área. Ter em especial atenção as condições
Carga máxima:
240 kg (530 lb)
A carga indicada inclui o peso total
da carga transportada, do operador e
dos passageiros.
UF2P72P0.book Page 59 Monday, August 25, 2014 2:33 PM

Operação
60
que possam limitar a visibilidade do operador
ou bloquear a visibilidade de terceiros.
O operador deve pegar firmemente no guia-
dor e manter os pés no piso do espaço para
os pés. O operador não deve tentar conduzir
com passageiros até desenvolver completa-
mente as aptidões de condução.
PJU40212Posição de condução
Posição de condução do operador
O operador deve segurar firmemente no
guiador com as duas mãos e sentar-se com
uma perna de cada lado do banco, com os
pés no piso do espaço para os pés.
Posição do passeiro
O(s) passageiro(s) deve(m) segurar-se bem à
pessoa situada à sua frente ou à pega exis-
tente e sentar-se com uma perna de cada
lado do banco, com os pés no piso do espa-
ço para os pés. Nunca permitir o transporte
de um passageiro à frente do operador. (Ver
informações sobre a posição de condução
durante o reboque de um praticante dewakeboard ou esquiador aquático na página
18.)
PJU32803Colocação do veículo na água
Quando o veículo for colocado na água, cer-
tificar-se de que não existem obstáculos à
volta.
Se o veículo for colocado na água a partir de
um reboque, alguém deve certificar-se de
que o veículo não é empurrado pelas ondas
para o atrelado.
PJU43580Arranque do motor na água
AVISO
PWJ01531
Não accionar o acelerador na presença de
pessoas à ré do veículo aquático. Desligar
o motor ou mantê-lo a funcionar ao ralen-
ti. A água e os detritos descarregados
pela tubeira do jacto podem provocar feri-
mentos graves.
Para ligar o motor:
(1) Deslocar o veículo para uma zona isenta
de algas e detritos e com, pelo menos,
60 cm (2 ft) de profundidade, a contar do
fundo do veículo. ADVERTÊNCIA: Nun-
ca deixar o motor a trabalhar em
águas com menos de 60 cm (2 ft) de
profundidade a contar do fundo do ve-
ículo, de modo a impedir a aspiração
de seixos ou areia pela tomada do jac-
to, o que provocaria danos na turbina
UF2P72P0.book Page 60 Monday, August 25, 2014 2:33 PM

Operação
61
e o sobreaquecimento do motor.
[PCJ00473]
(2) Prender o cabo de paragem de emer-gência ao pulso esquerdo e, depois, co-
locar a chave de segurança no
interruptor de paragem de emergência.
(Ver informações sobre a utilização do
interruptor de paragem de emergência
na página 27.) AVISO! Confirmar que o
cabo de paragem de emergência está
correctamente colocado. Se o cabo
de paragem de emergência não esti-
ver correctamente colocado, pode
não fazer actuar a chave de seguran-
ça quando o operador cair à água,
permitindo que o veículo continue a
funcionar e a ocorrência de um aci-
dente.
[PWJ00582]
(3) Com o comando do acelerador liberta- do, premir o interruptor de arranque (bo-
tão verde) para ligar o motor. (Ver
informações sobre a utilização do inter-
ruptor de arranque na página 27.)
PJU32863Paragem do motor
Libertar o comando do acelerador e premir o
interruptor de paragem do motor (botão ver-
melho) para desligar o motor. AVISO! Para
governar o veículo é necessário utilizar o
acelerador. Se o operador desligar o mo-
tor, pode provocar o embate com um obs-
táculo que pretenda evitar. Uma colisão
pode resultar em ferimentos graves ou na
morte.
[PWJ00602]
PJU32873
Abandono do veículo
Antes de abandonar o veículo, remover a
chave de segurança do interruptor de para-
gem de emergência para evitar o acciona-1 Chave de segurança
2 Interruptor de paragem de emergência
3 Cabo de paragem de emergência
12
3
START
UF2P72P0.book Page 61 Monday, August 25, 2014 2:33 PM

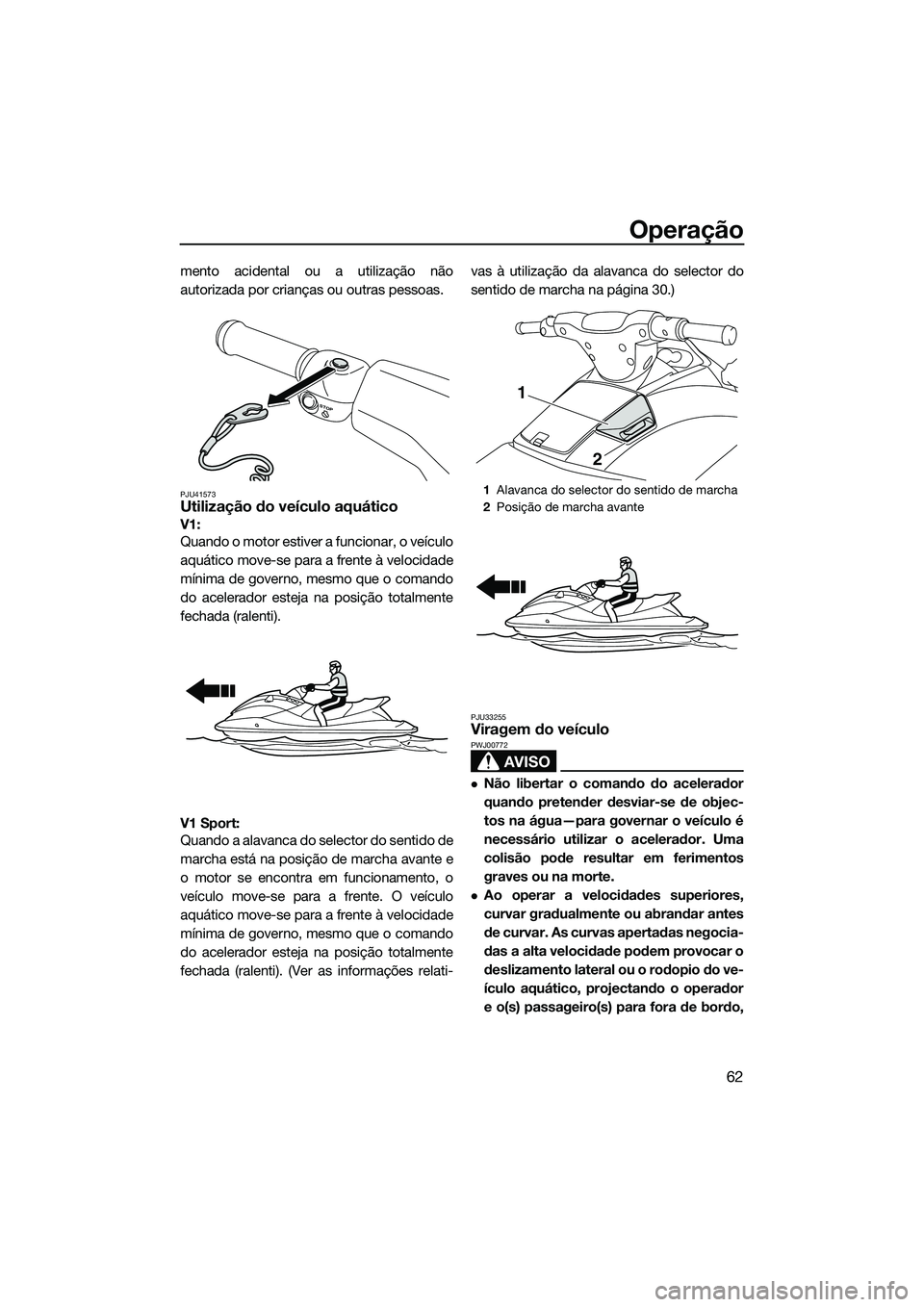

Operação
62
mento acidental ou a utilização não
autorizada por crianças ou outras pessoas.
PJU41573Utilização do veículo aquático
V1:
Quando o motor estiver a funcionar, o veículo
aquático move-se para a frente à velocidade
mínima de governo, mesmo que o comando
do acelerador esteja na posição totalmente
fechada (ralenti).
V1 Sport:
Quando a alavanca do selector do sentido de
marcha está na posição de marcha avante e
o motor se encontra em funcionamento, o
veículo move-se para a frente. O veículo
aquático move-se para a frente à velocidade
mínima de governo, mesmo que o comando
do acelerador esteja na posição totalmente
fechada (ralenti). (Ver as informações relati-vas à utilização da alavanca do selector do
sentido de marcha na página 30.)
PJU33255Viragem do veículo
AVISO
PWJ00772
Não libertar o comando do acelerador
quando pretender desviar-se de objec-
tos na água—para governar o veículo é
necessário utilizar o acelerador. Uma
colisão pode resultar em ferimentos
graves ou na morte.
Ao operar a velocidades superiores,
curvar gradualmente ou abrandar antes
de curvar. As curvas apertadas negocia-
das a alta velocidade podem provocar o
deslizamento lateral ou o rodopio do ve-
ículo aquático, projectando o operador
e o(s) passageiro(s) para fora de bordo,
STOP
1
Alavanca do selector do sentido de marcha
2 Posição de marcha avante
1
2
UF2P72P0.book Page 62 Monday, August 25, 2014 2:33 PM

Operação
63
o que poderá provocar lesões corpo-
rais.
O governo do veículo depende da combina-
ção da posição do guiador e da quantidade
de aceleração.
A água sugada através da grelha de admis-
são é pressurizada pela turbina da bomba de
jacto. À medida que a água pressurizada é
expelida da bomba, através da tubeira do
jacto, cria o impulso para deslocar e governar
o veículo. Quanto maior for a velocidade do
motor, maior é o impulso produzido.
A quantidade de impulso do jacto, em con-
junto com a posição do guiador, determinam
a velocidade de viragem.
A. Mais aceleração produz um impulsomaior, logo, o veículo vira mais rapida-
mente.
B. Menos aceleração produz um impulso menor, logo, o veículo vira mais lenta-
mente. C. A libertação completa do comando do
acelerador produz apenas o impulso mí-
nimo. A velocidades superiores à veloci-
dade mínima de governo, a capacidade
de governo sem aceleração do motor di-
minui rapidamente. Imediatamente após
a libertação do comando do acelerador
pode ainda haver alguma capacidade de
viragem, mas depois de o motor abran-
dar, o veículo deixa de responder ao
guiador, até que o acelerador seja nova-
mente aplicado ou até ser atingida a ve-
locidade mínima de governo.
À velocidade mínima de governo, o veí-
culo pode ser virado gradualmente ape-
nas através do guiador, utilizando só o
impulso disponibilizado ao ralenti.
D. Se o motor for desligado durante a con- dução, não há impulso. O veículo deslo-
ca-se a direito, mesmo que o guiador
seja virado.
UF2P72P0.book Page 63 Monday, August 25, 2014 2:33 PM

Operação
64
Para governar o veículo é necessário utili-
zar o acelerador.
Este modelo está equipado com o Sistema
de Gestão do Motor Yamaha (YEMS) que in-
clui um sistema de direcção sem aceleração
(OTS). Este accionar-se-á a velocidades de
passo, caso se tente o governo do veículo
depois de se soltar o comando do acelerador
(ver condição C acima).
O sistema OTS ajuda a efectuar viragens
através do fornecimento continuado de al-
gum impulso enquanto o veículo desacelera,
sendo possível virar mais rapidamente se se
acelerar ao mesmo tempo que se vira o guia-
dor. O sistema OTS não funciona a velocida-
des abaixo da velocidade de passo ou com o
motor desligado. Logo que o motor reduz de
velocidade, o veículo deixa de virar em res-
posta às acções do guiador, até o acelerador
ser novamente accionado ou até se atingir a
velocidade mínima de governo.
PJU33295Paragem do veículo
O veículo não está equipado com qualquer
sistema de travagem independente. O veícu-
lo pára pelo efeito da resistência da água,
após a libertação do comando do acelera-
dor. A partir da velocidade máxima, o veículo
pára completamente em cerca de 100 m (330
ft), após a libertação do comando do acelera-
dor ou a paragem do motor; no entanto, esta
distância depende de diversos factores, in-
cluindo o peso bruto do veículo, o estado da
superfície da água e a direcção do vento. O
veículo reduz a velocidade do seguimento,
logo que o comando do acelerador é liberta-
do, mas permanece em seguimento lento,
antes de parar completamente. Quando não
houver a certeza de parar o veículo a tempode evitar a colisão com um obstáculo, aplicar
o acelerador e guinar noutra direcção.
AVISO
PWJ00745
Prever antecipadamente a distância de
paragem.
Agir com antecedência para evitar a co-
lisão. Não esquecer que os veículos
aquáticos e as outras embarcações não
possuem travões!
Operar com prudência a velocidades
seguras e manter o veículo afastado das
outras pessoas, objectos e embarca-
ções, de modo a haver tempo suficiente
para a paragem.
Não desligar o motor durante a redução
de velocidade do veículo, já que pode
ser necessário aplicar motor para afas-
tar o veículo de outra embarcação ou
obstáculo que se encontre no caminho.
V1 Sport: Não utilizar a marcha à ré para
reduzir a velocidade ou parar o veículo;
esta manobra pode provocar a perda de
controlo do veículo, a ejecção dos ocu-
pantes ou o seu impacto com o guiador.
PJU41581Utilizar o veículo aquático em marcha
à ré (V1 Sport)
Puxar a alavanca do selector do sentido de
marcha para a posição de marcha à ré. O ve-
ículo irá mover-se em marcha à ré. (Ver as in-
UF2P72P0.book Page 64 Monday, August 25, 2014 2:33 PM

Operação
65
formações sobre o sistema de marcha à ré
na página 30.)
Verificar se existem obstáculos ou pessoas
atrás antes de seleccionar a marcha à ré.
PJU36087Embarque no veículo
AVISO
PWJ01112
O operador e os passageiros devem prati-
car a subida a bordo a partir da água nas
proximidades da costa antes de iniciarem
a condução. Uma pessoa que faça muitas
tentativas falhadas para voltar a subir a
bordo do veículo pode ficar fatigada e
com frio, o que aumenta o risco de feri-
mentos e afogamento.
Embarcar no veículo em zonas isentas de al-
gas e detritos e com, pelo menos, 60 cm (2 ft)
de profundidade, a contar do fundo do veícu-lo.
ADVERTÊNCIA: Nunca deixar o motor a
trabalhar em águas com menos de 60 cm
(2 ft) de profundidade a contar do fundo do
veículo, de modo a impedir a aspiração de
seixos ou areia pela tomada do jacto, o
que provocaria danos na turbina e o so-
breaquecimento do motor.
[PCJ00473]
OBSERVAÇÃO:
V1 Sport: Este veículo aquático está equipa-
do com um degrau de embarque, que se
pode baixar e utilizar para ajudar ao embar-
que. (Ver as informações relativas à utilização
do degrau de embarque na página 37.)
PJU36354Embarque sozinho
(1) Na popa do veículo aquático, colocar as duas mãos na plataforma de embarque,
elevar-se para o veículo e agarrar a pega
manual com uma mão.
(2) Elevar-se e ajoelhar-se sobre a platafor- ma de embarque, deslocando-se para o
1Alavanca do selector do sentido de marcha
2 Posição de marcha à ré
1
2
60 cm (2 ft)
UF2P72P0.book Page 65 Monday, August 25, 2014 2:33 PM
