2015 YAMAHA V1 Manual de utilização (in Portuguese)

Requisitos de operação e manuseamento
42
PJU31823
Requisitos de combustívelPJU37167Combustível
AVISO
PWJ00283
A gasolina e os vapores de gasolina são
altamente inflamáveis. Seguir estas ins-
truções para evitar incêndios e explo-
sões e reduzir o risco de ferimentos
durante o reabastecimento.
A gasolina é tóxica e pode provocar fe-
rimentos ou a morte. Manusear a gaso-
lina com cuidado. Nunca puxar a
gasolina por um tubo com a boca. No
caso de alguém engolir gasolina, inalar
uma grande quantidade de vapor de ga-
solina ou esta entrar em contacto com
os olhos, consultar imediatamente um
médico. No caso de derramamento de
gasolina sobre a pele, lavar com água e
sabão. No caso de derramamento de
gasolina sobre a roupa, mudar de roupa.
ADVERTÊNCIA
PCJ00322
Não utilizar gasolina com chumbo. A ga-
solina com chumbo pode danificar gra-
vemente o motor.
Evitar a entrada de água e de contami-
nantes no reservatório de combustível.
A contaminação do combustível pode
comprometer o desempenho e danificar
o motor. Utilizar apenas gasolina de
destilação recente que tenha sido arma-
zenada em recipientes limpos.
Gasolina composta
Existem dois tipos de gasolina composta:
uma com etanol e outra com metanol.
Pode utilizar-se gasolina composta com eta-
nol se o conteúdo de etanol não exceder os
10% e se o combustível possuir o índice de
octanas mínimo. O E-85 é uma mistura de
combustível com 85% de etanol e, por con-
seguinte, não deve ser utilizado neste veículo
aquático. Todas as misturas de etanol com
mais de 10% de etanol podem provocar da-
nos no sistema de alimentação ou problemas
de desempenho do motor.
A Yamaha não recomenda a utilização de ga-
solina composta com metanol, pois esta
pode provocar danos no sistema de alimen-
tação ou problemas de desempenho do mo-
tor.
Para encher o reservatório de combustível:
(1) Desligar o motor antes do reabasteci-mento de combustível. Não permanecer
nem sentar no veículo. Durante o rea-
bastecimento, nunca fumar nem estar na
proximidade de faíscas, chamas nuas ou
outras fontes de ignição.
(2) Colocar o veículo numa área bem venti- lada e na posição horizontal.
(3) Remover o banco e verificar o nível de combustível. (Ver os procedimentos de
remoção e instalação dos bancos na pá-
gina 36.)
Combustível recomendado:
Gasolina sem chumbo com um índice
de octanas mínimo de 86
Índice de Octanas (PON) =
(R + M)/2
90 Índice de Octanas (RON)
UF2P72P0.book Page 42 Monday, August 25, 2014 2:33 PM

Requisitos de operação e manuseamento
43
(4) Desapertar o tampão do combustível eremovê-lo.
(5) Adicionar lentamente combustível ao re- servatório de combustível.
(6) Interromper o enchimento quando o ní- vel de combustível atingir uma distância
de aproximadamente 50 mm (2 in) do
topo do reservatório de combustível.
Não encher demasiado o reservatório de
combustível. O combustível expande
quando aquece, pelo que o calor do mo-
tor ou do sol pode provocar o derrama-
mento de combustível para fora do
reservatório. Não deixar o veículo com o reservatório de combustível exposto à
luz solar directa.
(7) Limpar imediatamente qualquer com- bustível derramado com um pano seco.
(8) Instalar o tampão do combustível com firmeza, apertando-o até se ouvir um es-
talido.
(9) Instalar firmemente o banco na posição original.
1Tampão do combustível
Capacidade do reservatório de com-
bustível:
70 L (18.5 US gal, 15.4 Imp.gal)
1
1Parte superior do reservatório de combustí-
vel
2 Aproximadamente 50 mm (2 in) do topo do
reservatório de combustível
1 Parte superior do reservatório de combustí-
vel
2 Aproximadamente 50 mm (2 in) do topo do
reservatório de combustível
2
1
21
UF2P72P0.book Page 43 Monday, August 25, 2014 2:33 PM

Requisitos de operação e manuseamento
44
PJU40291
Requisitos do óleo do motorPJU41543Óleo do motor
ADVERTÊNCIA
PCJ00282
Utilizar unicamente óleo para motores a 4
tempos. A utilização de óleo para motores
a 2 tempos pode danificar seriamente o
motor.
Verificação do nível do óleo do motor
AVISO
PWJ00341
Após a paragem do motor, o óleo do mo-
tor encontra-se extremamente quente. O
contacto do óleo com o vestuário pode
provocar queimaduras.
ADVERTÊNCIA
PCJ00392
Não deixar o motor a trabalhar com de-
masiado óleo ou sem óleo suficiente no
reservatório de óleo, pois tal poderá da-
nificar o motor.
Certificar-se de que não entram detritos
nem água no orifício de enchimento do
reservatório de óleo. Os detritos e água
no óleo do motor poderão causar danos
graves no motor.
OBSERVAÇÃO:
Quando se verificar o nível do óleo do mo-
tor em terra, o motor tem de estar em fun-
cionamento enquanto é fornecida água às
condutas (passagens) da água de refrige-
ração. (Ver “Lavagem das condutas (pas-
sagens) da água de refrigeração” napágina 72 para obter informações sobre o
fornecimento de água.)
Ao verificar o nível do óleo do motor na
água, atracar o veículo para que este não
se afaste da costa.
Para verificar o nível do óleo do motor:
(1) Com o motor parado, colocar o veículo numa posição precisamente nivelada
em terra ou lançar o veículo à água.
(2) Olhar em todas as direcções e ligar o motor. (Ver mais informações sobre o ar-
ranque do motor na página 60.)
(3) Fazer funcionar o motor à velocidade de ralenti durante 6 minutos ou mais. Fazer
funcionar o motor mais 5 minutos se a
temperatura ambiente for igual ou infe-
rior a 20 °C (68 °F).
(4) Desligar o motor.
(5) Remover o banco. (Ver os procedimen- tos de remoção e instalação dos bancos
na página 36.)
(6) Desapertar o tampão do reservatório de óleo e retirá-lo e, depois, limpar a vareta
medidora de nível fornecida.
(7) Atarraxar o tampão do reservatório de óleo no orifício de enchimento até ele pa-
rar. Remover novamente o tampão do
reservatório de óleo e verificar se o nível
Tipo de óleo de motor recomendado:
SAE 10W-30, 10W-40, 20W-40,
20W-50
Grau do óleo de motor recomendado: API SE, SF, SG, SH, SJ, SL
1Tampão do reservatório de óleo/Vareta de
nível
1
UF2P72P0.book Page 44 Monday, August 25, 2014 2:33 PM

Requisitos de operação e manuseamento
45
do óleo do motor se encontra entre as
marcas de nível mínimo e máximo.
(8) Se o nível do óleo do motor estiver muito acima da marca de nível máximo, con-
tactar um Concessionário Yamaha. Se o
nível do óleo do motor se encontrar abai-
xo da marca de nível mínimo, adicionar
óleo do motor lentamente.
(9) Repetir os passos 6–8 até que o óleo do motor fique a um nível adequado.
(10) Instalar com firmeza o tampão do reser- vatório de óleo e rodar até ele parar.
(11) Instalar firmemente o banco na posição original.PJU40022
Drenagem da água do porão
ADVERTÊNCIA
PCJ01302
Não deixar o motor trabalhar à aceleração
máxima se houver bojo no compartimento
do motor. A água do porão pode saltar
para o motor, o que poderá resultar em
danos graves.
PJU40035Drenagem da água do porão em terra
Para drenar a água do porão em terra:
(1) Desapertar e remover os bujões de dre-nagem da popa.
(2) Para a drenagem da água do porão do compartimento do motor, elevar a proa
do veículo aquático, por exemplo, colo-
cando-o numa inclinação.
(3) Após a água do porão ter saído pelos orifícios dos bujões de drenagem da po-1Vareta de nível
2 Marca do nível máximo
3 Marca do nível mínimo
213
1Bujão de drenagem da popa
1
UF2P72P0.book Page 45 Monday, August 25, 2014 2:33 PM

Requisitos de operação e manuseamento
46
pa, limpar a humidade restante do com-
partimento do motor com um pano seco.
(4) Instalar firmemente os bujões de drena- gem da popa, apertando-os completa-
mente. ADVERTÊNCIA: Antes da
instalação dos bujões de drenagem
da popa, limpar as roscas e os anéis
de vedação em O dos bujões de modo
a remover quaisquer materiais estra-
nhos, tais como sujidade ou areia.
Caso contrário, os bujões de drena-
gem da popa podem ficar danificados
e permitir a entrada de água no com-
partimento do motor. Verificar os
anéis de vedação em O dos bujões de
drenagem da popa e verificar se os
bujões se encontram bem apertados,
antes de colocar o veículo aquático na
água. Caso contrário, pode entrar
água no compartimento do motor e
causar a submersão do veículo aquá-
tico.
[PCJ00363]
PJU40535
Drenagem da água do porão na água
Uma pequena quantidade de água do porão
permanecerá no compartimento do motor
mesmo após a água do porão ser drenada na
água. Para uma drenagem completa da água
do porão, remover o veículo da água e drenar
a água do porão em terra.
Sistema de drenagem do porão por jacto
de vácuo
Durante a operação do veículo aquático, a
água do porão no compartimento do motor é
introduzida pelo vácuo que é gerado na bom-
ba de jacto e é descarregada do veículo atra-
vés da tubeira do jacto.
Para drenar a água do porão na água:
Conduzir o veículo o mais possível em linha
recta e acima da velocidade de passo duran-
te pelo menos 2 minutos. ADVERTÊNCIA:
Depois de se voltar a ligar o motor, não acelerá-lo ao máximo durante pelo menos
1 minuto. A água do porão existente no
compartimento do motor pode saltar para
o motor, o que poderá resultar em danos
graves.
[PCJ00554]
UF2P72P0.book Page 46 Monday, August 25, 2014 2:33 PM

Requisitos de operação e manuseamento
47
PJU33465
Transporte num reboque
Ao transportar o veículo num reboque, fixar
as amarrações ao reboque através do olhal
da proa e dos olhais da popa.
ADVERTÊNCIA: Para fixar o veículo aquá-
tico ao reboque, não atar os cabos de
amarração a outra parte do veículo aquá-
tico que não seja o olhal da proa e os
olhais da popa. Caso contrário, poderá
danificar o veículo aquático. Proteger os
cabos de amarração com toalhas ou pa-
nos nos pontos de contacto com o corpo
do veículo, de modo a evitar riscos e ou-
tros danos. V1 Sport: Não transportar o
veículo com a alavanca do selector do
sentido de marcha na posição de marcha
à ré. Caso contrário, o deflector de mar-
cha à ré pode atingir um obstáculo, o que
pode provocar danos.
[PCJ00645]
UF2P72P0.book Page 47 Monday, August 25, 2014 2:33 PM

Operação pela primeira vez
48
PJU32786
Rodagem do motor
ADVERTÊNCIA
PCJ00432
A não realização da rodagem do motor
poderá resultar numa vida reduzida ou até
mesmo graves danos no motor.
A rodagem do motor é fundamental para que
os diversos componentes do motor sofram o
desgaste inicial, de modo a ficarem ajusta-
dos com as tolerâncias funcionais especifi-
cadas. A rodagem do motor assegura um
correcto desempenho e uma maior durabili-
dade dos componentes.
Para efectuar a rodagem do motor:
(1) Verificar o nível do óleo do motor. (Ver asinformações sobre a verificação do nível
do óleo do motor na página 44.)
(2) Colocar o veículo na água e ligar o mo- tor. (Ver mais informações sobre o arran-
que do motor na página 60.)
(3) Durante os primeiros 5 minutos, operar com o motor à velocidade de ralenti.
(4) Nos 30 minutos seguintes, conduzir com o motor a uma velocidade inferior a 5000
r/min.
(5) Depois, durante 1 hora, conduzir com o motor a uma velocidade inferior a 6500
r/min.
Quando terminar o período de rodagem do
motor, o veículo aquático pode ser utilizado
normalmente.
UF2P72P0.book Page 48 Monday, August 25, 2014 2:33 PM

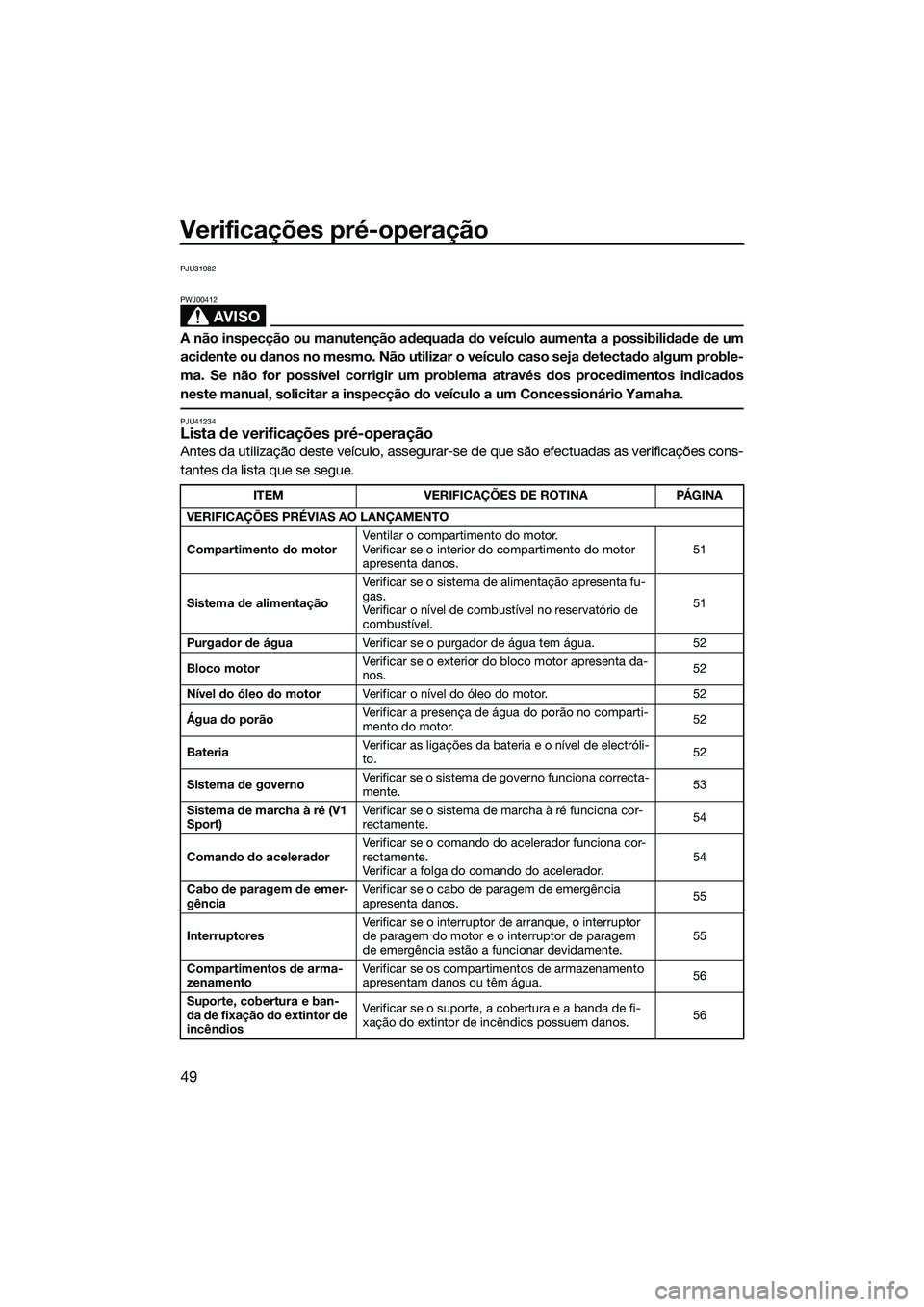

Verificações pré-operação
49
PJU31982
AVISO
PWJ00412
A não inspecção ou manutenção adequada do veículo aumenta a possibilidade de um
acidente ou danos no mesmo. Não utilizar o veículo caso seja detectado algum proble-
ma. Se não for possível corrigir um problema através dos procedimentos indicados
neste manual, solicitar a inspecção do veículo a um Concessionário Yamaha.
PJU41234Lista de verificações pré-operação
Antes da utilização deste veículo, assegurar-se de que são efectuadas as verificações cons-
tantes da lista que se segue.
ITEMVERIFICAÇÕES DE ROTINA PÁGINA
VERIFICAÇÕES PRÉVIAS AO LANÇAMENTO
Compartimento do motor Ventilar o compartimento do motor.
Verificar se o interior do compartimento do motor
apresenta danos. 51
Sistema de alimentação Verificar se o sistema de alimentação apresenta fu-
gas.
Verificar o nível de combustível no reservatório de
combustível.
51
Purgador de água Verificar se o purgador de água tem água. 52
Bloco motor Verificar se o exterior do bloco motor apresenta da-
nos.
52
Nível do óleo do motor Verificar o nível do óleo do motor. 52
Água do porão Verificar a presença de água do porão no comparti-
mento do motor.
52
Bateria Verificar as ligações da bateria e o nível de electróli-
to.
52
Sistema de governo Verificar se o sistema de governo funciona correcta-
mente.
53
Sistema de marcha à ré (V1
Sport) Verificar se o sistema de marcha à ré funciona cor-
rectamente.
54
Comando do acelerador Verificar se o comando do acelerador funciona cor-
rectamente.
Verificar a folga do comando do acelerador. 54
Cabo de paragem de emer-
gência Verificar se o cabo de paragem de emergência
apresenta danos.
55
Interruptores Verificar se o interruptor de arranque, o interruptor
de paragem do motor e o interruptor de paragem
de emergência estão a funcionar devidamente. 55
Compartimentos de arma-
zenamento Verificar se os compartimentos de armazenamento
apresentam danos ou têm água.
56
Suporte, cobertura e ban-
da de fixação do extintor de
incêndios Verificar se o suporte, a cobertura e a banda de fi-
xação do extintor de incêndios possuem danos.
56
UF2P72P0.book Page 49 Monday, August 25, 2014 2:33 PM
