2015 YAMAHA V1 Manual de utilização (in Portuguese)

Verificações pré-operação
50
OBSERVAÇÃO:
Para garantir a segurança e fiabilidade, as verificações pré-operação devem ser efectuadas
sempre que o veículo aquático é utilizado.
Extintor de incêndiosVerificar o estado do extintor de incêndios. 56
Equipamento de segurança Verificar se está a bordo o equipamento de segu-
rança exigido pelos regulamentos aplicáveis.
56
Casco e convés Verificar se o casco e o convés apresentam danos. 56
Tomada do jacto Verificar se a tomada do jacto apresenta danos ou
está obstruída.
56
Bujões de drenagem da
popa Verificar se os bujões de drenagem da popa apre-
sentam danos ou detritos e verificar se estão devi-
damente instalados.
57
Capot Verificar se o capot está devidamente fechado. 57
Banco Verificar se o banco está devidamente instalado. 36
VERIFICAÇÕES POSTERIORES AO LANÇAMENTO
Saída piloto da água de re-
frigeração Verificar se existe descarga de água pela saída pilo-
to da água de refrigeração com o motor em funcio-
namento.
58
Centro de informações
multifunções Verificar se o centro de informações multifunções
funciona correctamente.
58
Ralenti do motor Verificar o ralenti do motor. 58
ITEM VERIFICAÇÕES DE ROTINA PÁGINA
UF2P72P0.book Page 50 Monday, August 25, 2014 2:33 PM

Verificações pré-operação
51
PJU32282
Pontos de verificação pré-operação
PJU40546Verificações prévias ao lançamento
Executar as verificações prévias ao lança-
mento da lista de verificações pré-operação
com o veículo em terra.
Para efectuar as verificações prévias ao lan-
çamento:
(1) Remover o banco. (Ver os procedimen-
tos de remoção e instalação dos bancos
na página 36.)
(2) Efectuar as verificações e verificar se não há quaisquer itens com anomalias
ou outros problemas.
(3) Após a conclusão destas verificações, instalar firmemente o banco na posição
original.
PJU32334Verificação do compartimento do motor
AVISO
PWJ00462
A não ventilação do compartimento do
motor pode provocar um incêndio ou ex-
plosão. Não ligar o motor se houver algu-
ma fuga de combustível.
Ventilar o compartimento do motor. Deixar o
compartimento do motor aberto durante al-
guns minutos, de modo a permitir a saída de
quaisquer vapores de combustível. Verificar se não há danos no interior do com-
partimento do motor.
PJU34215Verificações do sistema de alimentação
AVISO
PWJ00382
As fugas de combustível podem resultar
em incêndio ou explosão.
Verificar regularmente a existência de
fugas de combustível.
Caso seja detectada alguma fuga de
combustível, o sistema de alimentação
deve ser reparado por um mecânico
qualificado. Reparações inadequadas
podem colocar em risco a segurança de
utilização do veículo.
Verificar se o sistema de alimentação não
apresenta danos, fugas ou outros proble-
mas.
Verificar:
Se o tampão e o vedante do combustível
têm danos.
Se o reservatório de combustível tem da-
nos ou fugas.
Se os tubos e ligações do combustível têm
danos ou fugas.
Se o tubo de respiro do reservatório de
combustível tem danos ou fugas.
PJU36875Verificação do nível de combustível
Verificar o nível de combustível no reservató-
rio de combustível.
UF2P72P0.book Page 51 Monday, August 25, 2014 2:33 PM

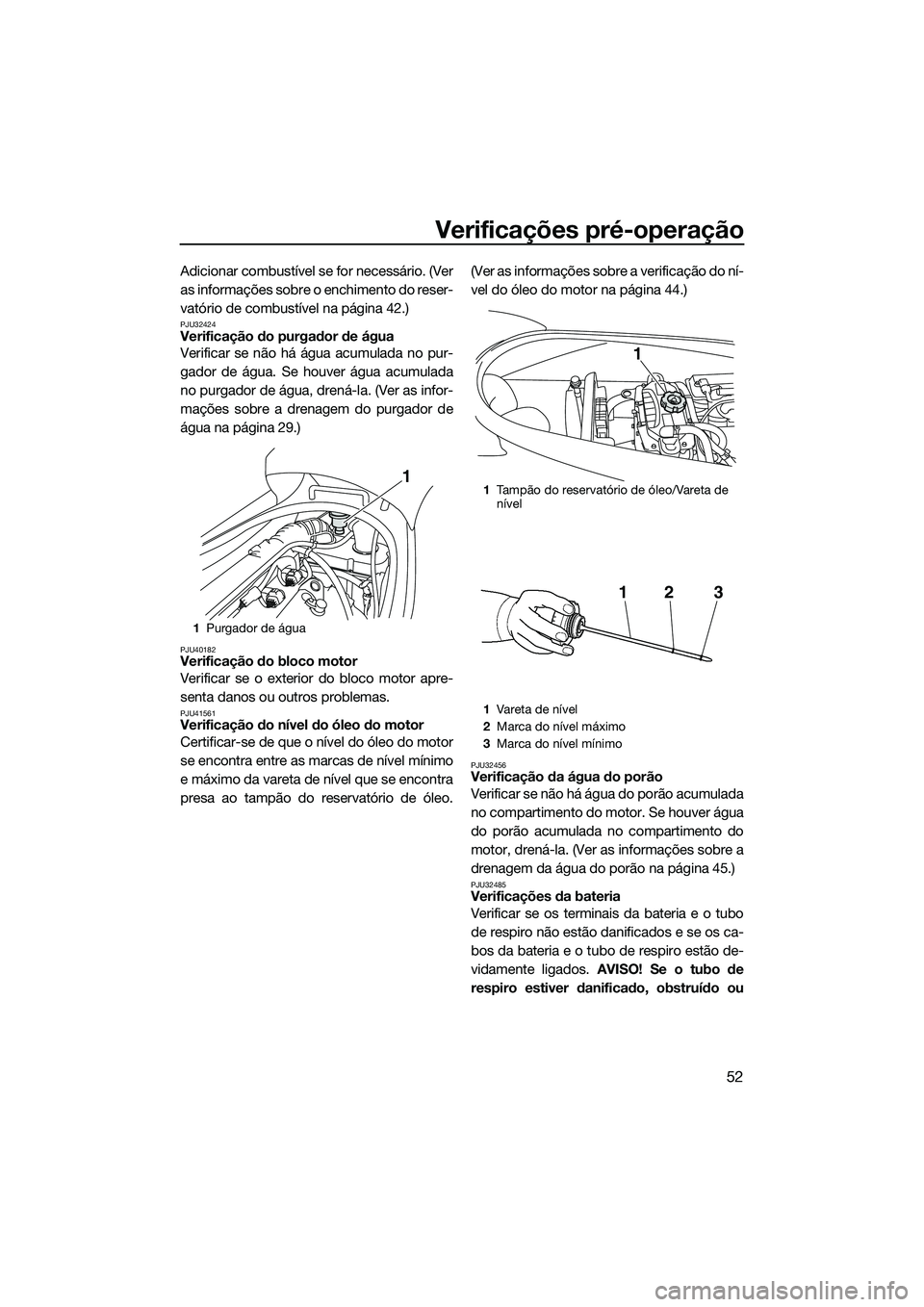

Verificações pré-operação
52
Adicionar combustível se for necessário. (Ver
as informações sobre o enchimento do reser-
vatório de combustível na página 42.)
PJU32424Verificação do purgador de água
Verificar se não há água acumulada no pur-
gador de água. Se houver água acumulada
no purgador de água, drená-la. (Ver as infor-
mações sobre a drenagem do purgador de
água na página 29.)
PJU40182Verificação do bloco motor
Verificar se o exterior do bloco motor apre-
senta danos ou outros problemas.
PJU41561Verificação do nível do óleo do motor
Certificar-se de que o nível do óleo do motor
se encontra entre as marcas de nível mínimo
e máximo da vareta de nível que se encontra
presa ao tampão do reservatório de óleo.(Ver as informações sobre a verificação do ní-
vel do óleo do motor na página 44.)
PJU32456Verificação da água do porão
Verificar se não há água do porão acumulada
no compartimento do motor. Se houver água
do porão acumulada no compartimento do
motor, drená-la. (Ver as informações sobre a
drenagem da água do porão na página 45.)
PJU32485Verificações da bateria
Verificar se os terminais da bateria e o tubo
de respiro não estão danificados e se os ca-
bos da bateria e o tubo de respiro estão de-
vidamente ligados.
AVISO! Se o tubo de
respiro estiver danificado, obstruído ou
1 Purgador de água
11Tampão do reservatório de óleo/Vareta de
nível
1 Va ret a de n í v el
2 Marca do nível máximo
3 Marca do nível mínimo
1
213
UF2P72P0.book Page 52 Monday, August 25, 2014 2:33 PM

Verificações pré-operação
53
não estiver devidamente ligado, pode
ocorrer um incêndio ou explosão.
[PWJ00452]
Verificar se o nível de electrólito se encontra
entre as marcas de nível mínimo e máximo.
AVISO! Não operar o veículo com a bateria sem carga suficiente para o arranque do
motor ou se apresentar sinais de falta de
corrente. A perda da corrente da bateria
pode deixar os ocupantes do veículo em
situação delicada, em locais afastados de
terra.
[PWJ01241]
Certificar-se de que a bateria se encontra
bem fixa no compartimento.
PJU32614Verificações do sistema de governo
Virar o guiador para a esquerda e para a di-
reita várias vezes para verificar se a desloca-
ção é suave e sem obstruções na totalidade
do percurso e se a folga não é excessiva.
Virar totalmente o guiador para a esquerda e
para a direita para verificar se a tubeira do
jacto se move quando o guiador é virado e se
não há diferença entre as posições da tubeira
1 Terminal negativo (–) da bateria: cabo preto
2 Terminal positivo (+) da bateria: cabo ver-
melho
3 Tubo de respiro
1 Marca do nível máximo
2 Marca do nível mínimo
1 2
3
UF2P72P0.book Page 53 Monday, August 25, 2014 2:33 PM

Verificações pré-operação
54
do jacto quando está totalmente virada para
a esquerda ou para a direita.
PJU32635Verificações do sistema de marcha à ré
(V1 Sport)
AVISO
PWJ00032
Não tocar no deflector de marcha à ré du-
rante a operação da alavanca do selectordo sentido de marcha, de modo a evitar o
entalamento.
Operar a alavanca do selector do sentido de
marcha várias vezes para verificar se a ope-
ração é suave na totalidade do percurso.
Além disso, verificar se o deflector de marcha
à ré sobe e desce de acordo com a operação
da alavanca do selector do sentido de mar-
cha e se o deflector está em contacto com os
respectivos batentes. (Ver o funcionamento
do sistema de marcha à ré na página 30.)
PJU32595Verificações do comando do acelerador
Operar o comando do acelerador várias ve-
zes para verificar se a operação é suave na
totalidade do percurso. Além disso, verificar
se o comando do acelerador regressa auto-
Diferença entre as posições da tubeira
do jacto quando totalmente virada (dis-
tâncias A e B):
5 mm (0.20 in) no máximo
1Batente
1
UF2P72P0.book Page 54 Monday, August 25, 2014 2:33 PM

Verificações pré-operação
55
maticamente à posição totalmente fechada
(ralenti) quando é libertado.
Verificar se existe a folga adequada no co-
mando do acelerador quando este se encon-
tra na posição totalmente fechada (ralenti).
PJU32664Verificação do cabo de paragem de emer-
gência
Verificar se o cabo de paragem de emergên-
cia não está danificado. Substituir o cabo se
estiver danificado. AVISO! Nunca tentar re-
parar ou emendar o cabo de paragem de
emergência. O cabo de paragem de emer-
gência pode não fazer actuar a chave de
segurança quando o operador cair à água,
permitindo que o veículo continue a fun- cionar e a ocorrência de um acidente.
[PWJ01221]
PJU40692
Verificação dos interruptores
ADVERTÊNCIA
PCJ01311
Não deixar o motor a trabalhar a mais de
4000 r/min em terra. Além disso, não dei-
xar o motor a trabalhar durante mais de 15
segundos sem fornecimento de água;
caso contrário, o motor pode sobreaque-
cer.
Verificar se o interruptor de arranque, o inter-
ruptor de paragem do motor e o interruptor
de paragem de emergência estão a funcionar
correctamente. (Ver informações sobre a uti-
1
Folga do comando do acelerador
Folga do comando do acelerador:
4.0–7.0 mm (0.16–0.28 in)
1
UF2P72P0.book Page 55 Monday, August 25, 2014 2:33 PM

Verificações pré-operação
56
lização de cada interruptor nas páginas 27 a
27.)
Para verificar o funcionamento dos interrup-
tores:
(1) Premir o interruptor de arranque paratestar o accionamento do motor.
(2) Depois de o motor arrancar, premir o in- terruptor de paragem do motor para ve-
rificar se o motor pára imediatamente.
(3) Voltar a ligar o motor, puxar o cabo de paragem de emergência para remover a
chave de segurança do interruptor de
paragem de emergência, de modo a ve-
rificar se o motor pára imediatamente.
PJU40102Verificações do compartimento de arma-
zenamento
Certificar-se de que os compartimento de ar-
mazenamento não estão danificados e de
que não há água acumulada nos comparti-
mentos. (Ver informações sobre os comparti-
mentos de armazenamento na página 38.)
PJU41082Verificações do suporte, da cobertura e da
banda de fixação do extintor de incêndios
Verificar se o suporte, a cobertura e a banda
de fixação do extintor de incêndios não se
encontram danificados e se a cobertura está bem fixa pela banda no respectivo lugar. (Ver
informações sobre o suporte, a cobertura e a
banda de fixação do extintor de incêndios na
página 40.)
PJU32544Verificação do extintor de incêndios
Verificar se existe um extintor de incêndios
carregado a bordo.
Para verificar o extintor de incêndios, ver as
instruções fornecidas pelo respectivo fabri-
cante. Manter sempre o extintor de incêndios
fixo no respectivo suporte e com a cobertura
colocada.
O veículo deve estar sempre equipado com
um extintor de incêndios. Este veículo não é
fornecido de origem com extintor de incên-
dios. Se não se possuir nenhum extintor,
contactar um Concessionário Yamaha ou um
fornecedor de extintores de incêndio a fim de
obter um com as características adequadas.
PJU40122Verificação do equipamento de segurança
Verificar se está a bordo o equipamento de
segurança exigido pelos regulamentos apli-
cáveis.
PJU32353Verificação do casco e convés
Verificar se o casco e o convés apresentam
danos ou outro problema.
PJU32657Verificações da tomada do jacto
Verificar se a tomada do jacto não está dani-
ficada nem obstruída com algas ou detritos.
Limpar a tomada do jacto se estiver obstruí-
1
Interruptor de paragem de emergência
2 Chave de segurança
3 Interruptor de arranque
4 Interruptor de paragem do motor
5 Cabo de paragem de emergência
123
4 5
UF2P72P0.book Page 56 Monday, August 25, 2014 2:33 PM

Verificações pré-operação
57
da. (Ver mais informações sobre a tomada do
jacto na página 88.)
PJU32477Verificação dos bujões de drenagem da
popa
Desapertar e remover os bujões de drena-
gem da popa e, depois, verificar se os bujões
e os anéis de vedação em O destes não es-
tão danificados e se não há detritos nas ros-
cas nem nos anéis de vedação em O dos
bujões. ADVERTÊNCIA: Antes da instala-
ção dos bujões de drenagem da popa, lim-
par as roscas e os anéis de vedação em O
dos bujões de modo a remover quaisquer
materiais estranhos, tais como sujidade
ou areia. Caso contrário, os bujões de dre-
nagem da popa podem ficar danificados e
permitir a entrada de água no comparti-
mento do motor. Verificar os anéis de ve-
dação em O dos bujões de drenagem da
popa e verificar se os bujões se encon-
tram bem apertados, antes de colocar o
veículo aquático na água. Caso contrário,
pode entrar água no compartimento do
motor e causar a submersão do veículo
aquático.
[PCJ00363]
Instalar firmemente os bujões de drenagem
da popa, apertando-os completamente.
PJU41441Verificação do capot
Empurrar a parte posterior do capot para bai-
xo e verificar se está devidamente fechado.
PJU40146Verificações posteriores ao
lançamento
Executar as verificações posteriores ao lan-
çamento constantes da lista de verificações
1 Bujão de drenagem da popa
1
UF2P72P0.book Page 57 Monday, August 25, 2014 2:33 PM
