2015 TOYOTA YARIS Notices Demploi (in French)

3777-3. Entretien à faire soi-même
7
Entretien et soin
Arrière
*1: Véhicules à conduite à gauche
*2: Véhicules à conduite à droite
Feu arrière de brouillard*1/
feu de recul
*2
Éclairages de plaque
d’immatriculation
Feu de recul
*1/
feu arrière de brouillard
*2
Clignotants arrière
Feux stop/arrière
(type à ampoule)1
2
3
4
5

3787-3. Entretien à faire soi-même
Projecteurs à halogène
Type à réflecteur
Débranchez le connecteur.
Retirez le cache en caoutchouc.
Défaites le ressort de fixation
d’ampoule.
Retirez l’ampoule.
Pour monter l’ampoule neuve,
alignez les ergots de l’ampoule avec
les découpes du logement.
Remplacement des ampoules
1
2
3
4

3797-3. Entretien à faire soi-même
7
Entretien et soin

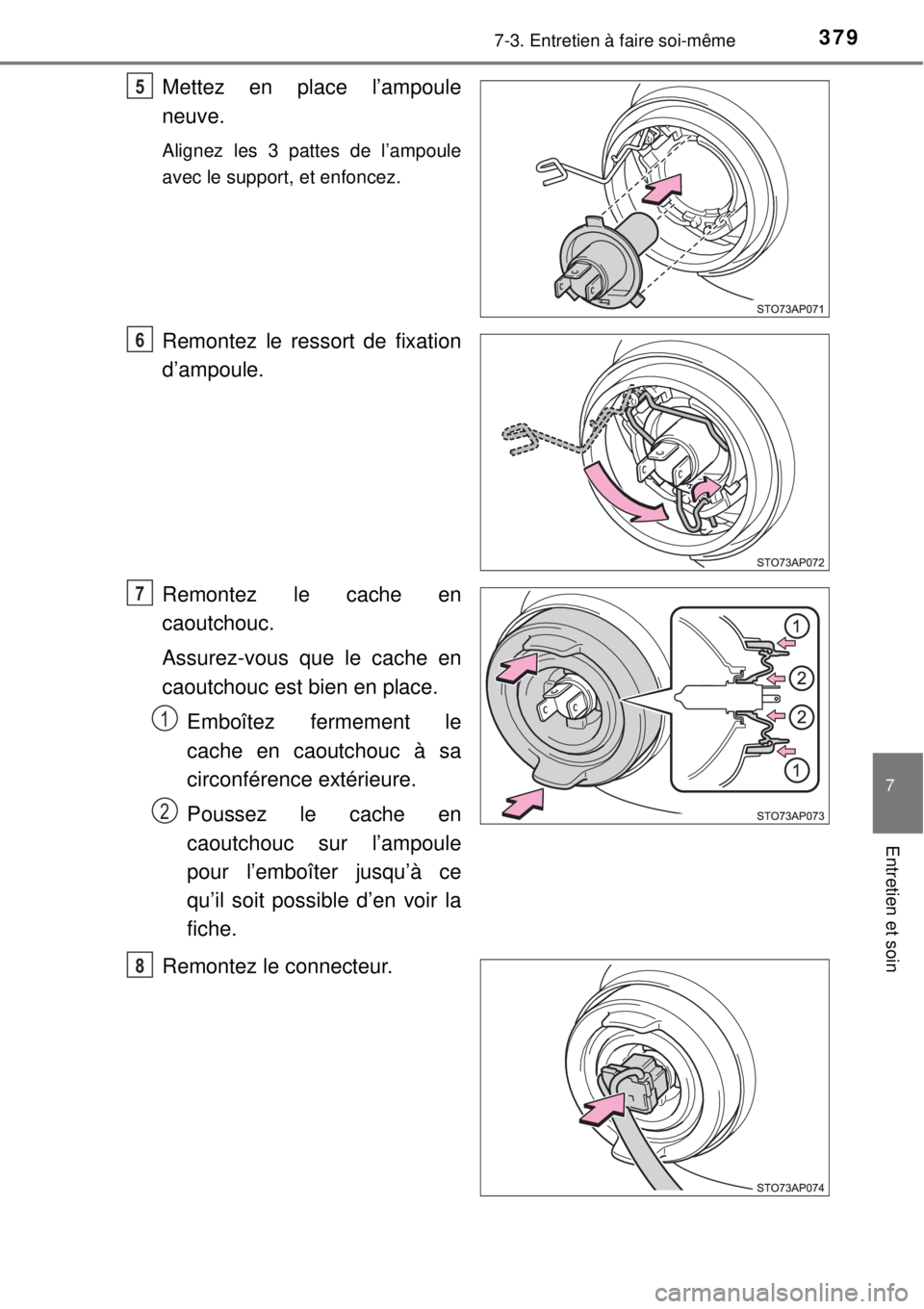

Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Remontez le ressort de fixation
d’ampoule.
Remontez le cache en
caoutchouc.
Assurez-vous que le cache en
caoutchouc est bien en place.
Emboîtez fermement le
cache en caoutchouc à sa
circonférence extérieure.
Poussez le cache en
caoutchouc sur l’ampoule
pour l’emboîter jusqu’à ce
qu’il soit possible d’en voir la
fiche.
Remontez le connecteur.
5
6
7
1
2
8

3807-3. Entretien à faire soi-même
Type à projecteur

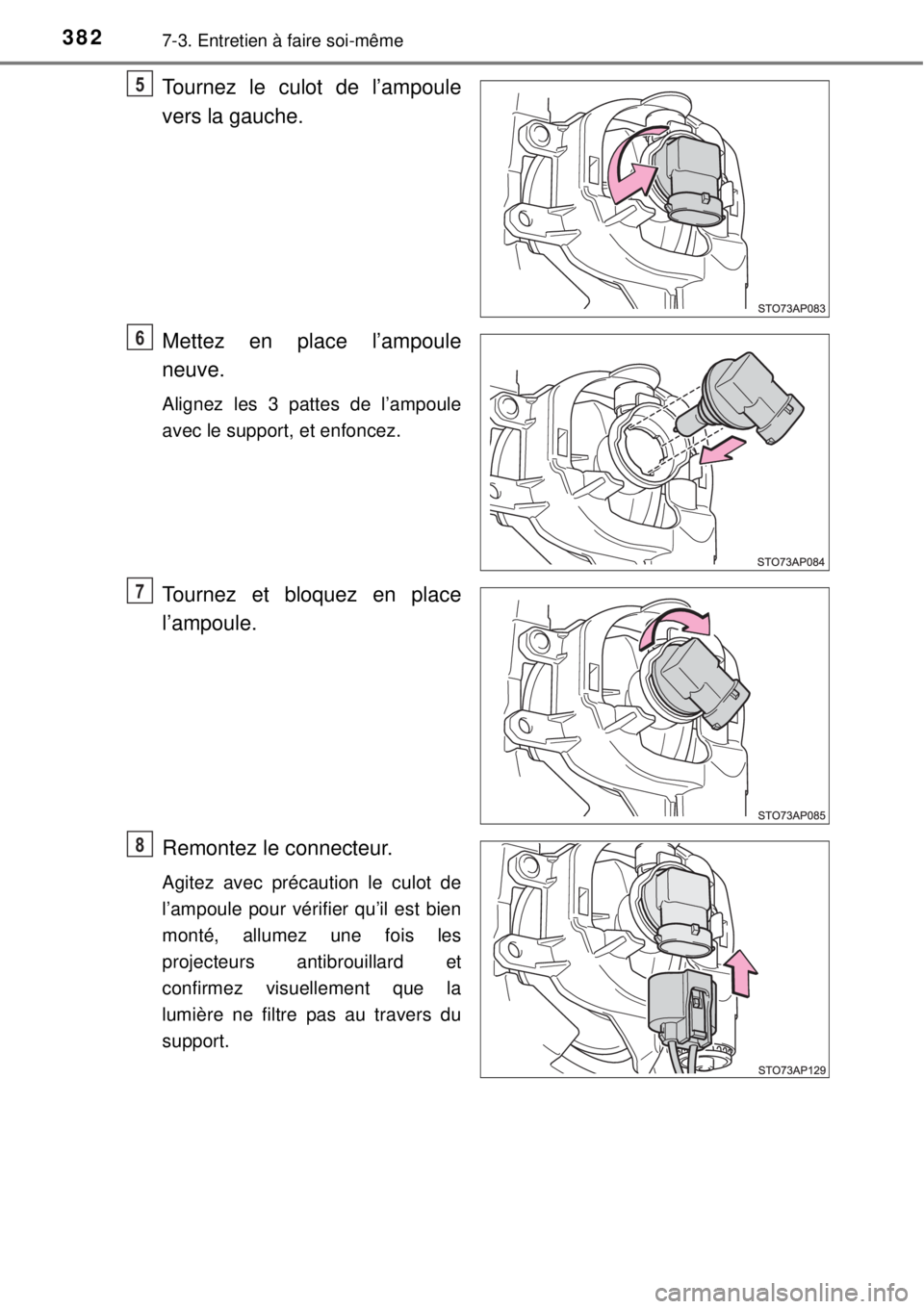

Tournez le culot de l’ampoule
vers la gauche.
Tirez sur l’ampoule tout en
appuyant sur l’ergot de sécurité
du connecteur.
Remplacez l’ampoule, et
remontez le culot.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place le
culot de l’ampoule.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs et confirmez
visuellement que la lumière ne filtre
pas au travers du support.
1
2
3
14

3817-3. Entretien à faire soi-même
7
Entretien et soin
Projecteurs antibrouillard (sur modèles équipés)
Tournez le volant de direction à
l’opposé du feu dont l’ampoule
est à remplacer.
Tournez le volant de direction de
telle sorte à pouvoir passer la main
entre le pneu et la doublure d’aile.
Retirez la vis.
Démontez partiellement la
doublure d’aile, suffisamment
pour pouvoir rendre l’ampoule
visible.
Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
1
2
3
4

3827-3. Entretien à faire soi-même
Tournez le culot de l’ampoule
vers la gauche.
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place
l’ampoule.
Remontez le connecteur.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs antibrouillard et
confirmez visuellement que la
lumière ne filtre pas au travers du
support.
5
6
7
8

3837-3. Entretien à faire soi-même
7
Entretien et soin
Remontez la doublure d’aile.
Fixez l’extrémité de la doublure
d’aile à l’intérieur du pare-chocs
avant.
Mettez en place la vis.
Feux de position avant/éclairages de jour (type à ampoule)
Tournez le culot de l’ampoule vers la gauche.
9
10
1
Type AType B

3847-3. Entretien à faire soi-même
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
Clignotants avant
Tournez le culot de l’ampoule vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
2
Type AType B
3
1
Type AType B
2
Type AType B
3
