2015 TOYOTA HILUX Manuale de Empleo (in Spanish)

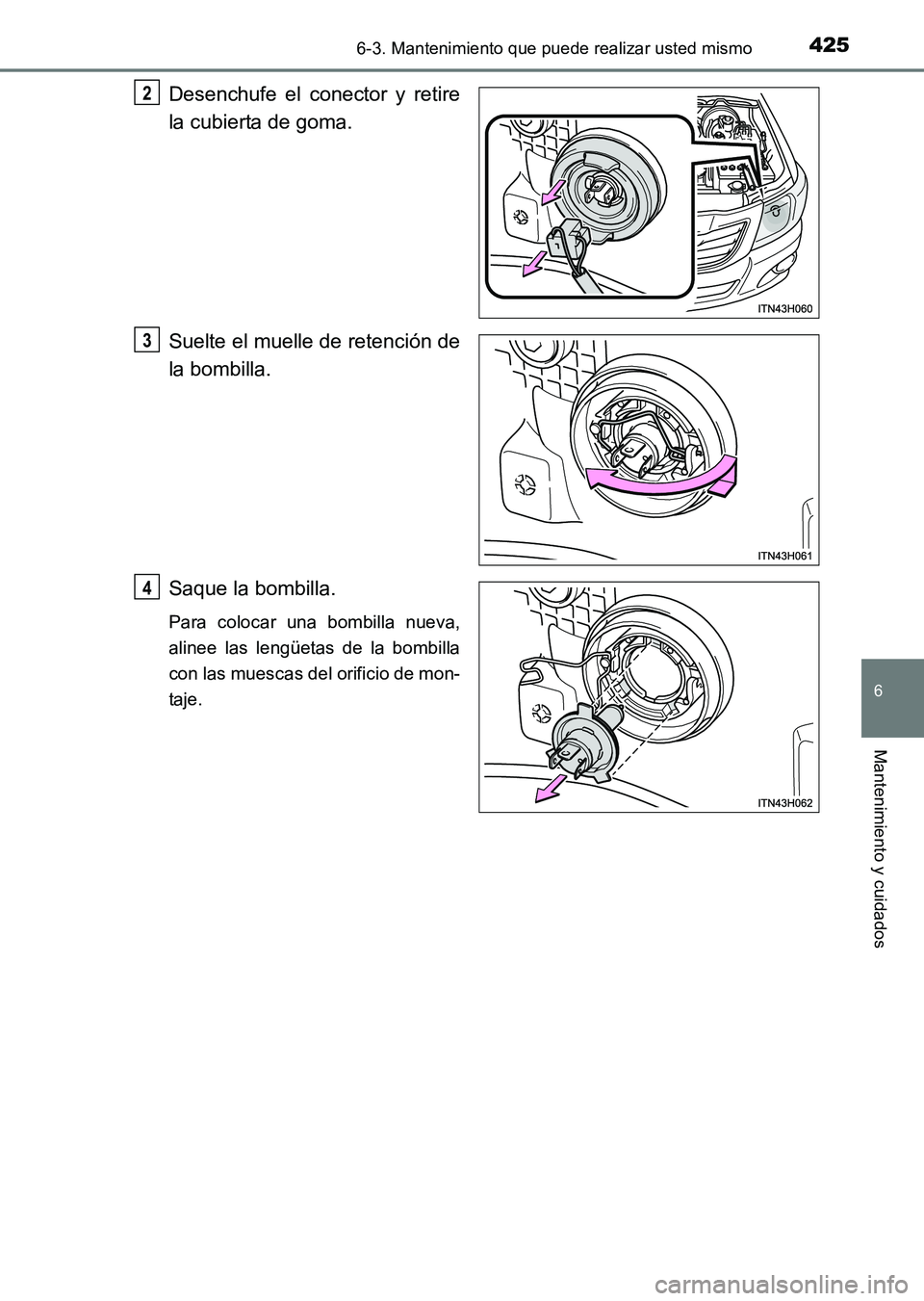

4256-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
HILUX_OM_OM71215S_(ES)
Desenchufe el conector y retire
la cubierta de goma.
Suelte el muelle de retención de
la bombilla.
Saque la bombilla.
Para colocar una bombilla nueva,
alinee las lengüetas de la bombilla
con las muescas del orificio de mon-
taje.
2
3
4
HILUX_OM_OM71215S_(ES).book Page 425 Friday, May 9, 2014 8:37 PM

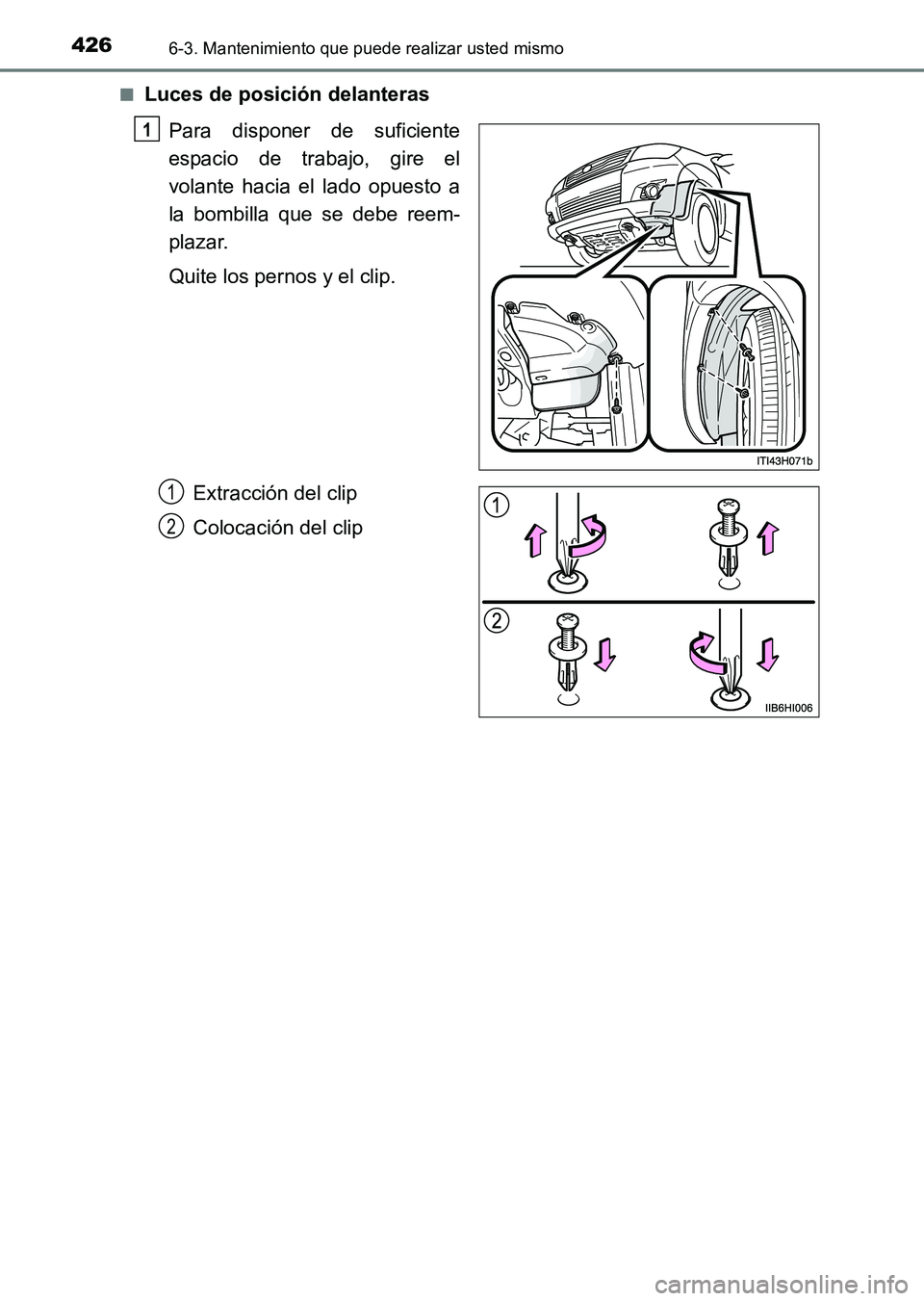

4266-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71215S_(ES)■
Luces de posición delanteras
Para disponer de suficiente
espacio de trabajo, gire el
volante hacia el lado opuesto a
la bombilla que se debe reem-
plazar.
Quite los pernos y el clip.
Extracción del clip
Colocación del clip
1
1
2
HILUX_OM_OM71215S_(ES).book Page 426 Friday, May 9, 2014 8:3 7 PM

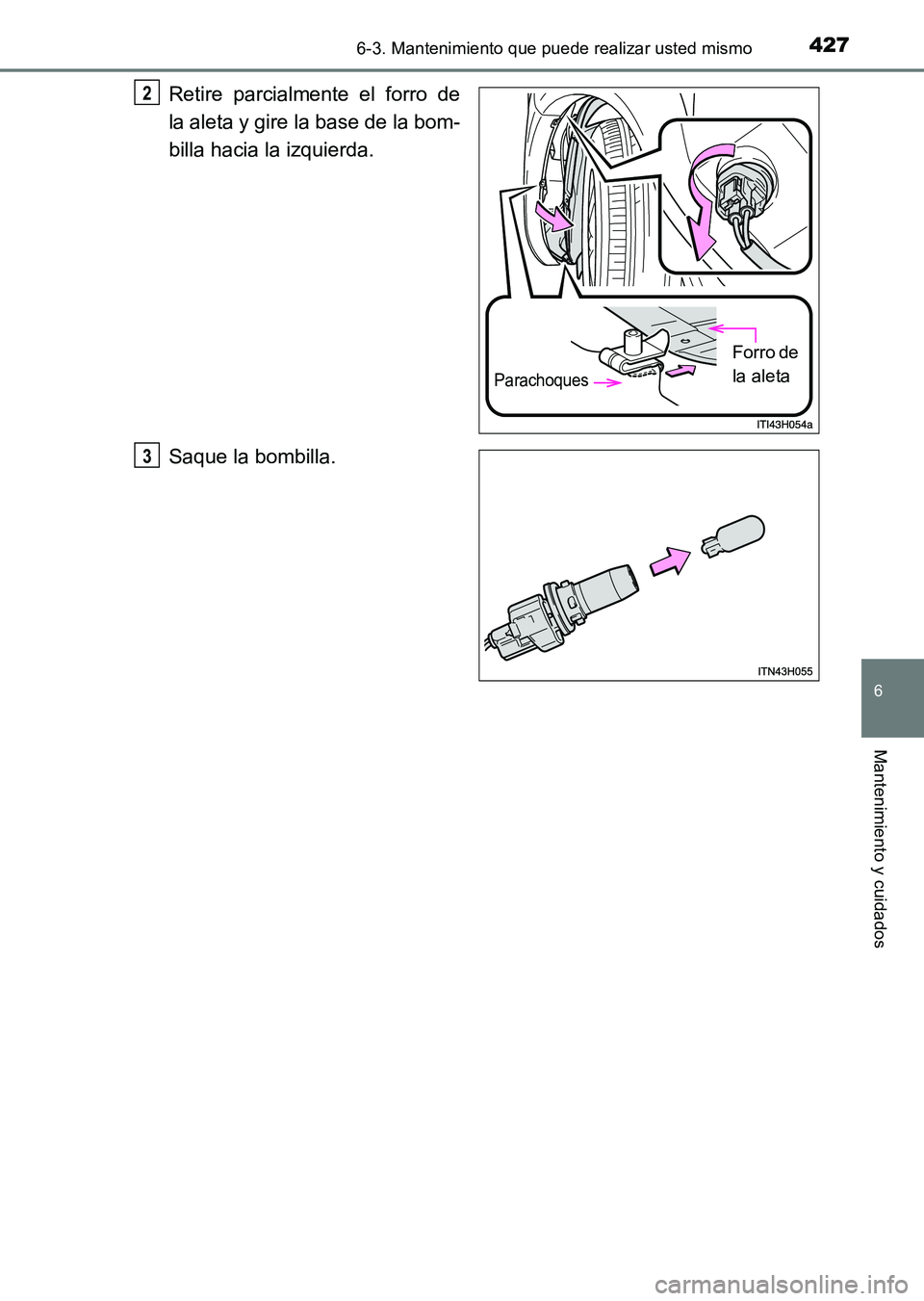

4276-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
HILUX_OM_OM71215S_(ES)
Retire parcialmente el forro de
la aleta y gire la base de la bom-
billa hacia la izquierda.
Saque la bombilla.
Parachoques
Forro de
la aleta
2
3
HILUX_OM_OM71215S_(ES).book Page 427 Friday, May 9, 2014 8:37 PM

4286-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71215S_(ES)■
Intermitentes delanteros
Para disponer de suficiente
espacio de trabajo, gire el
volante hacia el lado opuesto a
la bombilla que se debe reem-
plazar.
Quite los pernos y el clip.
Extracción del clip
Colocación del clip
1
1
2
HILUX_OM_OM71215S_(ES).book Page 428 Friday, May 9, 2014 8:3 7 PM

4296-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
HILUX_OM_OM71215S_(ES)
Retire parcialmente el forro de
la aleta y gire la base de la bom-
billa hacia la izquierda.
Saque la bombilla.
Parachoques
Forro de
la aleta
2
ITO43P144
3
HILUX_OM_OM71215S_(ES).book Page 429 Friday, May 9, 2014 8:37 PM

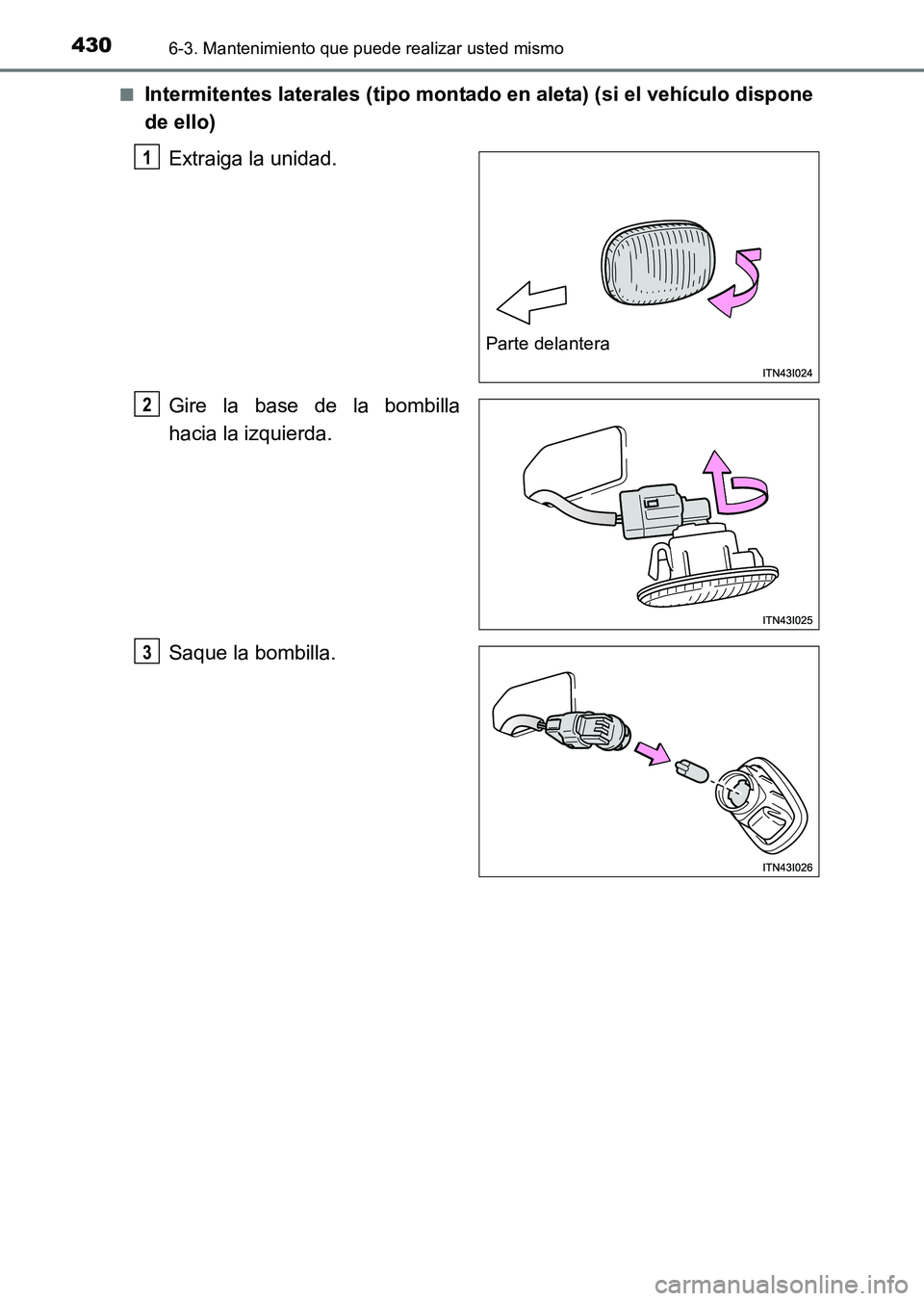

4306-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71215S_(ES)■
Intermitentes laterales (tipo montado
en aleta) (si el vehículo dispone
de ello)
Extraiga la unidad.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Parte delantera
1
2
3
HILUX_OM_OM71215S_(ES).book Page 430 Friday, May 9, 2014 8:3 7 PM

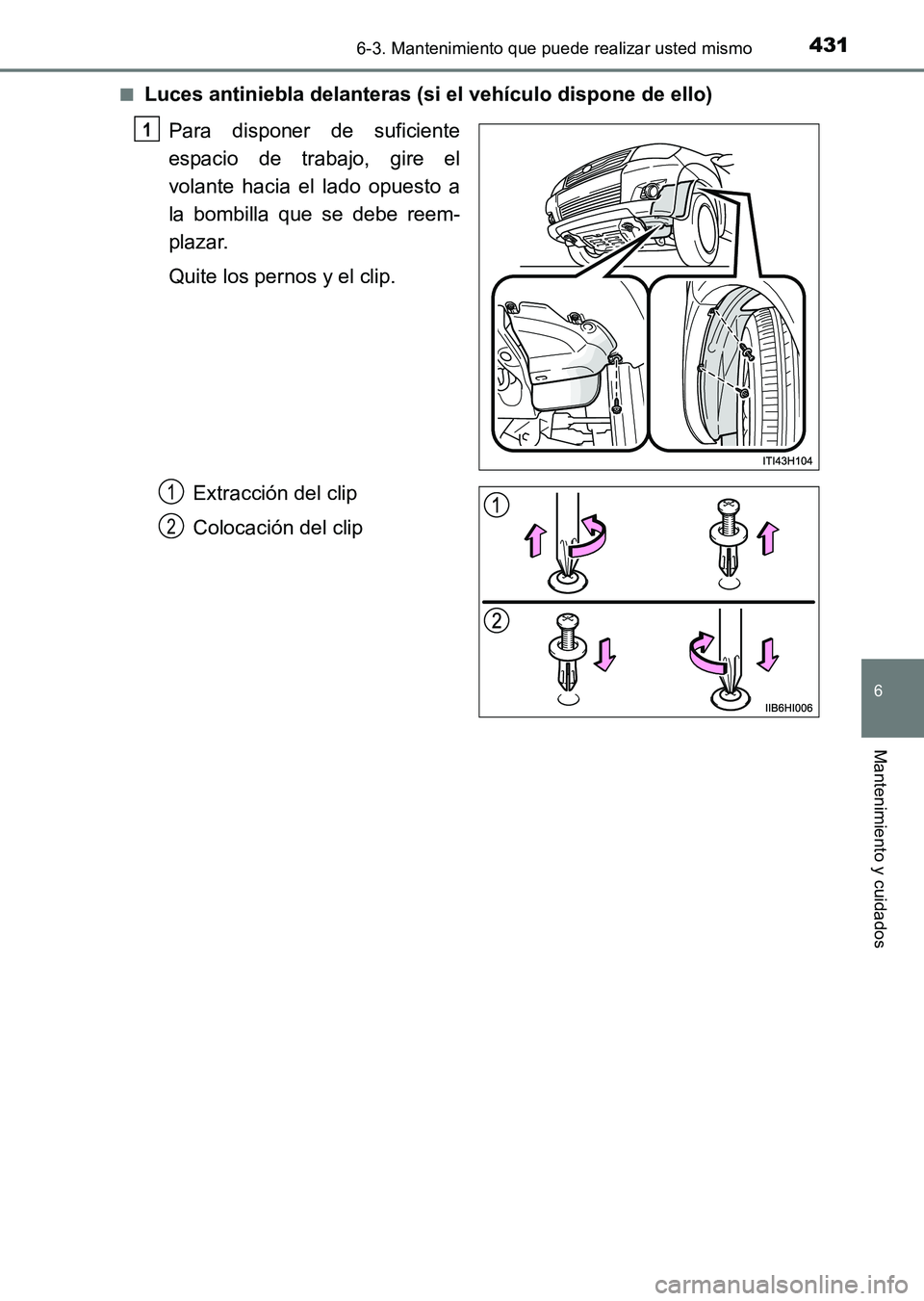

4316-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
HILUX_OM_OM71215S_(ES)■
Luces antiniebla delanteras (si el vehículo dispone de ello)
Para disponer de suficiente
espacio de trabajo, gire el
volante hacia el lado opuesto a
la bombilla que se debe reem-
plazar.
Quite los pernos y el clip.
Extracción del clip
Colocación del clip
1
1
2
HILUX_OM_OM71215S_(ES).book Page 431 Friday, May 9, 2014 8:3 7 PM

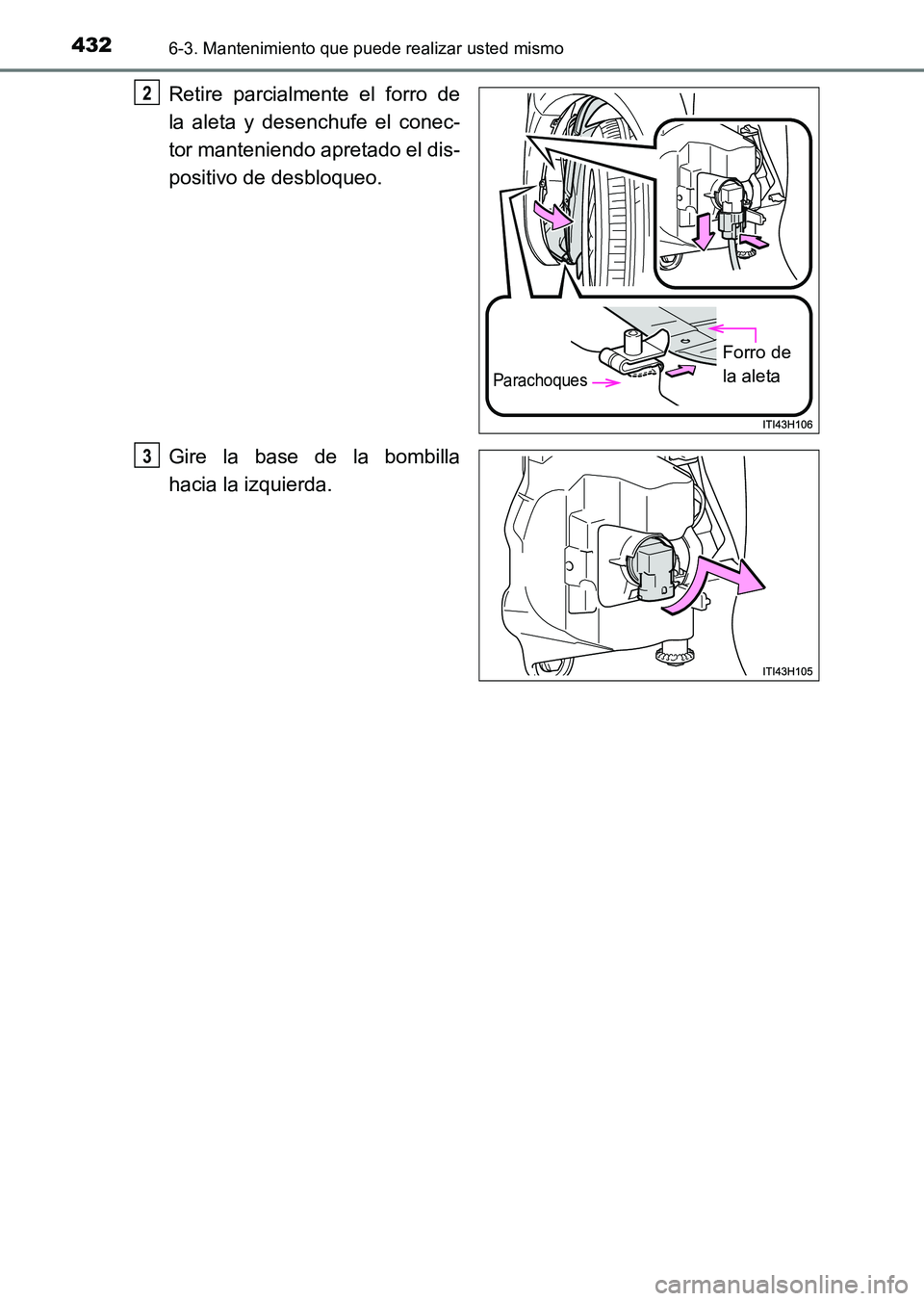

4326-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71215S_(ES)
Retire parcialmente el forro de
la aleta y desenchufe el conec-
tor manteniendo apretado el dis-
positivo de desbloqueo.
Gire la base de la bombilla
hacia la izquierda.
Parachoques
Forro de
la aleta
2
3
