2015 TOYOTA HILUX Manuale de Empleo (in Spanish)

3776-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
HILUX_OM_OM71215S_(ES)

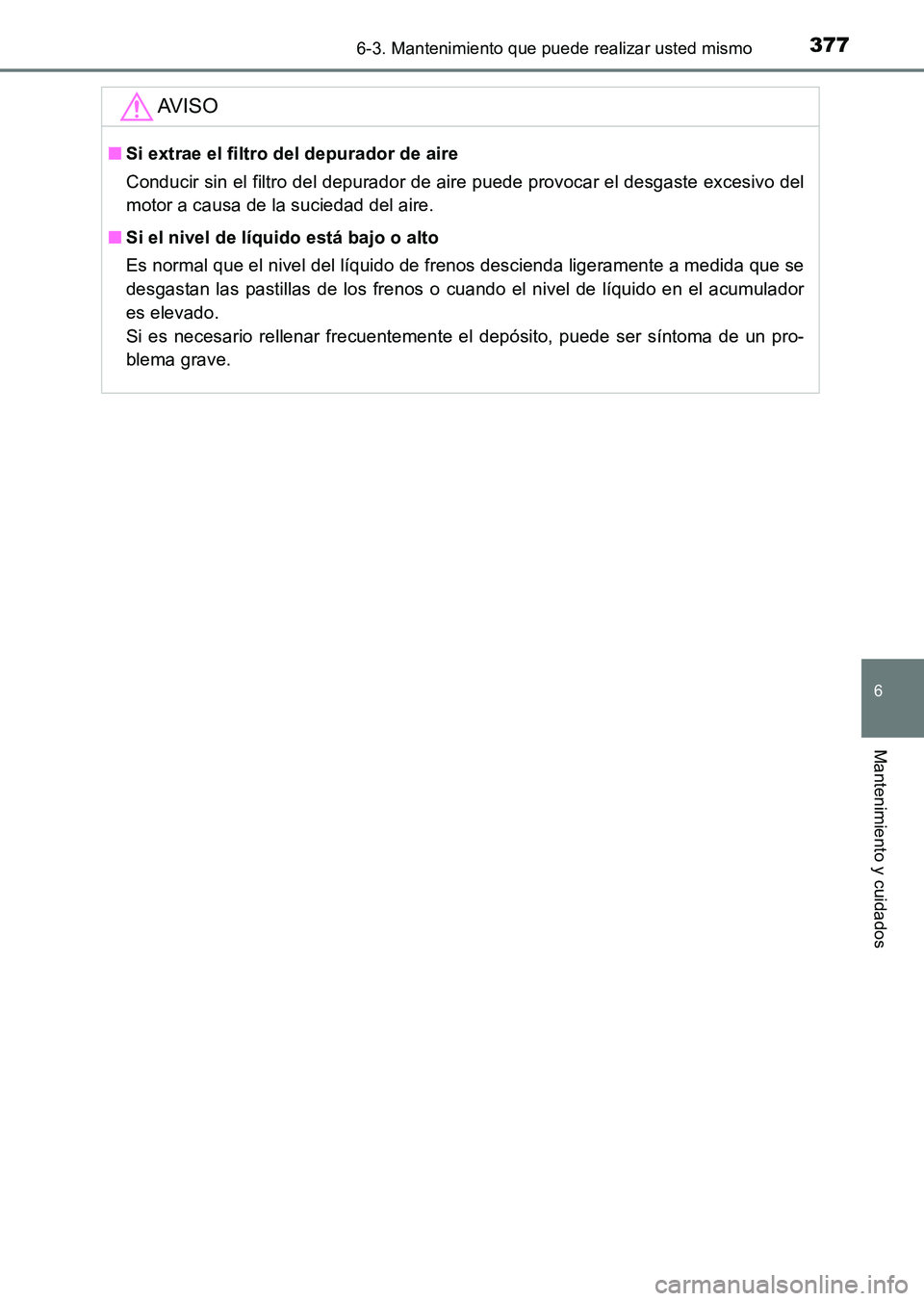

AV I S O
■Si extrae el filtro del depurador de aire
Conducir sin el filtro del depurador de aire puede provocar el desgaste excesivo del
motor a causa de la suciedad del aire.
■ Si el nivel de líquido está bajo o alto
Es normal que el nivel del líquido de frenos descienda ligeramente a medida que se
desgastan las pastillas de los frenos o cuando el nivel de líquido en el acumulador
es elevado.
Si es necesario rellenar frecuentemente el depósito, puede ser síntoma de un pro-
blema grave.
HILUX_OM_OM71215S_(ES).book Page 377 Friday, May 9, 2014 8:3 7 PM

3786-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71215S_(ES)

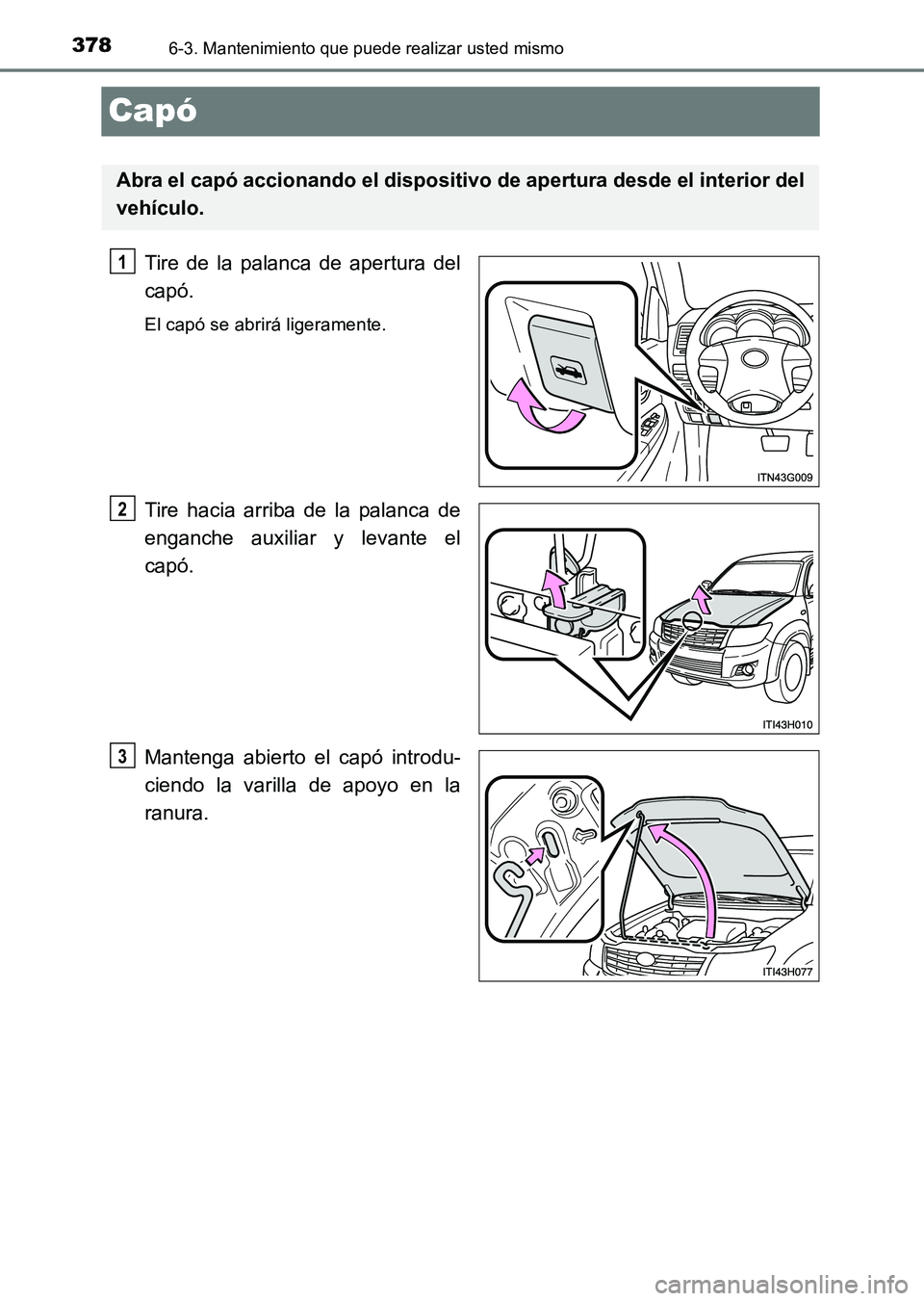

Capó
Tire de la palanca de apertura del
capó.
El capó se abrirá ligeramente.
Tire hacia arriba de la palanca de
enganche auxiliar y levante el
capó.
Mantenga abierto el capó introdu-
ciendo la varilla de apoyo en la
ranura.
Abra el capó accionando el dispositivo de apertura desde el interior del
vehículo.
1
2
3
HILUX_OM_OM71215S_(ES).book Page 378 Friday, May 9, 2014 8:3 7 PM

3796-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
HILUX_OM_OM71215S_(ES)
PRECAUCION
■Inspección antes de conducir
Compruebe que el capó esté completamente cerrado y bloqueado.
Si el capó está mal cerrado, podría abrirse con el vehículo en marcha y provocar un
accidente que puede ocasionar lesiones graves o incluso mortales.
■ Tras introducir la varilla de apoyo en la ranura
Asegúrese de que la varilla sujeta el capó con total seguridad y que no hay riesgo de
que le caiga encima.
AV I S O
■Al cerrar el capó
Antes de cerrar el capó, asegúrese de volver a colocar la varilla de apoyo en su clip.
Si cerrara el capó con la varilla de apoyo levantada, el capó podría doblarse.
HILUX_OM_OM71215S_(ES).book Page 379 Friday, May 9, 2014 8:3 7 PM

3806-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71215S_(ES)

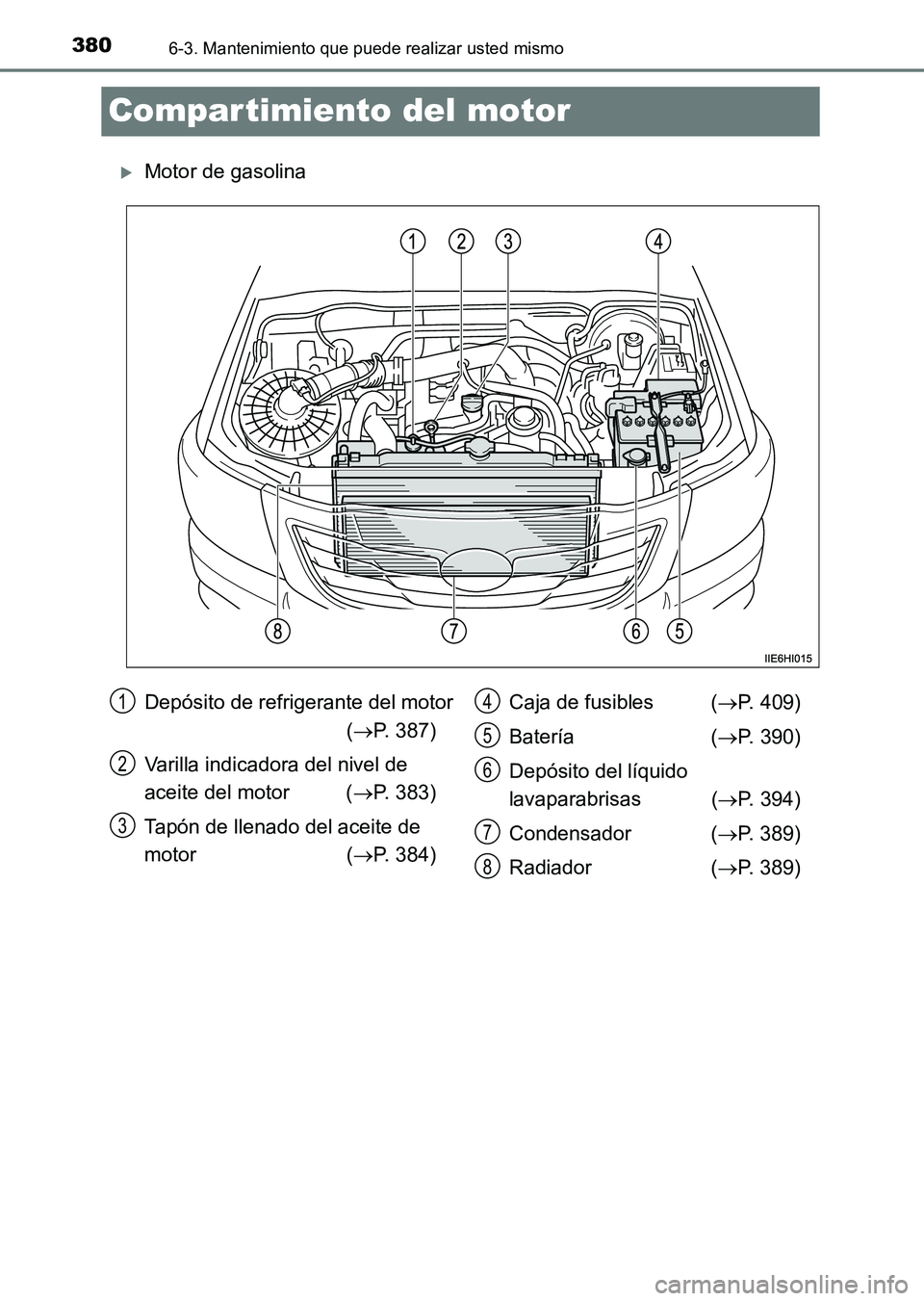

Compar timiento del motor
XMotor de gasolina
Depósito de refrigerante del motor (→ P. 387)
Varilla indicadora del nivel de
aceite del motor ( →P. 383)
Tapón de llenado del aceite de
motor ( →P. 384) Caja de fusibles (
→P. 409)
Batería ( →P. 390)
Depósito del líquido
lavaparabrisas ( →P. 394)
Condensador ( →P. 389)
Radiador ( →P. 389)1
2
3
4
5
6
7
8
HILUX_OM_OM71215S_(ES).book Page 380 Friday, May 9, 2014 8:3 7 PM

3816-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
HILUX_OM_OM71215S_(ES)

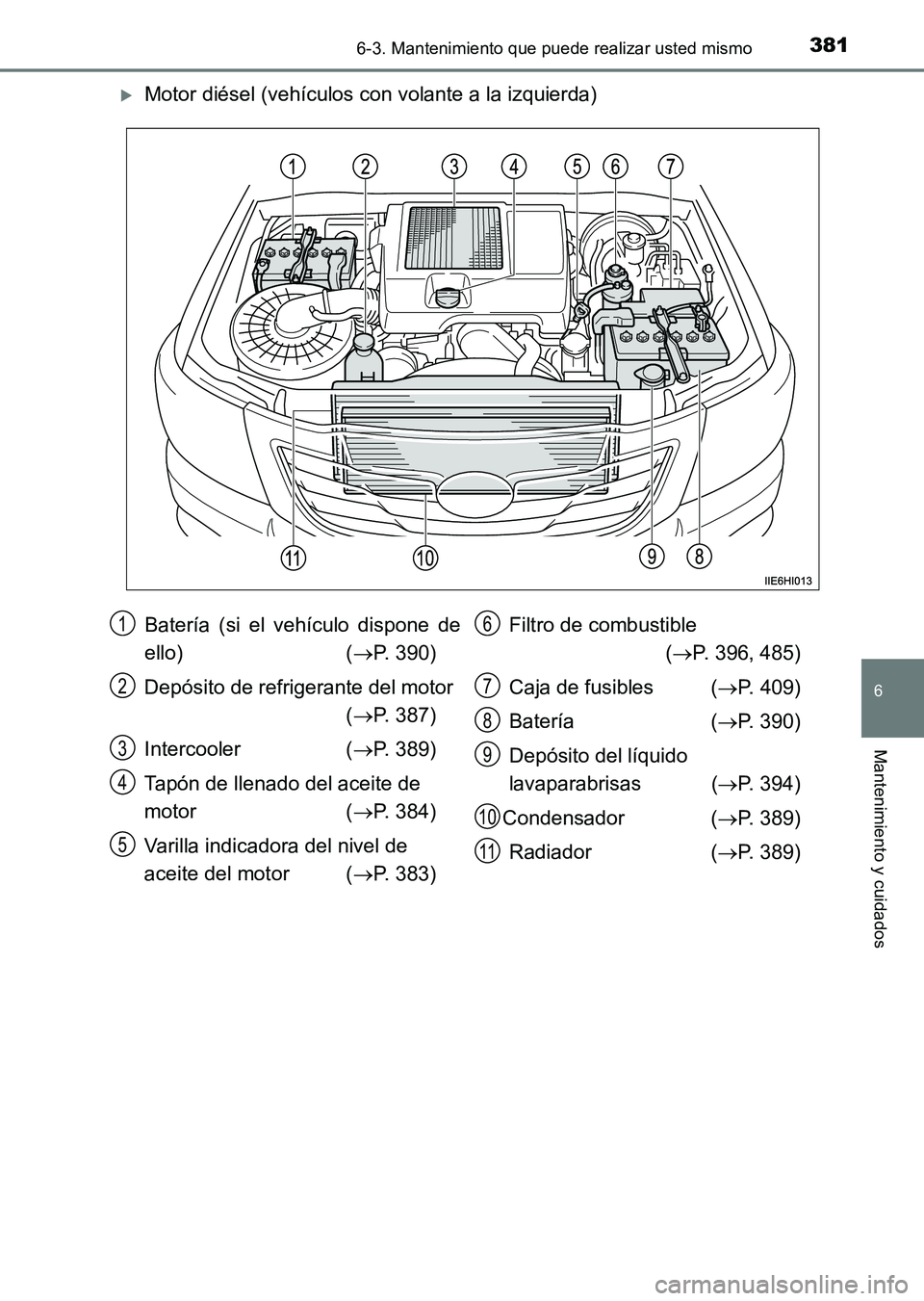

XMotor diésel (vehículos con volante a la izquierda)
Batería (si el vehículo dispone de
ello) (→P. 390)
Depósito de refrigerante del motor (→ P. 387)
Intercooler ( →P. 389)
Tapón de llenado del aceite de
motor ( →P. 384)
Varilla indicadora del nivel de
aceite del motor ( →P. 383) Filtro de combustible
(→ P. 396, 485)
Caja de fusibles ( →P. 409)
Batería ( →P. 390)
Depósito del líquido
lavaparabrisas ( →P. 394)
Condensador ( →P. 389)
Radiador ( →P. 389)1
2
3
4
5
6
7
8
9
10
11
HILUX_OM_OM71215S_(ES).book Page 381 Friday, May 9, 2014 8:3 7 PM

3826-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71215S_(ES)

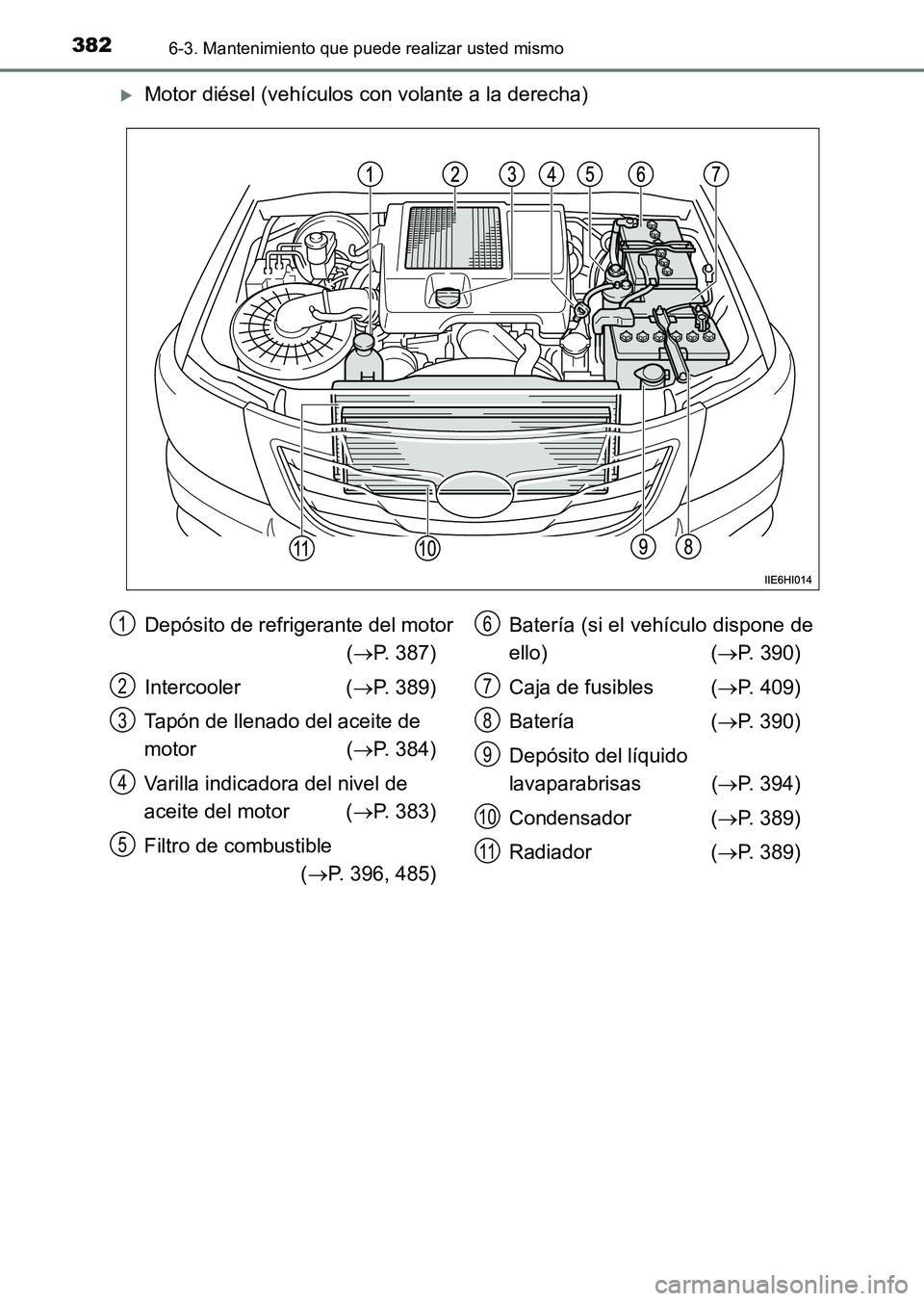

XMotor diésel (vehículos con volante a la derecha)
Depósito de refrigerante del motor (→ P. 387)
Intercooler ( →P. 389)
Tapón de llenado del aceite de
motor ( →P. 384)
Varilla indicadora del nivel de
aceite del motor ( →P. 383)
Filtro de combustible (→ P. 396, 485) Batería (si el vehículo dispone de
ello) (
→P. 390)
Caja de fusibles ( →P. 409)
Batería ( →P. 390)
Depósito del líquido
lavaparabrisas ( →P. 394)
Condensador ( →P. 389)
Radiador ( →P. 389)1
2
3
4
5
6
7
8
9
10
11
HILUX_OM_OM71215S_(ES).book Page 382 Friday, May 9, 2014 8:3 7 PM

3836-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
HILUX_OM_OM71215S_(ES)

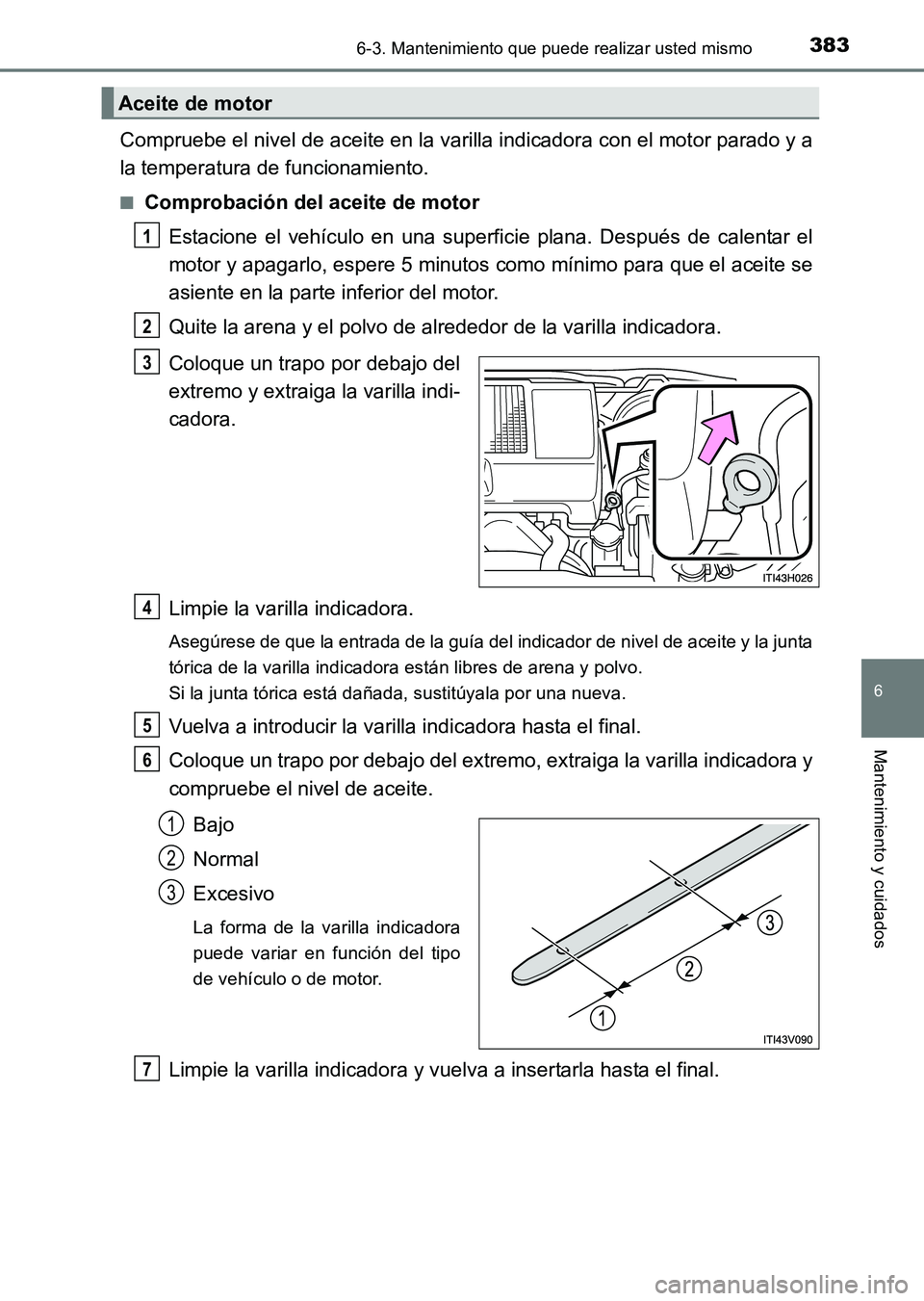

Compruebe el nivel de aceite en la varilla indicadora con el motor parado y a
la temperatura de funcionamiento.
■Comprobación del aceite de motorEstacione el vehículo en una superficie plana. Después de calentar el
motor y apagarlo, espere 5 minutos como mínimo para que el aceite se
asiente en la parte inferior del motor.
Quite la arena y el polvo de alrededor de la varilla indicadora.
Coloque un trapo por debajo del
extremo y extraiga la varilla indi-
cadora.
Limpie la varilla indicadora.
Asegúrese de que la entrada de la guía del indicador de nivel de aceite y la junta
tórica de la varilla indicadora están libres de arena y polvo.
Si la junta tórica está dañada, sustitúyala por una nueva.
Vuelva a introducir la varilla indicadora hasta el final.
Coloque un trapo por debajo del extremo, extraiga la varilla indicadora y
compruebe el nivel de aceite.
Bajo
Normal
Excesivo
La forma de la varilla indicadora
puede variar en función del tipo
de vehículo o de motor.
Limpie la varilla indicadora y vuelva a insertarla hasta el final.
Aceite de motor
1
2
3
4
5
6
1
2
3
7
HILUX_OM_OM71215S_(ES).book Page 383 Friday, May 9, 2014 8:3 7 PM

3846-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71215S_(ES)■

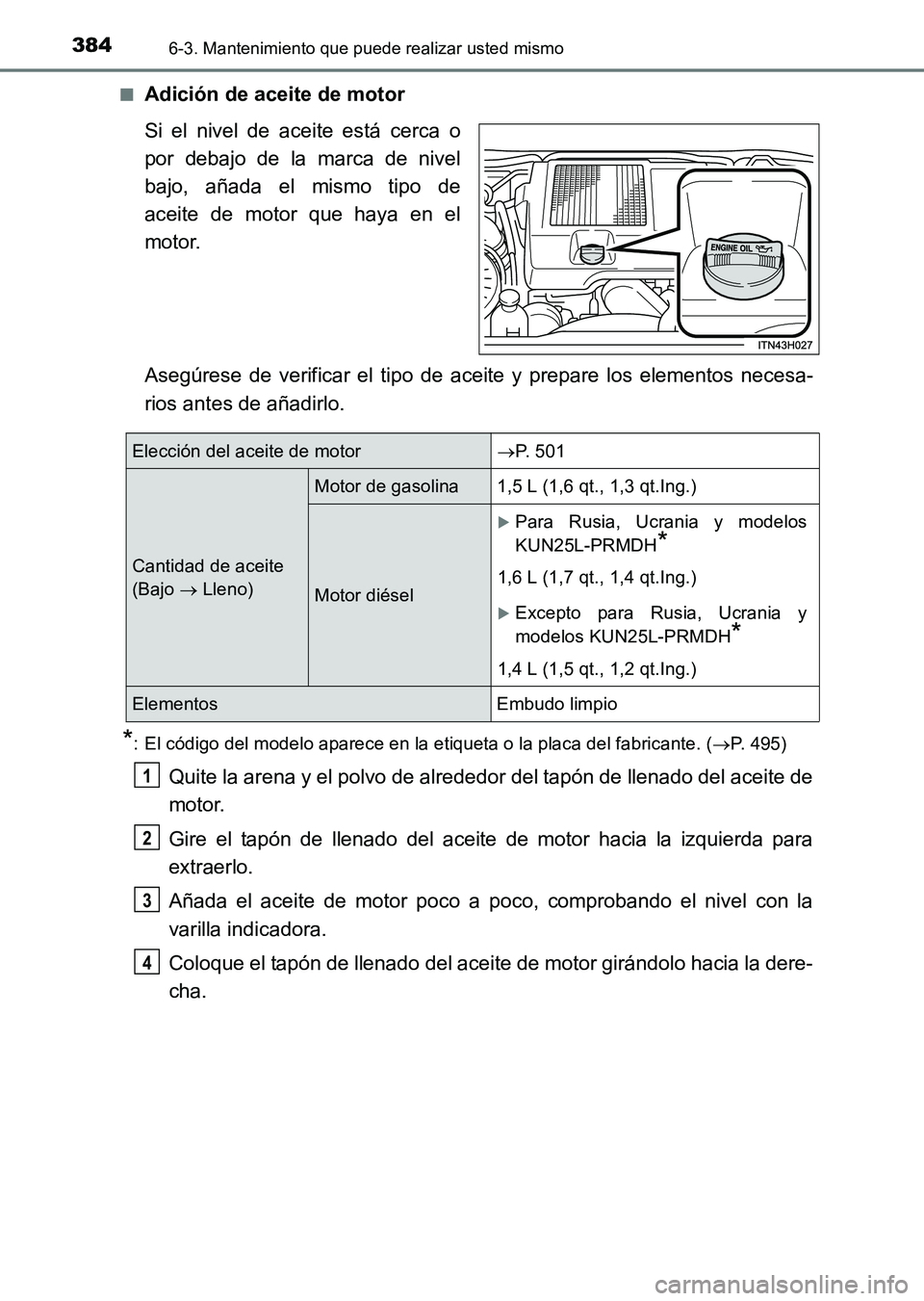

Adición de aceite de motor
Si el nivel de aceite está cerca o
por debajo de la marca de nivel
bajo, añada el mismo tipo de
aceite de motor que haya en el
motor.
Asegúrese de verificar el tipo de aceite y prepare los elementos necesa-
rios antes de añadirlo.
*: El código del modelo aparece en la etiqueta o la placa del fabricante. (
→P. 495)
Quite la arena y el polvo de alrededor del tapón de llenado del aceite de
motor.
Gire el tapón de llenado del aceite de motor hacia la izquierda para
extraerlo.
Añada el aceite de motor poco a poco, comprobando el nivel con la
varilla indicadora.
Coloque el tapón de llenado del aceite de motor girándolo hacia la dere-
cha.
Elección del aceite de motor→ P. 5 0 1
Cantidad de aceite
(Bajo → Lleno)
Motor de gasolina 1,5 L (1,6 qt., 1,3 qt.Ing.)
Motor diésel
XPara Rusia, Ucrania y modelos
KUN25L-PRMDH
*
1,6 L (1,7 qt., 1,4 qt.Ing.)
XExcepto para Rusia, Ucrania y
modelos KUN25L-PRMDH
*
1,4 L (1,5 qt., 1,2 qt.Ing.)
Elementos Embudo limpio
1
2
3
4
