Page 265 of 568
2654-6. Používání podpůrných jízdních systémů
UK AURIS_HV_HB_EE (OM12J68CZ)
4
Jízda
■Přední boční senzory
■Střední senzory
Přibližná vzdálenost
k p řekážce
Multiinformační
displejBzu čák
Mén ě než 25 cm Nepřerušovaně
Přibližná vzdálenost
k p řekážce
Multiinformační
displejBzu čák
Vp ředu: 100 až 55 cm
Vzadu: 150 až 55 cm Pomalu
55 až 42,5 cm St ředně
42,5 až 30 cm Rychle
Mén ě než 30 cm Nepřerušovaně
Page 266 of 568
2664-6. Používání podpůrných jízdních systémů
UK AURIS_HV_HB_EE (OM12J68CZ)
Přibližně 100 cm
Přibližně 150 cm
Přibližně 25 cm
Přibližně 50 cm
Přibližně 50 cm
Na obrázku je znázorněn rozsah
detekce senzorů. Mějte na paměti,
že senzory nemohou detekovat
překážky, které jsou extrémně blíz-
ko u vozidla.
Dosah senzorů se může měnit v zá-
vislosti na tvaru objektu, atd.
Rozsah detekce senzorů
1
2
3
4
5
Page 267 of 568

2674-6. Používání podpůrných jízdních systémů
UK AURIS_HV_HB_EE (OM12J68CZ)
4
Jízda
■Parkovacího asistenta je možné použít, když
Spínač POWER je v režimu ZAPNUTO.
●Přední senzory:
•Zařazená poloha je přeřazena do jiné polohy než P.
• Rychlost vozidla je nižší než cca 10 km/h.
(Při jakékoliv rychlosti, když je zařazená poloha v R)
●Zadní senzory:
Zařazená poloha je v R.
■Informace o detekci senzorů
●Určitý stav vozidla a okolní prostředí může ovlivnit schopnost senzorů
správně detekovat překážky. Jednotlivé případy, kdy k tomu může dojít, jsou
vypsány níže.
• Na senzoru ulpěla nečistota, sníh nebo led.
• Senzor je zamrzlý.
• Senzor je něčím překryt.
• Vozidlo je značně nakloněno na jednu stranu.
• Na extrémně nerovné silnici, ve svahu, na štěrku nebo na trávě.
• Okolí vozidla je hlučné z důvodu houkání vozidel, hluku motocyklových
motorů, vzduchových brzd velkých vozidel nebo jiných hlasitých zařízení,
vydávajících ultrazvukové vlny.
• V okolí je jiné vozidlo vybavené parkovacími senzory.
• Senzor je pokryt vrstvou rozstříknuté vody nebo hustého deště.
• Vozidlo je vybaveno ochranným rámem nebo bezdrátovou anténou.
•Je připevněno tažné oko.
• Nárazník nebo senzor byl vystaven silnému nárazu.
• Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku.
• V prudkém slune
čním svitu nebo silně mrazivém počasí.
• Je nainstalováno neoriginální (snížené, atd.) odpružení.
Navíc k výše uvedeným příkladům jsou případy, kdy z důvodu jejich tvaru mo-
hou být dopravní značky a jiné předměty posouzeny senzorem tak, že jsou
blíže, než jsou.
●Tvar překážky může bránit senzorům, aby překážku detekovaly. Zvláštní
pozornost věnujte následujícím překážkám:
• Dráty, ploty, lana, atd.
• Bavlna, sníh a jiné materiály, které pohlcují zvukové vlny
•Ostře tvarované předměty
• Nízké překážky
• Vysoké překážky s vyčnívající horní částí směrem k vašemu vozidlu
Page 268 of 568

2684-6. Používání podpůrných jízdních systémů
UK AURIS_HV_HB_EE (OM12J68CZ)■Když se na multiinformačním displeji zobrazí "Clean sonar." (Vyčistit
senzor.)
Senzor může být špinavý, nebo je pokryt sněhem nebo ledem. V tom případě
očistěte senzor a systém by se měl vrátit do normálního stavu.
Pokud je senzor zamrzlý z důvodu nízkých teplot, může se zobrazit hlášení,
nebo nemusí být detekována překážka. Když senzor rozmrzne, systém by se
měl vrátit do normálního stavu.
■Když se na multiinformačním displeji zobrazí "Check sonar system."
(Zkontrolujte systém senzorů.)
Systém nemusí fungovat z důvodu poruchy senzoru.
Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
VÝSTRAHA
■Při použití parkovacího asistenta
Dodržujte následující pokyny.
Jejich nedodržení může způsobit, že vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
●Nepoužívejte senzory při rychlostech přesahujících 10 km/h.
●Nepřipevňujte žádné příslušenství v dosahu senzorů.
UPOZORNĚNÍ
■Poznámky k parkovacímu asistentu
●Na části, kde jsou umístěny senzory, nestříkejte proudem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Pokud dojde k nehodě vašeho vozidla, ovlivní to senzory a může dojít
k poruše systému.
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
jiného řádně kvalifikovaného a vybaveného odborníka.
Page 269 of 568
2694-6. Používání podpůrných jízdních systémů
UK AURIS_HV_HB_EE (OM12J68CZ)
4
Jízda
Sp ín ač IPA
Zobrazení
Indikátor
IPA (Inteligentní parkovací asistent)
: Je-li ve výbav ě
Inteligentní parkovací asistent je systém, který pomáhá při rov-
nob ěžném parkování. Když parkujete mezi dvěma zaparkovanými
vozidly nebo v prostoru za je dním zaparkovaným vozidlem, pou-
žijí se senzory instalované na stranách p ředního nárazníku a je
detekován prostor, kde m ůže být vozidlo zaparkováno. Parkování
je pak usnadn ěno pomocí automatického ovládání volantu.
Detekce použitelného parkovacího místa
Parkování vozidla na detek ované parkovací místo*
Otáčení volantem pro zaparkování na cílové parkovací místo*
Zaparkování na cílovém parkovacím místě je dokončeno*
*: Volant je ovládán automaticky.
Spína č IPA a multiinformační displej
1
2
3
4
1
2
3
Page 270 of 568

2704-6. Používání podpůrných jízdních systémů
UK AURIS_HV_HB_EE (OM12J68CZ)
Ovládejte IPA podle multiinformačního displeje a bzučáku.
Systém detekuje parkovací místa na straně spolujezdce vpředu a pomáhá
p ři zaparkování na detekovaném místě.
Když parkujete na místo na stran ě řidiče, posuňte páčku směrových svě-
tel, abyste signalizovali zato čení na stranu sedadla řidiče. Ponechte páčku
sm ěrových světel v této poloze, až do zahájení automatického řízení.
Zapněte spínač IPA při rychlosti
vozidla 30 km/h nebo nižší.
Multiinforma ční displej se přepne
na obrazovku detekce parkovacího
místa, když je systém v činnosti.
Jeďte s vozidlem, přičemž udr-
žujte vzdálenost p řibližně 1 m
od zaparkovaných vozidel.
Je ďte s vozidlem co nejvíce rovno-
b ěžně se zaparkovanými vozidly
a obrubníkem.
Nižší rychlosti vozidla umožní sys-
tému rovnob ěžnější asistenci při
parkování vozidla k zaparkovaným
vozidl ům a obrubníku a lepší polo-
hu mezi vozidly p řed a za parkova-
cím místem.
Vyžadovaná délka pro parkovací
místo, které má být detekováno, je
celková délka vozidla plus p řibližně
1 m.
Udržujte rychlost vozidla 30 km/h nebo nižší.
Ovládání IPA
1
P řibližně 1 m
2
Page 271 of 568
2714-6. Používání podpůrných jízdních systémů
UK AURIS_HV_HB_EE (OM12J68CZ)
4
Jízda

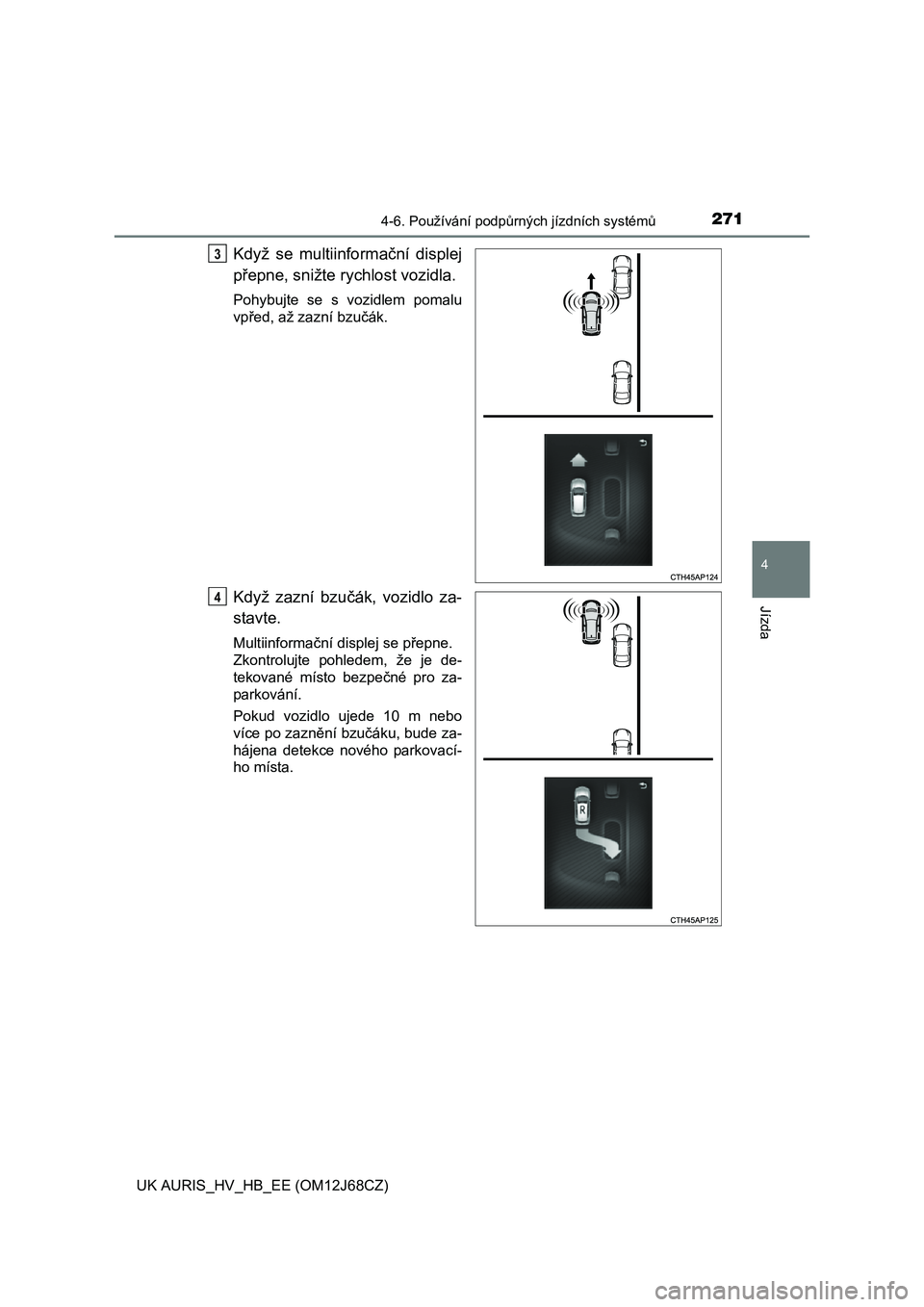

Když se multiinformační displej
p řepne, snižte rychlost vozidla.
Pohybujte se s vozidlem pomalu
vp řed, až zazní bzučák.
Když zazní bzučák, vozidlo za-
stavte.
Multiinforma ční displej se přepne.
Zkontrolujte pohledem, že je de-
tekované místo bezpe čné pro za-
parkování.
Pokud vozidlo ujede 10 m nebo
více po zazn ění bzučáku, bude za-
hájena detekce nového parkovací-
ho místa.
3
4
Page 272 of 568
2724-6. Používání podpůrných jízdních systémů
UK AURIS_HV_HB_EE (OM12J68CZ)
Přeřaďte zařazenou polohu do
R.
Multiinforma ční displej se přepne,
indikátor IPA se rozsvítí a bude za-
hájeno automatické řízení. Couvejte
s vozidlem pomalu ovládáním plyno-
vého a brzdového pedálu, p řičemž
dávejte pozor, abyste nezachytili
rukama o volant a kontrolujte, zda
je okolní oblast bezpe čná. Během
automatického řízení udržujte
rychlost vozidla 6 km/h nebo nižší.
Když se multiinforma ční displej
p řepne, snižte rychlost vozidla.
Pomalu s vozidlem couvejte, při-
č emž kontrolujte bezpečnost ob-
lasti za vozidlem.
5
6
