2015 TOYOTA AURIS HYBRID Instructieboekje (in Dutch)

5299-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)
9
Specificaties
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voorhet verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
schakel het hybridesysteem uit, wacht ten minste 5 minuten en controleer
het oliepeil met de peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”,
SN “Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie

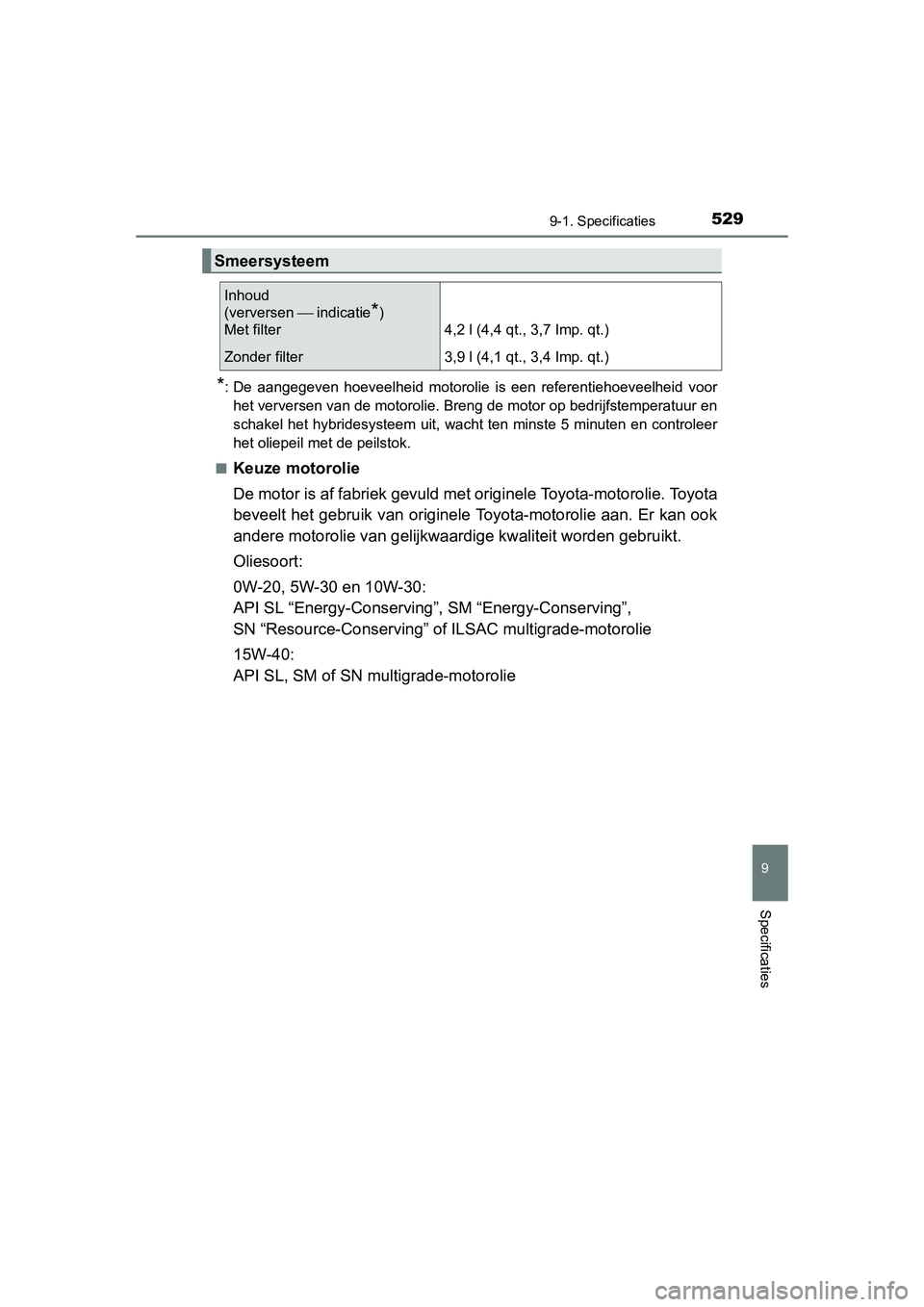

Smeersysteem
Inhoud
(verversen ⎯ indicatie
*)
Met filter 4,2 l (4,4 qt., 3,7 Imp. qt.)
Zonder filter 3,9 l (4,1 qt., 3,4 Imp. qt.)
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 529 Friday, April 24, 2015 10:36 AM

5309-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)

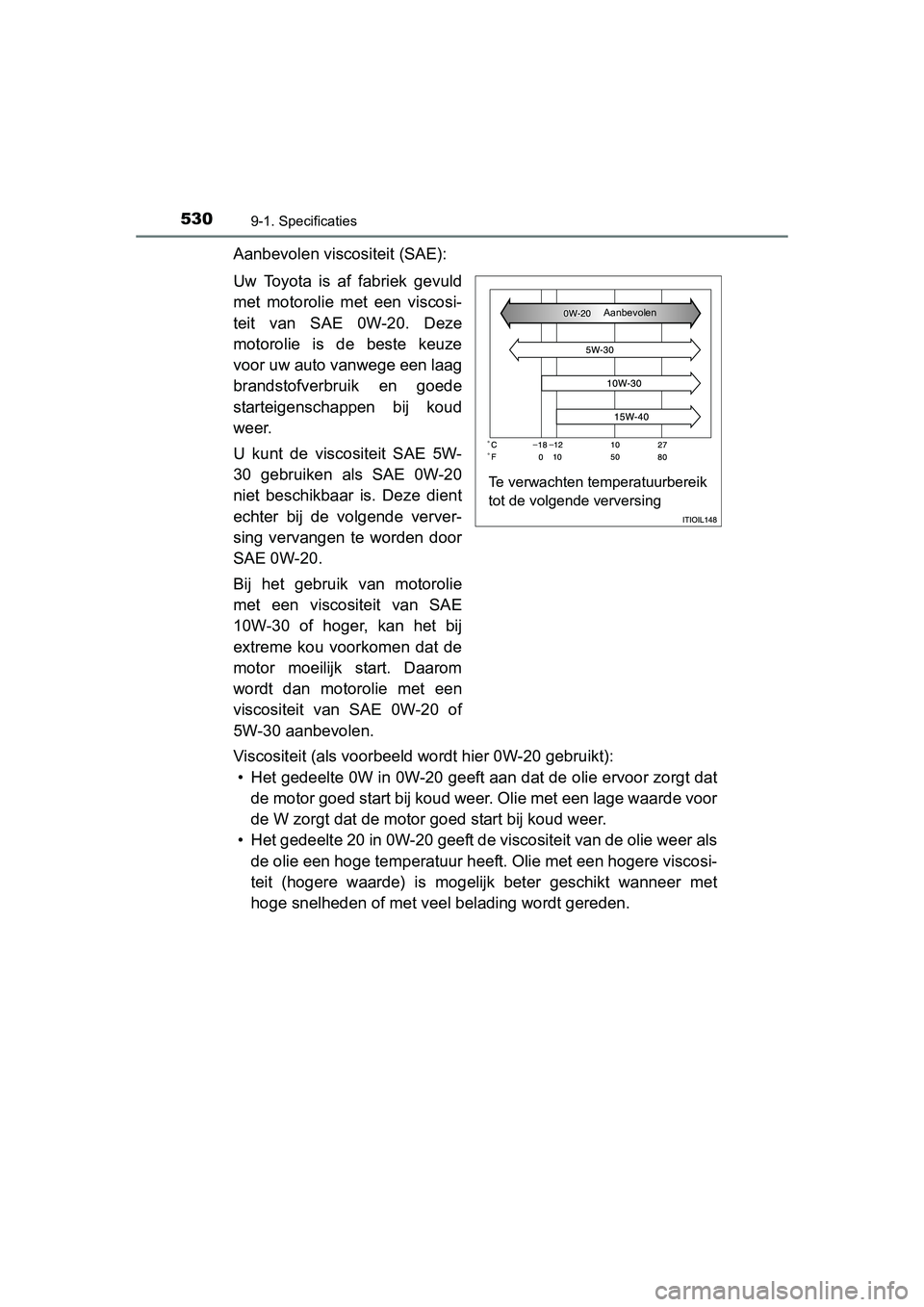

Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt dan motorolie met een
viscositeit van SAE 0W-20 of
5W-30 aanbevolen.
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 530 Friday, April 24, 2015 10:36 AM

5319-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)
9
Specificaties
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 531 Friday, April 24, 2015 10:36 AM

5329-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)

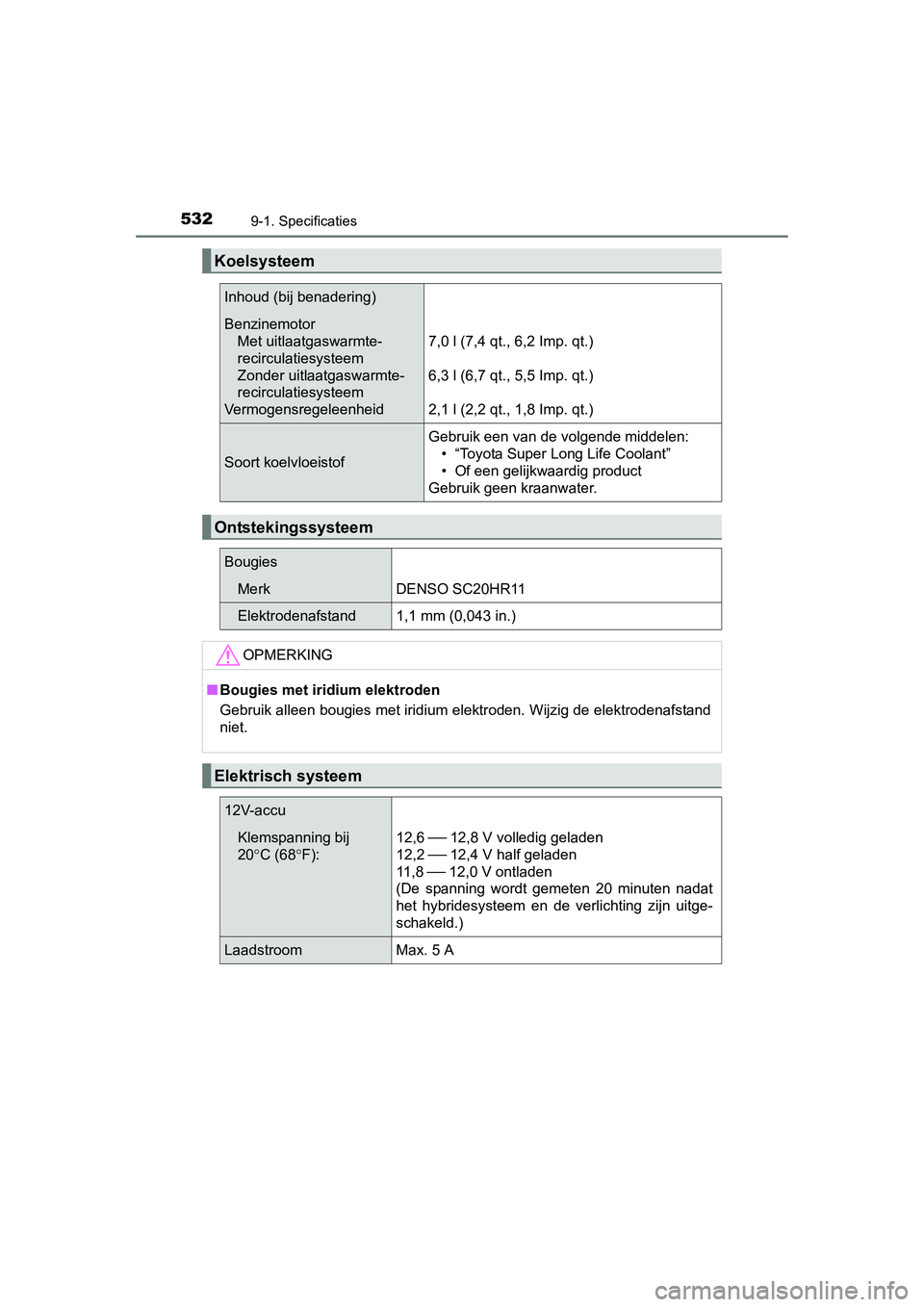

Koelsysteem
Inhoud (bij benadering)
BenzinemotorMet uitlaatgaswarmte-
recirculatiesysteem
Zonder uitlaatgaswarmte-
recirculatiesysteem
Vermogensregeleenheid
7,0 l (7,4 qt., 6,2 Imp. qt.)
6,3 l (6,7 qt., 5,5 Imp. qt.)
2,1 l (2,2 qt., 1,8 Imp. qt.)
Soort koelvloeistof Gebruik een van de volgende middelen:
• “Toyota Super Long Life Coolant”
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Ontstekingssysteem
Bougies
MerkDENSO SC20HR11
Elektrodenafstand1,1 mm (0,043 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.
Elektrisch systeem
12V-accu
Klemspanning bij
20° C (68 °F): 12,6 ⎯ 12,8 V volledig geladen
12,2
⎯ 12,4 V half geladen
11 , 8
⎯ 12,0 V ontladen
(De spanning wordt gemeten 20 minuten nadat
het hybridesysteem en de verlichting zijn uitge-
schakeld.)
LaadstroomMax. 5 A
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 532 Friday, April 24, 2015 10:36 AM

5339-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)
9
Specificaties
*: De aangegeven hoeveelheid vloeistof dient als referentie.Als vervanging noodzakelijk is, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 294 N (30kgf, 66 lbf) terwijl het hybridesysteem in werking is
*2: Vrije slag parkeerremhendel bij aantrekken met 200 N (20,4 kg, 45,0 lbf)

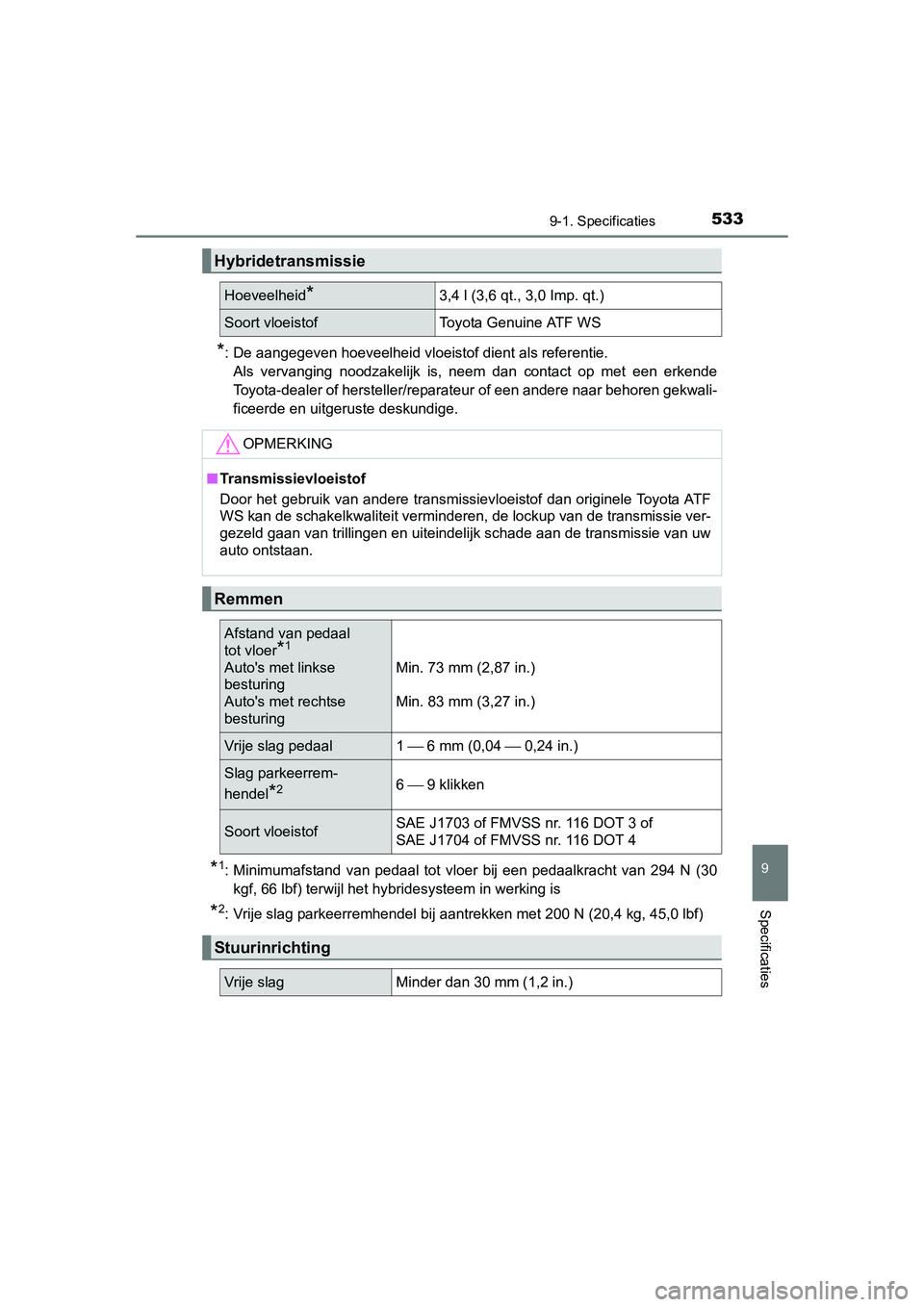

Hybridetransmissie
Hoeveelheid*3,4 l (3,6 qt., 3,0 Imp. qt.)
Soort vloeistof Toyota Genuine ATF WS
OPMERKING
■Transmissievloeistof
Door het gebruik van andere transmissiev loeistof dan originele Toyota ATF
WS kan de schakelkwaliteit verminderen, de lockup van de transmissie ver-
gezeld gaan van trillingen en uiteindelijk schade aan de transmissie van uw
auto ontstaan.
Remmen
Afstand van pedaal
tot vloer
*1
Auto's met linkse
besturing
Auto's met rechtse
besturingMin. 73 mm (2,87 in.)
Min. 83 mm (3,27 in.)
Vrije slag pedaal 1 ⎯ 6 mm (0,04 ⎯ 0,24 in.)
Slag parkeerrem-
hendel
*26 ⎯ 9 klikken
Soort vloeistof SAE J1703 of FMVSS nr. 116 DOT 3 of
SAE J1704 of FMVSS nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 533 Friday, April 24, 2015 10:36 AM

5349-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)

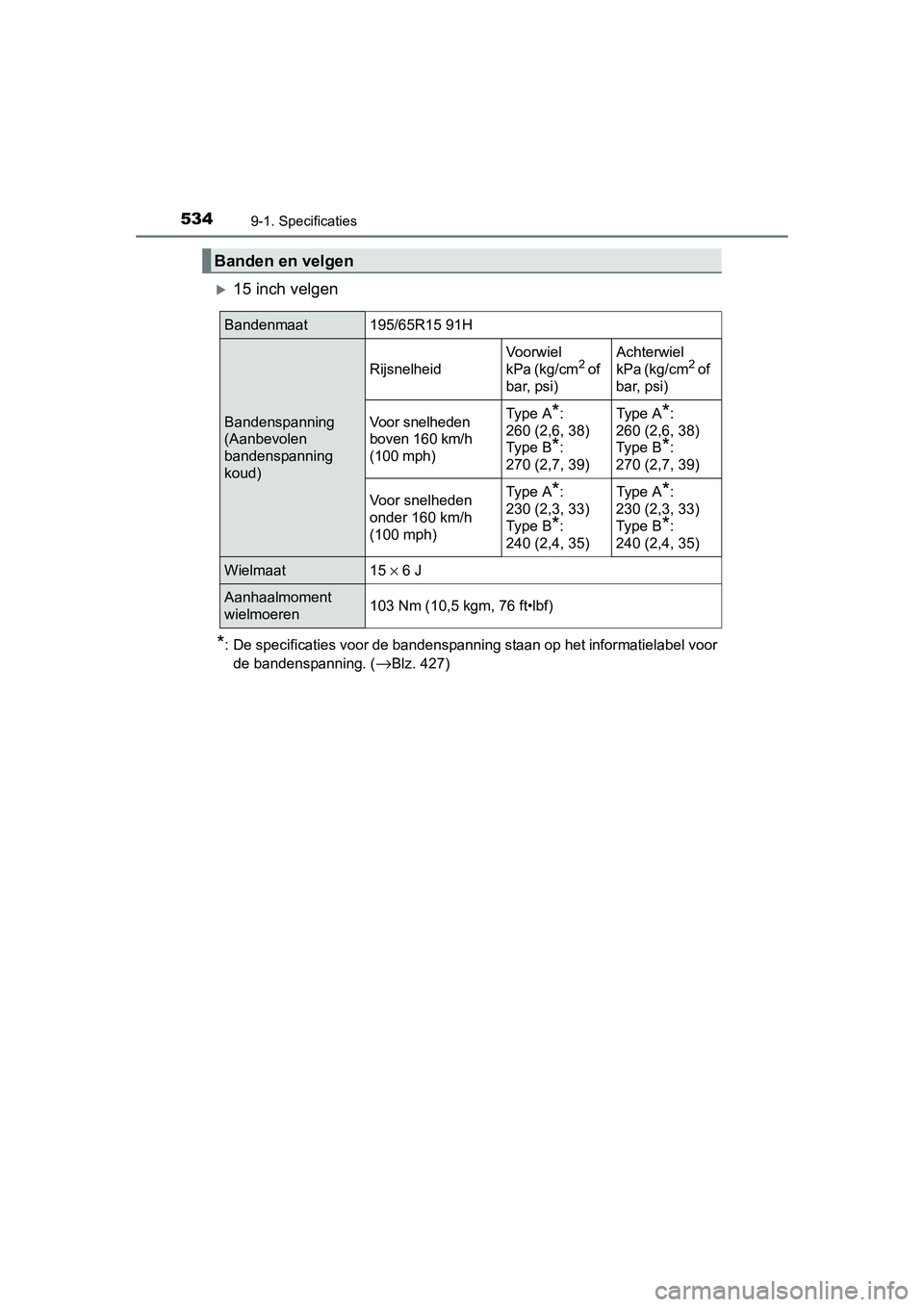

15 inch velgen
*: De specificaties voor de bandenspanning staan op het informatielabel voorde bandenspanning. (
→Blz. 427)
Banden en velgen
Bandenmaat195/65R15 91H
Bandenspanning
(Aanbevolen
bandenspanning
koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of
bar, psi)
Achterwiel
kPa (kg/cm2 of
bar, psi)
Voor snelheden
boven 160 km/h
(100 mph)Type A*:
260 (2,6, 38)
Type B
*:
270 (2,7, 39)
Type A*:
260 (2,6, 38)
Type B
*:
270 (2,7, 39)
Voor snelheden
onder 160 km/h
(100 mph)Type A*:
230 (2,3, 33)
Type B
*:
240 (2,4, 35)
Type A*:
230 (2,3, 33)
Type B
*:
240 (2,4, 35)
Wielmaat15 × 6 J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 534 Friday, April 24, 2015 10:36 AM

5359-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)
9
Specificaties

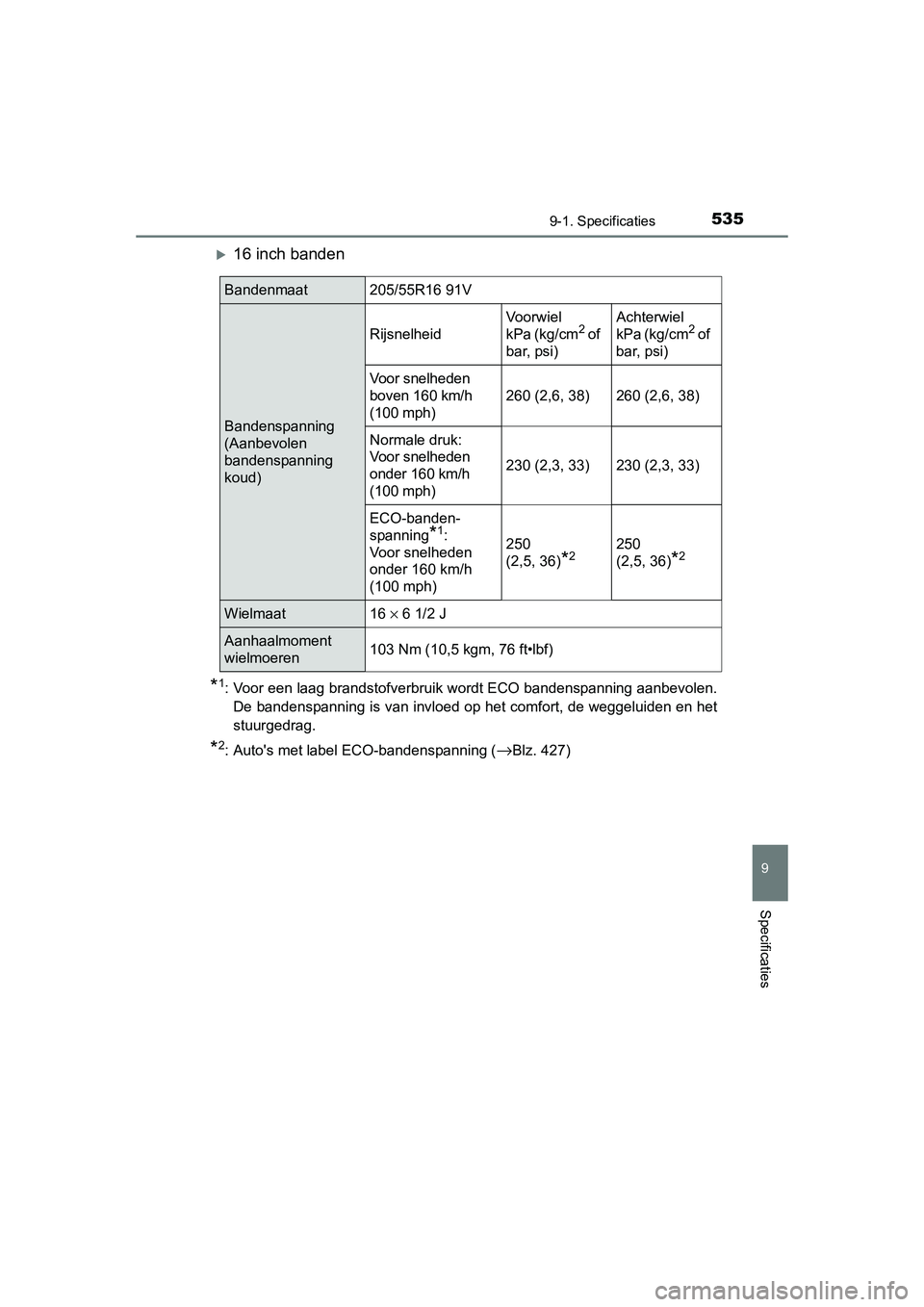

16 inch banden
*1: Voor een laag brandstofverbruik wordt ECO bandenspanning aanbevolen.De bandenspanning is van invloed op het comfort, de weggeluiden en het
stuurgedrag.
*2: Auto's met label ECO-bandenspanning (→Blz. 427)
Bandenmaat205/55R16 91V
Bandenspanning
(Aanbevolen
bandenspanning
koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of
bar, psi)
Achterwiel
kPa (kg/cm2 of
bar, psi)
Voor snelheden
boven 160 km/h
(100 mph)
260 (2,6, 38)260 (2,6, 38)
Normale druk:
Voor snelheden
onder 160 km/h
(100 mph)
230 (2,3, 33)230 (2,3, 33)
ECO-banden-
spanning
*1:
Voor snelheden
onder 160 km/h
(100 mph)250
(2,5, 36)
*2250
(2,5, 36)
*2
Wielmaat16 × 6 1/2 J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 535 Friday, April 24, 2015 10:36 AM

5369-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)

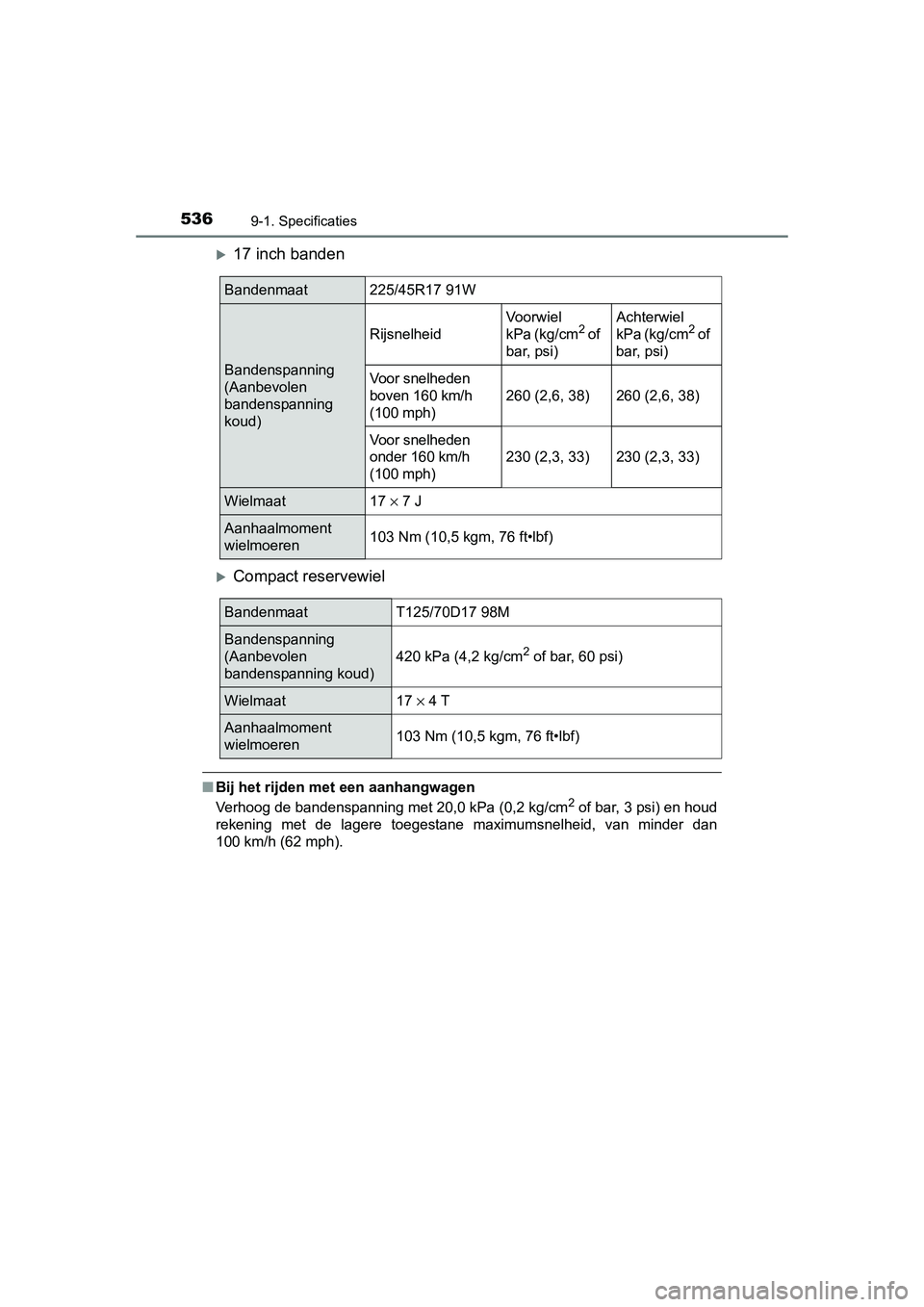

17 inch banden
Compact reservewiel
■Bij het rijden met een aanhangwagen
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) en houd
rekening met de lagere toegestane maximumsnelheid, van minder dan
100 km/h (62 mph).
Bandenmaat225/45R17 91W
Bandenspanning
(Aanbevolen
bandenspanning
koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of
bar, psi)
Achterwiel
kPa (kg/cm2 of
bar, psi)
Voor snelheden
boven 160 km/h
(100 mph)
260 (2,6, 38)260 (2,6, 38)
Voor snelheden
onder 160 km/h
(100 mph)
230 (2,3, 33)230 (2,3, 33)
Wielmaat17 × 7 J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT125/70D17 98M
Bandenspanning
(Aanbevolen
bandenspanning koud)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17 × 4 T
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
