2015 TOYOTA 4RUNNER Manuel du propriétaire (in French)

4396-3. Entretien à faire soi-même
6
4RUNNER (D)_(OM35B18D)
Entretien et soin
Tournez le culot de l’ampoule
dans le sens antihoraire.
Retirez l’ampoule.
Lors du replacement, procédez dans l’ordre inverse des opéra-
tions indiquées.4
5
6

4406-3. Entretien à faire soi-même
4RUNNER (D)_(OM35B18D)■
Feu antibrouillard (côté gauche)
Tournez le volant à l’opposé
du feu antibrouillard dont
vous souhaitez remplacer
l’ampoule.
Par exemple, si vous souhaitez
remplacer l’ampoule du projec-
teur antibrouillard gauche, tour-
nez le volant à droite.
Retirez les vis de la doublure
d’aile.
Démontez partiellement la
doublure d’aile.
Débranchez le connecteur
en appuyant sur le déver-
rouillage.
1
2
3
4

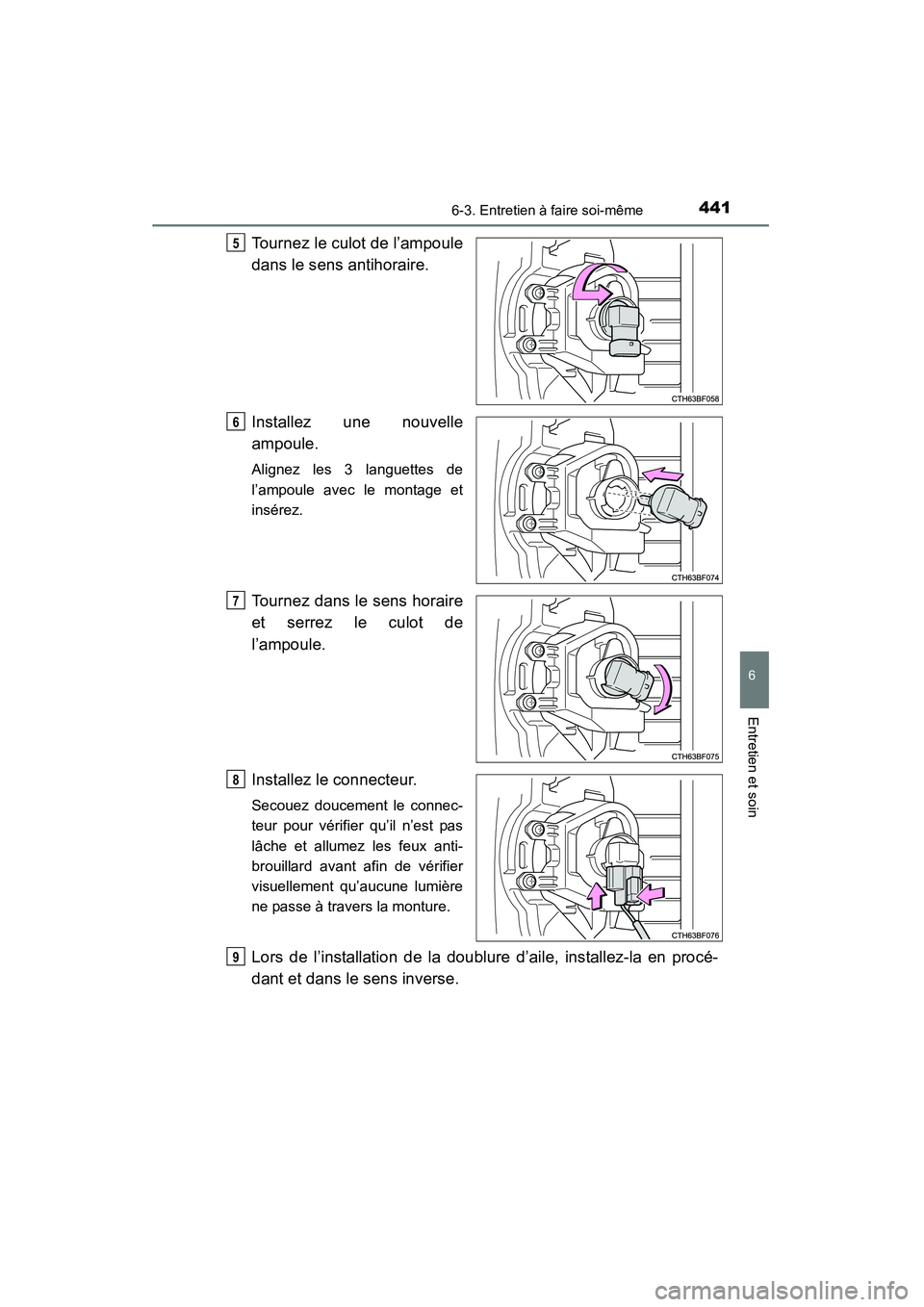

4416-3. Entretien à faire soi-même
6
4RUNNER (D)_(OM35B18D)
Entretien et soin
Tournez le culot de l’ampoule
dans le sens antihoraire.
Installez une nouvelle
ampoule.
Alignez les 3 languettes de
l’ampoule avec le montage et
insérez.
Tournez dans le sens horaire
et serrez le culot de
l’ampoule.
Installez le connecteur.
Secouez doucement le connec-
teur pour vérifier qu’il n’est pas
lâche et allumez les feux anti-
brouillard avant afin de vérifier
visuellement qu’aucune lumière
ne passe à travers la monture.
Lors de l’installation de la doublure d’aile, installez-la en procé-
dant et dans le sens inverse.
5
6
7
8
9

4426-3. Entretien à faire soi-même
4RUNNER (D)_(OM35B18D)■
Clignotants arrière
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez l’extrémité du tourne-
vis avec un chiffon.
Tournez le culot de l’ampoule
dans le sens antihoraire.
Retirez l’ampoule.
Lors du replacement, procédez dans l’ordre inverse des opéra-
tions indiquées.
1
2
3
4

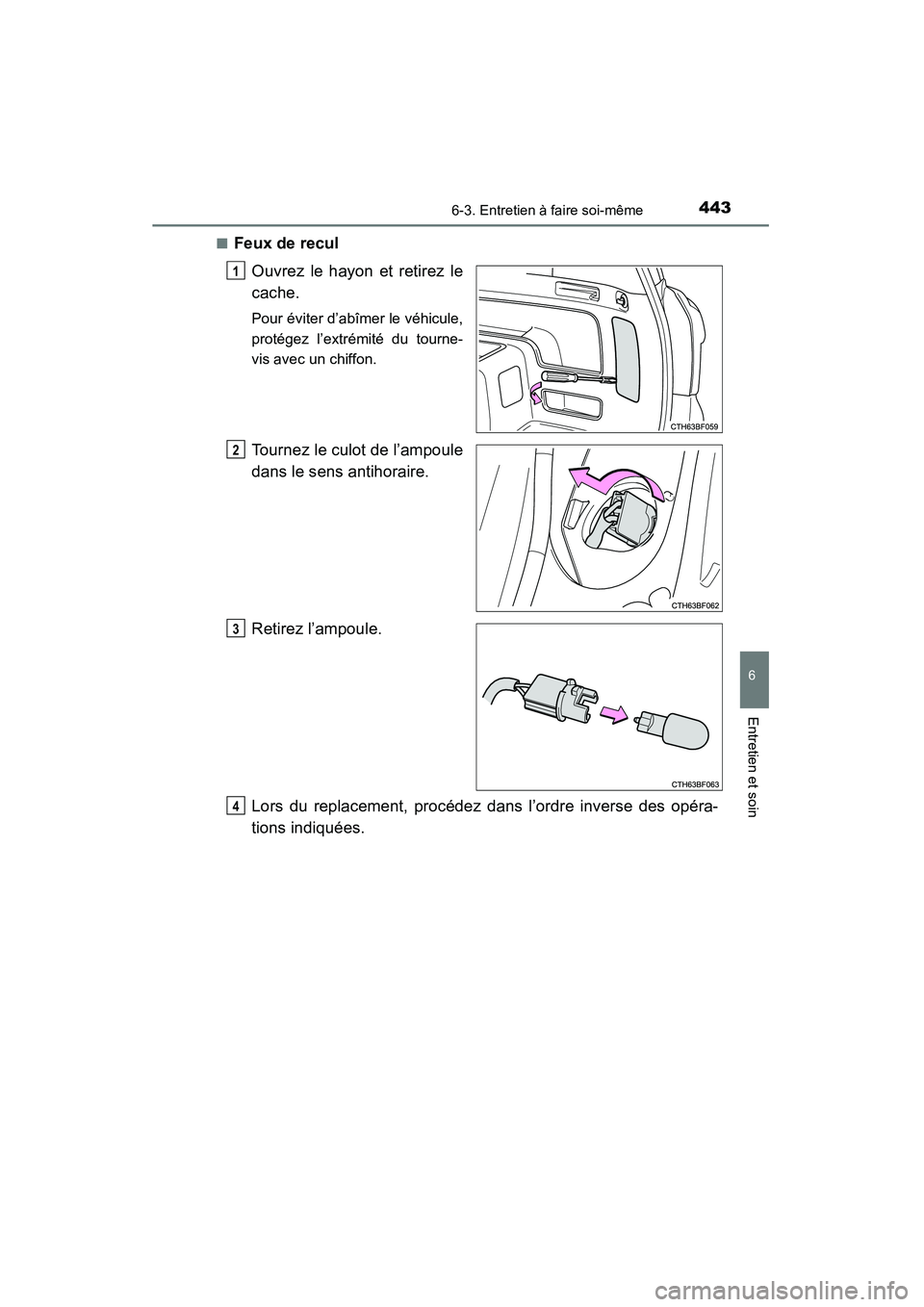

4436-3. Entretien à faire soi-même
6
4RUNNER (D)_(OM35B18D)
Entretien et soin
■Feux de reculOuvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez l’extrémité du tourne-
vis avec un chiffon.
Tournez le culot de l’ampoule
dans le sens antihoraire.
Retirez l’ampoule.
Lors du replacement, procédez dans l’ordre inverse des opéra-
tions indiquées.
1
2
3
4

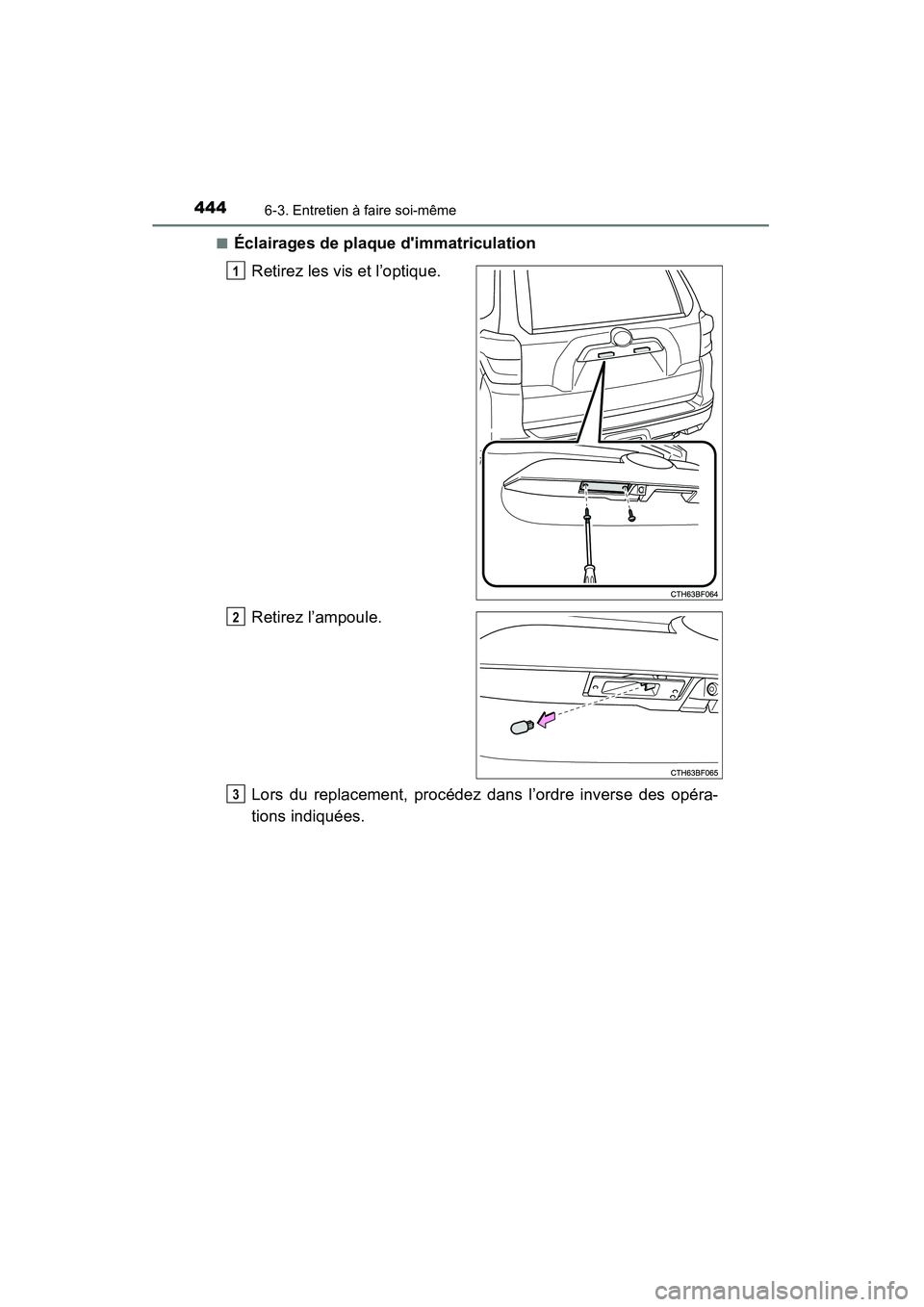

4446-3. Entretien à faire soi-même
4RUNNER (D)_(OM35B18D)■
Éclairages de plaque d'immatriculation
Retirez les vis et l’optique.
Retirez l’ampoule.
Lors du replacement, procédez dans l’ordre inverse des opéra-
tions indiquées.
1
2
3

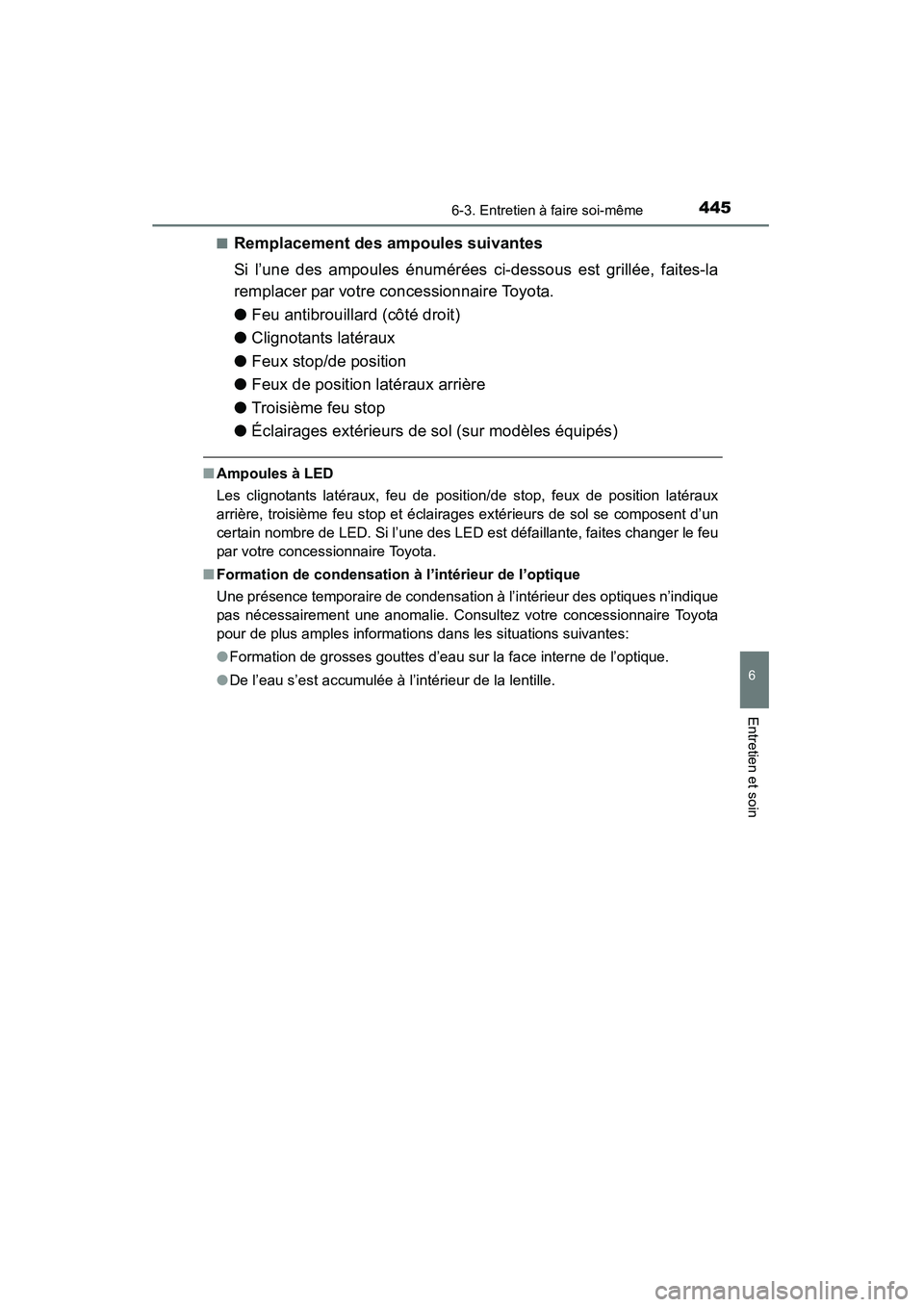

4456-3. Entretien à faire soi-même
6
4RUNNER (D)_(OM35B18D)
Entretien et soin
■Remplacement des ampoules suivantes
Si l’une des ampoules énumérées ci-dessous est grillée, faites-la
remplacer par votre concessionnaire Toyota.
●Feu antibrouillard (côté droit)
● Clignotants latéraux
● Feux stop/de position
● Feux de position latéraux arrière
● Troisième feu stop
● Éclairages extérieurs de sol (sur modèles équipés)
■Ampoules à LED
Les clignotants latéraux, feu de position/de stop, feux de position latéraux
arrière, troisième feu stop et éclairages extérieurs de sol se composent d’un
certain nombre de LED. Si l’une des LED est défaillante, faites changer le feu
par votre concessionnaire Toyota.
■ Formation de condensation à l’intérieur de l’optique
Une présence temporaire de condensation à l’intérieur des optiques n’indique
pas nécessairement une anomalie. Consultez votre concessionnaire Toyota
pour de plus amples informations dans les situations suivantes:
● Formation de grosses gouttes d’eau sur la face interne de l’optique.
● De l’eau s’est accumulée à l’intérieur de la lentille.

4466-3. Entretien à faire soi-même
4RUNNER (D)_(OM35B18D)
AT T E N T I O N
■Remplacement des ampoules
●Éteignez les lumières. N’essayez pas de remplacer l’ampoule immédiate-
ment après avoir éteint les feux.
Les ampoules deviennent très chaudes et pourraient provoquer des brûlu-
res.
● Ne touchez pas le verre de l’ampoule à mains nues. Lorsqu’il est néces-
saire de maintenir la partie en verre, prenez et maintenez à l’aide d’un
chiffon sec pour éviter de mettre de l’humidité et de l’huile sur l’ampoule.
De plus, si l’ampoule est rayée ou lâchée, elle pourrait éclater ou se briser.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires
à leur fixation. Respectez cette recommandation pour éviter tout risque de
surchauffe, d’incendie ou d’infiltration d’eau à l’intérieur de l’optique. Cela
pourrait endommager les feux avant ou causer la formation de condensa-
tion sur la face intérieure de l’optique.
■ Pour prévenir tout risque de panne ou d’incendie
●Assurez-vous de la bonne mise en place et du verrouillage complet des
ampoules.
● Vérifiez la puissance en watts de l’ampoule avant de l’installer afin d’éviter
tout dommage par émission de chaleur excessive.
