2015 Peugeot 301 Vodič za korisnike (in Croatian)

47
301_hr_Chap03_confort_ed01-2014

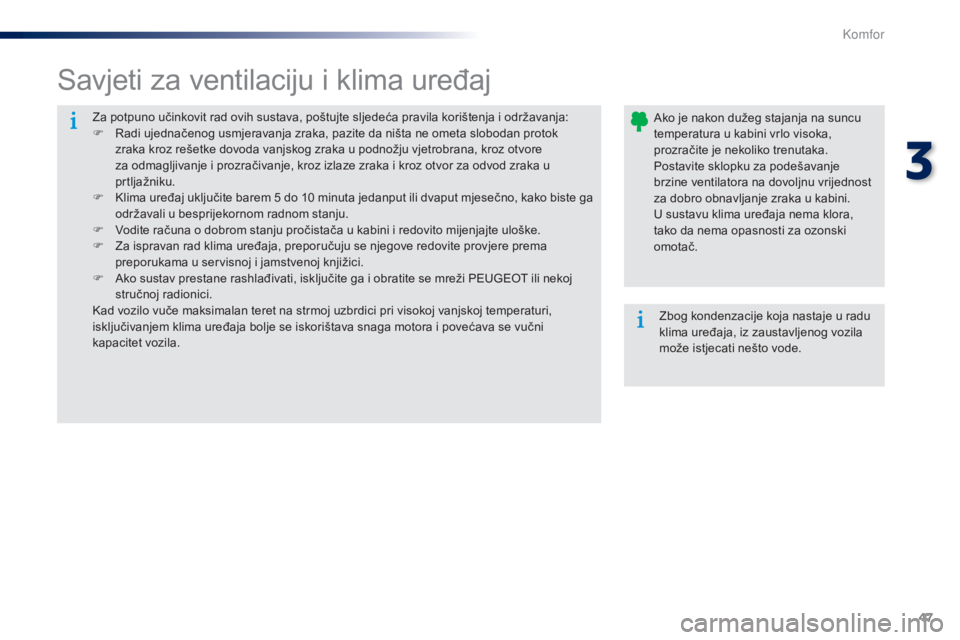

Za potpuno učinkovit rad ovih sustava, poštujte sljedeća pravila korištenja i održavanja:
F R adi ujednačenog usmjeravanja zraka, pazite da ništa ne ometa slobodan protok
zraka kroz rešetke dovoda vanjskog zraka u podnožju vjetrobrana, kroz otvore
za odmagljivanje i prozračivanje, kroz izlaze zraka i kroz otvor za odvod zraka u
prtljažniku.
F

K
lima uređaj uključite barem 5 do 10 minuta jedanput ili dvaput mjesečno, kako biste ga
održavali u besprijekornom radnom stanju.
F

V
odite računa o dobrom stanju pročistača u kabini i redovito mijenjajte uloške.
F

Z
a ispravan rad klima uređaja, preporučuju se njegove redovite provjere prema
preporukama u servisnoj i jamstvenoj knjižici.
F

A
ko sustav prestane rashlađivati, isključite ga i obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Kad vozilo vuče maksimalan teret na strmoj uzbrdici pri visokoj vanjskoj temperaturi,
isključivanjem klima uređaja bolje se iskorištava snaga motora i povećava se vučni
kapacitet vozila.
Savjeti za ventilaciju i klima uređaj
Ako je nakon dužeg stajanja na suncu
temperatura u kabini vrlo visoka,
prozračite je nekoliko trenutaka.
Postavite sklopku za podešavanje
brzine ventilatora na dovoljnu vrijednost
za dobro obnavljanje zraka u kabini.
U sustavu klima uređaja nema klora,
tako da nema opasnosti za ozonski
omotač.
Zbog kondenzacije koja nastaje u radu
klima uređaja, iz zaustavljenog vozila
može istjecati nešto vode.
3
K

48
301_hr_Chap03_confort_ed01-2014

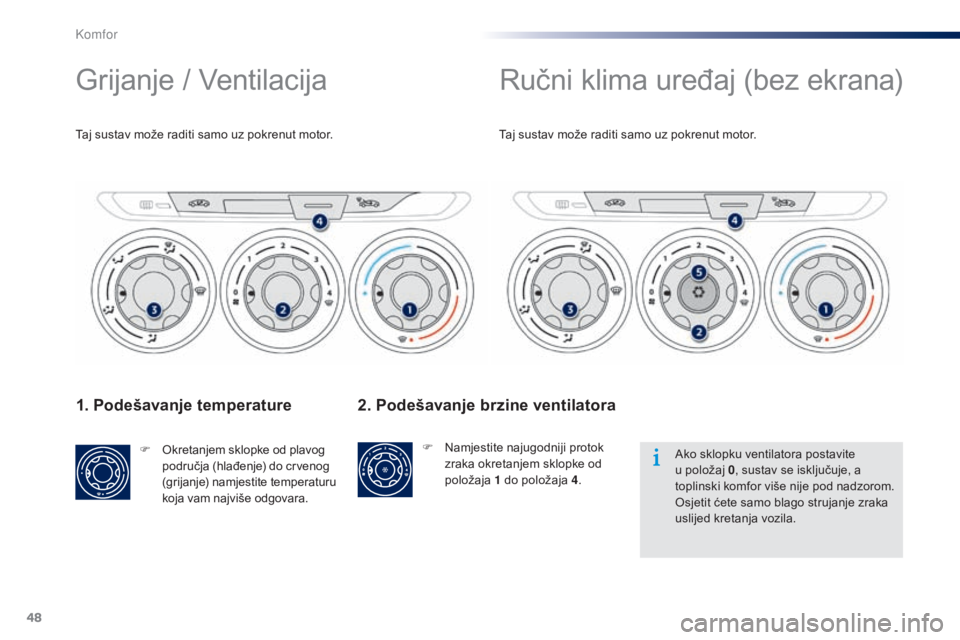

1. Podešavanje temperature
F Okretanjem sklopke od plavog područja (hlađenje) do crvenog
(grijanje) namjestite temperaturu
koja vam najviše odgovara. Taj sustav može raditi samo uz pokrenut motor.
2. Podešavanje brzine ventilatora
F Namjestite najugodniji protok
zraka okretanjem sklopke od
položaja 1
do položaja 4. Ako sklopku ventilatora postavite
u položaj 0
, sustav se isključuje, a
toplinski komfor više nije pod nadzorom.
Osjetit ćete samo blago strujanje zraka
uslijed kretanja vozila.
Ručni klima uređaj (bez ekrana)
Grijanje / Ventilacija
Taj sustav može raditi samo uz pokrenut motor.
Komfor

49
301_hr_Chap03_confort_ed01-2014

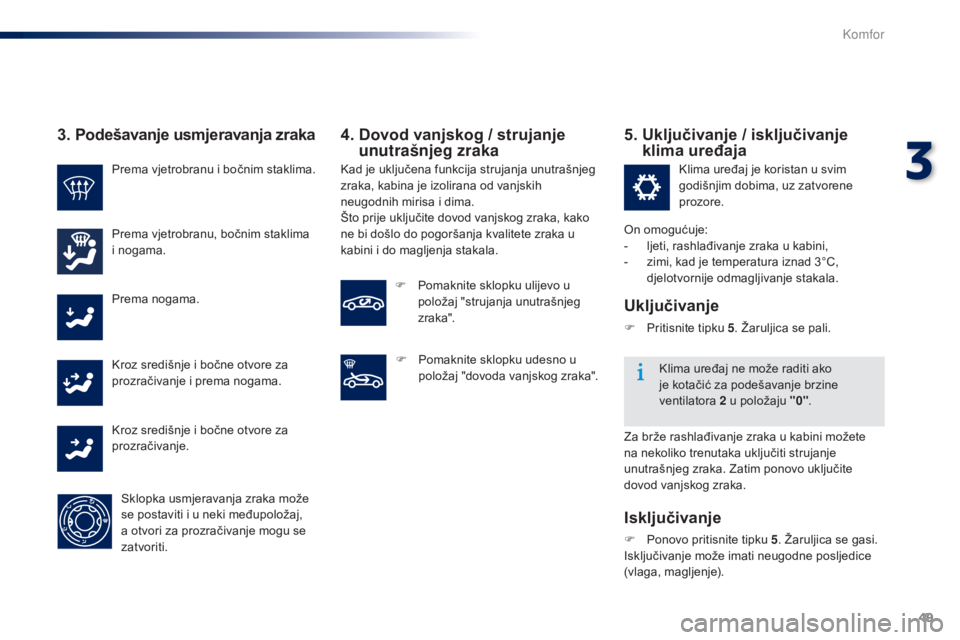

3. Podešavanje usmjeravanja zraka
Prema vjetrobranu i bočnim staklima.
Prema vjetrobranu, bočnim staklima
i nogama.
Prema nogama.
Kroz središnje i bočne otvore za
prozračivanje i prema nogama.Sklopka usmjeravanja zraka može
se postaviti i u neki međupoložaj,
a otvori za prozračivanje mogu se
zatvoriti. F

P
omaknite sklopku udesno u
položaj "dovoda vanjskog zraka".
F

P
omaknite sklopku ulijevo u
položaj "strujanja unutrašnjeg
zraka".
5. Uključivanje / isključivanje klima uređaja
On omogućuje:
-
l jeti, rashlađivanje zraka u kabini,
-

z
imi, kad je temperatura iznad 3°C,
djelotvornije odmagljivanje stakala.
Uključivanje
F Pritisnite tipku 5. Žaruljica se pali.
Isključivanje
F Ponovo pritisnite tipku 5 . Žaruljica se gasi.
Isključivanje može imati neugodne posljedice
(vlaga, magljenje). Klima uređaj je koristan u svim
godišnjim dobima, uz zatvorene
prozore.
Klima uređaj ne može raditi ako
je kotačić za podešavanje brzine
ventilatora 2 u položaju "0"
.
Za brže rashlađivanje zraka u kabini možete
na nekoliko trenutaka uključiti strujanje
unutrašnjeg zraka. Zatim ponovo uključite
dovod vanjskog zraka.
Kroz središnje i bočne otvore za
prozračivanje.
4. Dovod vanjskog / strujanje
unutrašnjeg zraka
Kad je uključena funkcija strujanja unutrašnjeg
zraka, kabina je izolirana od vanjskih
neugodnih mirisa i dima.
Što prije uključite dovod vanjskog zraka, kako
ne bi došlo do pogoršanja kvalitete zraka u
kabini i do magljenja stakala.
3
Komfor

50
301_hr_Chap03_confort_ed01-2014

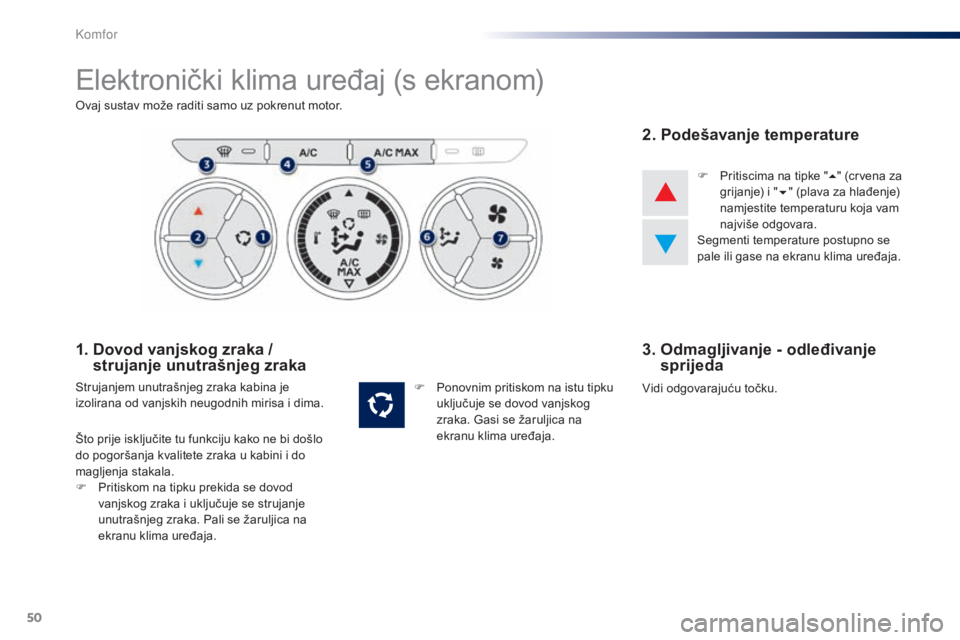

Elektronički klima uređaj (s ekranom)
Ovaj sustav može raditi samo uz pokrenut motor.
1. Dovod vanjskog zraka / strujanje unutrašnjeg zraka
Strujanjem unutrašnjeg zraka kabina je
izolirana od vanjskih neugodnih mirisa i dima.
2. Podešavanje temperature
F Pritiscima na tipke " 5" (crvena za
grijanje) i " 6" (plava za hlađenje)
namjestite temperaturu koja vam
najviše odgovara.
Segmenti temperature postupno se
pale ili gase na ekranu klima uređaja.
Što prije isključite tu funkciju kako ne bi došlo
do pogoršanja kvalitete zraka u kabini i do
magljenja stakala.
F

P

ritiskom na tipku prekida se dovod
vanjskog zraka i uključuje se strujanje
unutrašnjeg zraka. Pali se žaruljica na
ekranu klima uređaja. F

P

onovnim pritiskom na istu tipku
uključuje se dovod vanjskog
zraka. Gasi se žaruljica na
ekranu klima uređaja.
3. Odmagljivanje - odleđivanje sprijeda
Vidi odgovarajuću točku.
K

51
301_hr_Chap03_confort_ed01-2014

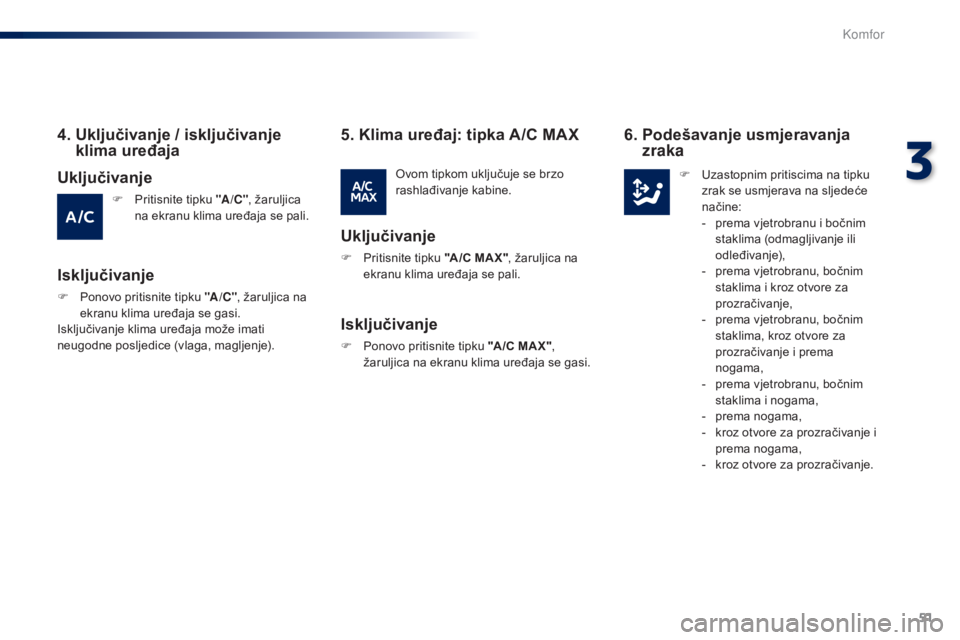

4. Uključivanje / isključivanje klima uređaja
F Pritisnite tipku "A /C ", žaruljica
na ekranu klima uređaja se pali.
Isključivanje
Ovom tipkom uključuje se brzo
rashlađivanje kabine.
5. Klima uređaj: tipka A/C MAX
Uključivanje
F Pritisnite tipku "A /C MA X", žaruljica na
ekranu klima uređaja se pali.
F

P

onovo pritisnite tipku "A /C " , žaruljica na
ekranu klima uređaja se gasi.
Isključivanje klima uređaja može imati
neugodne posljedice (vlaga, magljenje).
Uključivanje
Isključivanje
F Ponovo pritisnite tipku "A /C MA X",
žaruljica na ekranu klima uređaja se gasi.
6. Podešavanje usmjeravanja zraka
F Uzastopnim pritiscima na tipku
zrak se usmjerava na sljedeće
načine:
-

p
rema vjetrobranu i bočnim
staklima (odmagljivanje ili
odleđivanje),
-

p
rema vjetrobranu, bočnim
staklima i kroz otvore za
prozračivanje,
-

p
rema vjetrobranu, bočnim
staklima, kroz otvore za
prozračivanje i prema
nogama,
-

p
rema vjetrobranu, bočnim
staklima i nogama,
-
p

rema nogama,
-

k
roz otvore za prozračivanje i
prema nogama,
-

k
roz otvore za prozračivanje.
3
Komfor

52
301_hr_Chap03_confort_ed01-2014

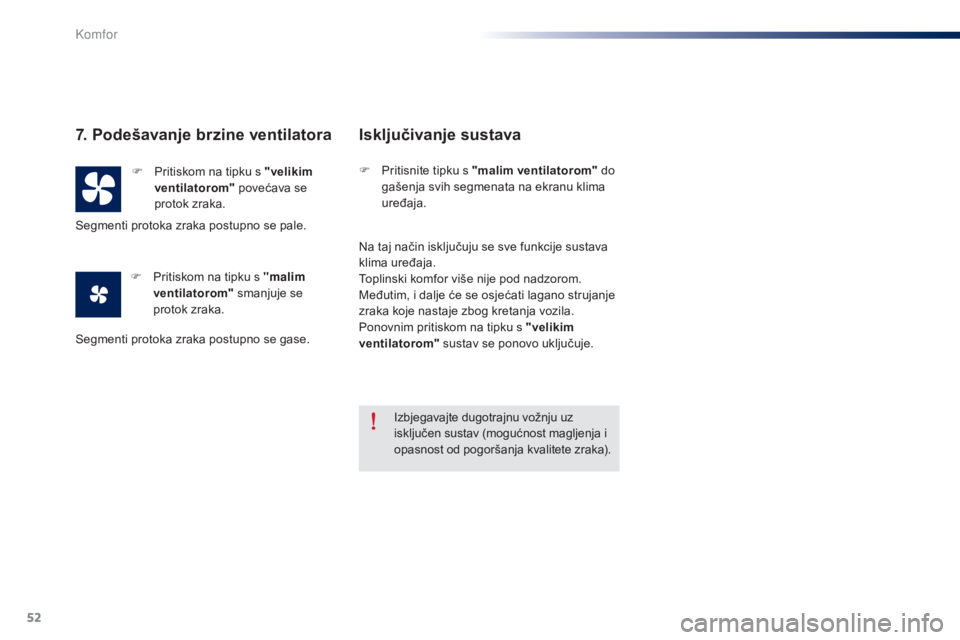

7. Podešavanje brzine ventilatora
F Pritiskom na tipku s "velikim ventilatorom" povećava se
protok zraka.
F

P
ritiskom na tipku s "malim
ventilatorom" smanjuje se
protok zraka.
Isključivanje sustava
F Pritisnite tipku s "malim ventilatorom" do
gašenja svih segmenata na ekranu klima
uređaja.
Na taj način isključuju se sve funkcije sustava
klima uređaja.
Toplinski komfor više nije pod nadzorom.
Međutim, i dalje će se osjećati lagano strujanje
zraka koje nastaje zbog kretanja vozila.
Ponovnim pritiskom na tipku s "velikim
ventilatorom" sustav se ponovo uključuje.
Segmenti protoka zraka postupno se pale.
Izbjegavajte dugotrajnu vožnju uz
isključen sustav (mogućnost magljenja i
opasnost od pogoršanja kvalitete zraka).
Segmenti protoka zraka postupno se gase.
Komfor

53
301_hr_Chap03_confort_ed01-2014

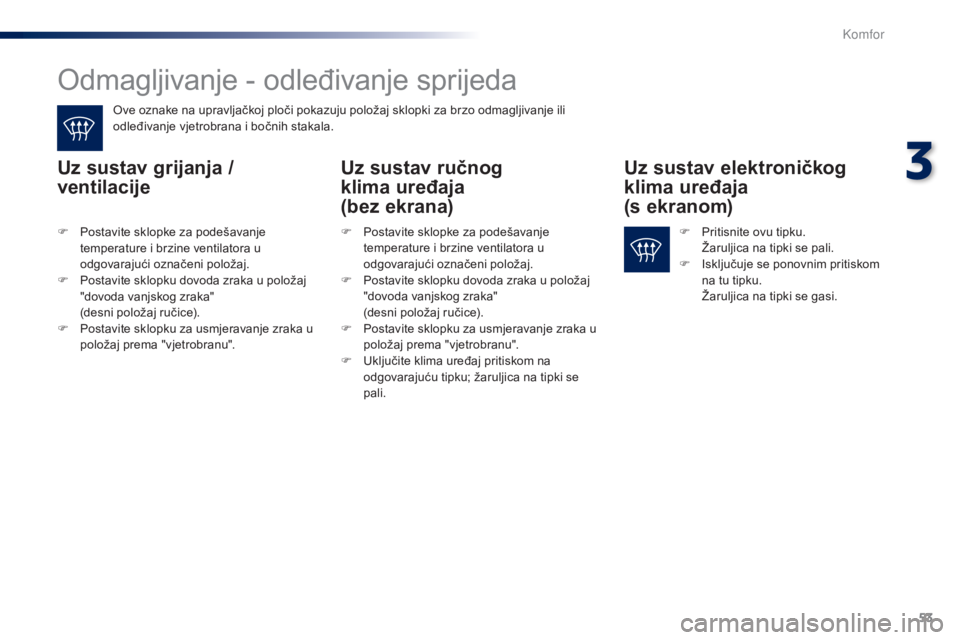

Odmagljivanje - odleđivanje sprijeda
Ove oznake na upravljačkoj ploči pokazuju položaj sklopki za brzo odmagljivanje ili
odleđivanje vjetrobrana i bočnih stakala.
Uz sustav grijanja /
ventilacijeUz sustav ručnog

klima uređaja
(bez ekrana) Uz sustav elektroničkog
klima uređaja

(s ekranom)
F Postavite sklopke za podešavanje
temperature i brzine ventilatora u
odgovarajući označeni položaj.
F

P
ostavite sklopku dovoda zraka u položaj
"dovoda vanjskog zraka"
(

desni položaj ručice).
F

P
ostavite sklopku za usmjeravanje zraka u
položaj prema "vjetrobranu". F
P ritisnite ovu tipku. Ž
aruljica na tipki se pali.
F

I
sključuje se ponovnim pritiskom
na tu tipku.
Ž

aruljica na tipki se gasi.
F
P ostavite sklopke za podešavanje
temperature i brzine ventilatora u
odgovarajući označeni položaj.
F

P
ostavite sklopku dovoda zraka u položaj
"dovoda vanjskog zraka"
(

desni položaj ručice).
F

P
ostavite sklopku za usmjeravanje zraka u
položaj prema "vjetrobranu".
F

U
ključite klima uređaj pritiskom na
odgovarajuću tipku; žaruljica na tipki se
pali.
3
Komfor

54
301_hr_Chap03_confort_ed01-2014

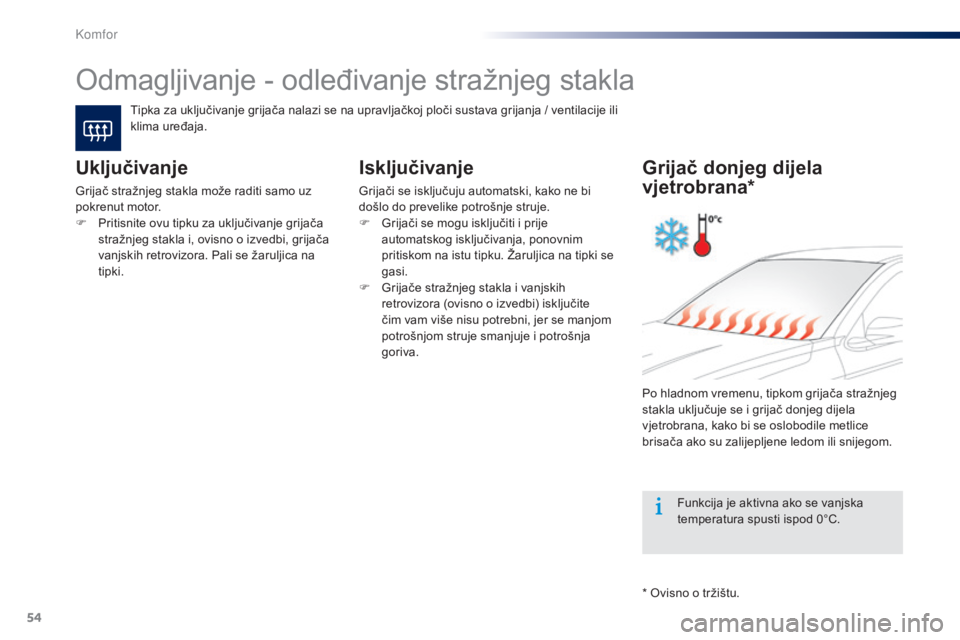

Odmagljivanje - odleđivanje stražnjeg stakla
Tipka za uključivanje grijača nalazi se na upravljačkoj ploči sustava grijanja / ventilacije ili
klima uređaja.
Uključivanje
Grijač stražnjeg stakla može raditi samo uz
pokrenut motor.
F
P
ritisnite ovu tipku za uključivanje grijača
stražnjeg stakla i, ovisno o izvedbi, grijača
vanjskih retrovizora. Pali se žaruljica na
tipki.
Isključivanje
Grijači se isključuju automatski, kako ne bi
došlo do prevelike potrošnje struje.
F

G
rijači se mogu isključiti i prije
automatskog isključivanja, ponovnim
pritiskom na istu tipku. Žaruljica na tipki se
gasi.
F

G
rijače stražnjeg stakla i vanjskih
retrovizora (ovisno o izvedbi) isključite
čim vam više nisu potrebni, jer se manjom
potrošnjom struje smanjuje i potrošnja
goriva.
Grijač donjeg dijela
vjetrobrana*
Po hladnom vremenu, tipkom grijača stražnjeg
stakla uključuje se i grijač donjeg dijela
vjetrobrana, kako bi se oslobodile metlice
brisača ako su zalijepljene ledom ili snijegom.
Funkcija je aktivna ako se vanjska
temperatura spusti ispod 0°C.
* Ovisno o tržištu.
K
