2015 Peugeot 301 Vodič za korisnike (in Croatian)

127
301_hr_Chap09_info-pratiques_ed01-2014
Vađenje uloška
F Spremite crnu cijev.
F I zvadite koljenasto podnožje bijele cijevi.
F

D
ržite kompresor vertikalno.
F

O
dvrnite uložak s donje strane.Pazite na istjecanje tekućine.
Rok upotrebe proizvoda naveden je na
ulošku.
Uložak s tekućinom je za jednokratnu
upotrebu; čak i ako je samo načet
potrebno ga je zamijeniti.
Nakon upotrebe, ne bacajte uložak u
prirodu, odnesite ga u mrežu PEUGEOT
ili na neko drugo mjesto organiziranog
prikupljanja.
Ne zaboravite nabaviti novi uložak u
mreži PEUGEOT ili u nekoj stručnoj
radionici.
Provjera tlaka / povremeno
napuhivanje
Kompresor možete upotrijebiti i za sljedeće
namjene, bez ubrizgavanja sredstva:
-

p
rovjera ili povremeno napuhivanje guma,
-

n
apuhivanje drugih predmeta (lopte, gume
na biciklu...).
F

O
krenite prekidač A u položaj
"Napuhivanje".
F

P
otpuno odmotajte crnu cijev H .
F

S
pojite crnu cijev na ventil kotača
ili nekog drugog predmeta.
A

ko je potrebno, prethodno postavite jedan
od priloženih nastavaka. F
P riključite električni utikač kompresora na
utičnicu 12
V u vozilu.
F

P
okrenite motor i pustite ga da radi.
F

K
ompresorom podesite tlak (ako je
potrebno još napuhati: prekidač B okrenite
u položaj "I" ; ako je potrebno ispuhati:
prekidač B okrenite u položaj "O" i
pritisnite tipku C), u skladu s podacima o
tlaku navedenim na naljepnici u vozilu ili na
predmetu koji napuhujete.
F

S
kinite pribor i spremite ga.
9
Praktične informacije

128
301_hr_Chap09_info-pratiques_ed01-2014
Zamjena kotača
Alat se nalazi u prtljažniku, ispod podnice.
Pristup:
F
o
tvorite prtljažnik,
F

p
odignite podnicu i izvadite je,
F

i
zvadite kutiju s alatom.
Pristup do alata
Popis alata
Postupak zamjene oštećenog kotača rezervnim, pomoću priručnog alata u vozilu.
Ovaj alat namijenjen je samo vašem vozilu
i njegov sastav može biti različit, ovisno o
opremi. Nemojte ga koristiti u druge svrhe.
1.
K

ljuč za skidanje kotača.
S

luži za skidanje ukrasnog poklopca i
vijaka kotača.
2.
D

izalica s ugrađenom polugom.
S

luži za podizanje vozila.
3.
A

lat za "kapice" vijaka.
S

luži za skidanje zaštitnih kapica vijaka
aluminijskih kotača.
4.
P

rsten za vuču.
V

idi točku " Vuča vozila".
Praktične informacije

129
301_hr_Chap09_info-pratiques_ed01-2014
Kotač s ukrasnim
poklopcem
Pri postavljanju kotača, ukrasni
poklopac postavite tako da njegov
urez bude na mjestu prolaska ventila i
dlanom pritisnite po obodu.
Rezervni kotač nalazi se ispod podnice
prtljažnika.
Rezervni kotač (ovisno o izvedbi)
Vađenje kotača
F Odvrnite središnji žuti vijak.
F R ezervni kotač podignite prema sebi sa
stražnje strane.
F

I
zvadite kotač iz prtljažnika.
F
P
ovlačenjem otkopčajte kutiju s alatom.
9
Praktične informacije

130
301_hr_Chap09_info-pratiques_ed01-2014
Vraćanje kotača
F Utaknite kutiju s alatom.
F
P
ostavite kotač u njegovo ležište.
F
S
redišnji žuti vijak otpustite za nekoliko
krugova, zatim ga postavite na njegovo
mjesto, u sredinu kotača.
F

D

o kraja ga pritegnite, dok ne klikne, tako
da kotač bude dobro učvršćen.
Praktične informacije

131
301_hr_Chap09_info-pratiques_ed01-2014

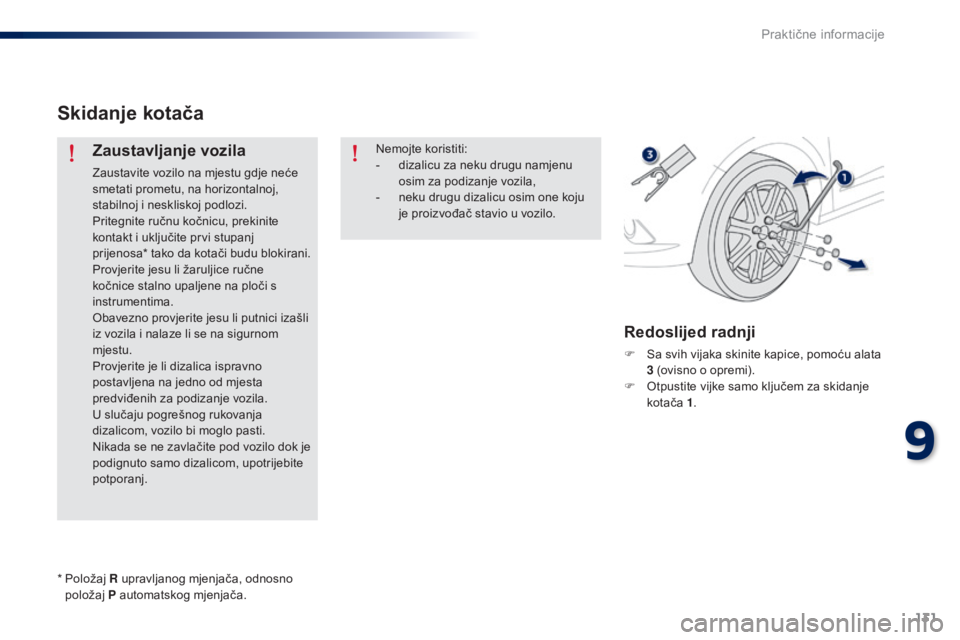

Skidanje kotača
Zaustavljanje vozila
Zaustavite vozilo na mjestu gdje neće
smetati prometu, na horizontalnoj,
stabilnoj i neskliskoj podlozi.
Pritegnite ručnu kočnicu, prekinite
kontakt i uključite prvi stupanj
prijenosa* tako da kotači budu blokirani.
Provjerite jesu li žaruljice ručne
kočnice stalno upaljene na ploči s
instrumentima.
Obavezno provjerite jesu li putnici izašli
iz vozila i nalaze li se na sigurnom
mjestu.
Provjerite je li dizalica ispravno
postavljena na jedno od mjesta
predviđenih za podizanje vozila.
U slučaju pogrešnog rukovanja
dizalicom, vozilo bi moglo pasti.
Nikada se ne zavlačite pod vozilo dok je
podignuto samo dizalicom, upotrijebite
potporanj.
Redoslijed radnji
F Sa svih vijaka skinite kapice, pomoću alata 3 (ovisno o opremi).
F

O
tpustite vijke samo ključem za skidanje
kotača 1.
Nemojte koristiti:
-

d

izalicu za neku drugu namjenu
osim za podizanje vozila,
-

n

eku drugu dizalicu osim one koju
je proizvođač stavio u vozilo.
*

P

oložaj R upravljanog mjenjača, odnosno
položaj P automatskog mjenjača.
9
Praktične informacije

132
301_hr_Chap09_info-pratiques_ed01-2014
F Namjestite stopicu dizalice 2 na tlo i
provjerite da je okomita na prednje mjesto
A ili stražnje mjesto B , uz kotač koji
mijenjate. F
P odižite dizalicu 2 dok njezina glava ne dođe u kontakt s korištenim mjestom A ili B; potporno
mjesto A ili B mora biti dobro umetnuto u središnji dio glave dizalice.
F

P
odižite vozilo, sve dok njegova visina ne omogući postavljanje rezervnog kotača (s
neispuhanom gumom).
Praktične informacije

133
301_hr_Chap09_info-pratiques_ed01-2014
F Izvadite vijke i čuvajte ih na nekom čistom mjestu.
F

S
kinite kotač.Provjerite da je dizalica na stabilnoj
podlozi. Ako je podloga skliska ili rahla,
dizalica bi se mogla pomaknuti i utonuti.
Opasnost od ozljeda!
Dizalica se mora namjestiti samo ispod
mjesta A ili B ispod vozila. Provjerite
da je potporno mjesto dobro centrirano
na glavi dizalice. Ako nije, vozilo bi
se moglo oštetiti, a dizalica bi mogla
utonuti. Opasnost od ozljeda!
Postavljanje kotača
Pričvršćenje rezervnog
kotača
Ako je vaše vozilo opremljeno
aluminijskim kotačima, prilikom
pritezanja vijaka podloške se neće
oslanjati o rezervni kotač. Kotač se
pričvršćuje konusnim proširenjima
vijaka.
Nakon zamjene kotača
Prije spremanja kotača s probušenom
gumom u prtljažnik, skinite središnji
poklopac.
Što prije dajte provjeriti pritegnutost
vijaka i tlak u rezervnom kotaču u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Dajte popraviti oštećenu gumu i taj
kotač odmah vratite na vozilo.
9
Praktične informacije

134
301_hr_Chap09_info-pratiques_ed01-2014

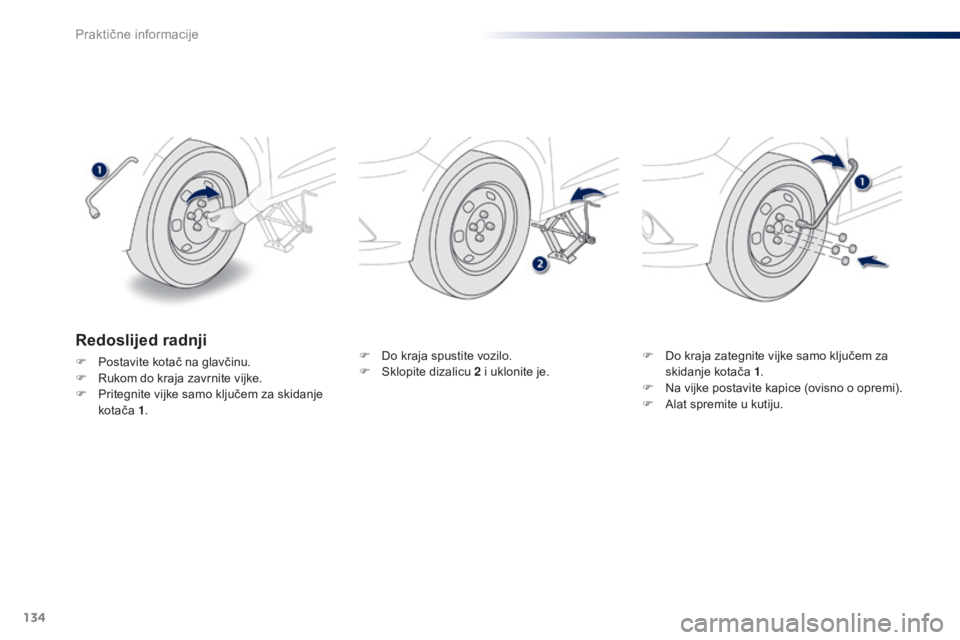

F Do kraja spustite vozilo.
F S klopite dizalicu 2 i uklonite je. F
D o kraja zategnite vijke samo ključem za
skidanje kotača 1 .
F

N
a vijke postavite kapice (ovisno o opremi).
F

A
lat spremite u kutiju.Redoslijed radnji
F Postavite kotač na glavčinu.
F R ukom do kraja zavrnite vijke.
F

P
ritegnite vijke samo ključem za skidanje
kotača 1.
