2015 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy127
W celu przełączania pomiędzy
kolejnymi menu lub w celu przejścia z
podmenu do menu nadrzędnego,
naciskać przycisk MENU.
Aby wybrać jedną z pozycji menu lub
ustawić wartość numeryczną, obrócić pokrętło.
Aby wybrać zaznaczoną pozycję lub
potwierdzić komunikat, nacisnąć
przycisk SET/CLR .
Menu informacji o pojeździe
Nacisnąć przycisk MENU, aby
wybrać Menu informacji o pojeździe ,
lub wybrać X na wyświetlaczu
typu Uplevel-Combi.
Wybrać pozycję, obracając pokrętło.
Aby potwierdzić wybór, nacisnąć
przycisk SET/CLR .
Postępować zgodnie z instrukcjami
wyświetlanymi w podmenu.
Zależnie od wersji mogą być
dostępne następujące podmenu:
■ Jednostki : umożliwia zmianę
wyświetlanych jednostek
■ Ciśnienie / opony : umożliwia
sprawdzenie ciśnienia we
wszystkich oponach podczas jazdy 3 275
■ Nośność opony : wybór kategorii
ciśnienia w oponach zgodnie z
aktualną wartością ciśnienia
3 275

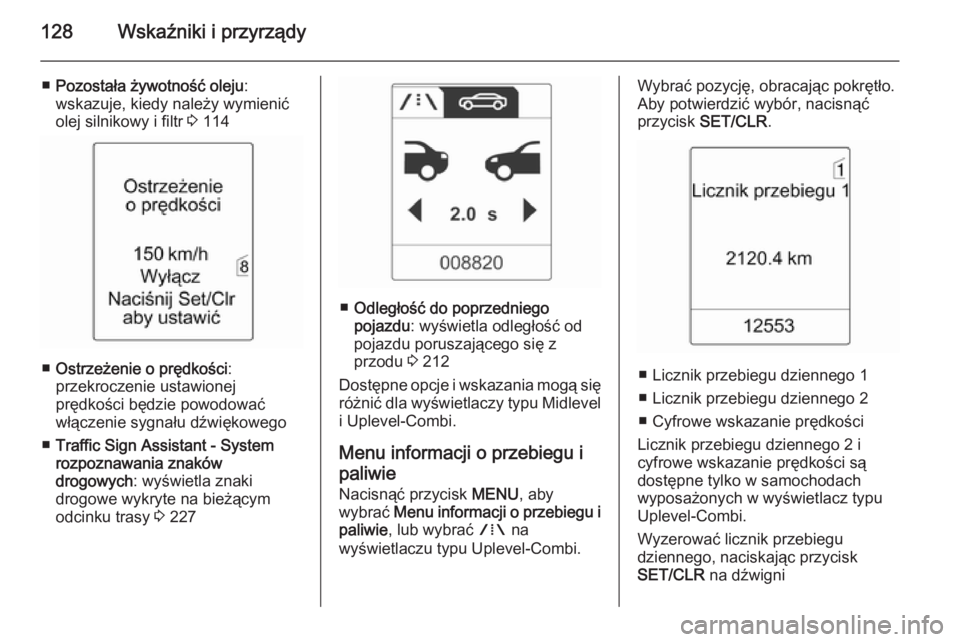

128Wskaźniki i przyrządy
■Pozostała żywotność oleju :
wskazuje, kiedy należy wymienić olej silnikowy i filtr 3 114
■ Ostrzeżenie o prędkości :
przekroczenie ustawionej
prędkości będzie powodować
włączenie sygnału dźwiękowego
■ Traffic Sign Assistant - System
rozpoznawania znaków
drogowych : wyświetla znaki
drogowe wykryte na bieżącym
odcinku trasy 3 227
■ Odległość do poprzedniego
pojazdu : wyświetla odległość od
pojazdu poruszającego się z
przodu 3 212
Dostępne opcje i wskazania mogą się różnić dla wyświetlaczy typu Midlevel
i Uplevel-Combi.
Menu informacji o przebiegu i
paliwie
Nacisnąć przycisk MENU, aby
wybrać Menu informacji o przebiegu i
paliwie , lub wybrać W na
wyświetlaczu typu Uplevel-Combi.
Wybrać pozycję, obracając pokrętło.
Aby potwierdzić wybór, nacisnąć
przycisk SET/CLR .
■ Licznik przebiegu dziennego 1
■ Licznik przebiegu dziennego 2
■ Cyfrowe wskazanie prędkości
Licznik przebiegu dziennego 2 i
cyfrowe wskazanie prędkości są
dostępne tylko w samochodach
wyposażonych w wyświetlacz typu
Uplevel-Combi.
Wyzerować licznik przebiegu dziennego, naciskając przycisk
SET/CLR na dźwigni

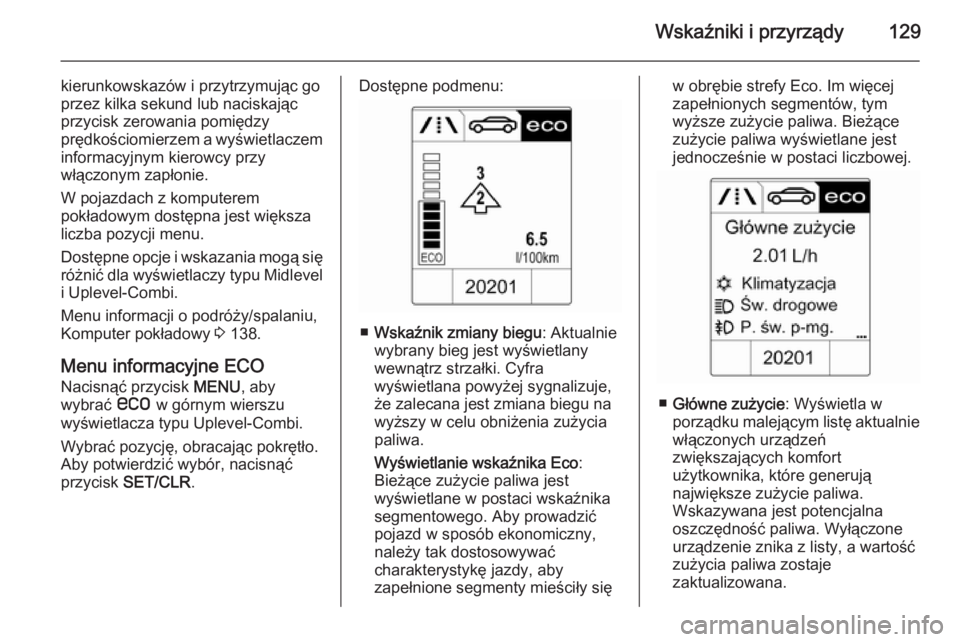

Wskaźniki i przyrządy129
kierunkowskazów i przytrzymując go
przez kilka sekund lub naciskając
przycisk zerowania pomiędzy
prędkościomierzem a wyświetlaczem
informacyjnym kierowcy przy
włączonym zapłonie.
W pojazdach z komputerem
pokładowym dostępna jest większa
liczba pozycji menu.
Dostępne opcje i wskazania mogą się różnić dla wyświetlaczy typu Midlevel
i Uplevel-Combi.
Menu informacji o podróży/spalaniu,
Komputer pokładowy 3 138.
Menu informacyjne ECO Nacisnąć przycisk MENU, aby
wybrać s w górnym wierszu
wyświetlacza typu Uplevel-Combi.
Wybrać pozycję, obracając pokrętło.
Aby potwierdzić wybór, nacisnąć
przycisk SET/CLR .Dostępne podmenu:
■Wskaźnik zmiany biegu : Aktualnie
wybrany bieg jest wyświetlany
wewnątrz strzałki. Cyfra
wyświetlana powyżej sygnalizuje,
że zalecana jest zmiana biegu na
wyższy w celu obniżenia zużycia
paliwa.
Wyświetlanie wskaźnika Eco :
Bieżące zużycie paliwa jest
wyświetlane w postaci wskaźnika
segmentowego. Aby prowadzić
pojazd w sposób ekonomiczny,
należy tak dostosowywać
charakterystykę jazdy, aby
zapełnione segmenty mieściły się
w obrębie strefy Eco. Im więcej
zapełnionych segmentów, tym
wyższe zużycie paliwa. Bieżące zużycie paliwa wyświetlane jest
jednocześnie w postaci liczbowej.
■ Główne zużycie : Wyświetla w
porządku malejącym listę aktualnie
włączonych urządzeń
zwiększających komfort
użytkownika, które generują
największe zużycie paliwa.
Wskazywana jest potencjalna
oszczędność paliwa. Wyłączone
urządzenie znika z listy, a wartość zużycia paliwa zostaje
zaktualizowana.

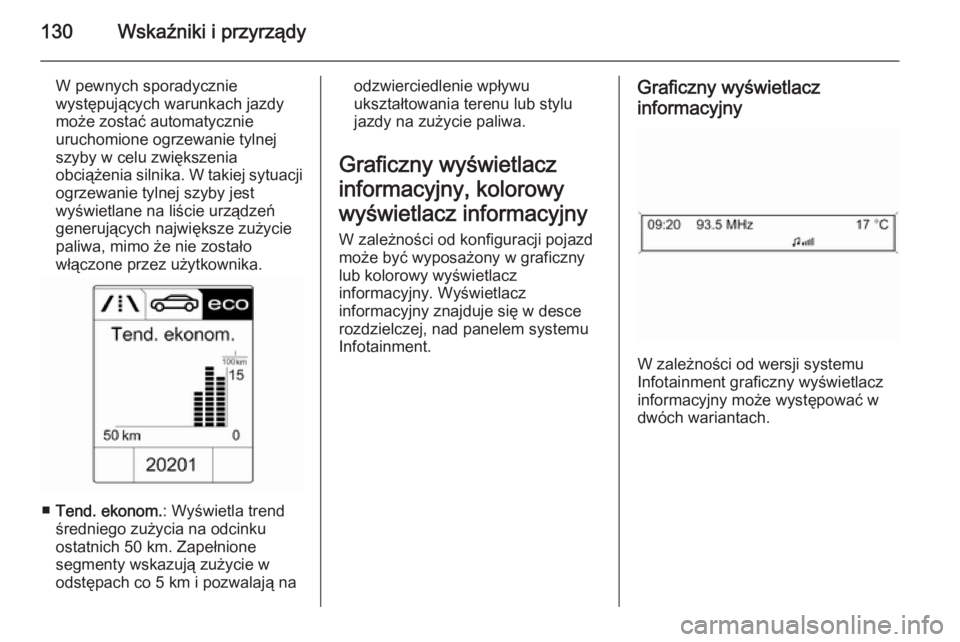

130Wskaźniki i przyrządy
W pewnych sporadycznie
występujących warunkach jazdy
może zostać automatycznie
uruchomione ogrzewanie tylnej
szyby w celu zwiększenia
obciążenia silnika. W takiej sytuacji ogrzewanie tylnej szyby jest
wyświetlane na liście urządzeń
generujących największe zużycie
paliwa, mimo że nie zostało
włączone przez użytkownika.
■ Tend. ekonom. : Wyświetla trend
średniego zużycia na odcinku
ostatnich 50 km. Zapełnione
segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na
odzwierciedlenie wpływu
ukształtowania terenu lub stylu jazdy na zużycie paliwa.
Graficzny wyświetlacz
informacyjny, kolorowy
wyświetlacz informacyjny W zależności od konfiguracji pojazd
może być wyposażony w graficzny
lub kolorowy wyświetlacz
informacyjny. Wyświetlacz
informacyjny znajduje się w desce rozdzielczej, nad panelem systemu
Infotainment.Graficzny wyświetlacz
informacyjny
W zależności od wersji systemu
Infotainment graficzny wyświetlacz informacyjny może występować wdwóch wariantach.

Wskaźniki i przyrządy131
Na graficznym wyświetlaczu
informacyjnym pokazywane są
następujące elementy:
■ czas 3 108
■ temperatura zewnętrzna 3 107
■ data 3 108
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ ustawienia personalizacji pojazdu 3 141
Kolorowy wyświetlacz
informacyjny
Na kolorowym wyświetlaczu
informacyjnym następujące elementy
są pokazywane w kolorze:
■ czas 3 108
■ temperatura zewnętrzna 3 107
■ data 3 108
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ nawigacja, patrz opis systemu Infotainment zamieszczony w
oddzielnej instrukcji obsługi
■ kamera wsteczna
■ ustawienia systemowe
■ komunikaty dotyczące pojazdu 3 133
■ ustawienia personalizacji pojazdu 3 141
Rodzaj wyświetlanych informacji i sposób ich wyświetlania zależy odwyposażenia samochodu oraz
wybranych ustawień.

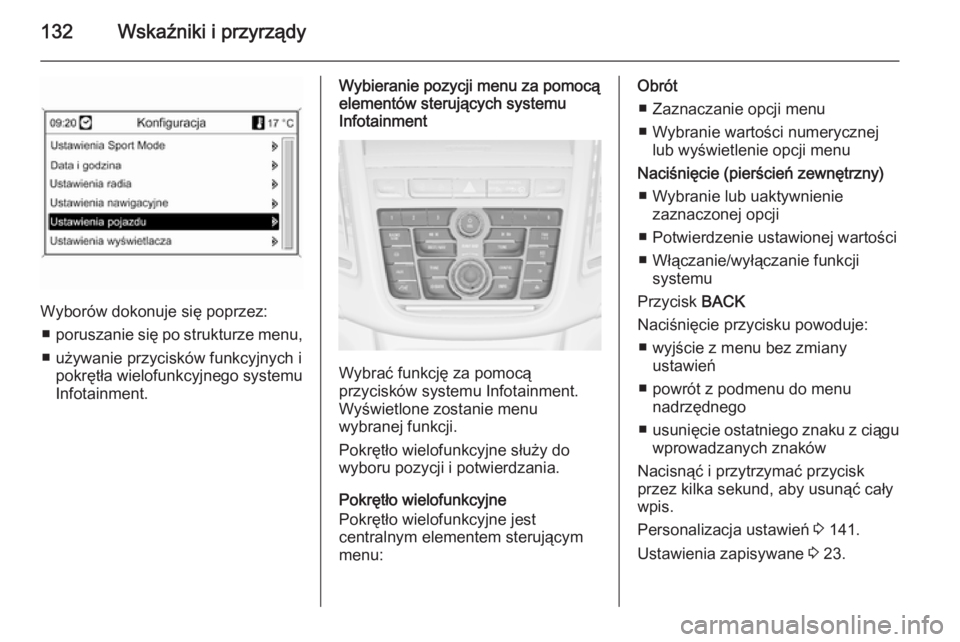

Wybieranie menu i ustawień
Korzystając z wyświetlacza, uzyskać
można dostęp do menu i ustawień.

132Wskaźniki i przyrządy
Wyborów dokonuje się poprzez:■ poruszanie się po strukturze menu,
■ używanie przycisków funkcyjnych i pokrętła wielofunkcyjnego systemu
Infotainment.
Wybieranie pozycji menu za pomocą
elementów sterujących systemu
Infotainment
Wybrać funkcję za pomocą
przycisków systemu Infotainment.
Wyświetlone zostanie menu
wybranej funkcji.
Pokrętło wielofunkcyjne służy do wyboru pozycji i potwierdzania.
Pokrętło wielofunkcyjne
Pokrętło wielofunkcyjne jest
centralnym elementem sterującym
menu:
Obrót
■ Zaznaczanie opcji menu
■ Wybranie wartości numerycznej lub wyświetlenie opcji menu
Naciśnięcie (pierścień zewnętrzny) ■ Wybranie lub uaktywnienie zaznaczonej opcji
■ Potwierdzenie ustawionej wartości
■ Włączanie/wyłączanie funkcji systemu
Przycisk BACK
Naciśnięcie przycisku powoduje: ■ wyjście z menu bez zmiany ustawień
■ powrót z podmenu do menu nadrzędnego
■ usunięcie ostatniego znaku z ciągu
wprowadzanych znaków
Nacisnąć i przytrzymać przycisk
przez kilka sekund, aby usunąć cały wpis.
Personalizacja ustawień 3 141.
Ustawienia zapisywane 3 23.

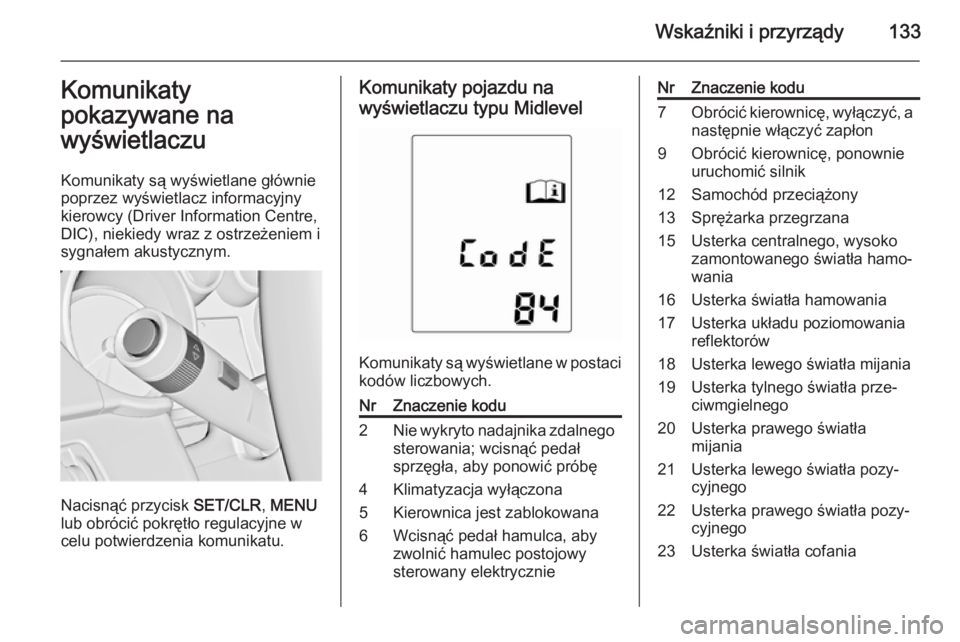

Wskaźniki i przyrządy133Komunikaty
pokazywane na
wyświetlaczu
Komunikaty są wyświetlane głównie
poprzez wyświetlacz informacyjny
kierowcy (Driver Information Centre,
DIC), niekiedy wraz z ostrzeżeniem i
sygnałem akustycznym.
Nacisnąć przycisk SET/CLR, MENU
lub obrócić pokrętło regulacyjne w
celu potwierdzenia komunikatu.
Komunikaty pojazdu na
wyświetlaczu typu Midlevel
Komunikaty są wyświetlane w postaci kodów liczbowych.
NrZnaczenie kodu2Nie wykryto nadajnika zdalnego sterowania; wcisnąć pedał
sprzęgła, aby ponowić próbę4Klimatyzacja wyłączona5Kierownica jest zablokowana6Wcisnąć pedał hamulca, aby
zwolnić hamulec postojowy
sterowany elektrycznieNrZnaczenie kodu7Obrócić kierownicę, wyłączyć, a następnie włączyć zapłon9Obrócić kierownicę, ponownie
uruchomić silnik12Samochód przeciążony13Sprężarka przegrzana15Usterka centralnego, wysoko
zamontowanego światła hamo‐
wania16Usterka światła hamowania17Usterka układu poziomowania
reflektorów18Usterka lewego światła mijania19Usterka tylnego światła prze‐
ciwmgielnego20Usterka prawego światła
mijania21Usterka lewego światła pozy‐
cyjnego22Usterka prawego światła pozy‐
cyjnego23Usterka światła cofania

134Wskaźniki i przyrządy
NrZnaczenie kodu24Usterka oświetlenia tablicy
rejestracyjnej25Usterka lewego przedniego
kierunkowskazu26Usterka lewego tylnego kierun‐
kowskazu27Usterka prawego przedniego
kierunkowskazu28Usterka prawego tylnego
kierunkowskazu29Sprawdzić światło hamowania
przyczepy30Sprawdzić światło cofania przy‐
czepy31Sprawdzić lewy kierunkowskaz
przyczepy32Sprawdzić prawy kierunkow‐
skaz przyczepy33Sprawdzić tylne światło prze‐
ciwmgielne przyczepy34Sprawdzić tylne światła przy‐
czepyNrZnaczenie kodu35Wymienić baterię nadajnika
zdalnego sterowania48Oczyścić czujniki układu ostrze‐ gania o przeszkodzie w martwej
strefie49Brak możliwości ostrzegania o
opuszczeniu pasa ruchu53Dokręcić korek wlewu paliwa54Woda w filtrze paliwa silnika
wysokoprężnego55Filtr cząstek stałych jest pełny
3 18056Nierówne ciśnienia kół na
przedniej osi57Nierówne ciśnienia kół na tylnej
osi58Wykryto oponę bez czujników
ciśnienia59Otworzyć, a następnie
zamknąć szybę w drzwiach
kierowcy60Otworzyć, a następnie
zamknąć szybę w przednich
drzwiach pasażeraNrZnaczenie kodu61Otworzyć, a następnie
zamknąć szybę w lewych
tylnych drzwiach pasażera62Otworzyć, a następnie
zamknąć szybę w prawych
tylnych drzwiach pasażera65Nastąpiła próba kradzieży66Autoalarm wymaga serwiso‐
wania67Blokada kierownicy wymaga
serwisowania68Wspomaganie układu kierowni‐ czego wymaga serwisowania69Układ zawieszenia wymaga
serwisowania70Układ poziomowania wymaga
serwisowania71Tylna oś wymaga serwisowania74Układ oświetlenia AFL wymaga serwisowania75Klimatyzacja wymaga serwiso‐
wania
