Wskaźniki i przyrządy111PopielniczkiPrzestroga
Popielniczki służą wyłącznie do
gromadzenia popiołu; nie należy
do nich wrzucać łatwopalnych
śmieci.
Przenośną popielniczkę można
umieścić w uchwytach na napoje.
Kontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników
W niektórych wersjach samochodu
po włączeniu zapłonu strzałki
wskaźników na desce rozdzielczej
wykonują pełny obrót (aż do
położenia granicznego).
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
Licznik przebiegu
całkowitego
W dolnym wierszu jest wyświetlany
całkowity przebieg samochodu w kilometrach.
Licznik przebiegu
dziennego W górnym wierszu jest wyświetlana
liczba kilometrów przejechanych od
czasu ostatniego wyzerowania
licznika.

112Wskaźniki i przyrządy

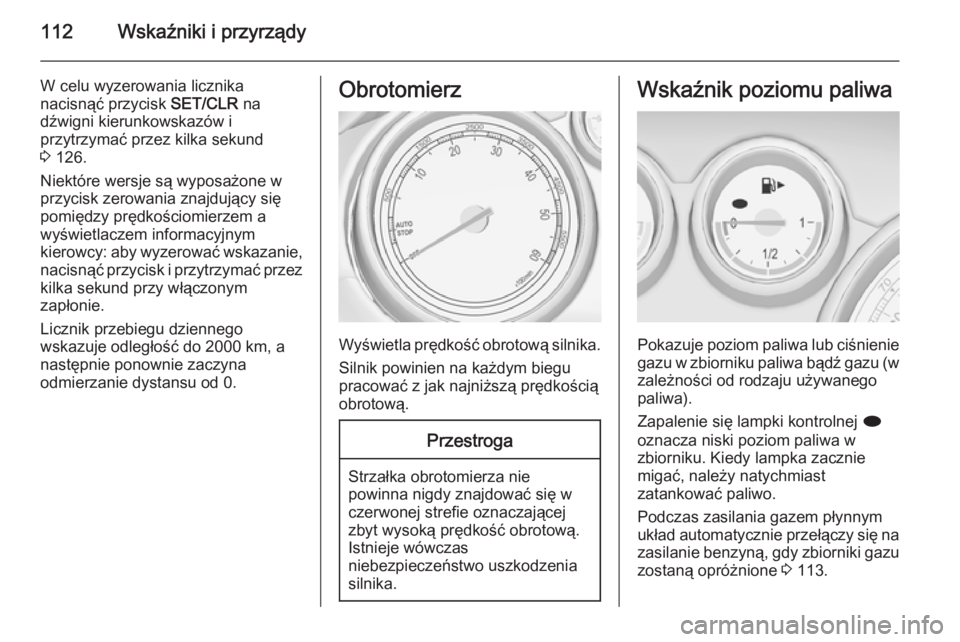

W celu wyzerowania licznika
nacisnąć przycisk SET/CLR na
dźwigni kierunkowskazów i
przytrzymać przez kilka sekund
3 126.
Niektóre wersje są wyposażone w
przycisk zerowania znajdujący się
pomiędzy prędkościomierzem a
wyświetlaczem informacyjnym
kierowcy: aby wyzerować wskazanie, nacisnąć przycisk i przytrzymać przez
kilka sekund przy włączonym
zapłonie.
Licznik przebiegu dziennego
wskazuje odległość do 2000 km, a następnie ponownie zaczyna
odmierzanie dystansu od 0.Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Pokazuje poziom paliwa lub ciśnienie
gazu w zbiorniku paliwa bądź gazu (w zależności od rodzaju używanegopaliwa).
Zapalenie się lampki kontrolnej i
oznacza niski poziom paliwa w
zbiorniku. Kiedy lampka zacznie
migać, należy natychmiast
zatankować paliwo.
Podczas zasilania gazem płynnym
układ automatycznie przełączy się na
zasilanie benzyną, gdy zbiorniki gazu zostaną opróżnione 3 113.

Wskaźniki i przyrządy113
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.
Przełącznik rodzaju paliwa
Zasilanie gazem ziemnym
Nacisnąć przycisk Y, aby przełączyć
między zasilaniem benzyną a
zasilaniem gazem ziemnym.
Aktualnie wybrany rodzaj paliwa jest
sygnalizowany za pomocą diody LED 1 .1 dioda nie świeci=zasilanie gazem
ziemnym.1 dioda świeci=zasilanie benzyną.1 dioda miga=brak możliwości
przełączenia –
pusty zbiornik
jednego rodzaju
paliwa.
W przypadku opróżnienia zbiornika
gazu ziemnego zostanie
automatycznie uaktywniony tryb
zasilania silnika benzyną. Tryb ten
pozostanie aktywny do czasu
wyłączenia zapłonu.
Gaz ziemny 3 232.
Zasilanie gazem płynnym
Naciśnięcie przycisku LPG powoduje
przełączenie między zasilaniem
benzyną a zasilaniem gazem
płynnym. Aktualnie wybrany rodzaj
paliwa jest sygnalizowany za pomocą diody LED 1.
1 dioda nie świeci=zasilanie benzyną1 dioda świeci=zasilanie gazem
płynnym1 dioda miga=brak możliwości
przełączenia –
pusty zbiornik
jednego rodzaju
paliwa

114Wskaźniki i przyrządy
W przypadku opróżnienia zbiornika
gazu płynnego zostanie
automatycznie uaktywniony tryb
zasilania silnika benzyną. Tryb ten
pozostanie aktywny do czasu
wyłączenia zapłonu.
Gaz płynny 3 234.
Wskaźnik temperatury
płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
lewa część
skali=temperatura
robocza silnika nie została jeszcze
osiągniętaśrodkowa
część skali=normalna
temperatura pracy
silnikaprawa część
skali=temperatura jest
zbyt wysokaPrzestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Układ wskazujący zużycie oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
Na wyświetlaczu typu Uplevel-Combi wskaźnik zużycia oleju jest
wyświetlany w części Menu informacji
o pojeździe .
Na wyświetlaczu środkowym zużycie oleju silnikowego pokazywane jest za
pomocą lampki kontrolnej I. Należy
włączyć zapłon bez uruchamiania
silnika.
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu wyświetlenia wskaźnika
zużycia oleju silnikowego:

Wskaźniki i przyrządy115

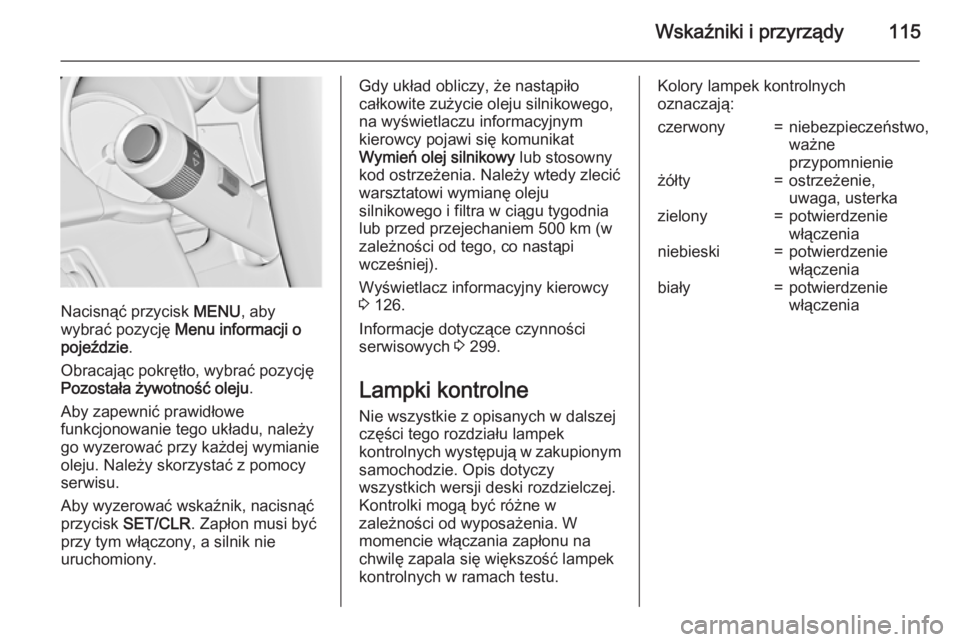

Nacisnąć przycisk MENU, aby
wybrać pozycję Menu informacji o
pojeździe .
Obracając pokrętło, wybrać pozycję
Pozostała żywotność oleju .
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy
go wyzerować przy każdej wymianie oleju. Należy skorzystać z pomocy
serwisu.
Aby wyzerować wskaźnik, nacisnąć
przycisk SET/CLR . Zapłon musi być
przy tym włączony, a silnik nie
uruchomiony.
Gdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego,
na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
Wymień olej silnikowy lub stosowny
kod ostrzeżenia. Należy wtedy zlecić
warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnia
lub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).
Wyświetlacz informacyjny kierowcy
3 126.
Informacje dotyczące czynności
serwisowych 3 299.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Kontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.Kolory lampek kontrolnych
oznaczają:czerwony=niebezpieczeństwo,
ważne
przypomnienieżółty=ostrzeżenie,
uwaga, usterkazielony=potwierdzenie
włączenianiebieski=potwierdzenie
włączeniabiały=potwierdzenie
włączenia

116Wskaźniki i przyrządy

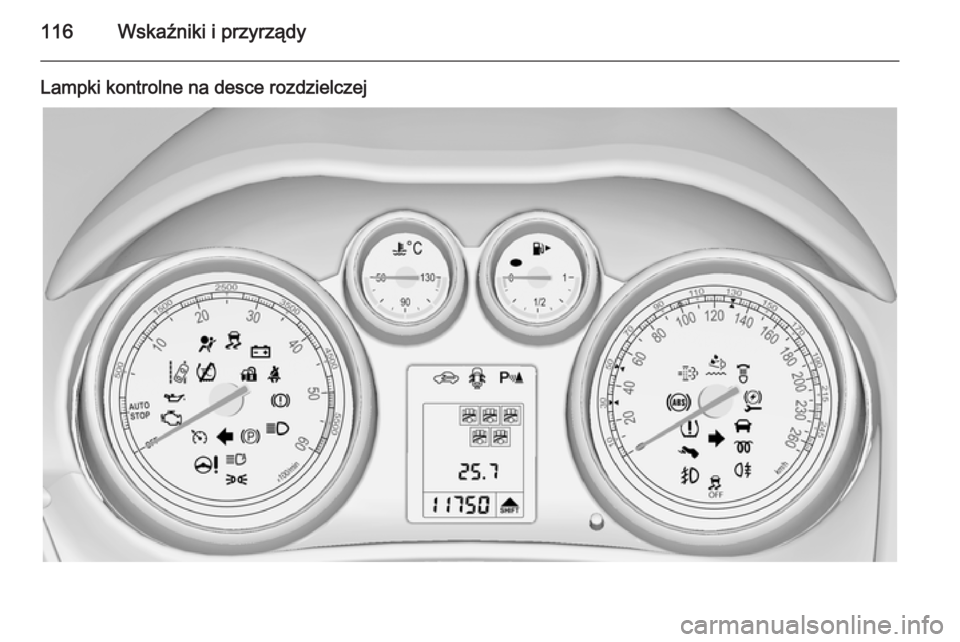

Lampki kontrolne na desce rozdzielczej

Wskaźniki i przyrządy117

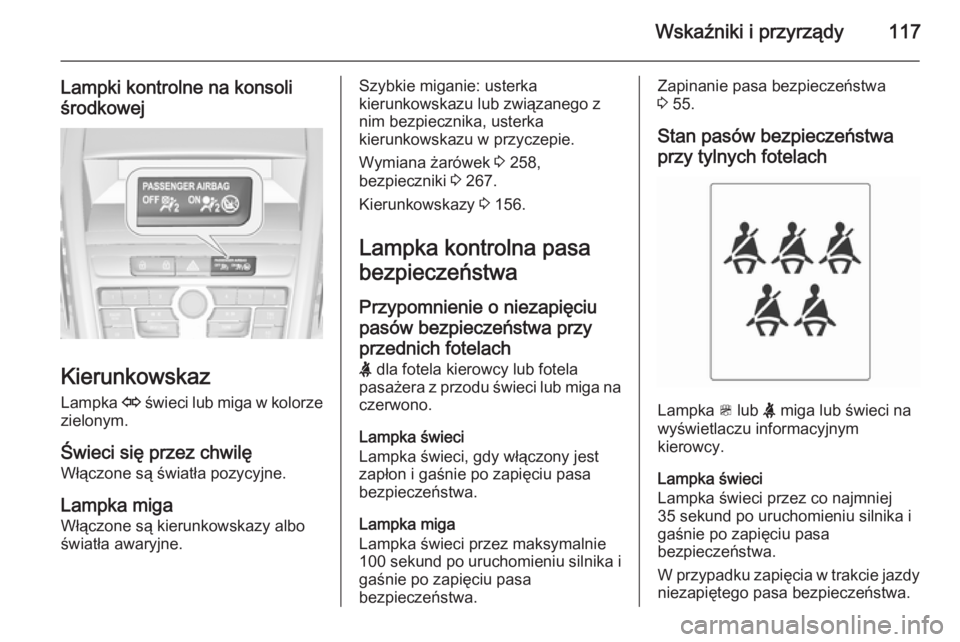

Lampki kontrolne na konsoli
środkowej
Kierunkowskaz
Lampka O świeci lub miga w kolorze
zielonym.
Świeci się przez chwilę Włączone są światła pozycyjne.
Lampka miga Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówek 3 258,
bezpieczniki 3 267.
Kierunkowskazy 3 156.
Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
X dla fotela kierowcy lub fotela
pasażera z przodu świeci lub miga na czerwono.
Lampka świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga
Lampka świeci przez maksymalnie
100 sekund po uruchomieniu silnika i
gaśnie po zapięciu pasa
bezpieczeństwa.Zapinanie pasa bezpieczeństwa 3 55.
Stan pasów bezpieczeństwa
przy tylnych fotelach
Lampka > lub X miga lub świeci na
wyświetlaczu informacyjnym
kierowcy.
Lampka świeci
Lampka świeci przez co najmniej 35 sekund po uruchomieniu silnika i
gaśnie po zapięciu pasa
bezpieczeństwa.
W przypadku zapięcia w trakcie jazdy niezapiętego pasa bezpieczeństwa.

118Wskaźniki i przyrządy
Lampka miga
Po rozpoczęciu jazdy, gdy pas
bezpieczeństwa nie jest zapięty.
Zapinanie pasa bezpieczeństwa
3 55.
Poduszki powietrzne i
napinacze pasów
bezpieczeństwa Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. 4 sekundy. Jeśli lampka w
ogóle nie zaświeci, nie zgaśnie po
4 sekundach bądź nagle zaświeci
podczas jazdy, doszło do usterki w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 54, 3 58.
Wyłączanie poduszek
powietrznych Lampka ON V świeci w kolorze
żółtym.
Lampka świeci się przez ok.
60 sekund po włączeniu zapłonu.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka OFF * świeci w kolorze
żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 61.
9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
