2015 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

Schowki79
1. Obrócić pedały w położeniepokazane na ilustracji i wstawić
rower w przednie uchwyty na
koła.
Upewnić się, że rower stoi
pośrodku uchwytów.
2. Przymocować krótki uchwyt mocujący do ramy roweru.
Obrócić pokrętło w prawo, aby
dokręcić uchwyt.
3. Przymocować oba koła roweru do
uchwytów za pomocą pasków
mocujących.
4. Sprawdzić, czy rower jest dobrze zamocowany.
Przestroga
Upewnić się, że odstęp między
rowerem a nadwoziem pojazdu
wynosi co najmniej 5 cm. Jeśli to
konieczne, poluzować kierownicę
roweru i obrócić w bok.
Zamocowanie przystawki
W przypadku przewożenia więcej niż dwóch rowerów, przystawkę trzeba
zamontować przed zamocowaniem
drugiego roweru.
1. Zamocować przystawkę w tylnym
systemie transportowym w
sposób pokazany na ilustracji.

80Schowki
2.Przekręcić dźwignię (1) do przodu
i przytrzymać, a następnie
opuścić przystawkę (2) z tyłu.
3. Zwolnić dźwignię i sprawdzić, czy
przystawka jest pewnie
zamocowana.4. Przeprowadzić taśmę przymocowaną do przystawki poddźwignią, aby odchylić tylny
system transportowy. Zapiąć
taśmę.
Zamocowanie kolejnych rowerów
Zamocowanie kolejnych rowerów
odbywa się w podobny sposób jak w
przypadku pierwszego roweru.
Trzeba pamiętać o kilku dodatkowych krokach:
1. Przed ustawieniem roweru należy
zawsze rozłożyć uchwyty na koła
następnego roweru, jeśli będą
potrzebne.
2. Zawsze przed ustawieniem roweru obrócić pedały w
odpowiednie położenie.
3. Rowery ustawiać na tylnym systemie transportowym na
przemian, raz w prawo, raz w
lewo.
4. Kolejny rower ustawiać w jednej linii z zamocowanym poprzednio.
Piasty kół rowerów nie mogą się
stykać.
5. Rowery mocować za pomocą uchwytów i pasków mocujących,w sposób opisany dla pierwszego
roweru. Uchwyty mocujące
należy montować równolegle.

Schowki81

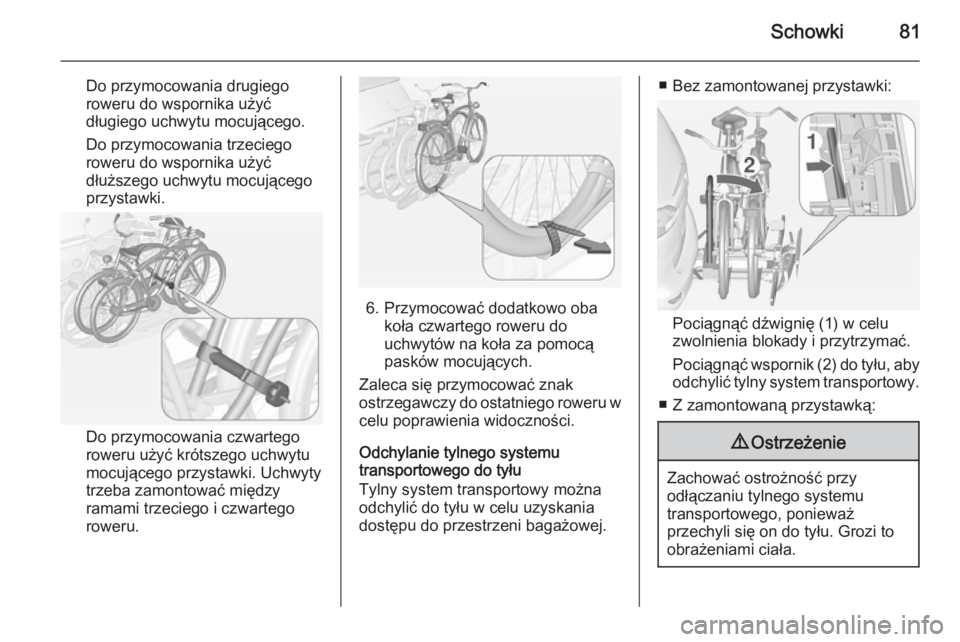

Do przymocowania drugiego
roweru do wspornika użyć
długiego uchwytu mocującego.
Do przymocowania trzeciego
roweru do wspornika użyć
dłuższego uchwytu mocującego
przystawki.
Do przymocowania czwartego
roweru użyć krótszego uchwytu
mocującego przystawki. Uchwyty
trzeba zamontować między ramami trzeciego i czwartego
roweru.
6. Przymocować dodatkowo oba koła czwartego roweru do
uchwytów na koła za pomocą
pasków mocujących.
Zaleca się przymocować znak
ostrzegawczy do ostatniego roweru w celu poprawienia widoczności.
Odchylanie tylnego systemu
transportowego do tyłu
Tylny system transportowy można
odchylić do tyłu w celu uzyskania
dostępu do przestrzeni bagażowej.
■ Bez zamontowanej przystawki:
Pociągnąć dźwignię (1) w celu
zwolnienia blokady i przytrzymać.
Pociągnąć wspornik (2) do tyłu, aby
odchylić tylny system transportowy.
■ Z zamontowaną przystawką:
9 Ostrzeżenie
Zachować ostrożność przy
odłączaniu tylnego systemu
transportowego, ponieważ
przechyli się on do tyłu. Grozi to
obrażeniami ciała.

82Schowki
Przytrzymać ramę (1) ostatniego
roweru jedną ręką i pociągnąć pętlę
(2) w celu zwolnienia blokady.
Przytrzymać tylny rower obiema
rękami i odchylić tylny system
transportowy do tyłu.
W celu poprawienia widoczności,
tylne światła samochodu zostają
włączone na czas odchylenia tylnego
systemu transportowego do tyłu.
9 Ostrzeżenie
Przy składaniu tylnego systemu
transportowego upewnić się, że
został bezpiecznie zamocowany.
Zdejmowanie rowerów
Rozpiąć paski na obu kołach roweru.
Obrócić pokrętło w lewo i zdjąć
uchwyty mocujące.
Odłączanie przystawki
Odłączyć przystawkę przed zdjęciem ostatniego roweru pozostającego natylnym systemie transportowym.
1. Złożyć uchwyty na koła.
2. Odpiąć taśmę.
3. Przekręcić dźwignię (1) do przodu
i przytrzymać.
4. Podnieść przystawkę (2) z tyłu i zdjąć.

Schowki83

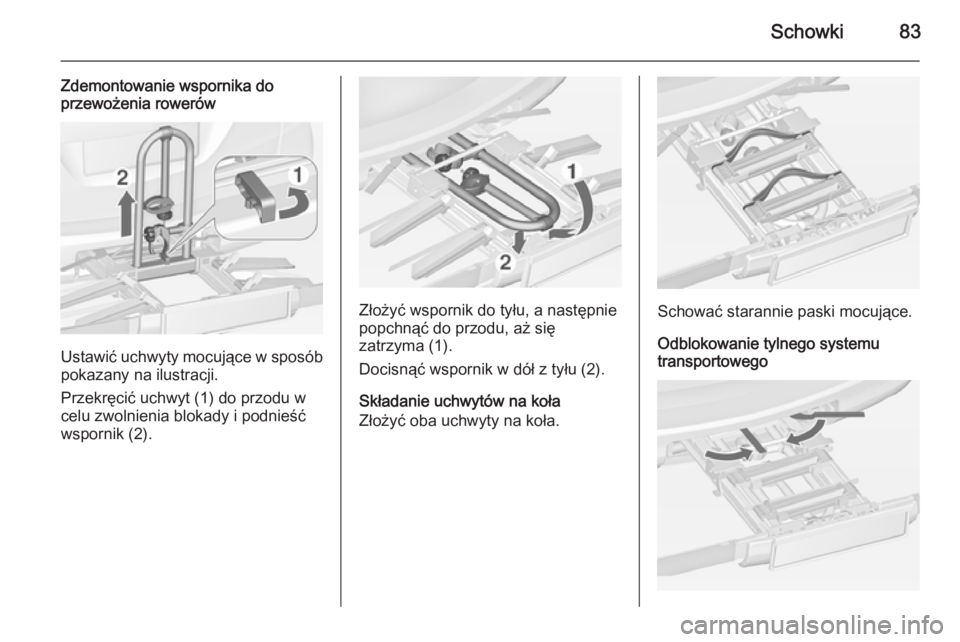

Zdemontowanie wspornika do
przewożenia rowerów
Ustawić uchwyty mocujące w sposób
pokazany na ilustracji.
Przekręcić uchwyt (1) do przodu w
celu zwolnienia blokady i podnieść
wspornik (2).
Złożyć wspornik do tyłu, a następnie
popchnąć do przodu, aż się
zatrzyma (1).
Docisnąć wspornik w dół z tyłu (2).
Składanie uchwytów na koła
Złożyć oba uchwyty na koła.Schować starannie paski mocujące.
Odblokowanie tylnego systemu
transportowego

84Schowki

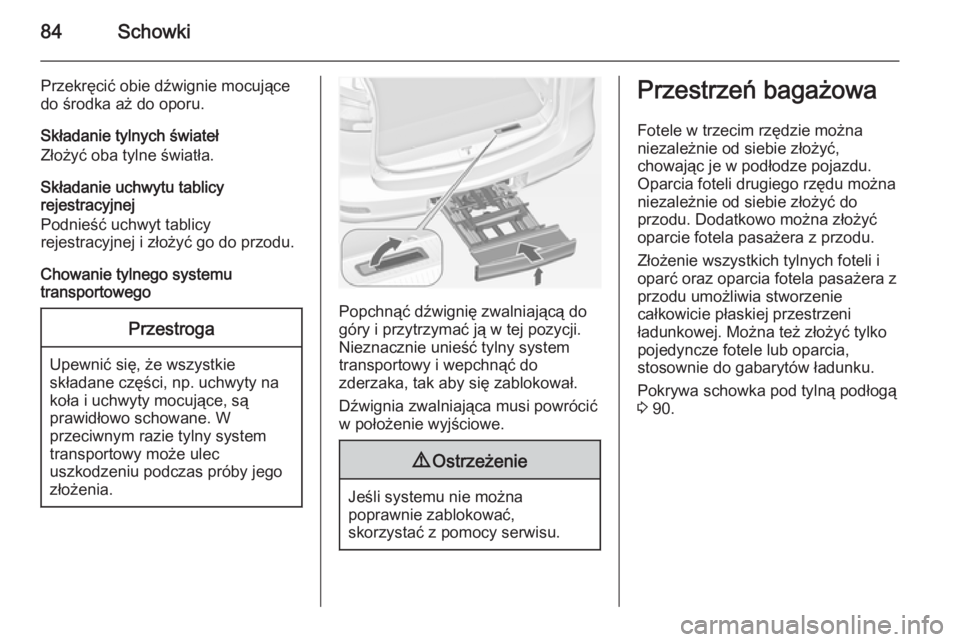

Przekręcić obie dźwignie mocujące
do środka aż do oporu.
Składanie tylnych świateł
Złożyć oba tylne światła.
Składanie uchwytu tablicy
rejestracyjnej
Podnieść uchwyt tablicy
rejestracyjnej i złożyć go do przodu.
Chowanie tylnego systemu
transportowegoPrzestroga
Upewnić się, że wszystkie
składane części, np. uchwyty na
koła i uchwyty mocujące, są
prawidłowo schowane. W
przeciwnym razie tylny system
transportowy może ulec
uszkodzeniu podczas próby jego
złożenia.
Popchnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Nieznacznie unieść tylny system
transportowy i wepchnąć do
zderzaka, tak aby się zablokował.
Dźwignia zwalniająca musi powrócić
w położenie wyjściowe.
9 Ostrzeżenie
Jeśli systemu nie można
poprawnie zablokować,
skorzystać z pomocy serwisu.
Przestrzeń bagażowa
Fotele w trzecim rzędzie można
niezależnie od siebie złożyć,
chowając je w podłodze pojazdu.
Oparcia foteli drugiego rzędu można
niezależnie od siebie złożyć do
przodu. Dodatkowo można złożyć
oparcie fotela pasażera z przodu.
Złożenie wszystkich tylnych foteli i
oparć oraz oparcia fotela pasażera z
przodu umożliwia stworzenie
całkowicie płaskiej przestrzeni
ładunkowej. Można też złożyć tylko
pojedyncze fotele lub oparcia,
stosownie do gabarytów ładunku.
Pokrywa schowka pod tylną podłogą
3 90.

Schowki859Ostrzeżenie
Podczas regulowania lub
składania foteli lub oparć trzymać
ręce i nogi z dala od
przemieszczających się
elementów.
Nie przechowywać żadnych
przedmiotów pod fotelami.
Prowadzić pojazd tylko przy
zablokowanych fotelach i
oparciach.
Przestroga
Przed rozłożeniem lub złożeniem
foteli należy usunąć wszystkie
elementy z bocznych prowadnic i zaczepów stabilizacyjnych.
Zaczepy stabilizacyjne muszą być schowane.
Składanie foteli w trzecim
rzędzie ■ Popchnąć zagłówek w dół, naciskając przycisk zwalniania
blokady 3 39.■ Wsunąć sprzączkę pasa
bezpieczeństwa po każdej stronie
w kieszeń zamocowaną na pasie.

86Schowki

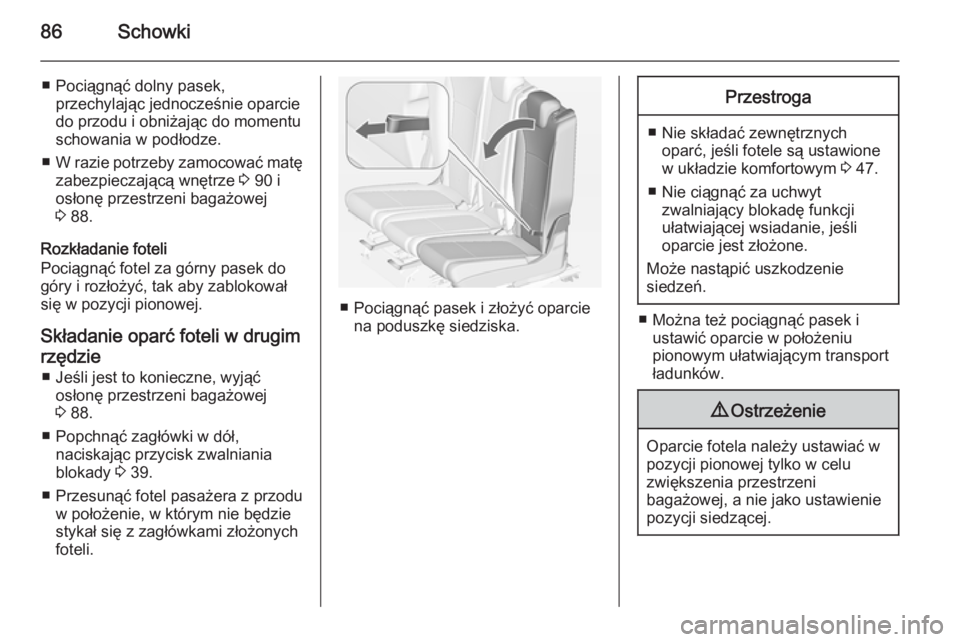

■ Pociągnąć dolny pasek,przechylając jednocześnie oparcie
do przodu i obniżając do momentu
schowania w podłodze.
■ W razie potrzeby zamocować matę
zabezpieczającą wnętrze 3 90 i
osłonę przestrzeni bagażowej
3 88.
Rozkładanie foteli
Pociągnąć fotel za górny pasek do góry i rozłożyć, tak aby zablokował
się w pozycji pionowej.
Składanie oparć foteli w drugim
rzędzie ■ Jeśli jest to konieczne, wyjąć osłonę przestrzeni bagażowej
3 88.
■ Popchnąć zagłówki w dół, naciskając przycisk zwalnianiablokady 3 39.
■ Przesunąć fotel pasażera z przodu w położenie, w którym nie będzie
stykał się z zagłówkami złożonych foteli.
■ Pociągnąć pasek i złożyć oparcie na poduszkę siedziska.
Przestroga
■ Nie składać zewnętrznychoparć, jeśli fotele są ustawione
w układzie komfortowym 3 47.
■ Nie ciągnąć za uchwyt zwalniający blokadę funkcji
ułatwiającej wsiadanie, jeśli
oparcie jest złożone.
Może nastąpić uszkodzenie
siedzeń.
■ Można też pociągnąć pasek i ustawić oparcie w położeniu
pionowym ułatwiającym transport
ładunków.
9 Ostrzeżenie
Oparcie fotela należy ustawiać w
pozycji pionowej tylko w celu
zwiększenia przestrzeni
bagażowej, a nie jako ustawienie
pozycji siedzącej.
