2015 OPEL COMBO Instrukcja obsługi (in Polish)

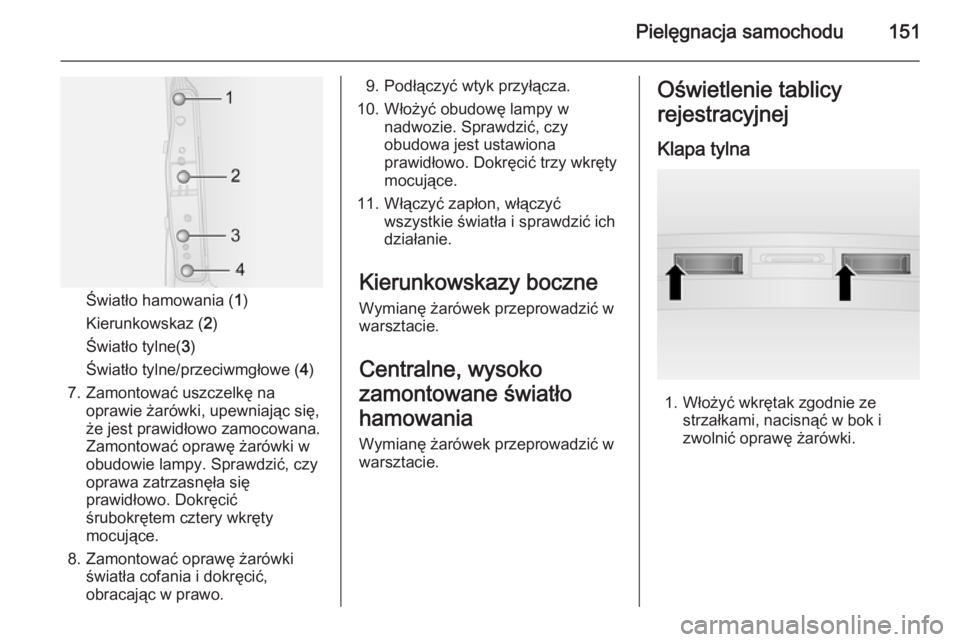

Pielęgnacja samochodu151
Światło hamowania (1)
Kierunkowskaz ( 2)
Światło tylne( 3)
Światło tylne/przeciwmgłowe ( 4)
7. Zamontować uszczelkę na oprawie żarówki, upewniając się,
że jest prawidłowo zamocowana.
Zamontować oprawę żarówki w
obudowie lampy. Sprawdzić, czy
oprawa zatrzasnęła się
prawidłowo. Dokręcić
śrubokrętem cztery wkręty
mocujące.
8. Zamontować oprawę żarówki światła cofania i dokręcić,
obracając w prawo.
9. Podłączyć wtyk przyłącza.
10. Włożyć obudowę lampy w nadwozie. Sprawdzić, czy
obudowa jest ustawiona
prawidłowo. Dokręcić trzy wkręty
mocujące.
11. Włączyć zapłon, włączyć wszystkie światła i sprawdzić ich
działanie.
Kierunkowskazy boczne
Wymianę żarówek przeprowadzić w
warsztacie.
Centralne, wysoko
zamontowane światło
hamowania
Wymianę żarówek przeprowadzić w
warsztacie.Oświetlenie tablicy
rejestracyjnej
Klapa tylna
1. Włożyć wkrętak zgodnie ze strzałkami, nacisnąć w bok i
zwolnić oprawę żarówki.

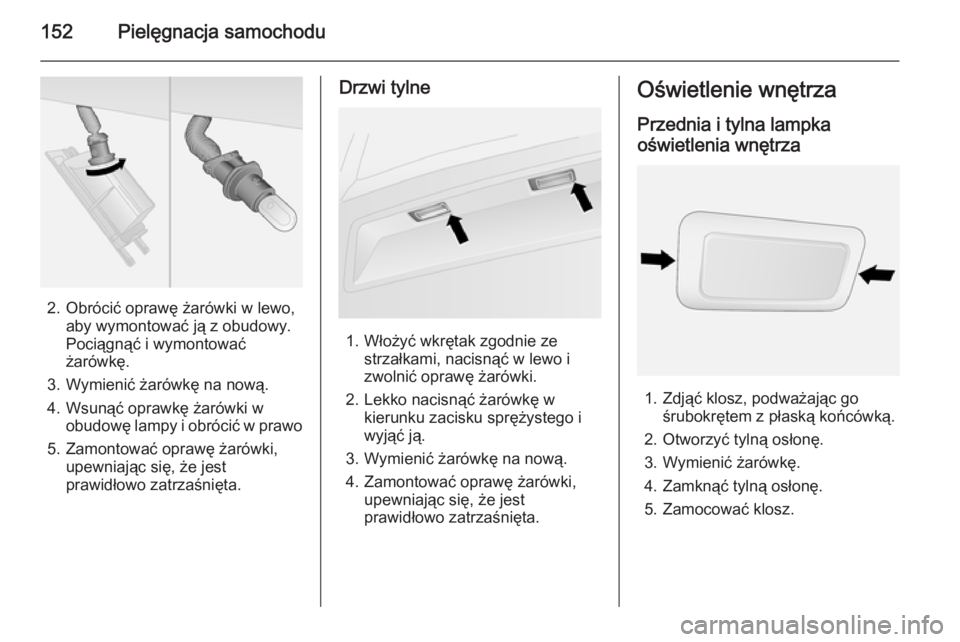

152Pielęgnacja samochodu
2. Obrócić oprawę żarówki w lewo,aby wymontować ją z obudowy.
Pociągnąć i wymontować
żarówkę.
3. Wymienić żarówkę na nową.
4. Wsunąć oprawkę żarówki w obudowę lampy i obrócić w prawo
5. Zamontować oprawę żarówki, upewniając się, że jest
prawidłowo zatrzaśnięta.
Drzwi tylne
1. Włożyć wkrętak zgodnie ze strzałkami, nacisnąć w lewo i
zwolnić oprawę żarówki.
2. Lekko nacisnąć żarówkę w kierunku zacisku sprężystego i
wyjąć ją.
3. Wymienić żarówkę na nową. 4. Zamontować oprawę żarówki, upewniając się, że jest
prawidłowo zatrzaśnięta.
Oświetlenie wnętrza
Przednia i tylna lampka
oświetlenia wnętrza
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Otworzyć tylną osłonę.
3. Wymienić żarówkę.
4. Zamknąć tylną osłonę.
5. Zamocować klosz.

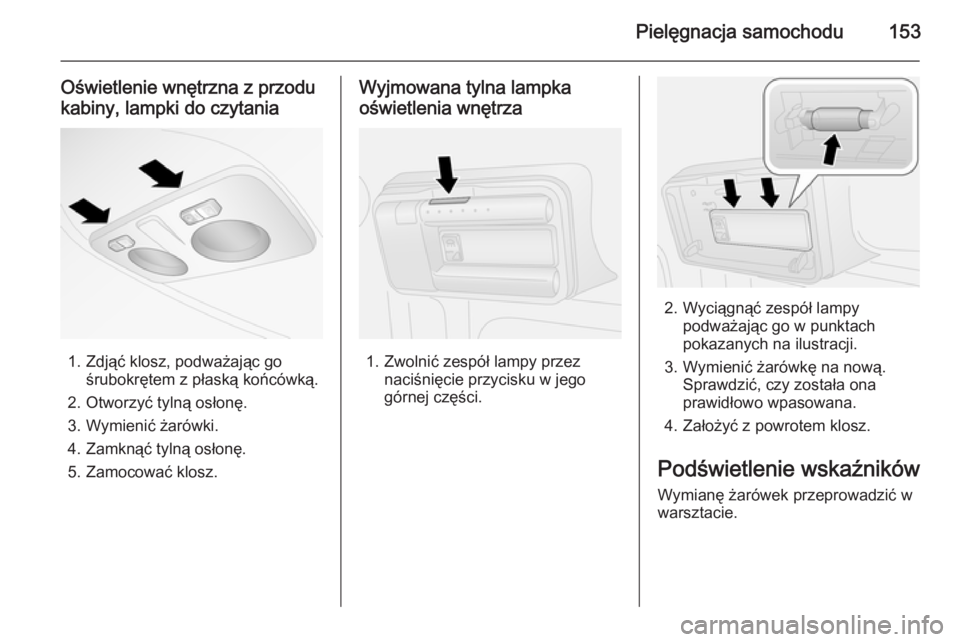

Pielęgnacja samochodu153
Oświetlenie wnętrzna z przodu
kabiny, lampki do czytania
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Otworzyć tylną osłonę.
3. Wymienić żarówki.
4. Zamknąć tylną osłonę.
5. Zamocować klosz.
Wyjmowana tylna lampka
oświetlenia wnętrza
1. Zwolnić zespół lampy przez naciśnięcie przycisku w jego
górnej części.
2. Wyciągnąć zespół lampy podważając go w punktach
pokazanych na ilustracji.
3. Wymienić żarówkę na nową. Sprawdzić, czy została ona
prawidłowo wpasowana.
4. Założyć z powrotem klosz.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.

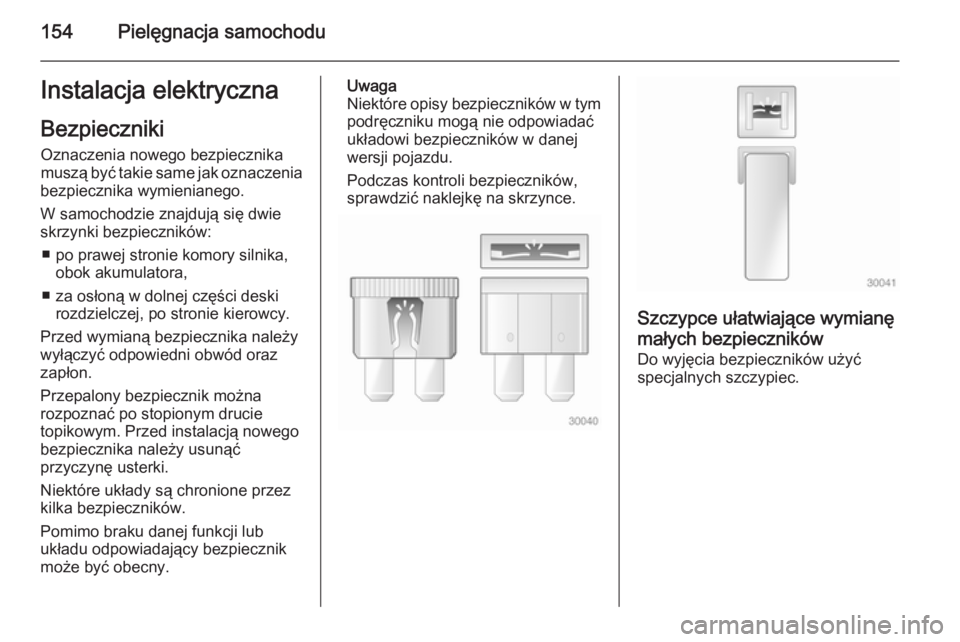

154Pielęgnacja samochoduInstalacja elektrycznaBezpiecznikiOznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
■ po prawej stronie komory silnika, obok akumulatora,
■ za osłoną w dolnej części deski rozdzielczej, po stronie kierowcy.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Uwaga
Niektóre opisy bezpieczników w tym podręczniku mogą nie odpowiadać
układowi bezpieczników w danej
wersji pojazdu.
Podczas kontroli bezpieczników,
sprawdzić naklejkę na skrzynce.
Szczypce ułatwiające wymianę
małych bezpieczników
Do wyjęcia bezpieczników użyć
specjalnych szczypiec.

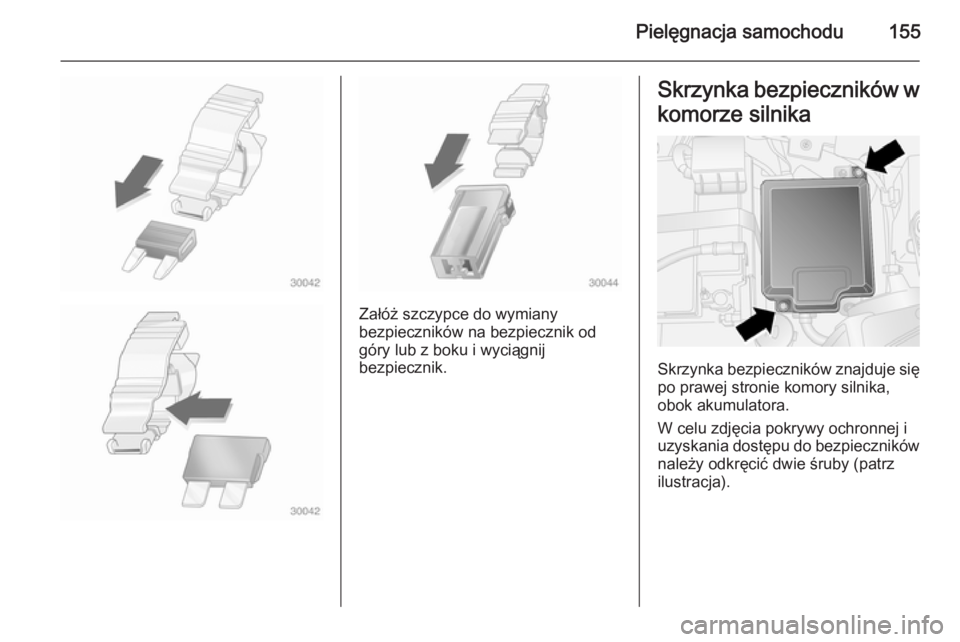

Pielęgnacja samochodu155
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się po prawej stronie komory silnika,
obok akumulatora.
W celu zdjęcia pokrywy ochronnej i
uzyskania dostępu do bezpieczników
należy odkręcić dwie śruby (patrz
ilustracja).

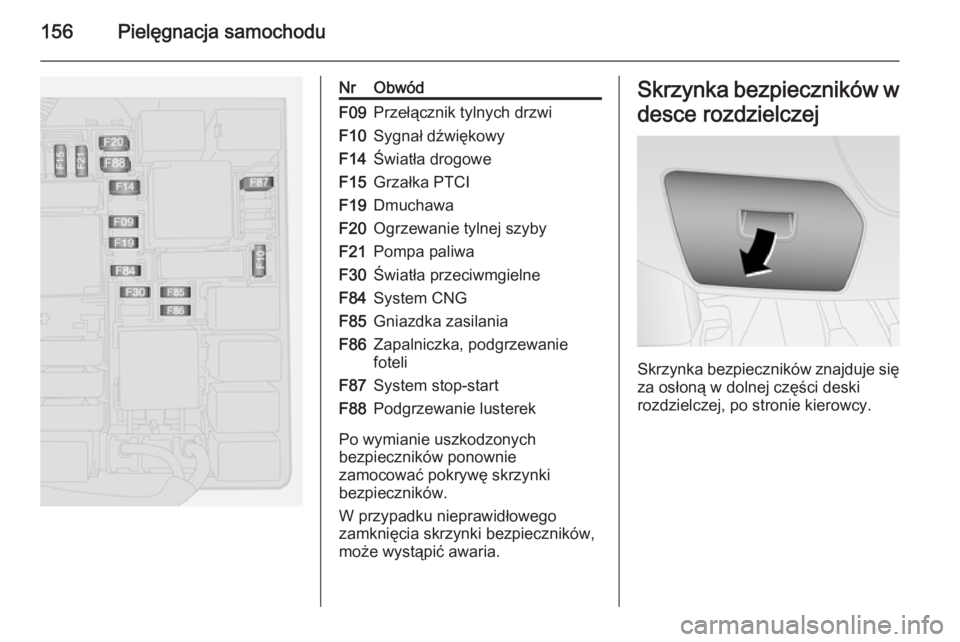

156Pielęgnacja samochodu
NrObwódF09Przełącznik tylnych drzwiF10Sygnał dźwiękowyF14Światła drogoweF15Grzałka PTCIF19DmuchawaF20Ogrzewanie tylnej szybyF21Pompa paliwaF30Światła przeciwmgielneF84System CNGF85Gniazdka zasilaniaF86Zapalniczka, podgrzewanie
foteliF87System stop-startF88Podgrzewanie lusterek
Po wymianie uszkodzonych
bezpieczników ponownie
zamocować pokrywę skrzynki
bezpieczników.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się za osłoną w dolnej części deski
rozdzielczej, po stronie kierowcy.

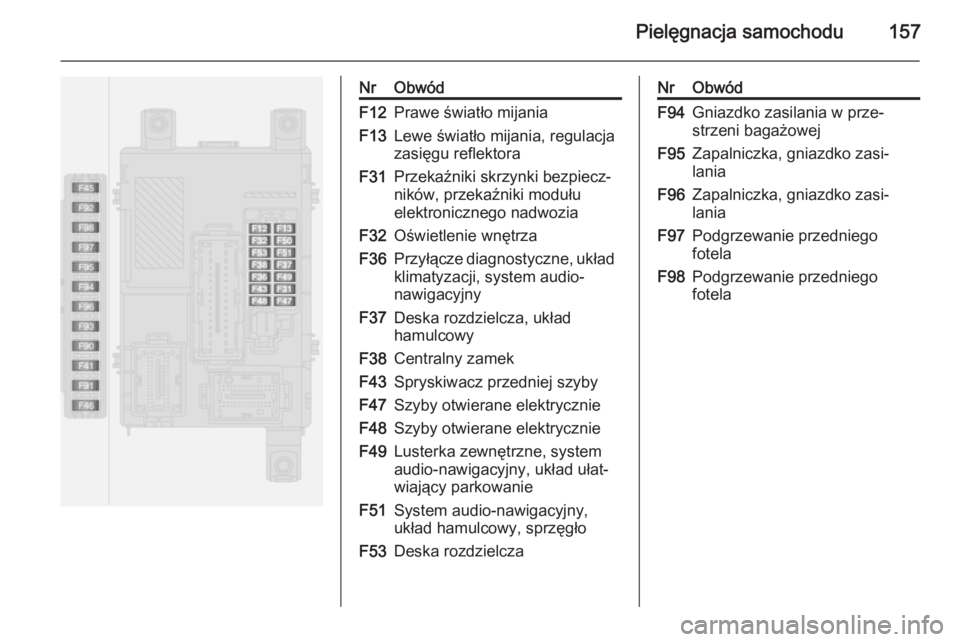

Pielęgnacja samochodu157
NrObwódF12Prawe światło mijaniaF13Lewe światło mijania, regulacja
zasięgu reflektoraF31Przekaźniki skrzynki bezpiecz‐
ników, przekaźniki modułu
elektronicznego nadwoziaF32Oświetlenie wnętrzaF36Przyłącze diagnostyczne, układ klimatyzacji, system audio-
nawigacyjnyF37Deska rozdzielcza, układ
hamulcowyF38Centralny zamekF43Spryskiwacz przedniej szybyF47Szyby otwierane elektrycznieF48Szyby otwierane elektrycznieF49Lusterka zewnętrzne, system
audio-nawigacyjny, układ ułat‐
wiający parkowanieF51System audio-nawigacyjny,
układ hamulcowy, sprzęgłoF53Deska rozdzielczaNrObwódF94Gniazdko zasilania w prze‐
strzeni bagażowejF95Zapalniczka, gniazdko zasi‐
laniaF96Zapalniczka, gniazdko zasi‐
laniaF97Podgrzewanie przedniego
fotelaF98Podgrzewanie przedniego
fotela

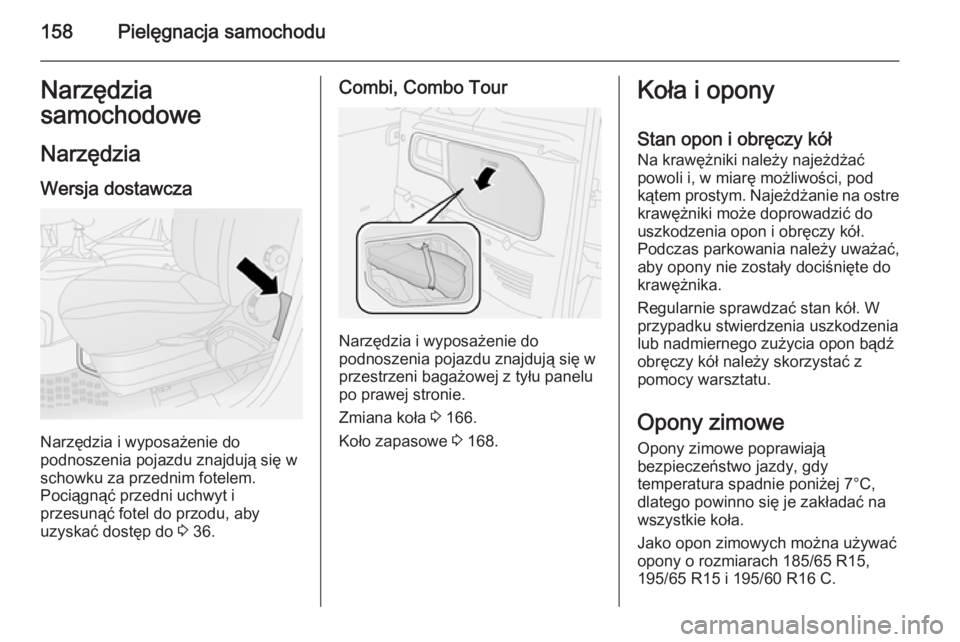

158Pielęgnacja samochoduNarzędzia
samochodowe
Narzędzia Wersja dostawcza
Narzędzia i wyposażenie do
podnoszenia pojazdu znajdują się w
schowku za przednim fotelem.
Pociągnąć przedni uchwyt i
przesunąć fotel do przodu, aby
uzyskać dostęp do 3 36.
Combi, Combo Tour
Narzędzia i wyposażenie do
podnoszenia pojazdu znajdują się w
przestrzeni bagażowej z tyłu panelu
po prawej stronie.
Zmiana koła 3 166.
Koło zapasowe 3 168.
Koła i opony
Stan opon i obręczy kół Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7°C,
dlatego powinno się je zakładać na
wszystkie koła.
Jako opon zimowych można używać
opony o rozmiarach 185/65 R15,
195/65 R15 i 195/60 R16 C.
