Wskaźniki i przyrządy79
Lampka kontrolna w konsoli
dachowej
Wyłączenie poduszek powietrznych
3 49, 3 80.
Ostrzeżenia typowe
Lampka 9 świeci w kolorze żółtym.
W niektórych wariantach modelu
lampka kontrolna 9 może świecić
niezależnie lub razem z Æ, t , Z lub
r .
Jeśli 9 świeci wraz z I,
niezwłocznie wyłączyć silnik i
skorzystać z pomocy warsztatu.
W niektórych wersjach na
wyświetlaczu informacyjnym
kierowcy może również pojawić się
komunikat ostrzegawczy 3 87.
9 zapala się też w przypadku
uruchomienia wyłącznika
odcinającego dopływ paliwa lub
wykrycia usterki w czujniku ciśnienia
oleju silnikowego. Należy zwrócić się
do warsztatu.
Układ odcinający dopływ paliwa
3 94.
Kierunkowskaz
2 lub 3 miga na zielono.
Lampka miga
Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówki 3 148,
bezpieczniki 3 154.
Kierunkowskazy 3 100.Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa na przednich fotelach
X dla fotela kierowcy i/lub fotela
pasażera z przodu świeci lub miga na czerwono.
Lampka świeci
Po włączeniu zapłonu lampka
kontrolna X przez chwilę świeci, jeśli
pas bezpieczeństwa kierowcy i/lub
pasażera z przodu nie jest zapięty.
Dodatkowo przez kilka sekund
słychać ostrzeżenie akustyczne.
Lampka miga
Podczas jazdy lampka X zaczyna
migać i przez 90 sekund rozlega się
ostrzeżenie akustyczne; sygnalizacja
zostaje wyłączona w momencie
zapięcia przednich pasów
bezpieczeństwa.
Zapinanie pasa bezpieczeństwa
3 42.

80Wskaźniki i przyrządy9Ostrzeżenie
Pasy bezpieczeństwa należy
zapinać przed każdą jazdą.
Osoby bez zapiętych pasów
bezpieczeństwa w razie wypadku
narażają na ciężkie obrażenia nie
tylko siebie, lecz również innych
pasażerów oraz kierowcę.
Aby wyłączyć funkcję przypomnienia
o niezapięciu pasów
bezpieczeństwa, należy zwrócić się
do warsztatu. Ostrzeżenie
akustyczne o niezapięciu pasów
bezpieczeństwa można ponownie
włączyć za pomocą wyświetlacza informacyjnego kierowcy 3 87.
Uwaga
Głośność ostrzeżenia akustycznego można też wyregulować za pomocą
wyświetlacza informacyjnego
kierowcy 3 87.
Poduszki powietrzne i
napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. 4 sekundy. Jeśli lampka w
ogóle nie zaświeci, nie zgaśnie po
4 sekundach bądź nagle zaświeci
podczas jazdy, doszło do usterki w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 40, 3 44.
Wyłączanie poduszek
powietrznych
Lampka * świeci w kolorze żółtym.
Przy aktywnej poduszce
powietrznej przedniego
pasażera:
Po włączeniu zapłonu, lampka *
świeci się przez około 4 sekundy, potem miga przez następne
4 sekundy i gaśnie.
Przy nieaktywnej poduszce
powietrznej przedniego
pasażera:
* świeci ciągle na żółto.
Wyłączenie poduszek powietrznych
3 49.

Wskaźniki i przyrządy819Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator nie jest ładowany.
Mogło nastąpić przerwanie
chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli
emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Układ hamulcowy
Lampka R świeci w kolorze
czerwonym.
Lampka świeci, gdy zwolniony jest hamulec postojowy, w razie zbyt
niskiego poziomu płynu
hamulcowego 3 145.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Świeci w przypadku awarii
podciśnieniowego wspomagania
hamulców; pedał hamulca po
naciśnięciu stawia duży opór (staje

82Wskaźniki i przyrządy
się „sztywny”). Jednak układ
hamulcowy działa nadal, lecz ze
zmniejszonym wspomaganiem.
Obracanie kierownicą wymaga
znacznie większej siły.
Lampka świeci także, gdy włączony
jest zapłon, a hamulec postojowy jest zaciągnięty 3 126.
Zużycie klocków
hamulcowych
Lampka F świeci w kolorze żółtym.
Klocki hamulców przednich są
zużyte, należy niezwłocznie
skorzystać z pomocy warsztatu.
Układ ABS Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działanadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 126.
Skrzynia biegów Lampka s świeci w kolorze
czerwonym.
Świeci, gdy występuje usterka w
skrzyni biegów.
Na wyświetlaczu informacyjnym
kierowcy 3 87 może również
pojawić się komunikat ostrzegawczy
w połączeniu z ostrzeżeniem
akustycznym.
Jazdę można kontynuować, zachowując ostrożność i rozwagę.
Przyczynę usterki należy jak
najszybciej usunąć w warsztacie.
Manualno-automatyczna skrzynia
biegów 3 121.Zmiana biegu na wyższy
Gdy zalecana jest zmiana biegu wcelu obniżenia zużycia paliwa, na
wyświetlaczu informacyjnym
kierowcy zapala się lampka [ lub Ò
3 87.
System Hill Start Assist Lampka Z świeci w kolorze żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Jeżeli lampka kontrolna nie zgaśnie
po kilku sekundach lub zapali się
podczas jazdy, oznacza to usterkę
systemu Hill Start Assist. W celu
usunięcia usterki zwrócić się do
warsztatu.
Może też zaświecić się lampka
kontrolna usterki układu stabilizacji
toru jazdy (ESP) x 3 83 wraz z
lampką Z.
W niektórych wariantach modelu
może również zaświecić się 9, jeśli
lampka kontrolna Z nie jest
dostępna. W niektórych wersjach na

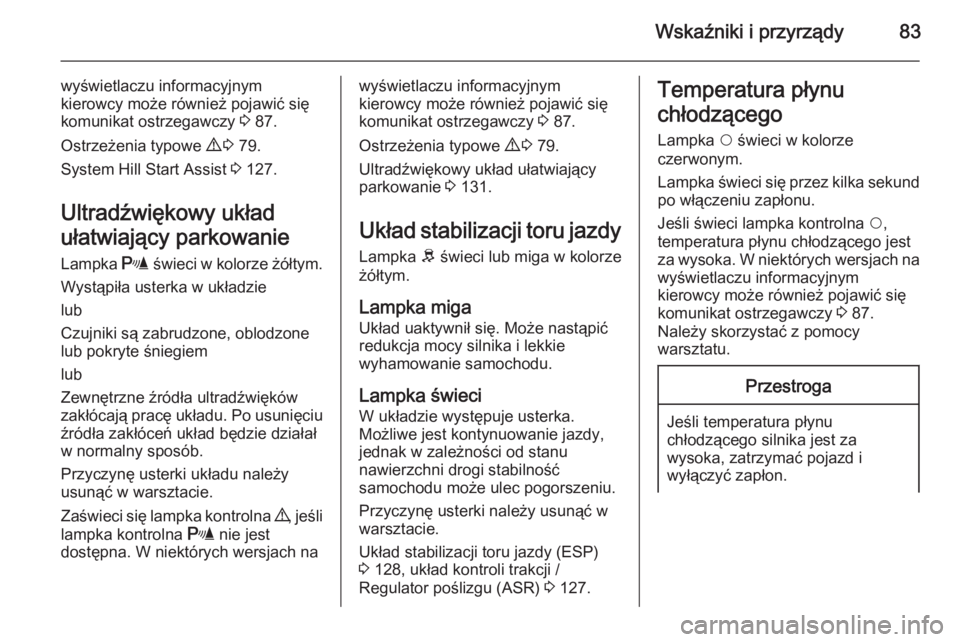

Wskaźniki i przyrządy83
wyświetlaczu informacyjnym
kierowcy może również pojawić się
komunikat ostrzegawczy 3 87.
Ostrzeżenia typowe 9 3 79.
System Hill Start Assist 3 127.
Ultradźwiękowy układ
ułatwiający parkowanie
Lampka r świeci w kolorze żółtym.
Wystąpiła usterka w układzie
lub
Czujniki są zabrudzone, oblodzone
lub pokryte śniegiem
lub
Zewnętrzne źródła ultradźwięków
zakłócają pracę układu. Po usunięciu źródła zakłóceń układ będzie działałw normalny sposób.
Przyczynę usterki układu należy
usunąć w warsztacie.
Zaświeci się lampka kontrolna 9, jeśli
lampka kontrolna r nie jest
dostępna. W niektórych wersjach nawyświetlaczu informacyjnym
kierowcy może również pojawić się
komunikat ostrzegawczy 3 87.
Ostrzeżenia typowe 9 3 79.
Ultradźwiękowy układ ułatwiający parkowanie 3 131.
Układ stabilizacji toru jazdy Lampka R świeci lub miga w kolorze
żółtym.
Lampka miga Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Lampka świeci
W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Układ stabilizacji toru jazdy (ESP)
3 128, układ kontroli trakcji /
Regulator poślizgu (ASR) 3 127.Temperatura płynu
chłodzącego Lampka $ świeci w kolorze
czerwonym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu.
Jeśli świeci lampka kontrolna $,
temperatura płynu chłodzącego jest za wysoka. W niektórych wersjach na wyświetlaczu informacyjnym
kierowcy może również pojawić się
komunikat ostrzegawczy 3 87.
Należy skorzystać z pomocy
warsztatu.Przestroga
Jeśli temperatura płynu
chłodzącego silnika jest za
wysoka, zatrzymać pojazd i
wyłączyć zapłon.

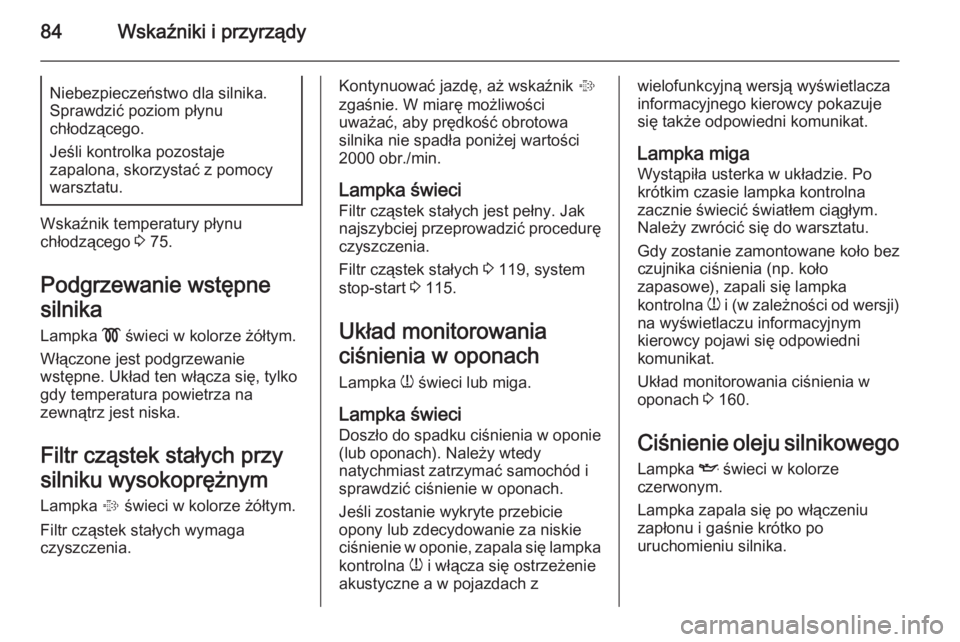

84Wskaźniki i przyrządyNiebezpieczeństwo dla silnika.
Sprawdzić poziom płynu
chłodzącego.
Jeśli kontrolka pozostaje
zapalona, skorzystać z pomocy
warsztatu.
Wskaźnik temperatury płynu
chłodzącego 3 75.
Podgrzewanie wstępne silnika Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Filtr cząstek stałych przy
silniku wysokoprężnym
Lampka % świeci w kolorze żółtym.
Filtr cząstek stałych wymaga
czyszczenia.
Kontynuować jazdę, aż wskaźnik %
zgaśnie. W miarę możliwości
uważać, aby prędkość obrotowa
silnika nie spadła poniżej wartości
2000 obr./min.
Lampka świeci Filtr cząstek stałych jest pełny. Jaknajszybciej przeprowadzić procedurę
czyszczenia.
Filtr cząstek stałych 3 119, system
stop-start 3 115.
Układ monitorowania
ciśnienia w oponach
Lampka w świeci lub miga.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Jeśli zostanie wykryte przebicie
opony lub zdecydowanie za niskie
ciśnienie w oponie, zapala się lampka
kontrolna w i włącza się ostrzeżenie
akustyczne a w pojazdach zwielofunkcyjną wersją wyświetlacza
informacyjnego kierowcy pokazuje
się także odpowiedni komunikat.
Lampka miga
Wystąpiła usterka w układzie. Po krótkim czasie lampka kontrolna
zacznie świecić światłem ciągłym.
Należy zwrócić się do warsztatu.
Gdy zostanie zamontowane koło bez
czujnika ciśnienia (np. koło
zapasowe), zapali się lampka
kontrolna w i (w zależności od wersji)
na wyświetlaczu informacyjnym
kierowcy pojawi się odpowiedni
komunikat.
Układ monitorowania ciśnienia w
oponach 3 160.
Ciśnienie oleju silnikowego Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.

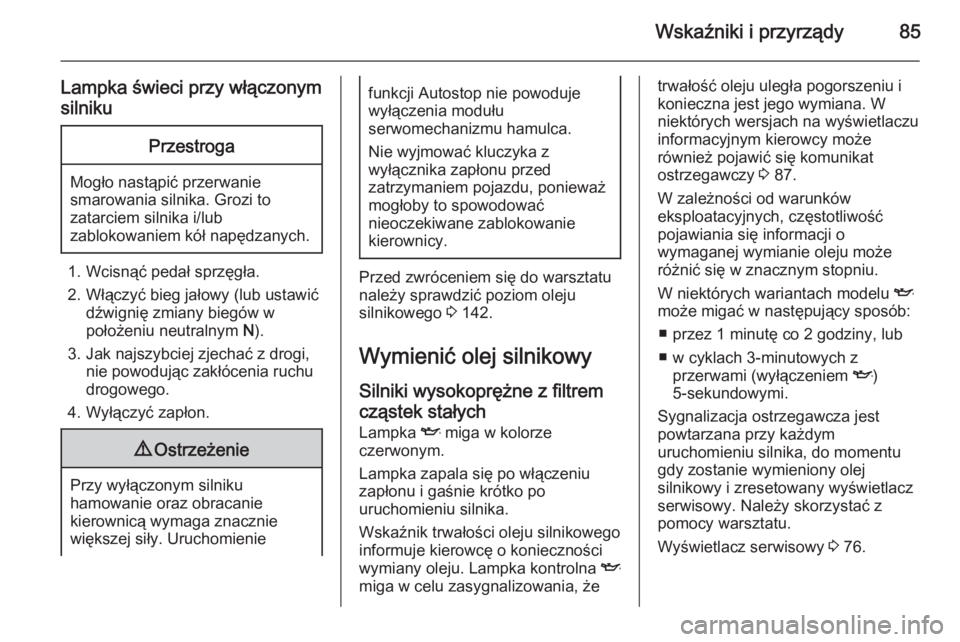

Wskaźniki i przyrządy85
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Włączyć bieg jałowy (lub ustawić dźwignię zmiany biegów w
położeniu neutralnym N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 142.
Wymienić olej silnikowy Silniki wysokoprężne z filtrem
cząstek stałych
Lampka I miga w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Wskaźnik trwałości oleju silnikowego informuje kierowcę o konieczności
wymiany oleju. Lampka kontrolna I
miga w celu zasygnalizowania, że
trwałość oleju uległa pogorszeniu i
konieczna jest jego wymiana. W
niektórych wersjach na wyświetlaczu
informacyjnym kierowcy może
również pojawić się komunikat
ostrzegawczy 3 87.
W zależności od warunków
eksploatacyjnych, częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju może
różnić się w znacznym stopniu.
W niektórych wariantach modelu I
może migać w następujący sposób:
■ przez 1 minutę co 2 godziny, lub
■ w cyklach 3-minutowych z przerwami (wyłączeniem I)
5-sekundowymi.
Sygnalizacja ostrzegawcza jest
powtarzana przy każdym
uruchomieniu silnika, do momentu
gdy zostanie wymieniony olej
silnikowy i zresetowany wyświetlacz
serwisowy. Należy skorzystać z
pomocy warsztatu.
Wyświetlacz serwisowy 3 76.

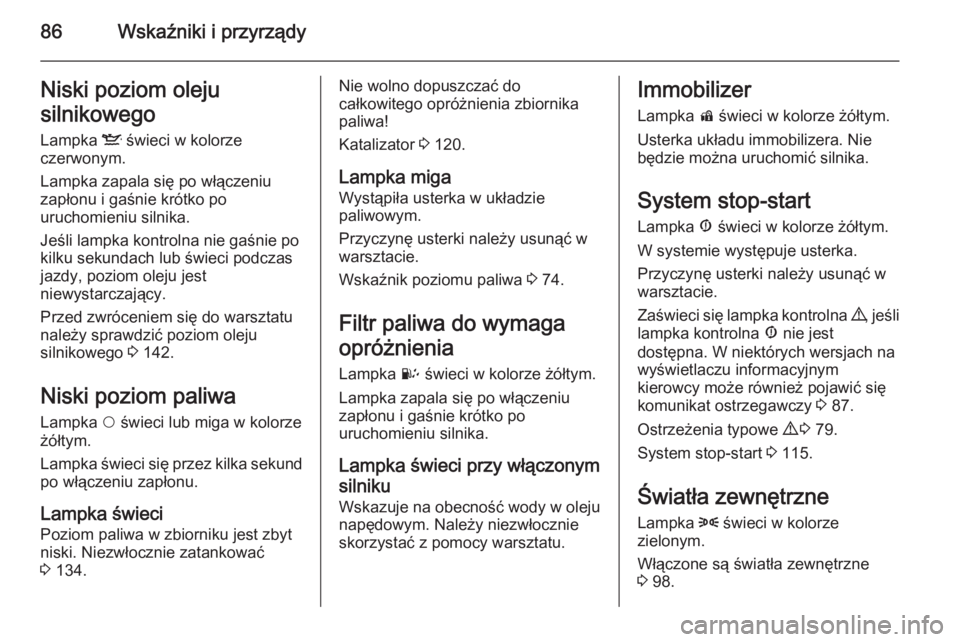

86Wskaźniki i przyrządyNiski poziom oleju
silnikowego Lampka S świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Jeśli lampka kontrolna nie gaśnie po
kilku sekundach lub świeci podczas
jazdy, poziom oleju jest
niewystarczający.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 142.
Niski poziom paliwa Lampka $ świeci lub miga w kolorze
żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt
niski. Niezwłocznie zatankować
3 134.Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika paliwa!
Katalizator 3 120.
Lampka miga
Wystąpiła usterka w układzie
paliwowym.
Przyczynę usterki należy usunąć w
warsztacie.
Wskaźnik poziomu paliwa 3 74.
Filtr paliwa do wymaga
opróżnienia Lampka U świeci w kolorze żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wskazuje na obecność wody w oleju
napędowym. Należy niezwłocznie
skorzystać z pomocy warsztatu.Immobilizer
Lampka d świeci w kolorze żółtym.
Usterka układu immobilizera. Nie
będzie można uruchomić silnika.
System stop-start Lampka Æ świeci w kolorze żółtym.
W systemie występuje usterka.
Przyczynę usterki należy usunąć w
warsztacie.
Zaświeci się lampka kontrolna 9, jeśli
lampka kontrolna Æ nie jest
dostępna. W niektórych wersjach na
wyświetlaczu informacyjnym
kierowcy może również pojawić się
komunikat ostrzegawczy 3 87.
Ostrzeżenia typowe 9 3 79.
System stop-start 3 115.
Światła zewnętrzne Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 98.
