Wskaźniki i przyrządy71
Ustawianie daty1. Jeden raz nacisnąć przycisk SET q, aby wyświetlić menu
ustawień.
2. Przewinąć opcje menu przy pomocy przycisku R lub S do
momentu wyświetlenia Regul.
daty .
3. Nacisnąć SETq, aby wybrać tę
opcję menu; na wyświetlaczu
zacznie migać wskazanie roku.
4. Nacisnąć R lub S, aby zwiększyć
lub zmniejszyć wyświetlaną
wartość.
5. Nacisnąć SETq, aby potwierdzić
zmiany; na wyświetlaczu zacznie
migać wskazanie miesiąca.
6. Nacisnąć R lub S, aby zwiększyć
lub zmniejszyć wyświetlaną wartość.
7. Nacisnąć SETq, aby potwierdzić
zmiany; na wyświetlaczu zacznie migać wskazanie dnia.8. Nacisnąć R lub S, aby zwiększyć
lub zmniejszyć wyświetlaną
wartość.
9. Krótko nacisnąć SETq, aby
potwierdzić zmiany – wyświetlacz
automatycznie powróci do
poprzedniego ekranu.
Gniazdka zasilania
Gniazdko zasilania 12 V znajduje się
w konsoli środkowej.
Tylne gniazdka zasilania
W niektórych wariantach modelu
gniazdka zasilania 12 V znajdują się
na bocznej ścianie przedziału
bagażowego.
Van z krótkim rozstawem osi

72Wskaźniki i przyrządy
Van z długim rozstawem osi
Combo Tour
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 180 wat.
Przy wyłączonym zapłonie gniazdka
są pozbawione zasilania. Dodatkowo
gniazdka są wyłączane w przypadku niskiego napięcia akumulatora.
Podłączane urządzenia muszą być zgodne z wymaganiami normy
DIN VDE 40 839 dotyczącej
zgodności elektromagnetycznej.Przestroga
Do gniazdka nie należy podłączać żadnych źródeł zasilania, np.
ładowarek czy akumulatorów.
Zastosowanie nieodpowiednich
wtyków może spowodować
uszkodzenie gniazdka.
Jeśli używany jest zestaw do naprawy
opon, należy wyłączyć wszystkie
odbiorniki elektryczne. Zestaw do
naprawy opon 3 163.
Zapalniczka
Zapalniczka jest umiejscowiona w
konsoli środkowej.
Wcisnąć wkład zapalniczki. Po
rozżarzeniu się spirali dopływ prądu zostanie automatycznie przerwany.
Wyciągnąć zapalniczkę.

Wskaźniki i przyrządy73PopielniczkiPrzestroga
Popielniczki służą wyłącznie do
gromadzenia popiołu; nie należy
do nich wrzucać łatwopalnych
śmieci.
Przenośną popielniczkę można
umieścić w uchwytach na napoje w
środkowej konsoli.
Kontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników
Po włączeniu zapłonu strzałki
wskaźników na desce rozdzielczej
wykonują pełny obrót (aż do
położenia granicznego).
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
Licznik przebiegu
całkowitego
Wyświetla zarejestrowany przebieg w
km.
Do czasu osiągnięcia przebiegu
100 km na wyświetlaczu może być
widoczne wskazanie H.
Licznik przebiegu
dziennego
Wyświetlana jest liczba kilometrów
przejechanych od czasu ostatniego
wyzerowania licznika.

74Wskaźniki i przyrządy

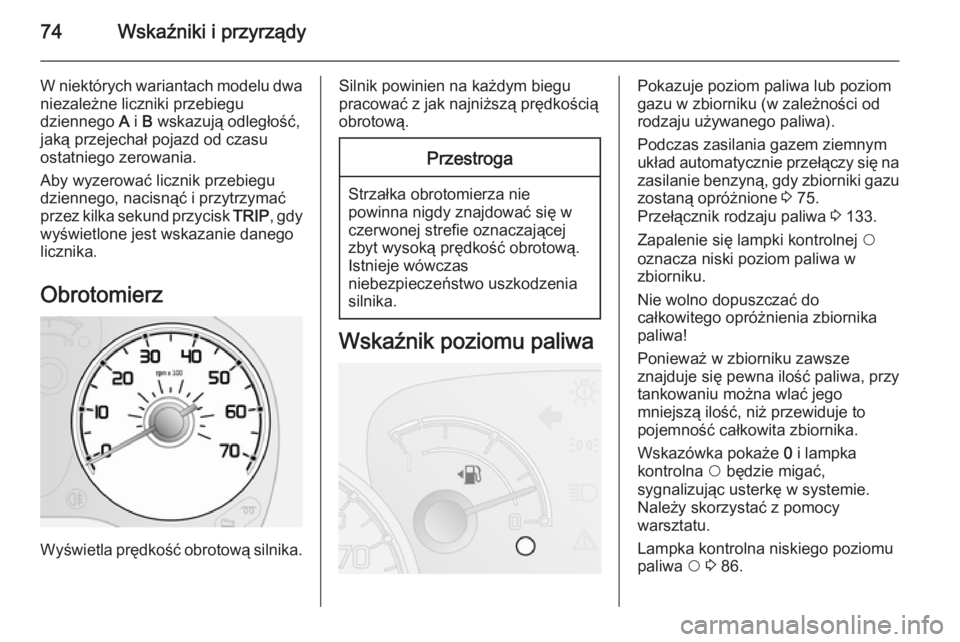

W niektórych wariantach modelu dwa
niezależne liczniki przebiegu
dziennego A i B wskazują odległość,
jaką przejechał pojazd od czasu
ostatniego zerowania.
Aby wyzerować licznik przebiegu
dziennego, nacisnąć i przytrzymać
przez kilka sekund przycisk TRIP, gdy
wyświetlone jest wskazanie danego
licznika.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością obrotową.Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia
silnika.
Wskaźnik poziomu paliwa
Pokazuje poziom paliwa lub poziom
gazu w zbiorniku (w zależności od
rodzaju używanego paliwa).
Podczas zasilania gazem ziemnym
układ automatycznie przełączy się na
zasilanie benzyną, gdy zbiorniki gazu zostaną opróżnione 3 75.
Przełącznik rodzaju paliwa 3 133.
Zapalenie się lampki kontrolnej $
oznacza niski poziom paliwa w
zbiorniku.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.
Wskazówka pokaże 0 i lampka
kontrolna $ będzie migać,
sygnalizując usterkę w systemie.
Należy skorzystać z pomocy
warsztatu.
Lampka kontrolna niskiego poziomu
paliwa $ 3 86.

Wskaźniki i przyrządy75

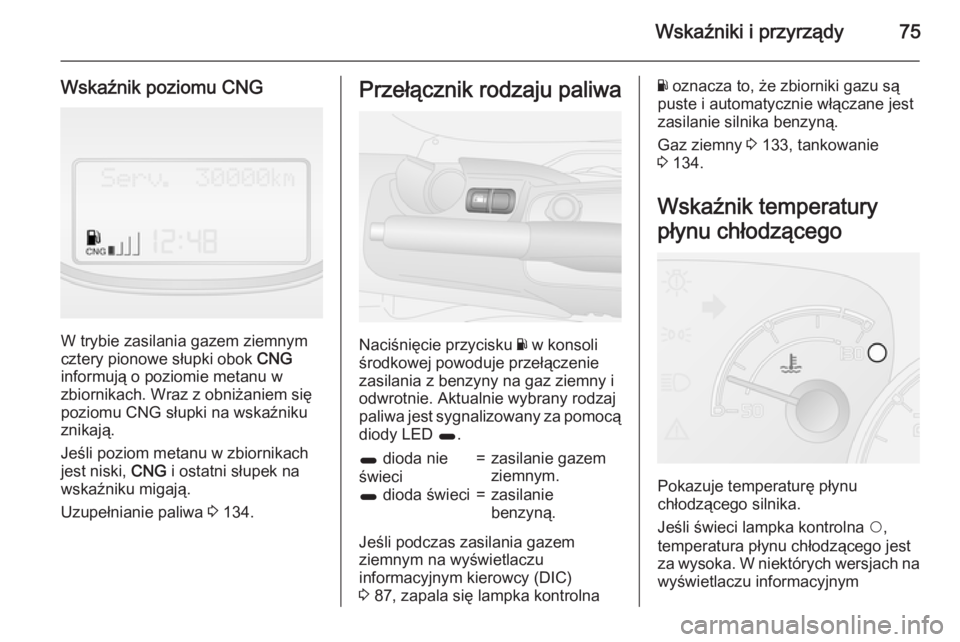

Wskaźnik poziomu CNG
W trybie zasilania gazem ziemnym
cztery pionowe słupki obok CNG
informują o poziomie metanu w
zbiornikach. Wraz z obniżaniem się
poziomu CNG słupki na wskaźniku
znikają.
Jeśli poziom metanu w zbiornikach
jest niski, CNG i ostatni słupek na
wskaźniku migają.
Uzupełnianie paliwa 3 134.
Przełącznik rodzaju paliwa
Naciśnięcie przycisku Y w konsoli
środkowej powoduje przełączenie zasilania z benzyny na gaz ziemny i
odwrotnie. Aktualnie wybrany rodzaj
paliwa jest sygnalizowany za pomocą diody LED 1.
1 dioda nie
świeci=zasilanie gazem
ziemnym.1 dioda świeci=zasilanie
benzyną.
Jeśli podczas zasilania gazem
ziemnym na wyświetlaczu
informacyjnym kierowcy (DIC)
3 87, zapala się lampka kontrolna
Y oznacza to, że zbiorniki gazu są
puste i automatycznie włączane jest
zasilanie silnika benzyną.
Gaz ziemny 3 133, tankowanie
3 134.
Wskaźnik temperatury
płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
Jeśli świeci lampka kontrolna $,
temperatura płynu chłodzącego jest
za wysoka. W niektórych wersjach na
wyświetlaczu informacyjnym

76Wskaźniki i przyrządy

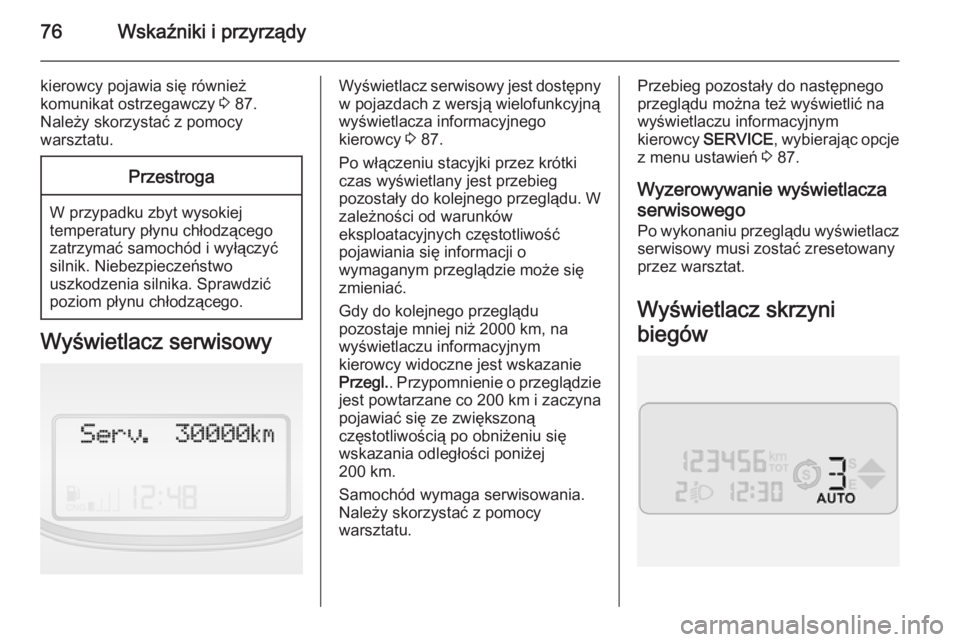

kierowcy pojawia się również
komunikat ostrzegawczy 3 87.
Należy skorzystać z pomocy
warsztatu.Przestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Wyświetlacz serwisowy jest dostępny w pojazdach z wersją wielofunkcyjną
wyświetlacza informacyjnego
kierowcy 3 87.
Po włączeniu stacyjki przez krótki
czas wyświetlany jest przebieg
pozostały do kolejnego przeglądu. W
zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganym przeglądzie może się
zmieniać.
Gdy do kolejnego przeglądu
pozostaje mniej niż 2000 km, na
wyświetlaczu informacyjnym
kierowcy widoczne jest wskazanie
Przegl. . Przypomnienie o przeglądzie
jest powtarzane co 200 km i zaczyna
pojawiać się ze zwiększoną
częstotliwością po obniżeniu się
wskazania odległości poniżej
200 km.
Samochód wymaga serwisowania. Należy skorzystać z pomocy
warsztatu.Przebieg pozostały do następnego
przeglądu można też wyświetlić na
wyświetlaczu informacyjnym
kierowcy SERVICE , wybierając opcje
z menu ustawień 3 87.
Wyzerowywanie wyświetlacza serwisowego
Po wykonaniu przeglądu wyświetlacz serwisowy musi zostać zresetowany
przez warsztat.
Wyświetlacz skrzyni
biegów

Wskaźniki i przyrządy77

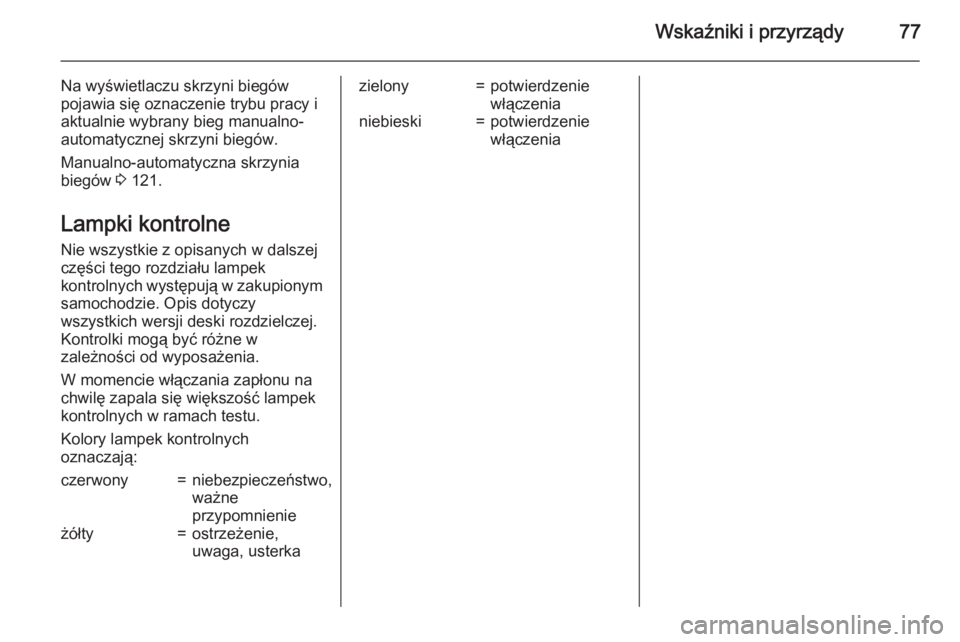

Na wyświetlaczu skrzyni biegów
pojawia się oznaczenie trybu pracy i
aktualnie wybrany bieg manualno-
automatycznej skrzyni biegów.
Manualno-automatyczna skrzynia
biegów 3 121.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej. Kontrolki mogą być różne w
zależności od wyposażenia.
W momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:czerwony=niebezpieczeństwo,
ważne
przypomnienieżółty=ostrzeżenie,
uwaga, usterkazielony=potwierdzenie
włączenianiebieski=potwierdzenie
włączenia

78Wskaźniki i przyrządy

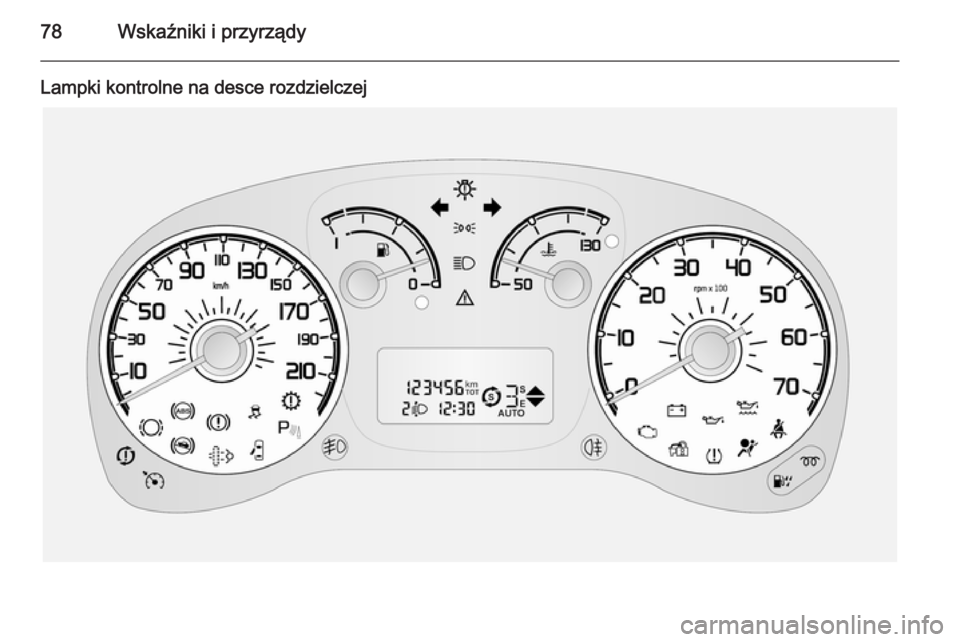

Lampki kontrolne na desce rozdzielczej
