2015 OPEL ASTRA J Instrukcja obsługi (in Polish)

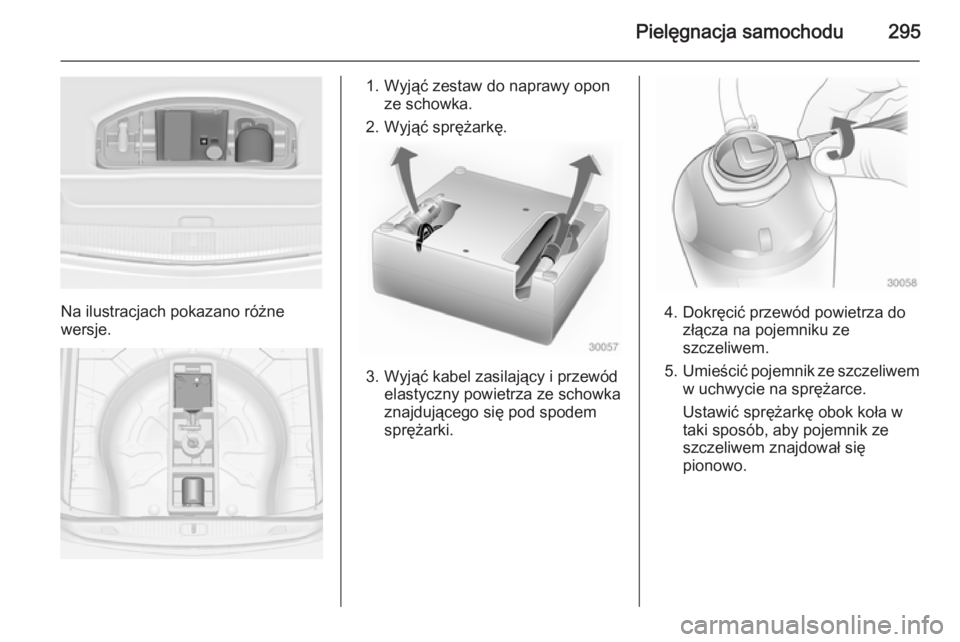

Pielęgnacja samochodu295
Na ilustracjach pokazano różne
wersje.
1. Wyjąć zestaw do naprawy opon ze schowka.
2. Wyjąć sprężarkę.
3. Wyjąć kabel zasilający i przewód elastyczny powietrza ze schowka
znajdującego się pod spodem
sprężarki.
4. Dokręcić przewód powietrza do złącza na pojemniku ze
szczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie na sprężarce.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.

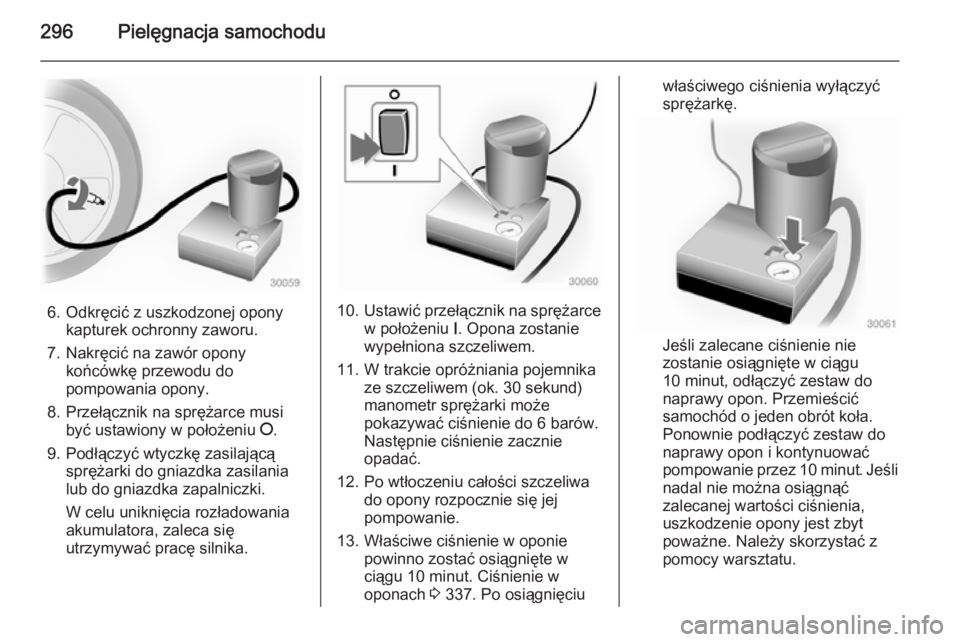

296Pielęgnacja samochodu
6. Odkręcić z uszkodzonej oponykapturek ochronny zaworu.
7. Nakręcić na zawór opony końcówkę przewodu do
pompowania opony.
8. Przełącznik na sprężarce musi być ustawiony w położeniu J.
9. Podłączyć wtyczkę zasilającą sprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.10. Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
11. W trakcie opróżniania pojemnika ze szczeliwem (ok. 30 sekund)
manometr sprężarki może pokazywać ciśnienie do 6 barów.
Następnie ciśnienie zacznie
opadać.
12. Po wtłoczeniu całości szczeliwa do opony rozpocznie się jej
pompowanie.
13. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu 10 minut. Ciśnienie w
oponach 3 337. Po osiągnięciu
właściwego ciśnienia wyłączyć
sprężarkę.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
10 minut, odłączyć zestaw do
naprawy opon. Przemieścić
samochód o jeden obrót koła.
Ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez 10 minut. Jeśli nadal nie można osiągnąć
zalecanej wartości ciśnienia,
uszkodzenie opony jest zbyt
poważne. Należy skorzystać z
pomocy warsztatu.

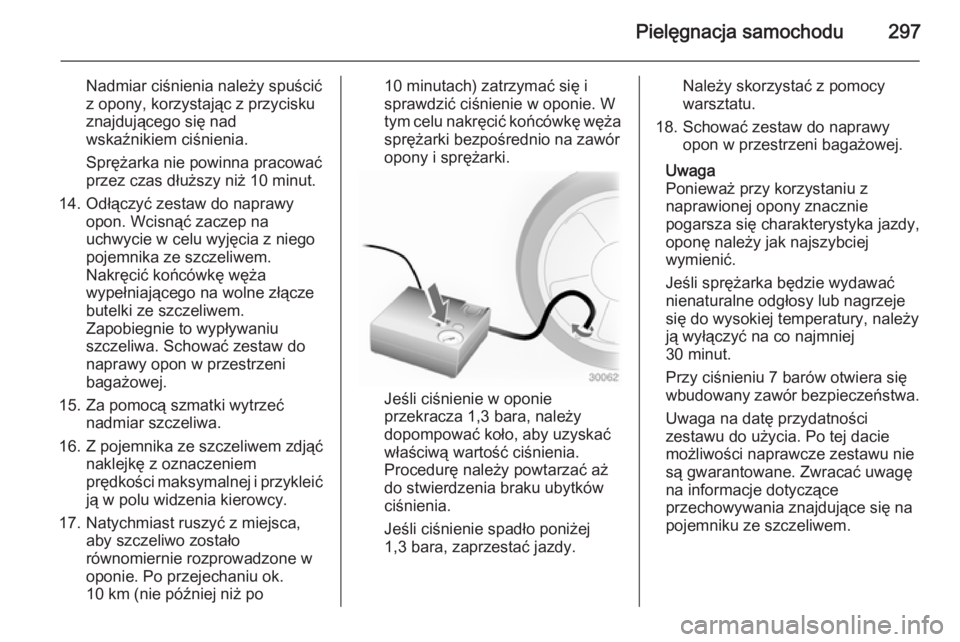

Pielęgnacja samochodu297
Nadmiar ciśnienia należy spuścić
z opony, korzystając z przycisku
znajdującego się nad
wskaźnikiem ciśnienia.
Sprężarka nie powinna pracować
przez czas dłuższy niż 10 minut.
14. Odłączyć zestaw do naprawy opon. Wcisnąć zaczep na
uchwycie w celu wyjęcia z niego
pojemnika ze szczeliwem.
Nakręcić końcówkę węża
wypełniającego na wolne złącze
butelki ze szczeliwem.
Zapobiegnie to wypływaniu
szczeliwa. Schować zestaw do
naprawy opon w przestrzeni
bagażowej.
15. Za pomocą szmatki wytrzeć nadmiar szczeliwa.
16. Z pojemnika ze szczeliwem zdjąć naklejkę z oznaczeniem
prędkości maksymalnej i przykleić ją w polu widzenia kierowcy.
17. Natychmiast ruszyć z miejsca, aby szczeliwo zostało
równomiernie rozprowadzone w
oponie. Po przejechaniu ok.
10 km (nie później niż po10 minutach) zatrzymać się i
sprawdzić ciśnienie w oponie. W
tym celu nakręcić końcówkę węża
sprężarki bezpośrednio na zawór
opony i sprężarki.
Jeśli ciśnienie w oponie
przekracza 1,3 bara, należy
dopompować koło, aby uzyskać
właściwą wartość ciśnienia.
Procedurę należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
1,3 bara, zaprzestać jazdy.
Należy skorzystać z pomocy
warsztatu.
18. Schować zestaw do naprawy opon w przestrzeni bagażowej.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
oponę należy jak najszybciej
wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej
30 minut.
Przy ciśnieniu 7 barów otwiera się
wbudowany zawór bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.

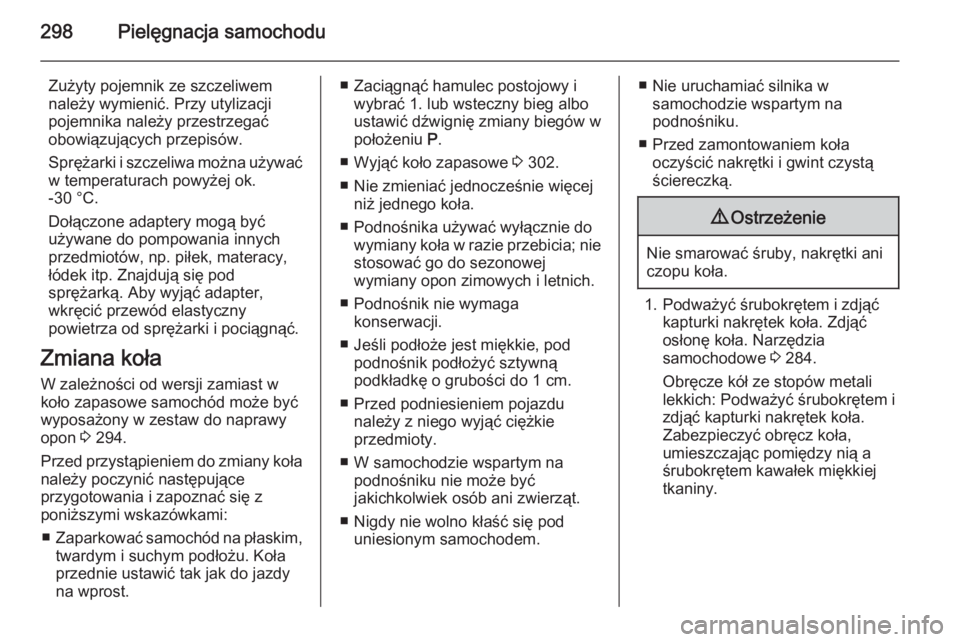

298Pielęgnacja samochodu
Zużyty pojemnik ze szczeliwemnależy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać w temperaturach powyżej ok.
-30 °C.
Dołączone adaptery mogą być
używane do pompowania innych przedmiotów, np. piłek, materacy,
łódek itp. Znajdują się pod
sprężarką. Aby wyjąć adapter,
wkręcić przewód elastyczny
powietrza od sprężarki i pociągnąć.
Zmiana koła
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 294.
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
■ Zaparkować samochód na płaskim,
twardym i suchym podłożu. Koła przednie ustawić tak jak do jazdy
na wprost.■ Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów w
położeniu P.
■ Wyjąć koło zapasowe 3 302.
■ Nie zmieniać jednocześnie więcej niż jednego koła.
■ Podnośnika używać wyłącznie do wymiany koła w razie przebicia; niestosować go do sezonowej
wymiany opon zimowych i letnich.
■ Podnośnik nie wymaga konserwacji.
■ Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
■ Przed podniesieniem pojazdu należy z niego wyjąć ciężkie
przedmioty.
■ W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
■ Nigdy nie wolno kłaść się pod uniesionym samochodem.■ Nie uruchamiać silnika w
samochodzie wspartym na
podnośniku.
■ Przed zamontowaniem koła oczyścić nakrętki i gwint czystąściereczką.9 Ostrzeżenie
Nie smarować śruby, nakrętki ani
czopu koła.
1. Podważyć śrubokrętem i zdjąć kapturki nakrętek koła. Zdjąć
osłonę koła. Narzędzia samochodowe 3 284.
Obręcze kół ze stopów metali
lekkich: Podważyć śrubokrętem i
zdjąć kapturki nakrętek koła.
Zabezpieczyć obręcz koła,
umieszczając pomiędzy nią a
śrubokrętem kawałek miękkiej
tkaniny.

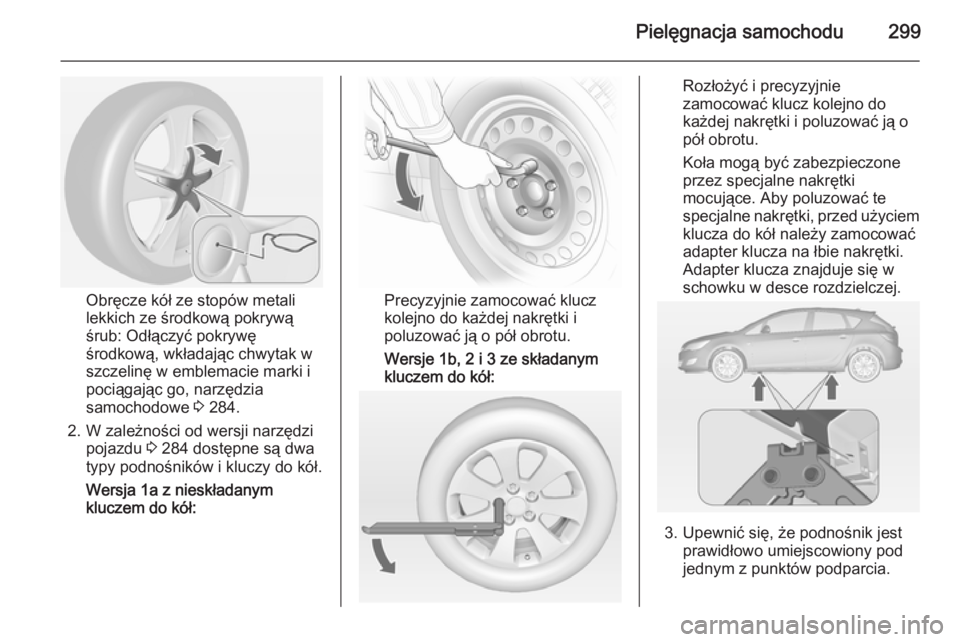

Pielęgnacja samochodu299
Obręcze kół ze stopów metali
lekkich ze środkową pokrywą
śrub: Odłączyć pokrywę środkową, wkładając chwytak wszczelinę w emblemacie marki i
pociągając go, narzędzia
samochodowe 3 284.
2. W zależności od wersji narzędzi pojazdu 3 284 dostępne są dwa
typy podnośników i kluczy do kół.
Wersja 1a z nieskładanym
kluczem do kół:Precyzyjnie zamocować klucz
kolejno do każdej nakrętki i
poluzować ją o pół obrotu.
Wersje 1b, 2 i 3 ze składanym
kluczem do kół:
Rozłożyć i precyzyjnie
zamocować klucz kolejno do
każdej nakrętki i poluzować ją o
pół obrotu.
Koła mogą być zabezpieczone
przez specjalne nakrętki
mocujące. Aby poluzować te
specjalne nakrętki, przed użyciem klucza do kół należy zamocować
adapter klucza na łbie nakrętki.
Adapter klucza znajduje się w
schowku w desce rozdzielczej.
3. Upewnić się, że podnośnik jest prawidłowo umiejscowiony pod
jednym z punktów podparcia.

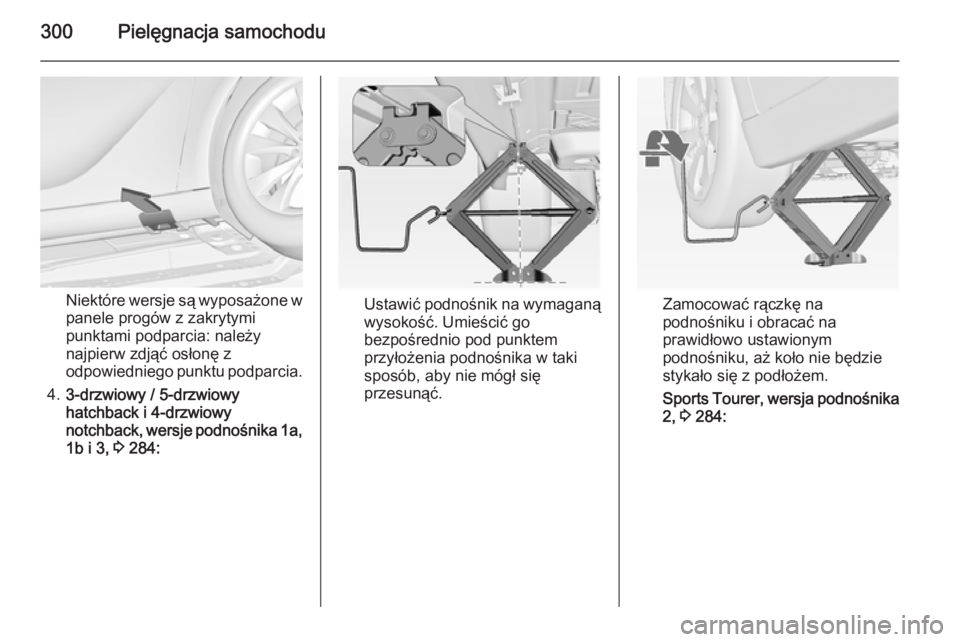

300Pielęgnacja samochodu
Niektóre wersje są wyposażone wpanele progów z zakrytymi
punktami podparcia: należy
najpierw zdjąć osłonę z
odpowiedniego punktu podparcia.
4. 3-drzwiowy / 5-drzwiowy
hatchback i 4-drzwiowy
notchback, wersje podnośnika 1a,
1b i 3, 3 284:Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.Zamocować rączkę na
podnośniku i obracać na
prawidłowo ustawionym
podnośniku, aż koło nie będzie
stykało się z podłożem.
Sports Tourer, wersja podnośnika
2, 3 284:

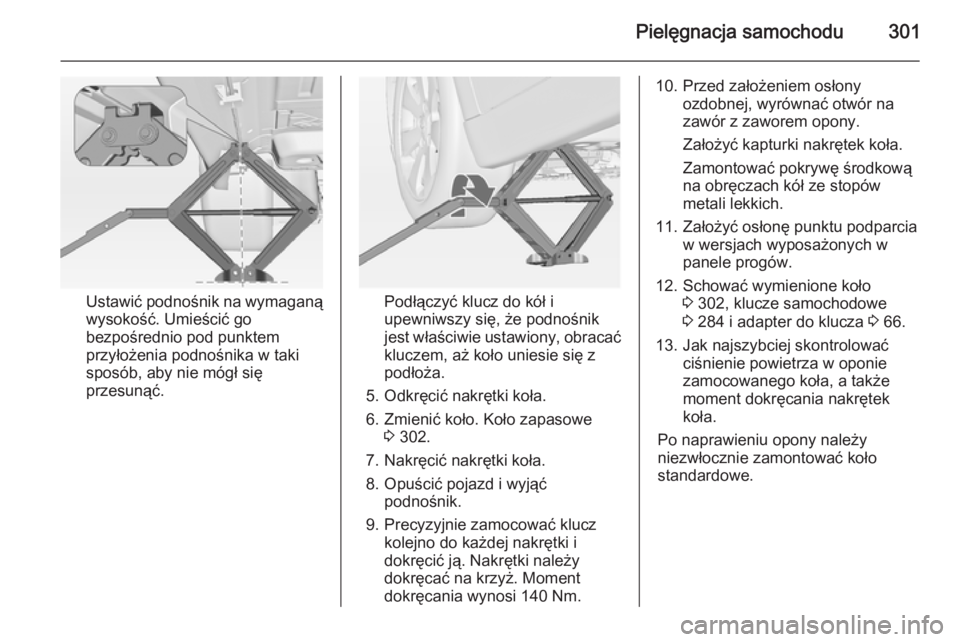

Pielęgnacja samochodu301
Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.Podłączyć klucz do kół i
upewniwszy się, że podnośnik
jest właściwie ustawiony, obracać kluczem, aż koło uniesie się z
podłoża.
5. Odkręcić nakrętki koła.
6. Zmienić koło. Koło zapasowe 3 302.
7. Nakręcić nakrętki koła. 8. Opuścić pojazd i wyjąć podnośnik.
9. Precyzyjnie zamocować klucz kolejno do każdej nakrętki i
dokręcić ją. Nakrętki należy
dokręcać na krzyż. Moment
dokręcania wynosi 140 Nm.
10. Przed założeniem osłony ozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki nakrętek koła.
Zamontować pokrywę środkową
na obręczach kół ze stopów
metali lekkich.
11. Założyć osłonę punktu podparcia w wersjach wyposażonych w
panele progów.
12. Schować wymienione koło 3 302, klucze samochodowe
3 284 i adapter do klucza 3 66.
13. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcania nakrętek
koła.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.

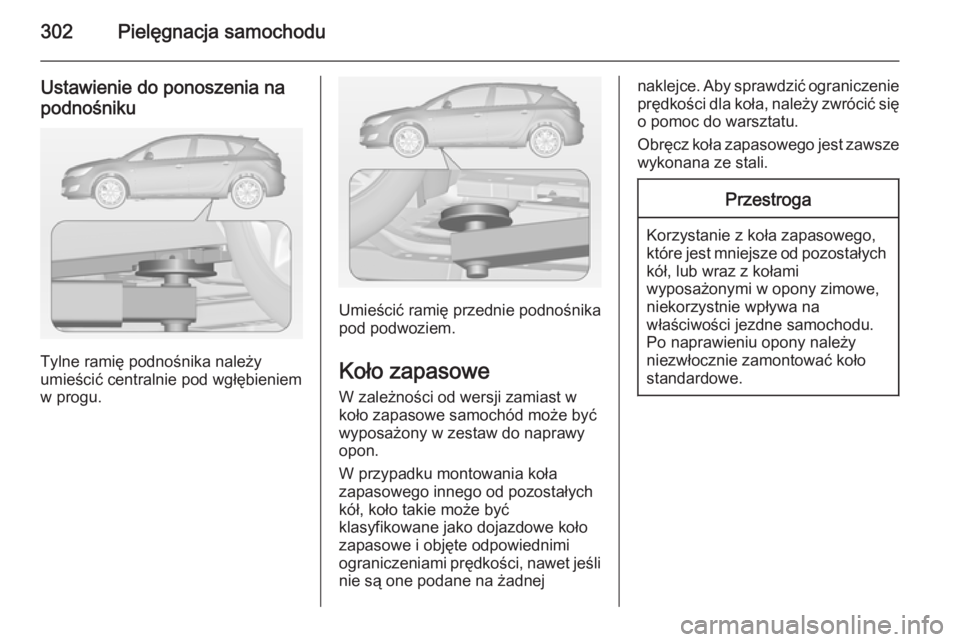

302Pielęgnacja samochodu
Ustawienie do ponoszenia napodnośniku
Tylne ramię podnośnika należy
umieścić centralnie pod wgłębieniem
w progu.
Umieścić ramię przednie podnośnika
pod podwoziem.
Koło zapasowe
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon.
W przypadku montowania koła
zapasowego innego od pozostałych
kół, koło takie może być
klasyfikowane jako dojazdowe koło
zapasowe i objęte odpowiednimi
ograniczeniami prędkości, nawet jeśli nie są one podane na żadnej
naklejce. Aby sprawdzić ograniczenie prędkości dla koła, należy zwrócić się
o pomoc do warsztatu.
Obręcz koła zapasowego jest zawsze wykonana ze stali.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych
kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
