2015 OPEL ASTRA J Instrukcja obsługi (in Polish)

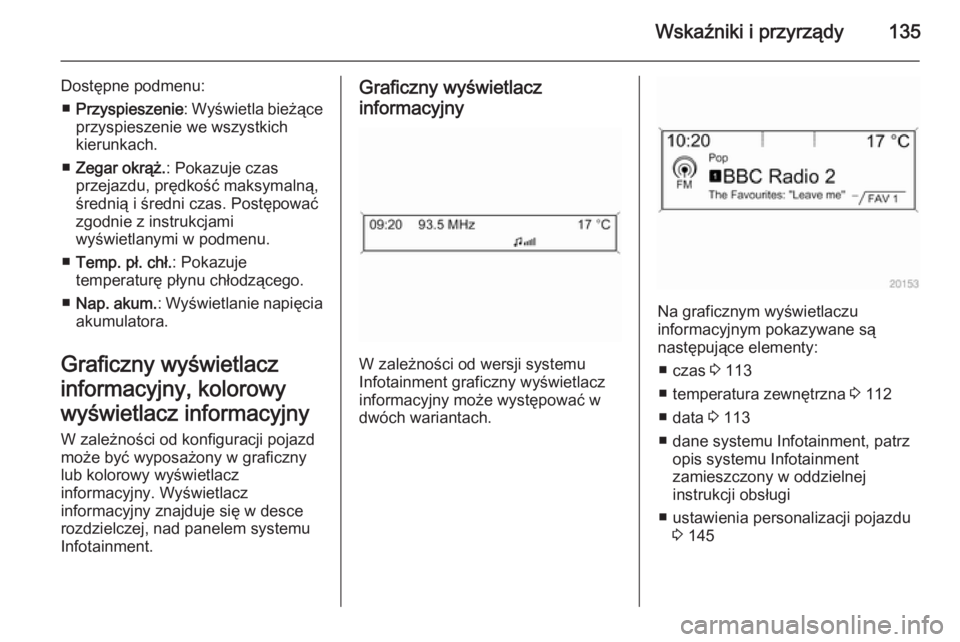

Wskaźniki i przyrządy135
Dostępne podmenu:■ Przyspieszenie : Wyświetla bieżące
przyspieszenie we wszystkich
kierunkach.
■ Zegar okrąż. : Pokazuje czas
przejazdu, prędkość maksymalną, średnią i średni czas. Postępować
zgodnie z instrukcjami
wyświetlanymi w podmenu.
■ Temp. pł. chł. : Pokazuje
temperaturę płynu chłodzącego.
■ Nap. akum. : Wyświetlanie napięcia
akumulatora.
Graficzny wyświetlacz
informacyjny, kolorowy
wyświetlacz informacyjny W zależności od konfiguracji pojazd
może być wyposażony w graficzny lub kolorowy wyświetlacz
informacyjny. Wyświetlacz
informacyjny znajduje się w desce
rozdzielczej, nad panelem systemu
Infotainment.Graficzny wyświetlacz
informacyjny
W zależności od wersji systemu
Infotainment graficzny wyświetlacz informacyjny może występować wdwóch wariantach.
Na graficznym wyświetlaczu
informacyjnym pokazywane są
następujące elementy:
■ czas 3 113
■ temperatura zewnętrzna 3 112
■ data 3 113
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ ustawienia personalizacji pojazdu 3 145

136Wskaźniki i przyrządy

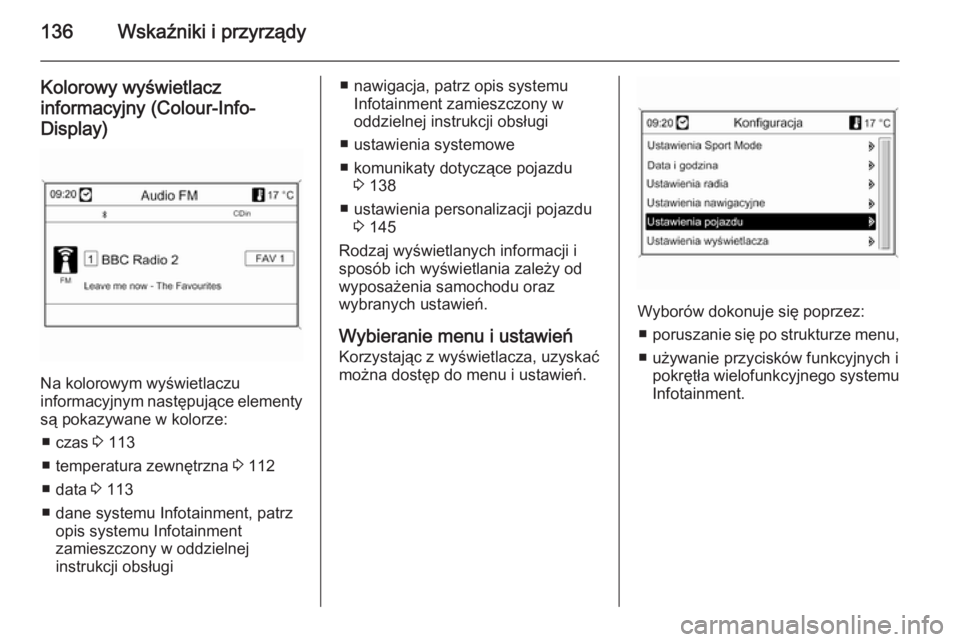

Kolorowy wyświetlaczinformacyjny (Colour-Info-Display)
Na kolorowym wyświetlaczu
informacyjnym następujące elementy
są pokazywane w kolorze:
■ czas 3 113
■ temperatura zewnętrzna 3 112
■ data 3 113
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ nawigacja, patrz opis systemu Infotainment zamieszczony w
oddzielnej instrukcji obsługi
■ ustawienia systemowe
■ komunikaty dotyczące pojazdu 3 138
■ ustawienia personalizacji pojazdu 3 145
Rodzaj wyświetlanych informacji i sposób ich wyświetlania zależy odwyposażenia samochodu oraz
wybranych ustawień.
Wybieranie menu i ustawień
Korzystając z wyświetlacza, uzyskać
można dostęp do menu i ustawień.
Wyborów dokonuje się poprzez:
■ poruszanie się po strukturze menu,
■ używanie przycisków funkcyjnych i pokrętła wielofunkcyjnego systemu
Infotainment.

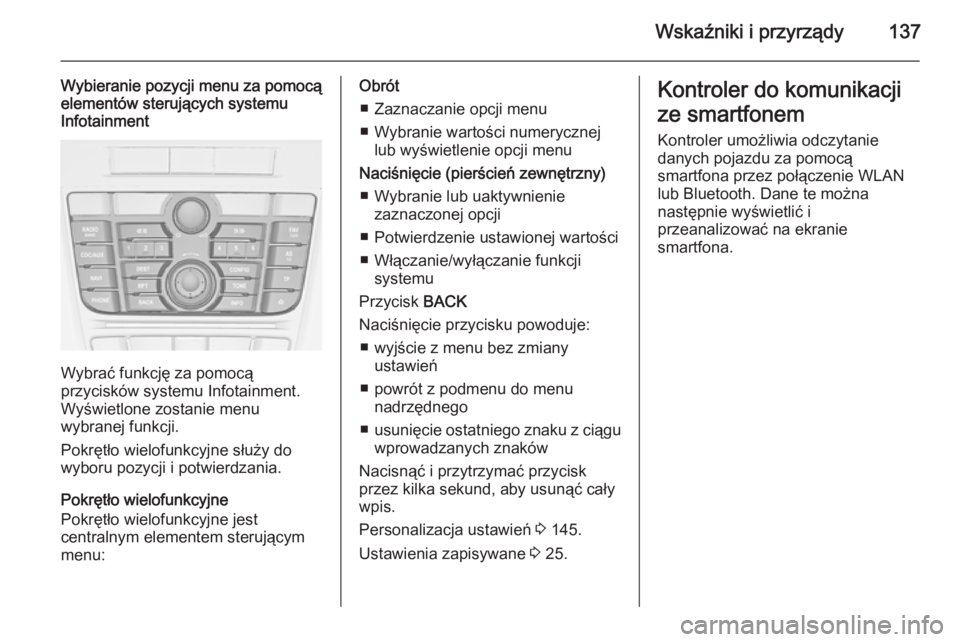

Wskaźniki i przyrządy137
Wybieranie pozycji menu za pomocą
elementów sterujących systemu
Infotainment
Wybrać funkcję za pomocą
przycisków systemu Infotainment.
Wyświetlone zostanie menu
wybranej funkcji.
Pokrętło wielofunkcyjne służy do wyboru pozycji i potwierdzania.
Pokrętło wielofunkcyjne
Pokrętło wielofunkcyjne jest
centralnym elementem sterującym
menu:
Obrót
■ Zaznaczanie opcji menu
■ Wybranie wartości numerycznej lub wyświetlenie opcji menu
Naciśnięcie (pierścień zewnętrzny) ■ Wybranie lub uaktywnienie zaznaczonej opcji
■ Potwierdzenie ustawionej wartości
■ Włączanie/wyłączanie funkcji systemu
Przycisk BACK
Naciśnięcie przycisku powoduje: ■ wyjście z menu bez zmiany ustawień
■ powrót z podmenu do menu nadrzędnego
■ usunięcie ostatniego znaku z ciągu
wprowadzanych znaków
Nacisnąć i przytrzymać przycisk
przez kilka sekund, aby usunąć cały wpis.
Personalizacja ustawień 3 145.
Ustawienia zapisywane 3 25.Kontroler do komunikacji
ze smartfonem
Kontroler umożliwia odczytanie
danych pojazdu za pomocą
smartfona przez połączenie WLAN
lub Bluetooth. Dane te można
następnie wyświetlić i
przeanalizować na ekranie
smartfona.

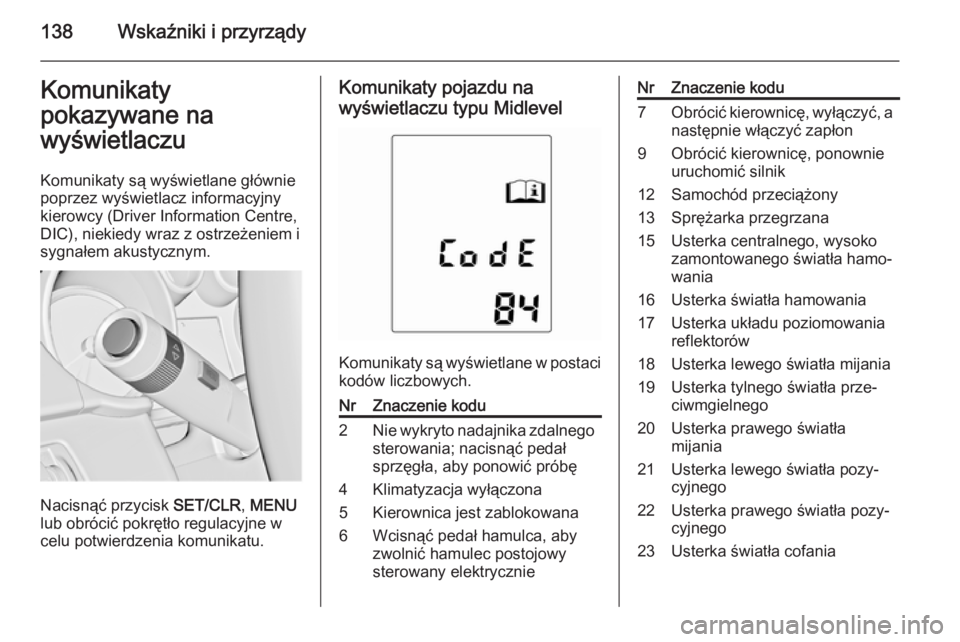

138Wskaźniki i przyrządyKomunikaty
pokazywane na
wyświetlaczu
Komunikaty są wyświetlane głównie
poprzez wyświetlacz informacyjny
kierowcy (Driver Information Centre,
DIC), niekiedy wraz z ostrzeżeniem i
sygnałem akustycznym.
Nacisnąć przycisk SET/CLR, MENU
lub obrócić pokrętło regulacyjne w
celu potwierdzenia komunikatu.
Komunikaty pojazdu na
wyświetlaczu typu Midlevel
Komunikaty są wyświetlane w postaci kodów liczbowych.
NrZnaczenie kodu2Nie wykryto nadajnika zdalnego sterowania; nacisnąć pedał
sprzęgła, aby ponowić próbę4Klimatyzacja wyłączona5Kierownica jest zablokowana6Wcisnąć pedał hamulca, aby
zwolnić hamulec postojowy
sterowany elektrycznieNrZnaczenie kodu7Obrócić kierownicę, wyłączyć, a następnie włączyć zapłon9Obrócić kierownicę, ponownie
uruchomić silnik12Samochód przeciążony13Sprężarka przegrzana15Usterka centralnego, wysoko
zamontowanego światła hamo‐
wania16Usterka światła hamowania17Usterka układu poziomowania
reflektorów18Usterka lewego światła mijania19Usterka tylnego światła prze‐
ciwmgielnego20Usterka prawego światła
mijania21Usterka lewego światła pozy‐
cyjnego22Usterka prawego światła pozy‐
cyjnego23Usterka światła cofania

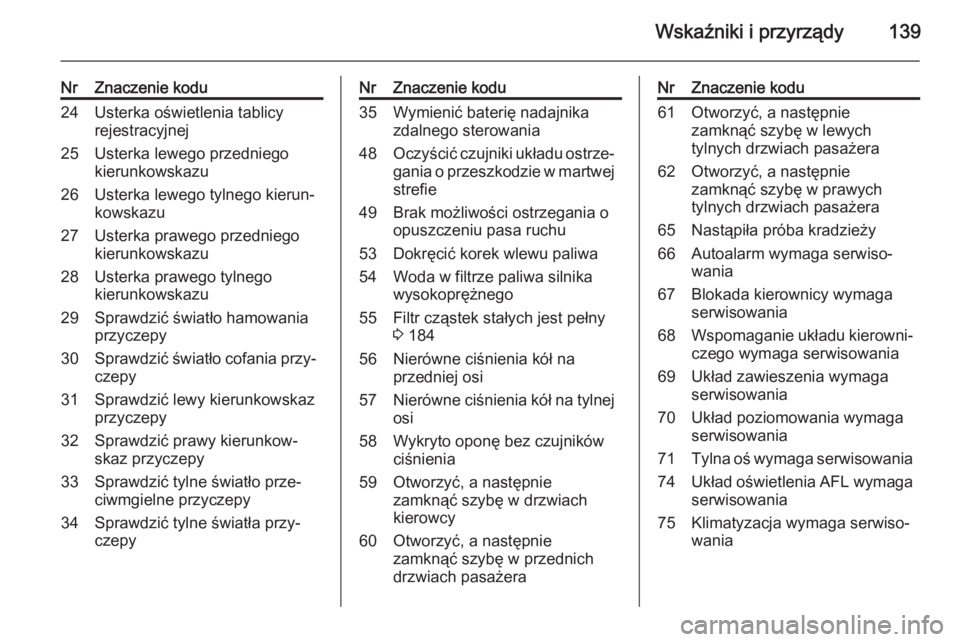

Wskaźniki i przyrządy139
NrZnaczenie kodu24Usterka oświetlenia tablicy
rejestracyjnej25Usterka lewego przedniego
kierunkowskazu26Usterka lewego tylnego kierun‐
kowskazu27Usterka prawego przedniego
kierunkowskazu28Usterka prawego tylnego
kierunkowskazu29Sprawdzić światło hamowania
przyczepy30Sprawdzić światło cofania przy‐
czepy31Sprawdzić lewy kierunkowskaz
przyczepy32Sprawdzić prawy kierunkow‐
skaz przyczepy33Sprawdzić tylne światło prze‐
ciwmgielne przyczepy34Sprawdzić tylne światła przy‐
czepyNrZnaczenie kodu35Wymienić baterię nadajnika
zdalnego sterowania48Oczyścić czujniki układu ostrze‐ gania o przeszkodzie w martwej
strefie49Brak możliwości ostrzegania o
opuszczeniu pasa ruchu53Dokręcić korek wlewu paliwa54Woda w filtrze paliwa silnika
wysokoprężnego55Filtr cząstek stałych jest pełny
3 18456Nierówne ciśnienia kół na
przedniej osi57Nierówne ciśnienia kół na tylnej
osi58Wykryto oponę bez czujników
ciśnienia59Otworzyć, a następnie
zamknąć szybę w drzwiach
kierowcy60Otworzyć, a następnie
zamknąć szybę w przednich
drzwiach pasażeraNrZnaczenie kodu61Otworzyć, a następnie
zamknąć szybę w lewych
tylnych drzwiach pasażera62Otworzyć, a następnie
zamknąć szybę w prawych
tylnych drzwiach pasażera65Nastąpiła próba kradzieży66Autoalarm wymaga serwiso‐
wania67Blokada kierownicy wymaga
serwisowania68Wspomaganie układu kierowni‐ czego wymaga serwisowania69Układ zawieszenia wymaga
serwisowania70Układ poziomowania wymaga
serwisowania71Tylna oś wymaga serwisowania74Układ oświetlenia AFL wymaga serwisowania75Klimatyzacja wymaga serwiso‐
wania

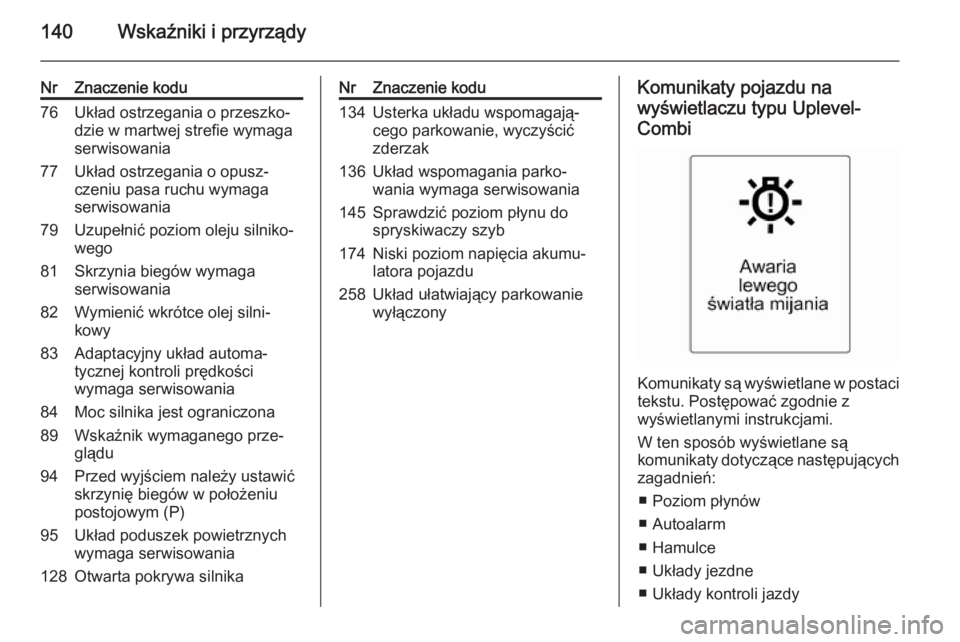

140Wskaźniki i przyrządy
NrZnaczenie kodu76Układ ostrzegania o przeszko‐
dzie w martwej strefie wymaga
serwisowania77Układ ostrzegania o opusz‐
czeniu pasa ruchu wymaga
serwisowania79Uzupełnić poziom oleju silniko‐
wego81Skrzynia biegów wymaga
serwisowania82Wymienić wkrótce olej silni‐
kowy83Adaptacyjny układ automa‐
tycznej kontroli prędkości
wymaga serwisowania84Moc silnika jest ograniczona89Wskaźnik wymaganego prze‐
glądu94Przed wyjściem należy ustawić
skrzynię biegów w położeniu
postojowym (P)95Układ poduszek powietrznych
wymaga serwisowania128Otwarta pokrywa silnikaNrZnaczenie kodu134Usterka układu wspomagają‐
cego parkowanie, wyczyścić
zderzak136Układ wspomagania parko‐ wania wymaga serwisowania145Sprawdzić poziom płynu do
spryskiwaczy szyb174Niski poziom napięcia akumu‐
latora pojazdu258Układ ułatwiający parkowanie
wyłączonyKomunikaty pojazdu na
wyświetlaczu typu Uplevel-
Combi
Komunikaty są wyświetlane w postaci tekstu. Postępować zgodnie z
wyświetlanymi instrukcjami.
W ten sposób wyświetlane są
komunikaty dotyczące następujących zagadnień:
■ Poziom płynów
■ Autoalarm
■ Hamulce
■ Układy jezdne
■ Układy kontroli jazdy

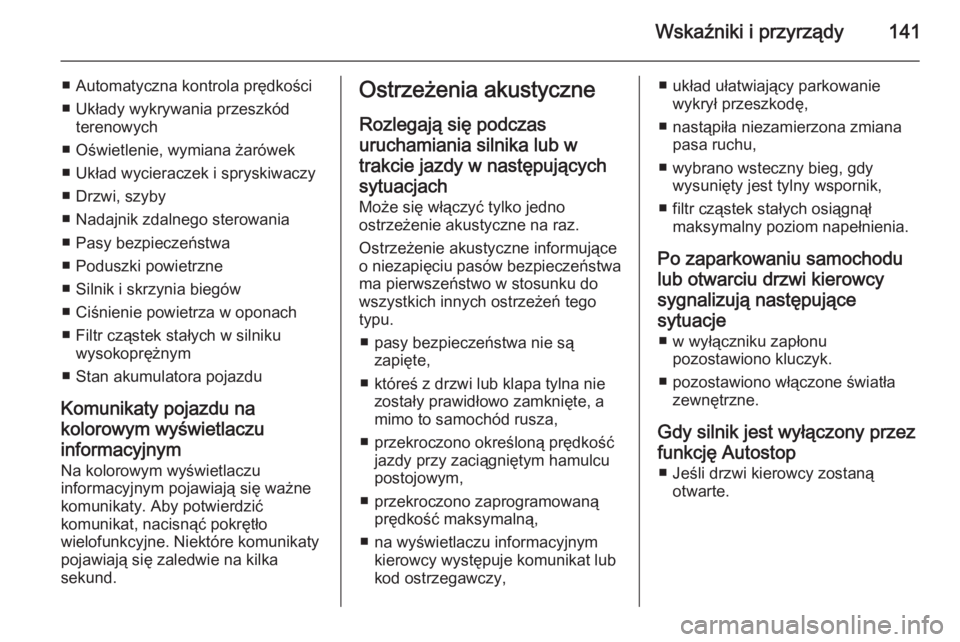

Wskaźniki i przyrządy141
■ Automatyczna kontrola prędkości
■ Układy wykrywania przeszkód terenowych
■ Oświetlenie, wymiana żarówek
■ Układ wycieraczek i spryskiwaczy ■ Drzwi, szyby
■ Nadajnik zdalnego sterowania
■ Pasy bezpieczeństwa
■ Poduszki powietrzne
■ Silnik i skrzynia biegów
■ Ciśnienie powietrza w oponach
■ Filtr cząstek stałych w silniku wysokoprężnym
■ Stan akumulatora pojazdu
Komunikaty pojazdu na kolorowym wyświetlaczu
informacyjnym
Na kolorowym wyświetlaczu
informacyjnym pojawiają się ważne
komunikaty. Aby potwierdzić
komunikat, nacisnąć pokrętło
wielofunkcyjne. Niektóre komunikaty
pojawiają się zaledwie na kilka
sekund.Ostrzeżenia akustyczne
Rozlegają się podczas uruchamiania silnika lub wtrakcie jazdy w następujących
sytuacjach
Może się włączyć tylko jedno
ostrzeżenie akustyczne na raz.
Ostrzeżenie akustyczne informujące
o niezapięciu pasów bezpieczeństwa
ma pierwszeństwo w stosunku do
wszystkich innych ostrzeżeń tego
typu.
■ pasy bezpieczeństwa nie są zapięte,
■ któreś z drzwi lub klapa tylna nie zostały prawidłowo zamknięte, amimo to samochód rusza,
■ przekroczono określoną prędkość jazdy przy zaciągniętym hamulcu
postojowym,
■ przekroczono zaprogramowaną prędkość maksymalną,
■ na wyświetlaczu informacyjnym kierowcy występuje komunikat lub
kod ostrzegawczy,■ układ ułatwiający parkowanie wykrył przeszkodę,
■ nastąpiła niezamierzona zmiana pasa ruchu,
■ wybrano wsteczny bieg, gdy wysunięty jest tylny wspornik,
■ filtr cząstek stałych osiągnął maksymalny poziom napełnienia.
Po zaparkowaniu samochodu lub otwarciu drzwi kierowcy
sygnalizują następujące sytuacje ■ w wyłączniku zapłonu pozostawiono kluczyk.
■ pozostawiono włączone światła zewnętrzne.
Gdy silnik jest wyłączony przez funkcję Autostop ■ Jeśli drzwi kierowcy zostaną otwarte.

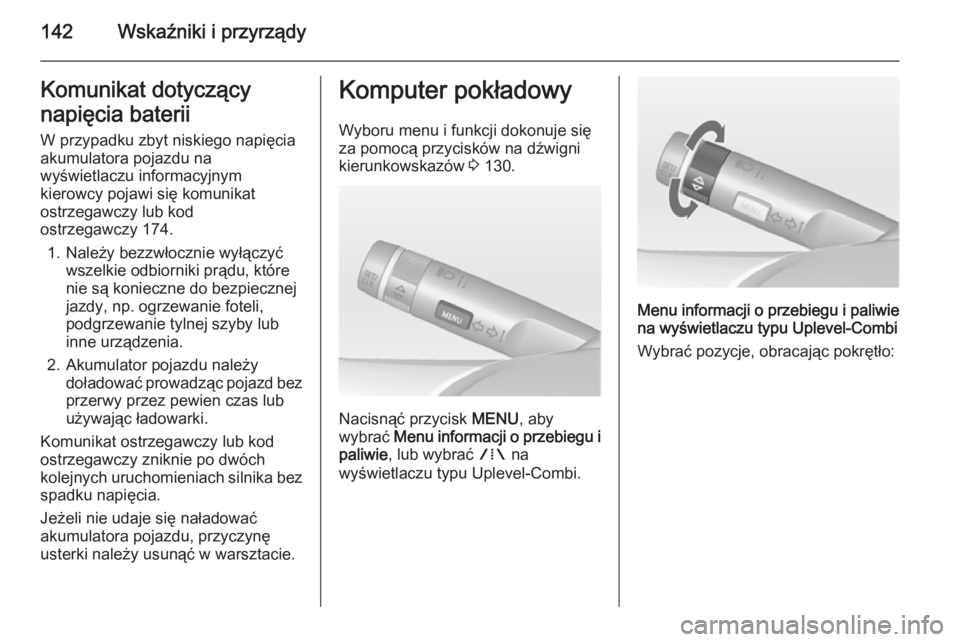

142Wskaźniki i przyrządyKomunikat dotyczący
napięcia baterii W przypadku zbyt niskiego napięcia
akumulatora pojazdu na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy lub kod
ostrzegawczy 174.
1. Należy bezzwłocznie wyłączyć wszelkie odbiorniki prądu, które
nie są konieczne do bezpiecznej
jazdy, np. ogrzewanie foteli,
podgrzewanie tylnej szyby lub
inne urządzenia.
2. Akumulator pojazdu należy doładować prowadząc pojazd bezprzerwy przez pewien czas lub
używając ładowarki.
Komunikat ostrzegawczy lub kod
ostrzegawczy zniknie po dwóch
kolejnych uruchomieniach silnika bez
spadku napięcia.
Jeżeli nie udaje się naładować
akumulatora pojazdu, przyczynę
usterki należy usunąć w warsztacie.Komputer pokładowy
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów 3 130.
Nacisnąć przycisk MENU, aby
wybrać Menu informacji o przebiegu i
paliwie , lub wybrać W na
wyświetlaczu typu Uplevel-Combi.
Menu informacji o przebiegu i paliwie
na wyświetlaczu typu Uplevel-Combi
Wybrać pozycje, obracając pokrętło:
