2015 OPEL ASTRA J Instrukcja obsługi (in Polish)

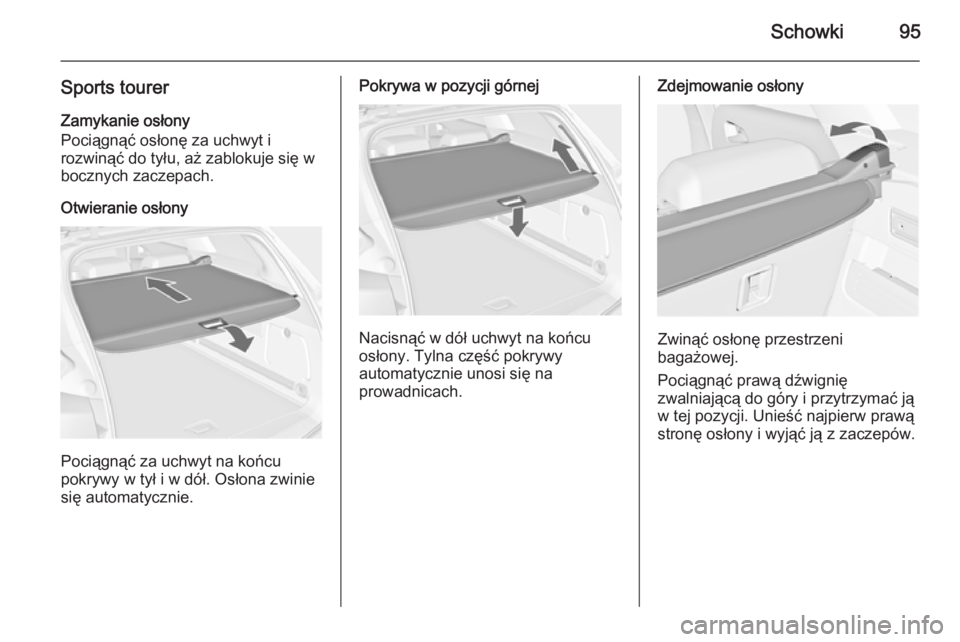

Schowki95
Sports tourerZamykanie osłony
Pociągnąć osłonę za uchwyt i
rozwinąć do tyłu, aż zablokuje się w
bocznych zaczepach.
Otwieranie osłony
Pociągnąć za uchwyt na końcu
pokrywy w tył i w dół. Osłona zwinie
się automatycznie.
Pokrywa w pozycji górnej
Nacisnąć w dół uchwyt na końcu
osłony. Tylna część pokrywy
automatycznie unosi się na
prowadnicach.
Zdejmowanie osłony
Zwinąć osłonę przestrzeni
bagażowej.
Pociągnąć prawą dźwignię
zwalniającą do góry i przytrzymać ją
w tej pozycji. Unieść najpierw prawą
stronę osłony i wyjąć ją z zaczepów.

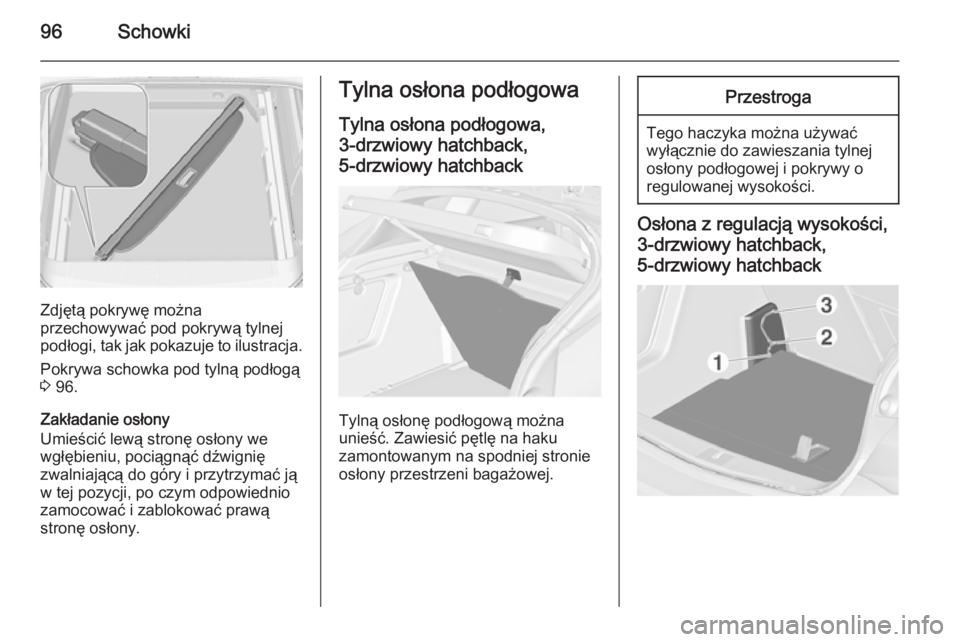

96Schowki
Zdjętą pokrywę można
przechowywać pod pokrywą tylnej
podłogi, tak jak pokazuje to ilustracja.
Pokrywa schowka pod tylną podłogą
3 96.
Zakładanie osłony
Umieścić lewą stronę osłony we
wgłębieniu, pociągnąć dźwignię
zwalniającą do góry i przytrzymać ją
w tej pozycji, po czym odpowiednio
zamocować i zablokować prawą
stronę osłony.
Tylna osłona podłogowa
Tylna osłona podłogowa, 3-drzwiowy hatchback,
5-drzwiowy hatchback
Tylną osłonę podłogową można
unieść. Zawiesić pętlę na haku
zamontowanym na spodniej stronie osłony przestrzeni bagażowej.
Przestroga
Tego haczyka można używać
wyłącznie do zawieszania tylnej osłony podłogowej i pokrywy o
regulowanej wysokości.
Osłona z regulacją wysokości,
3-drzwiowy hatchback,
5-drzwiowy hatchback

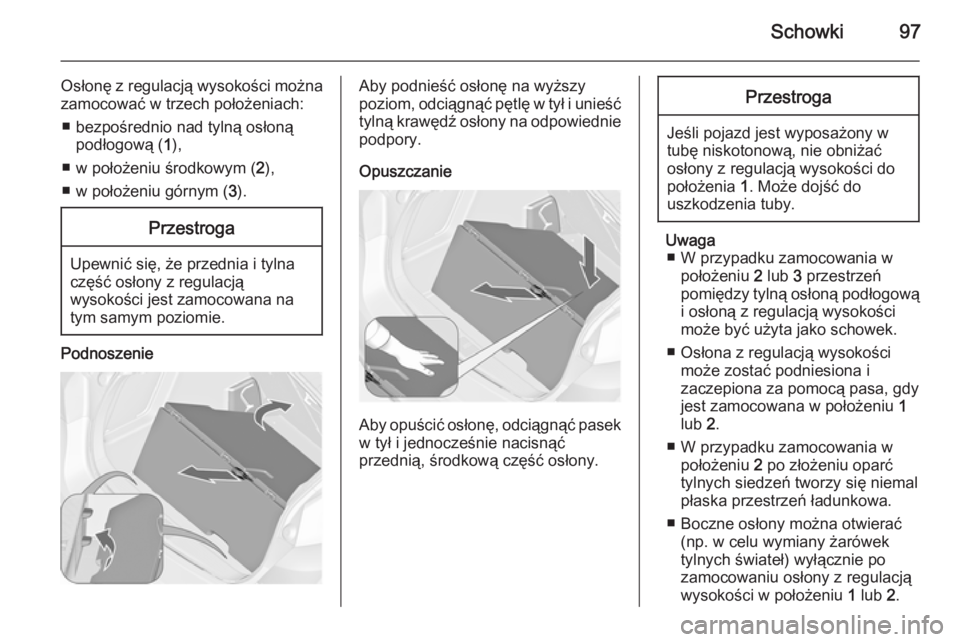

Schowki97
Osłonę z regulacją wysokości można
zamocować w trzech położeniach:
■ bezpośrednio nad tylną osłoną podłogową ( 1),
■ w położeniu środkowym ( 2),
■ w położeniu górnym ( 3).Przestroga
Upewnić się, że przednia i tylna
część osłony z regulacją
wysokości jest zamocowana na
tym samym poziomie.
Podnoszenie
Aby podnieść osłonę na wyższy
poziom, odciągnąć pętlę w tył i unieść
tylną krawędź osłony na odpowiednie
podpory.
Opuszczanie
Aby opuścić osłonę, odciągnąć pasek
w tył i jednocześnie nacisnąć
przednią, środkową część osłony.
Przestroga
Jeśli pojazd jest wyposażony w
tubę niskotonową, nie obniżać
osłony z regulacją wysokości do
położenia 1. Może dojść do
uszkodzenia tuby.
Uwaga ■ W przypadku zamocowania w położeniu 2 lub 3 przestrzeń
pomiędzy tylną osłoną podłogową
i osłoną z regulacją wysokości
może być użyta jako schowek.
■ Osłona z regulacją wysokości może zostać podniesiona i
zaczepiona za pomocą pasa, gdy
jest zamocowana w położeniu 1
lub 2.
■ W przypadku zamocowania w położeniu 2 po złożeniu oparć
tylnych siedzeń tworzy się niemal
płaska przestrzeń ładunkowa.
■ Boczne osłony można otwierać (np. w celu wymiany żarówek
tylnych świateł) wyłącznie po
zamocowaniu osłony z regulacją
wysokości w położeniu 1 lub 2.

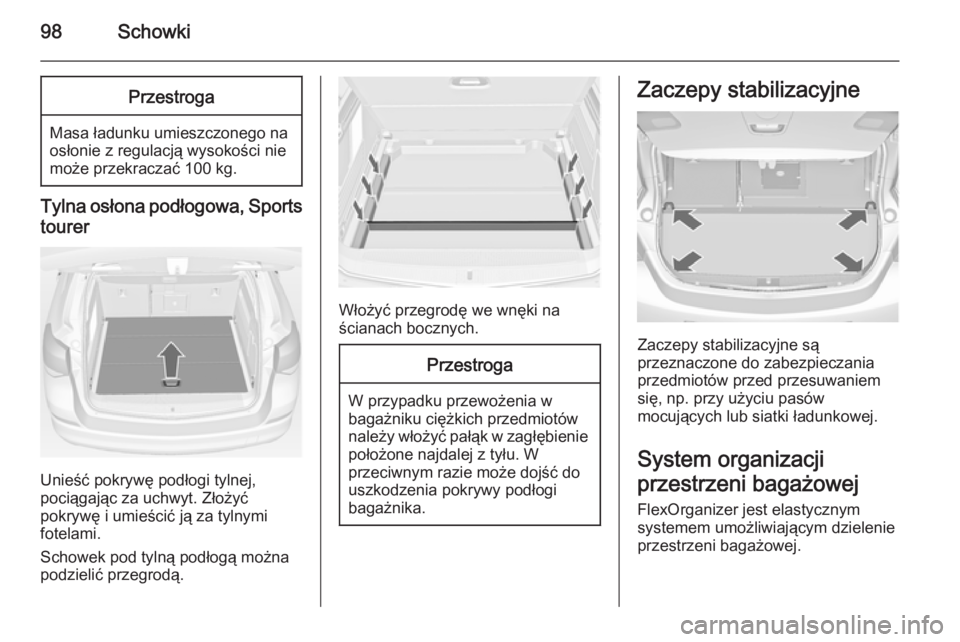

98SchowkiPrzestroga
Masa ładunku umieszczonego na
osłonie z regulacją wysokości nie
może przekraczać 100 kg.
Tylna osłona podłogowa, Sports
tourer
Unieść pokrywę podłogi tylnej,
pociągając za uchwyt. Złożyć
pokrywę i umieścić ją za tylnymi
fotelami.
Schowek pod tylną podłogą można podzielić przegrodą.
Włożyć przegrodę we wnęki na
ścianach bocznych.
Przestroga
W przypadku przewożenia w
bagażniku ciężkich przedmiotów należy włożyć pałąk w zagłębienie położone najdalej z tyłu. W
przeciwnym razie może dojść do
uszkodzenia pokrywy podłogi
bagażnika.
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
System organizacji
przestrzeni bagażowej FlexOrganizer jest elastycznym
systemem umożliwiającym dzielenie
przestrzeni bagażowej.

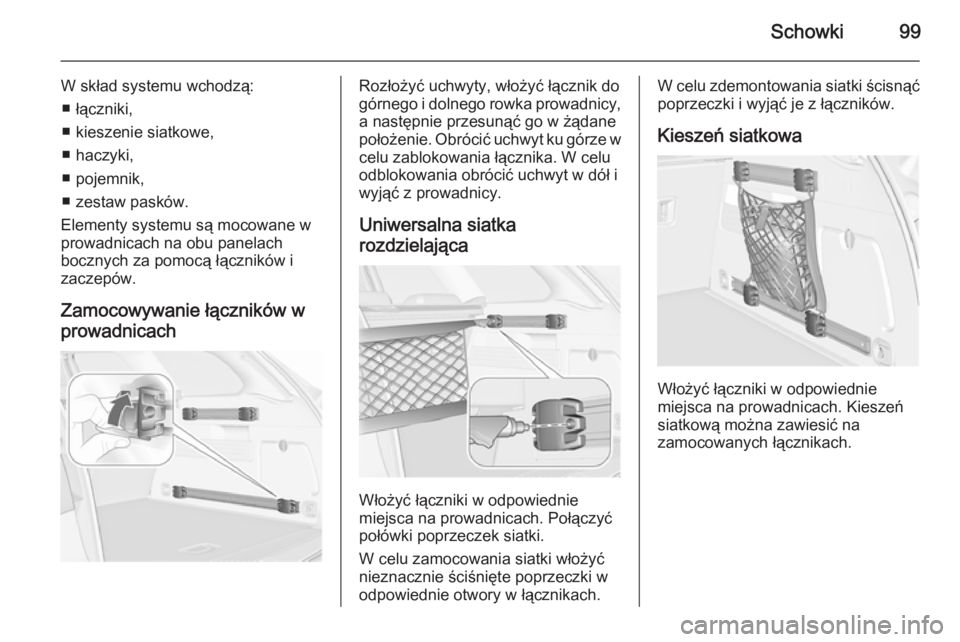

Schowki99
W skład systemu wchodzą:■ łączniki,
■ kieszenie siatkowe,
■ haczyki,
■ pojemnik,
■ zestaw pasków.
Elementy systemu są mocowane w prowadnicach na obu panelach
bocznych za pomocą łączników i
zaczepów.
Zamocowywanie łączników w
prowadnicachRozłożyć uchwyty, włożyć łącznik do
górnego i dolnego rowka prowadnicy,
a następnie przesunąć go w żądane
położenie. Obrócić uchwyt ku górze w celu zablokowania łącznika. W celu
odblokowania obrócić uchwyt w dół i
wyjąć z prowadnicy.
Uniwersalna siatka
rozdzielająca
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Połączyć
połówki poprzeczek siatki.
W celu zamocowania siatki włożyć
nieznacznie ściśnięte poprzeczki w
odpowiednie otwory w łącznikach.
W celu zdemontowania siatki ścisnąć poprzeczki i wyjąć je z łączników.
Kieszeń siatkowa
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Kieszeń
siatkową można zawiesić na
zamocowanych łącznikach.

100Schowki
Zamocowywanie haczyków wprowadnicach
Włożyć haczyk w dowolnym miejscu
najpierw w górny rowek prowadnicy,
a następnie wcisnąć go w dolny
rowek. W celu wyjęcia najpierw
wyciągnąć haczyk z górnego rowka.
Pojemnik
Zamocować dwa haczyki w górnej
prowadnicy. Włożyć górne wsporniki pojemnika w haczyki od góry.
Oba haczyki można również
zamocować w dolnej prowadnicy. Włożyć dolne wsporniki pojemnika w
dolne haczyki od góry.

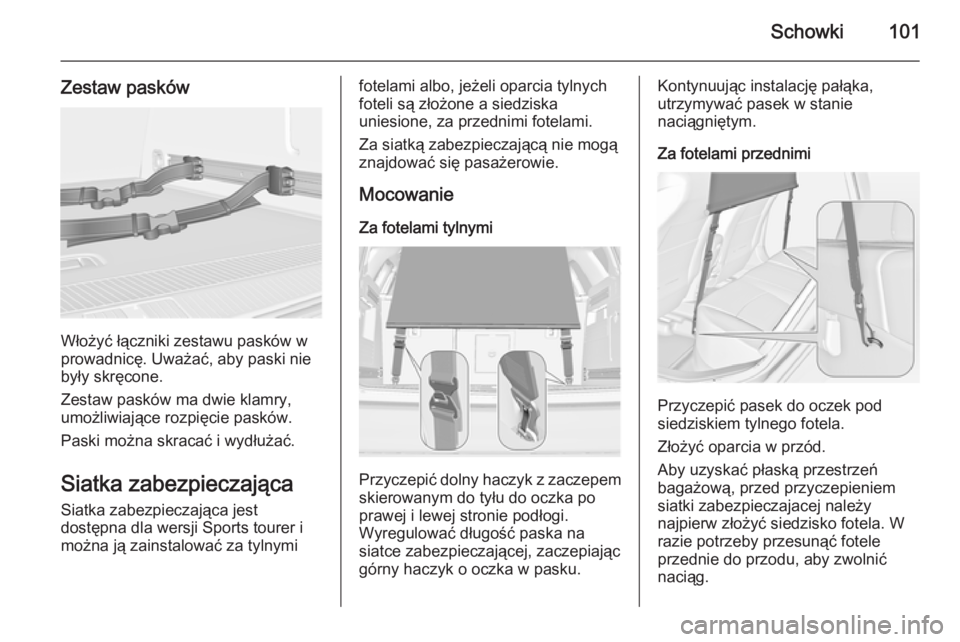

Schowki101
Zestaw pasków
Włożyć łączniki zestawu pasków w
prowadnicę. Uważać, aby paski nie
były skręcone.
Zestaw pasków ma dwie klamry,
umożliwiające rozpięcie pasków.
Paski można skracać i wydłużać.
Siatka zabezpieczająca Siatka zabezpieczająca jest
dostępna dla wersji Sports tourer i
można ją zainstalować za tylnymi
fotelami albo, jeżeli oparcia tylnych
foteli są złożone a siedziska
uniesione, za przednimi fotelami.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Mocowanie
Za fotelami tylnymi
Przyczepić dolny haczyk z zaczepem
skierowanym do tyłu do oczka po
prawej i lewej stronie podłogi.
Wyregulować długość paska na
siatce zabezpieczającej, zaczepiając
górny haczyk o oczka w pasku.
Kontynuując instalację pałąka,
utrzymywać pasek w stanie
naciągniętym.
Za fotelami przednimi
Przyczepić pasek do oczek pod
siedziskiem tylnego fotela.
Złożyć oparcia w przód.
Aby uzyskać płaską przestrzeń
bagażową, przed przyczepieniem
siatki zabezpieczajacej należy
najpierw złożyć siedzisko fotela. W
razie potrzeby przesunąć fotele
przednie do przodu, aby zwolnić
naciąg.

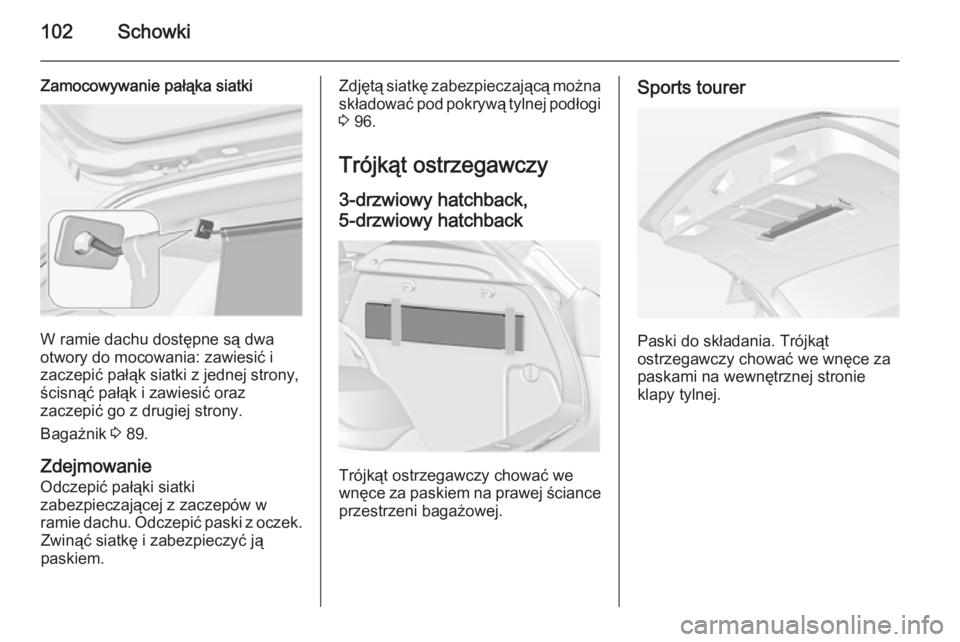

102Schowki
Zamocowywanie pałąka siatki
W ramie dachu dostępne są dwa
otwory do mocowania: zawiesić i
zaczepić pałąk siatki z jednej strony,
ścisnąć pałąk i zawiesić oraz
zaczepić go z drugiej strony.
Bagażnik 3 89.
Zdejmowanie
Odczepić pałąki siatki
zabezpieczającej z zaczepów w
ramie dachu. Odczepić paski z oczek. Zwinąć siatkę i zabezpieczyć ją
paskiem.
Zdjętą siatkę zabezpieczającą można
składować pod pokrywą tylnej podłogi
3 96.
Trójkąt ostrzegawczy
3-drzwiowy hatchback,
5-drzwiowy hatchback
Trójkąt ostrzegawczy chować we
wnęce za paskiem na prawej ściance
przestrzeni bagażowej.
Sports tourer
Paski do składania. Trójkąt
ostrzegawczy chować we wnęce za
paskami na wewnętrznej stronie
klapy tylnej.
