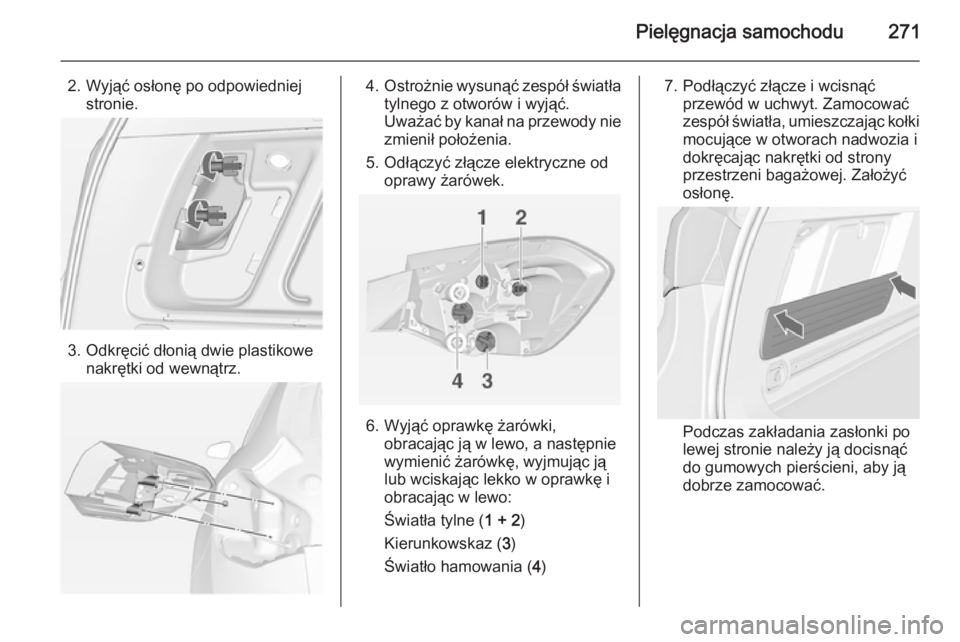

Pielęgnacja samochodu271
2. Wyjąć osłonę po odpowiedniejstronie.
3. Odkręcić dłonią dwie plastikowe nakrętki od wewnątrz.
4.Ostrożnie wysunąć zespół światła
tylnego z otworów i wyjąć.
Uważać by kanał na przewody nie
zmienił położenia.
5. Odłączyć złącze elektryczne od oprawy żarówek.
6. Wyjąć oprawkę żarówki, obracając ją w lewo, a następnie
wymienić żarówkę, wyjmując ją
lub wciskając lekko w oprawkę i
obracając w lewo:
Światła tylne ( 1 + 2)
Kierunkowskaz ( 3)
Światło hamowania ( 4)
7. Podłączyć złącze i wcisnąć
przewód w uchwyt. Zamocowaćzespół światła, umieszczając kołki mocujące w otworach nadwozia i
dokręcając nakrętki od strony
przestrzeni bagażowej. Założyć
osłonę.
Podczas zakładania zasłonki po
lewej stronie należy ją docisnąć
do gumowych pierścieni, aby ją
dobrze zamocować.

272Pielęgnacja samochodu

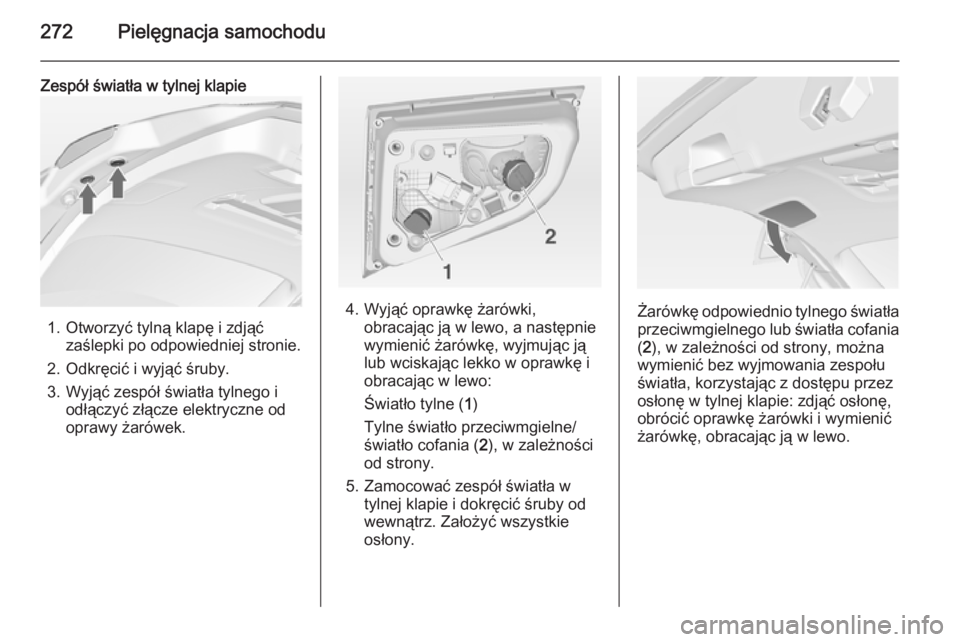

Zespół światła w tylnej klapie
1. Otworzyć tylną klapę i zdjąćzaślepki po odpowiedniej stronie.
2. Odkręcić i wyjąć śruby.
3. Wyjąć zespół światła tylnego i odłączyć złącze elektryczne od
oprawy żarówek.
4. Wyjąć oprawkę żarówki, obracając ją w lewo, a następnie
wymienić żarówkę, wyjmując ją
lub wciskając lekko w oprawkę i
obracając w lewo:
Światło tylne ( 1)
Tylne światło przeciwmgielne/
światło cofania ( 2), w zależności
od strony.
5. Zamocować zespół światła w tylnej klapie i dokręcić śruby od
wewnątrz. Założyć wszystkie
osłony.Żarówkę odpowiednio tylnego światła
przeciwmgielnego lub światła cofania
( 2 ), w zależności od strony, można
wymienić bez wyjmowania zespołu
światła, korzystając z dostępu przez
osłonę w tylnej klapie: zdjąć osłonę,
obrócić oprawkę żarówki i wymienić
żarówkę, obracając ją w lewo.

Pielęgnacja samochodu273

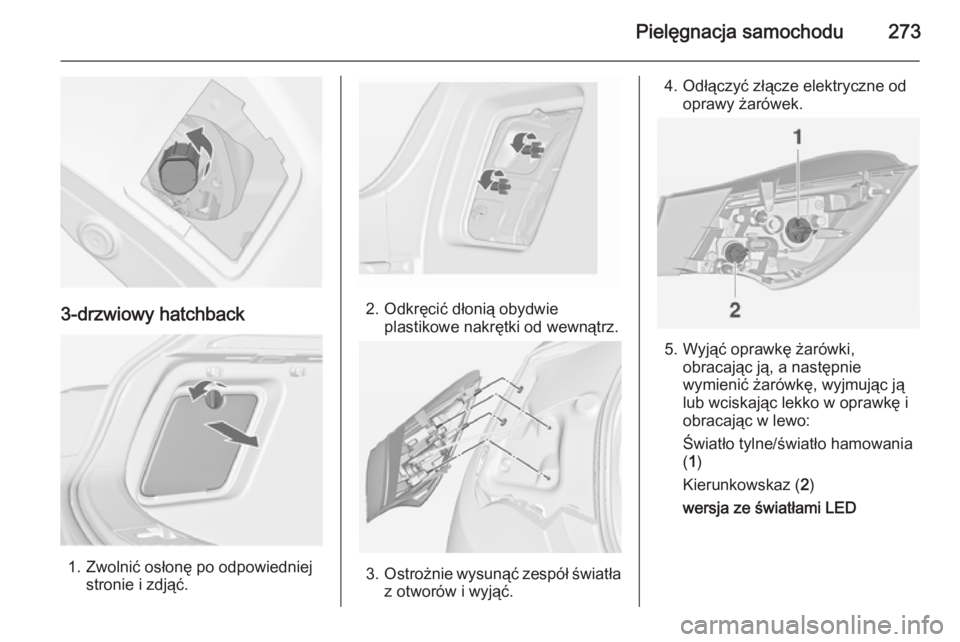

3-drzwiowy hatchback
1. Zwolnić osłonę po odpowiedniejstronie i zdjąć.
2. Odkręcić dłonią obydwieplastikowe nakrętki od wewnątrz.
3. Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Odłączyć złącze elektryczne od oprawy żarówek.
5. Wyjąć oprawkę żarówki,obracając ją, a następnie
wymienić żarówkę, wyjmując ją
lub wciskając lekko w oprawkę i
obracając w lewo:
Światło tylne/światło hamowania ( 1 )
Kierunkowskaz ( 2)
wersja ze światłami LED

274Pielęgnacja samochodu
Można wymienić tylko żarówkę
kierunkowskazu ( 2).
6. Włożyć oprawkę żarówki w zespół
światła tylnego i obrócić w prawo. Podłączyć złącze elektryczne dozespołu światła. Zamocować
zespół światła, umieszczając kołki mocujące w otworach nadwozia i
dokręcając nakrętki od strony
przestrzeni bagażowej. Zamknąć
i zablokować osłonę.

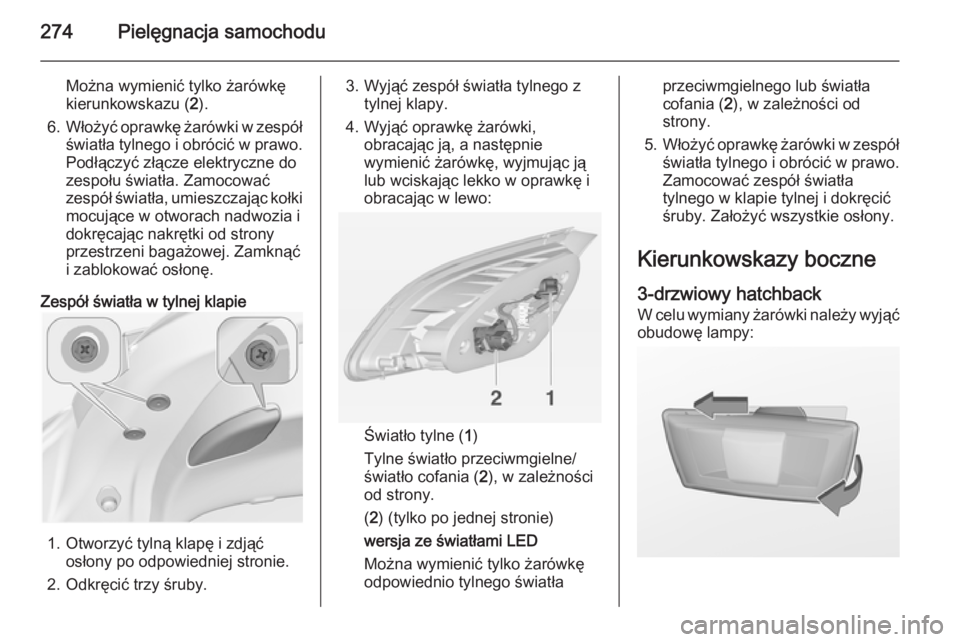

Zespół światła w tylnej klapie
1. Otworzyć tylną klapę i zdjąć osłony po odpowiedniej stronie.
2. Odkręcić trzy śruby.
3. Wyjąć zespół światła tylnego z tylnej klapy.
4. Wyjąć oprawkę żarówki, obracając ją, a następnie
wymienić żarówkę, wyjmując ją
lub wciskając lekko w oprawkę i
obracając w lewo:
Światło tylne ( 1)
Tylne światło przeciwmgielne/
światło cofania ( 2), w zależności
od strony.
( 2 ) (tylko po jednej stronie)
wersja ze światłami LED
Można wymienić tylko żarówkę
odpowiednio tylnego światła
przeciwmgielnego lub światła
cofania ( 2), w zależności od
strony.
5. Włożyć oprawkę żarówki w zespół
światła tylnego i obrócić w prawo. Zamocować zespół światła
tylnego w klapie tylnej i dokręcić
śruby. Założyć wszystkie osłony.

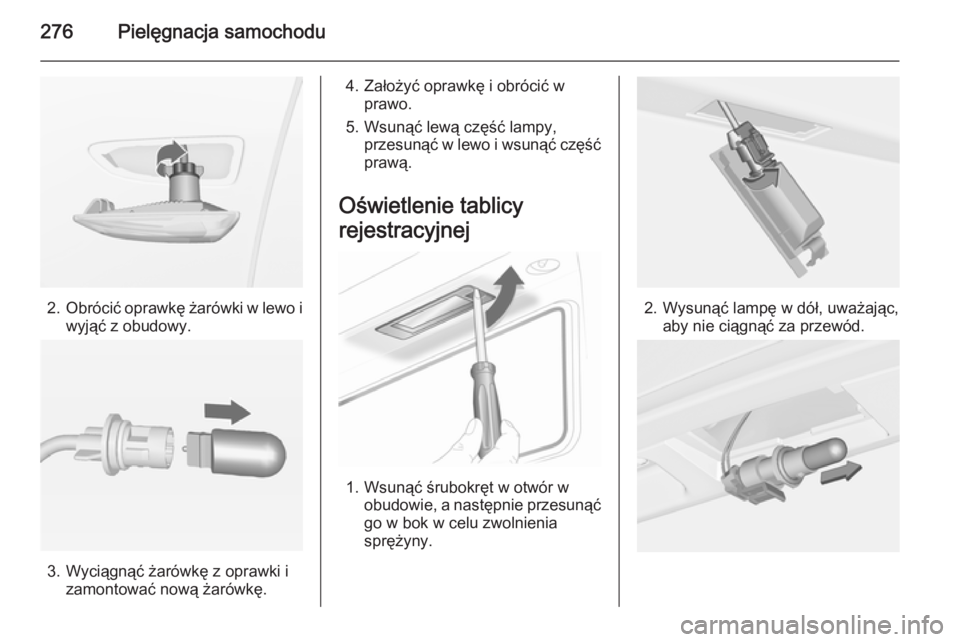

Kierunkowskazy boczne 3-drzwiowy hatchback
W celu wymiany żarówki należy wyjąć obudowę lampy:

Pielęgnacja samochodu275
1. Przesunąć w lewą stronę i wyjąćlampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić w prawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
5- drzwiowy hatchback,
4-drzwiowy notchback, Sports
tourer W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.

276Pielęgnacja samochodu
2.Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy
rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.

Pielęgnacja samochodu277
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.

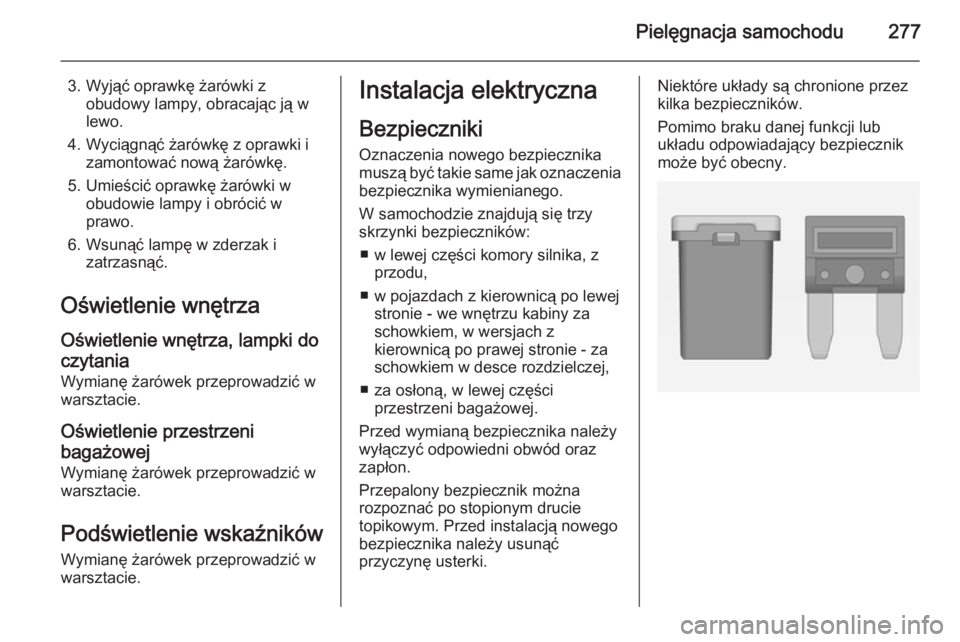

Oświetlenie wnętrza
Oświetlenie wnętrza, lampki do
czytania Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
BezpiecznikiOznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
■ w lewej części komory silnika, z przodu,
■ w pojazdach z kierownicą po lewej stronie - we wnętrzu kabiny za
schowkiem, w wersjach z
kierownicą po prawej stronie - za
schowkiem w desce rozdzielczej,
■ za osłoną, w lewej części przestrzeni bagażowej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.

278Pielęgnacja samochodu

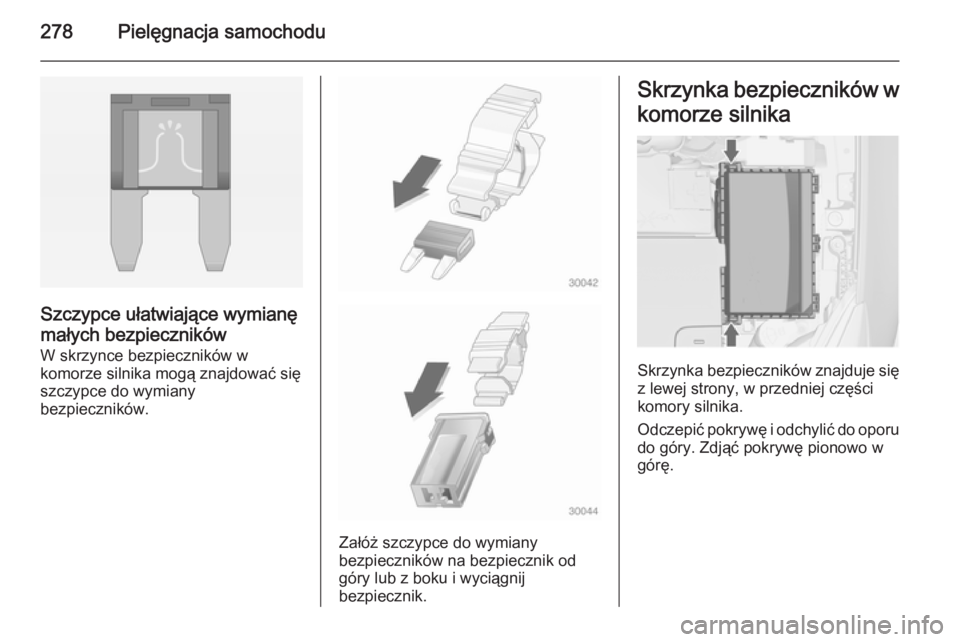

Szczypce ułatwiające wymianęmałych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.
