2015 OPEL ASTRA J Instrukcja obsługi (in Polish)

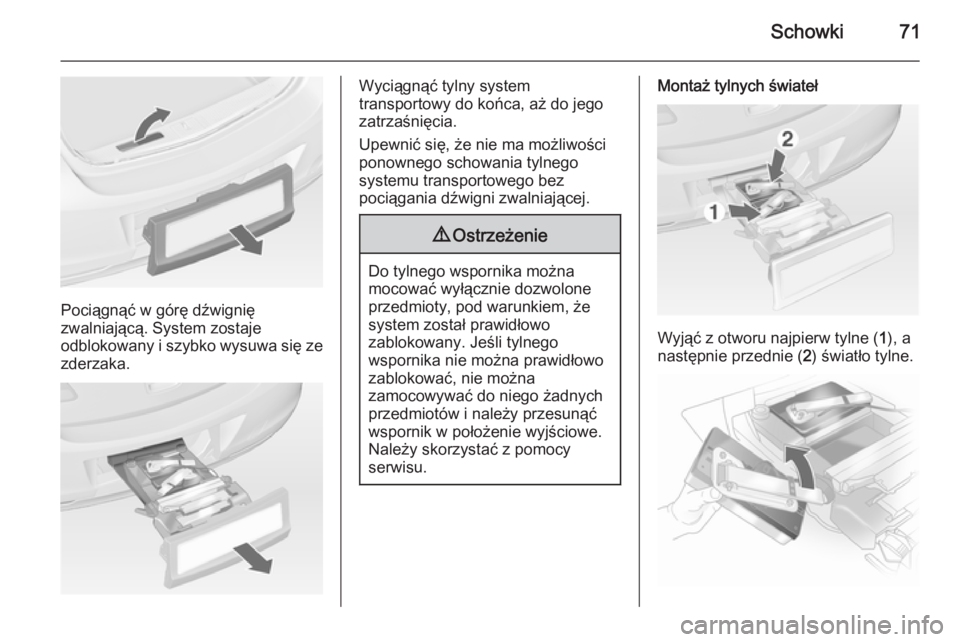

Schowki71
Pociągnąć w górę dźwignię
zwalniającą. System zostaje
odblokowany i szybko wysuwa się ze
zderzaka.
Wyciągnąć tylny system
transportowy do końca, aż do jego zatrzaśnięcia.
Upewnić się, że nie ma możliwości
ponownego schowania tylnego
systemu transportowego bez
pociągania dźwigni zwalniającej.9 Ostrzeżenie
Do tylnego wspornika można
mocować wyłącznie dozwolone
przedmioty, pod warunkiem, że
system został prawidłowo
zablokowany. Jeśli tylnego
wspornika nie można prawidłowo
zablokować, nie można
zamocowywać do niego żadnych
przedmiotów i należy przesunąć
wspornik w położenie wyjściowe.
Należy skorzystać z pomocy
serwisu.
Montaż tylnych świateł
Wyjąć z otworu najpierw tylne ( 1), a
następnie przednie ( 2) światło tylne.

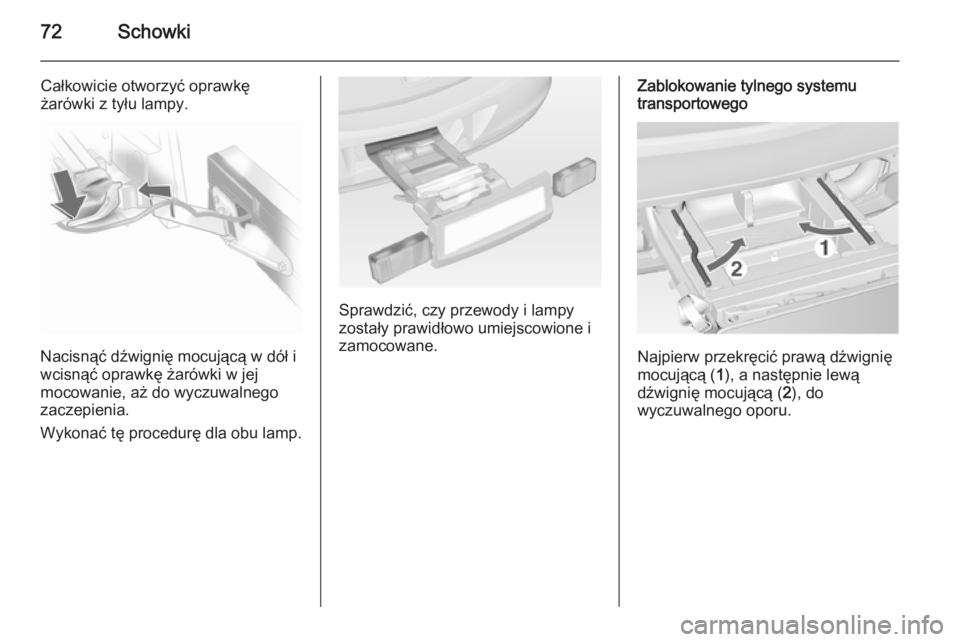

72Schowki
Całkowicie otworzyć oprawkę
żarówki z tyłu lampy.
Nacisnąć dźwignię mocującą w dół i
wcisnąć oprawkę żarówki w jej
mocowanie, aż do wyczuwalnego
zaczepienia.
Wykonać tę procedurę dla obu lamp.
Sprawdzić, czy przewody i lampy
zostały prawidłowo umiejscowione i
zamocowane.
Zablokowanie tylnego systemu
transportowego
Najpierw przekręcić prawą dźwignię
mocującą ( 1), a następnie lewą
dźwignię mocującą ( 2), do
wyczuwalnego oporu.

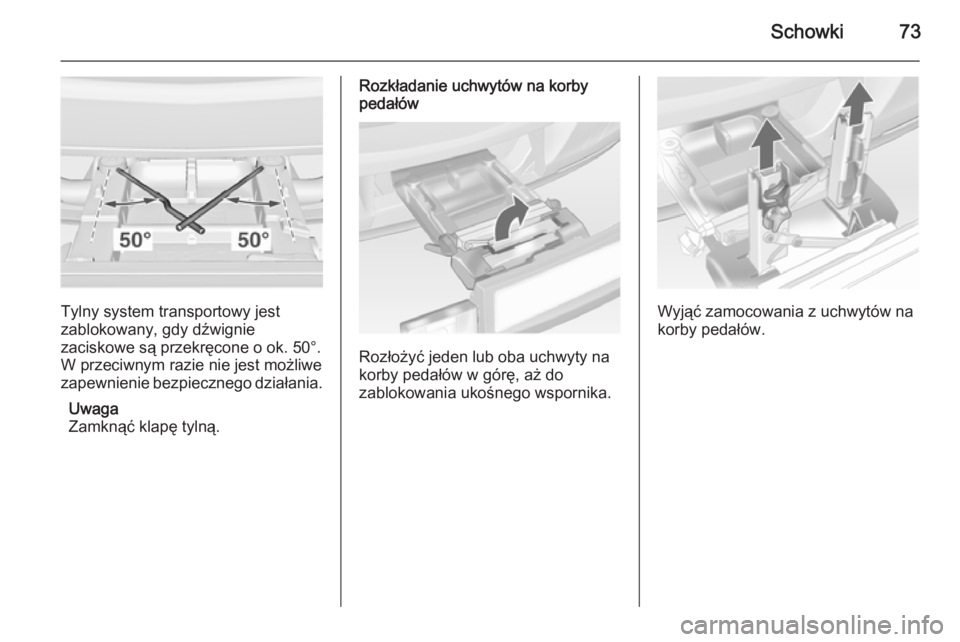

Schowki73
Tylny system transportowy jest
zablokowany, gdy dźwignie
zaciskowe są przekręcone o ok. 50°.
W przeciwnym razie nie jest możliwe zapewnienie bezpiecznego działania.
Uwaga
Zamknąć klapę tylną.
Rozkładanie uchwytów na korby
pedałów
Rozłożyć jeden lub oba uchwyty na
korby pedałów w górę, aż do
zablokowania ukośnego wspornika.
Wyjąć zamocowania z uchwytów na
korby pedałów.

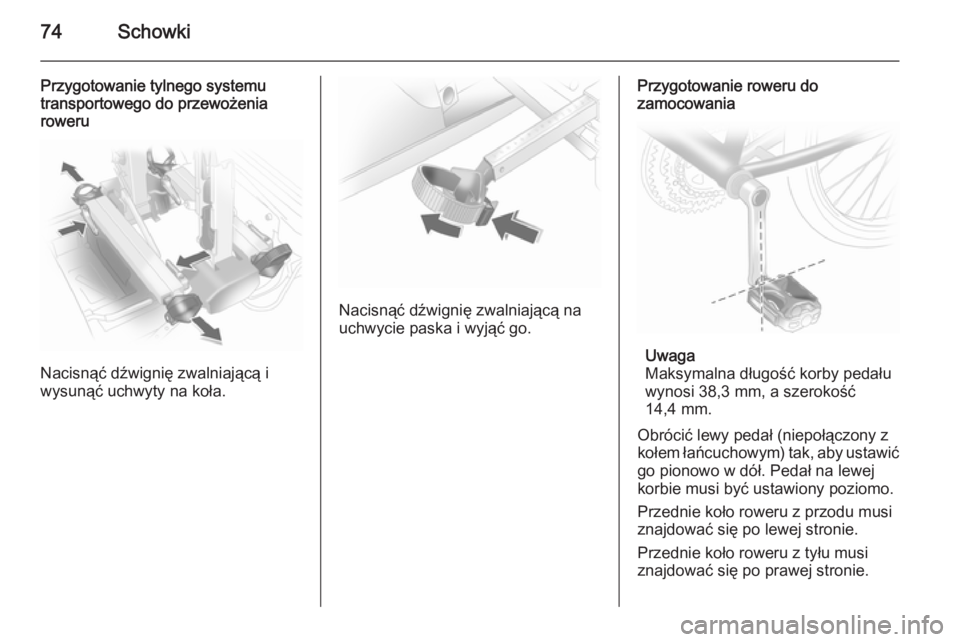

74Schowki
Przygotowanie tylnego systemu
transportowego do przewożenia
roweru
Nacisnąć dźwignię zwalniającą i
wysunąć uchwyty na koła.
Nacisnąć dźwignię zwalniającą na
uchwycie paska i wyjąć go.
Przygotowanie roweru do
zamocowania
Uwaga
Maksymalna długość korby pedału
wynosi 38,3 mm, a szerokość
14,4 mm.
Obrócić lewy pedał (niepołączony z
kołem łańcuchowym) tak, aby ustawić go pionowo w dół. Pedał na lewej
korbie musi być ustawiony poziomo.
Przednie koło roweru z przodu musi
znajdować się po lewej stronie.
Przednie koło roweru z tyłu musi
znajdować się po prawej stronie.

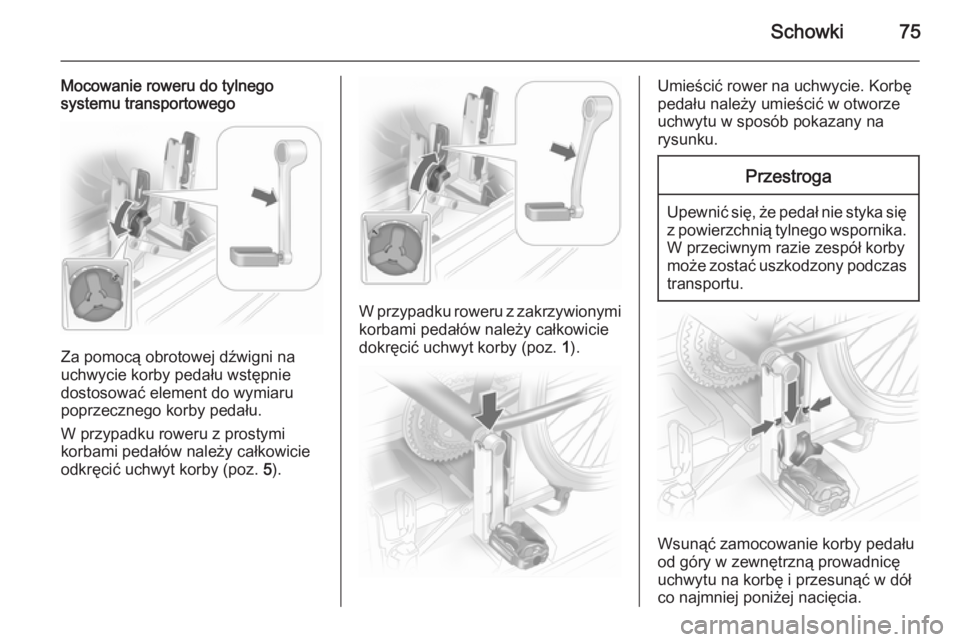

Schowki75
Mocowanie roweru do tylnego
systemu transportowego
Za pomocą obrotowej dźwigni na
uchwycie korby pedału wstępnie
dostosować element do wymiaru
poprzecznego korby pedału.
W przypadku roweru z prostymi
korbami pedałów należy całkowicie
odkręcić uchwyt korby (poz. 5).
W przypadku roweru z zakrzywionymi
korbami pedałów należy całkowicie
dokręcić uchwyt korby (poz. 1).
Umieścić rower na uchwycie. Korbę
pedału należy umieścić w otworze uchwytu w sposób pokazany na
rysunku.Przestroga
Upewnić się, że pedał nie styka się z powierzchnią tylnego wspornika.
W przeciwnym razie zespół korby
może zostać uszkodzony podczas transportu.
Wsunąć zamocowanie korby pedału
od góry w zewnętrzną prowadnicę
uchwytu na korbę i przesunąć w dół
co najmniej poniżej nacięcia.

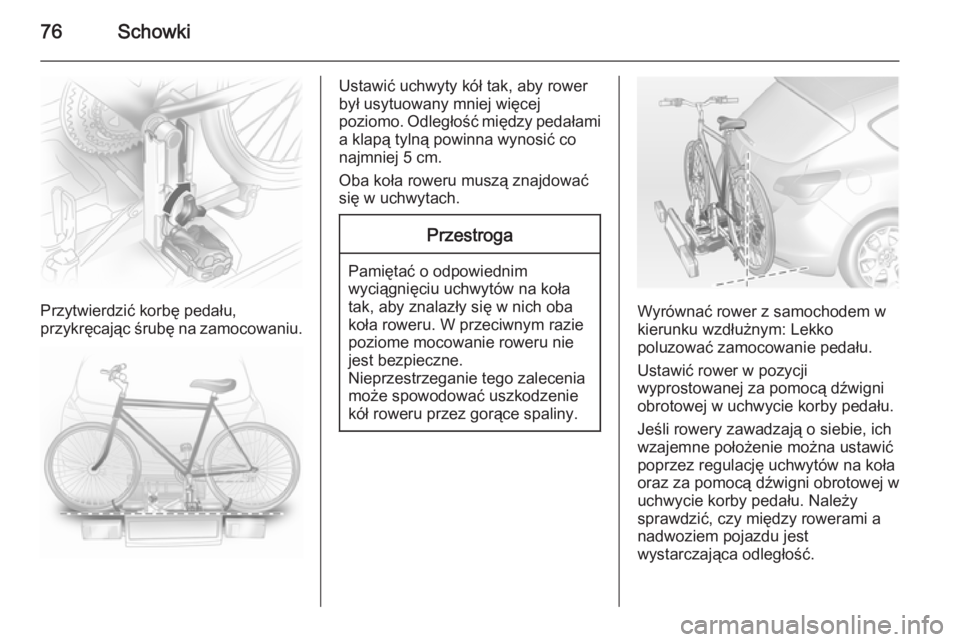

76Schowki
Przytwierdzić korbę pedału,
przykręcając śrubę na zamocowaniu.
Ustawić uchwyty kół tak, aby rower
był usytuowany mniej więcej
poziomo. Odległość między pedałami a klapą tylną powinna wynosić co
najmniej 5 cm.
Oba koła roweru muszą znajdować
się w uchwytach.Przestroga
Pamiętać o odpowiednim
wyciągnięciu uchwytów na koła
tak, aby znalazły się w nich oba
koła roweru. W przeciwnym razie
poziome mocowanie roweru nie
jest bezpieczne.
Nieprzestrzeganie tego zalecenia
może spowodować uszkodzenie
kół roweru przez gorące spaliny.
Wyrównać rower z samochodem w
kierunku wzdłużnym: Lekko
poluzować zamocowanie pedału.
Ustawić rower w pozycji
wyprostowanej za pomocą dźwigni obrotowej w uchwycie korby pedału.
Jeśli rowery zawadzają o siebie, ich
wzajemne położenie można ustawić
poprzez regulację uchwytów na koła
oraz za pomocą dźwigni obrotowej w
uchwycie korby pedału. Należy
sprawdzić, czy między rowerami a
nadwoziem pojazdu jest
wystarczająca odległość.

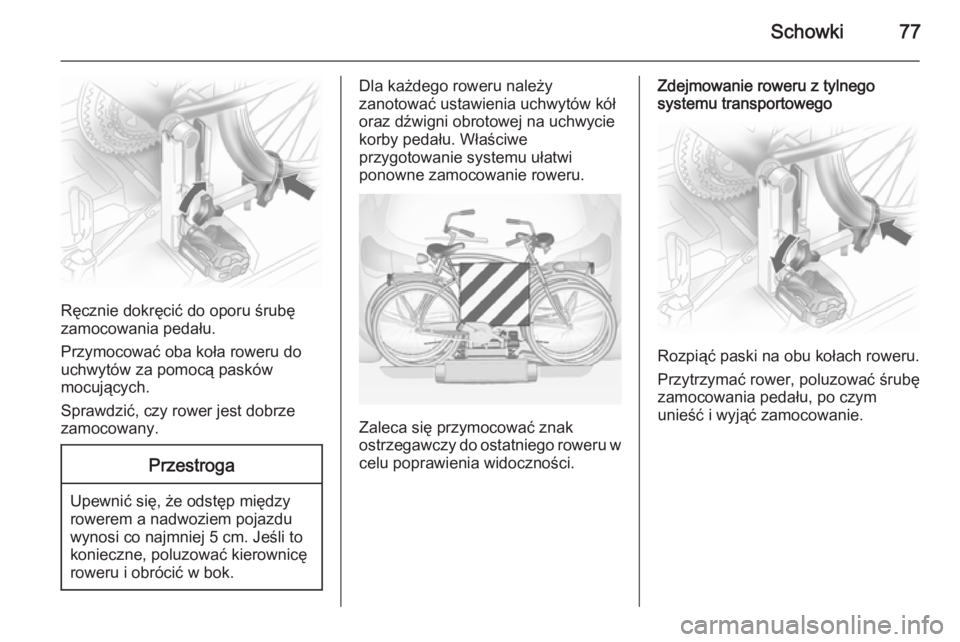

Schowki77
Ręcznie dokręcić do oporu śrubę
zamocowania pedału.
Przymocować oba koła roweru do
uchwytów za pomocą pasków
mocujących.
Sprawdzić, czy rower jest dobrze
zamocowany.
Przestroga
Upewnić się, że odstęp między
rowerem a nadwoziem pojazdu
wynosi co najmniej 5 cm. Jeśli to
konieczne, poluzować kierownicę
roweru i obrócić w bok.
Dla każdego roweru należy
zanotować ustawienia uchwytów kół
oraz dźwigni obrotowej na uchwycie
korby pedału. Właściwe
przygotowanie systemu ułatwi
ponowne zamocowanie roweru.
Zaleca się przymocować znak
ostrzegawczy do ostatniego roweru w celu poprawienia widoczności.
Zdejmowanie roweru z tylnego
systemu transportowego
Rozpiąć paski na obu kołach roweru.
Przytrzymać rower, poluzować śrubę
zamocowania pedału, po czym
unieść i wyjąć zamocowanie.

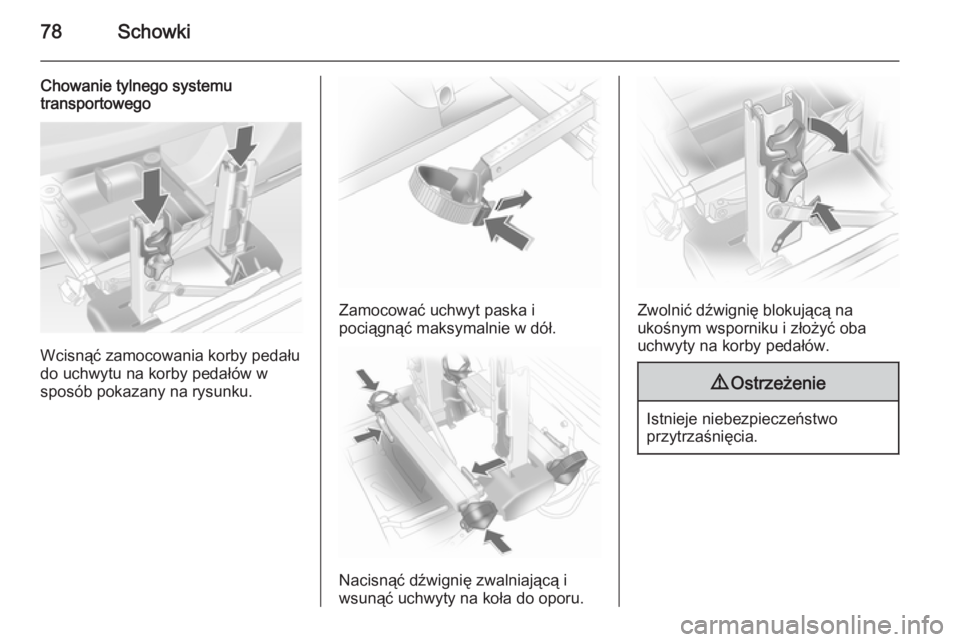

78Schowki
Chowanie tylnego systemu
transportowego
Wcisnąć zamocowania korby pedału
do uchwytu na korby pedałów w
sposób pokazany na rysunku.
Zamocować uchwyt paska i
pociągnąć maksymalnie w dół.
Nacisnąć dźwignię zwalniającą i
wsunąć uchwyty na koła do oporu.
Zwolnić dźwignię blokującą na
ukośnym wsporniku i złożyć oba
uchwyty na korby pedałów.
9 Ostrzeżenie
Istnieje niebezpieczeństwo
przytrzaśnięcia.
