2015 MINI 5 door Manuel du propriétaire (in French)

Remplacement de piècesÉquipement du véhicule
Ce chapitre décrit tous les équipements de sé‐
rie, spécifiques à un pays et en option proposés
pour cette série de modèles. C'est pourquoi des
équipements non disponibles pour un véhicule,
en raison des options choisies ou du pays, y
sont également décrits. Ceci s'applique égale‐
ment aux fonctions et systèmes de sécurité.
L'utilisation des fonctions et systèmes corres‐
pondants implique le respect des législations
nationales locales en vigueur.
Outillage de bord
L'outillage de bord se trouve dans une cuvette
sous le plancher de coffre à bagages.
Remplacement des balais d'essuie-glace
Remarques ATTENTION
Si le bras d’essuie-glace sans balais d'es‐
suie-glace monté tombe sur le pare-brise, ce
dernier peut être endommagé. Risque de dom‐
mages matériels. Lors du remplacement des
balais d'essuie-glace, maintenir le bas d'essuie-
glace et ne pas le rabattre tant que les nou‐
veaux balais n'ont pas été montés. ◀
ATTENTION
Les essuie-glace dépliés peuvent être co‐
incés lors de l'ouverture du capot moteur. Ris‐
que de dommages matériels. Avant l'ouverture
du capot moteur, veiller à ce que les essuie-
glace avec balais montés reposent bien sur le
pare-brise. ◀
Remplacement du balai d'essuie-glace
avant1.Pour le remplacement, amener les essuie-
glaces en position relevée, voir page 73.2.Écarter les essuie-glaces et les maintenir en
place.3.Ouvrir le verrouillage du balai d'essuie-
glace, flèche.4.Tirer tout d'abord le balai d'essuie-glace
vers le bas pour le sortir du logement au ni‐
veau du bras d'essuie-glace, flèche 1.Seite 217Remplacement de piècesMOBILITÉ217
Online Edition for Part no. 01 40 2 964 626 - X/15

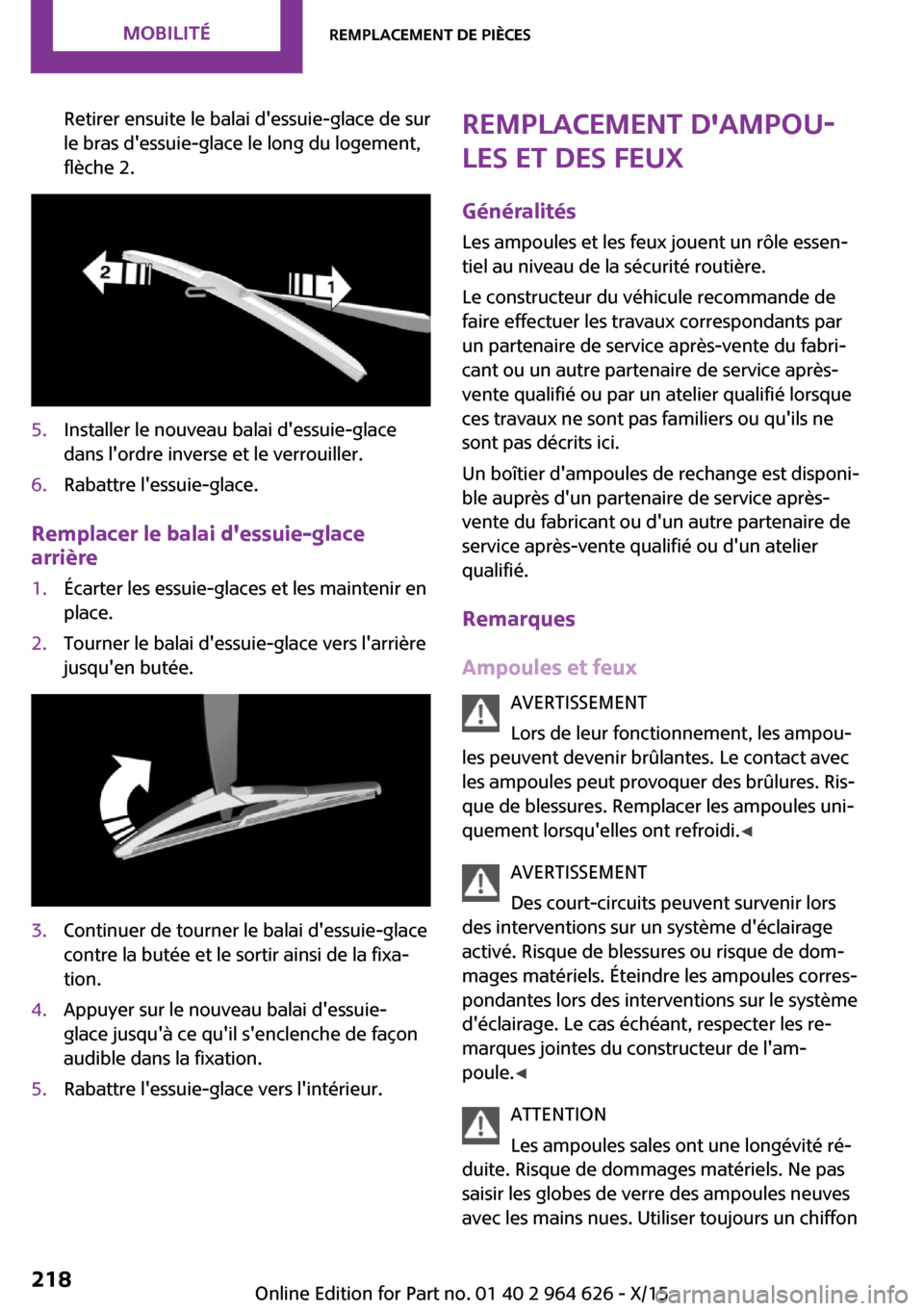

Retirer ensuite le balai d'essuie-glace de sur
le bras d'essuie-glace le long du logement,
flèche 2.5.Installer le nouveau balai d'essuie-glace
dans l'ordre inverse et le verrouiller.6.Rabattre l'essuie-glace.
Remplacer le balai d'essuie-glace
arrière
1.Écarter les essuie-glaces et les maintenir en
place.2.Tourner le balai d'essuie-glace vers l'arrière
jusqu'en butée.3.Continuer de tourner le balai d'essuie-glace
contre la butée et le sortir ainsi de la fixa‐
tion.4.Appuyer sur le nouveau balai d'essuie-
glace jusqu'à ce qu'il s'enclenche de façon
audible dans la fixation.5.Rabattre l'essuie-glace vers l'intérieur.Remplacement d'ampou‐
les et des feux
Généralités Les ampoules et les feux jouent un rôle essen‐
tiel au niveau de la sécurité routière.
Le constructeur du véhicule recommande de
faire effectuer les travaux correspondants par
un partenaire de service après-vente du fabri‐
cant ou un autre partenaire de service après-
vente qualifié ou par un atelier qualifié lorsque
ces travaux ne sont pas familiers ou qu'ils ne
sont pas décrits ici.
Un boîtier d'ampoules de rechange est disponi‐
ble auprès d'un partenaire de service après-
vente du fabricant ou d'un autre partenaire de
service après-vente qualifié ou d'un atelier
qualifié.
Remarques
Ampoules et feux AVERTISSEMENT
Lors de leur fonctionnement, les ampou‐
les peuvent devenir brûlantes. Le contact avec
les ampoules peut provoquer des brûlures. Ris‐
que de blessures. Remplacer les ampoules uni‐
quement lorsqu'elles ont refroidi. ◀
AVERTISSEMENT
Des court-circuits peuvent survenir lors
des interventions sur un système d'éclairage
activé. Risque de blessures ou risque de dom‐
mages matériels. Éteindre les ampoules corres‐
pondantes lors des interventions sur le système
d'éclairage. Le cas échéant, respecter les re‐
marques jointes du constructeur de l'am‐
poule. ◀
ATTENTION
Les ampoules sales ont une longévité ré‐
duite. Risque de dommages matériels. Ne pas
saisir les globes de verre des ampoules neuves
avec les mains nues. Utiliser toujours un chiffonSeite 218MOBILITÉRemplacement de pièces218
Online Edition for Part no. 01 40 2 964 626 - X/15

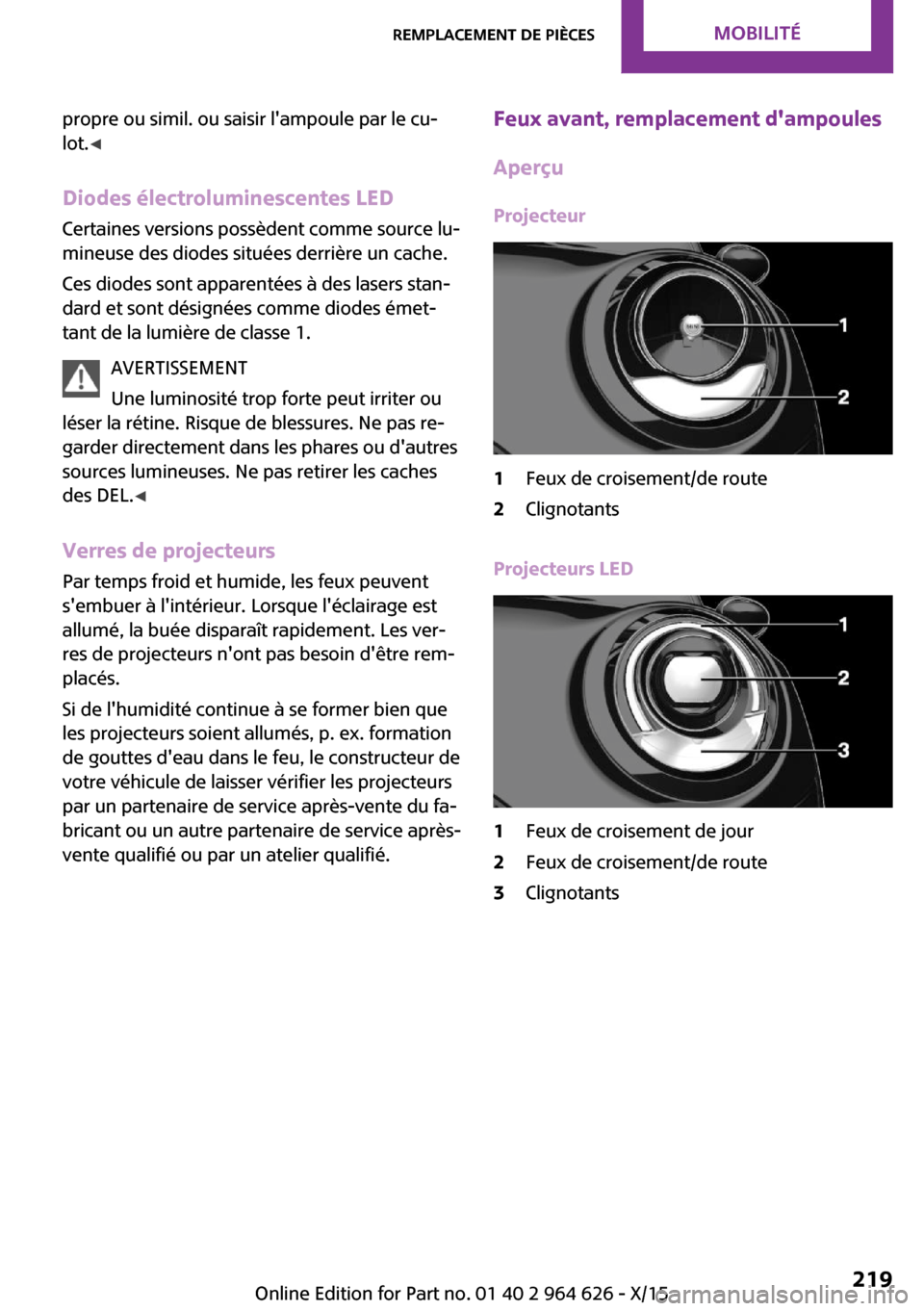

propre ou simil. ou saisir l'ampoule par le cu‐
lot. ◀
Diodes électroluminescentes LED Certaines versions possèdent comme source lu‐
mineuse des diodes situées derrière un cache.
Ces diodes sont apparentées à des lasers stan‐
dard et sont désignées comme diodes émet‐
tant de la lumière de classe 1.
AVERTISSEMENT
Une luminosité trop forte peut irriter ou
léser la rétine. Risque de blessures. Ne pas re‐
garder directement dans les phares ou d'autres
sources lumineuses. Ne pas retirer les caches
des DEL. ◀
Verres de projecteurs
Par temps froid et humide, les feux peuvent
s'embuer à l'intérieur. Lorsque l'éclairage est
allumé, la buée disparaît rapidement. Les ver‐
res de projecteurs n'ont pas besoin d'être rem‐
placés.
Si de l'humidité continue à se former bien que
les projecteurs soient allumés, p. ex. formation
de gouttes d'eau dans le feu, le constructeur de
votre véhicule de laisser vérifier les projecteurs
par un partenaire de service après-vente du fa‐
bricant ou un autre partenaire de service après- vente qualifié ou par un atelier qualifié.Feux avant, remplacement d'ampoules
Aperçu
Projecteur1Feux de croisement/de route2Clignotants
Projecteurs LED
1Feux de croisement de jour2Feux de croisement/de route3ClignotantsSeite 219Remplacement de piècesMOBILITÉ219
Online Edition for Part no. 01 40 2 964 626 - X/15

Éclairage avant1Feux de position2Feux de croisement de jour3Antibrouillard
Éclairage avant à LED
1Feux de position2Antibrouillard
Feux de croisement à LED/feux de routeà LED
Respecter les instructions concernant les am‐
poules et les feux, voir page 218.
Les feux sont équipés de la technologie LED. En
cas de panne, veuillez vous adresser à un par‐
tenaire de service après-vente du fabricant ou
un autre partenaire de service après-vente
qualifié ou à un atelier qualifié.
Feux de croisement halogènes/feux de
route halogènes
Respecter les instructions concernant les am‐
poules et les feux, voir page 218.
Ampoules : H41.Ouverture du capot moteur, voir page 208.2.Tourner le cache dans le sens inverse des
aiguilles d'une montre, flèche, et le retirer.3.Retirer la fiche.4.Décrocher l'étrier élastique, flèche, et le ra‐
battre vers le bas.5.Sortir l'ampoule du boîtier de projecteur.6.Pour le mettre en place l'ampoule neuve et
pour remonter le cache, procéder dans l'or‐
dre inverse.
Clignotants
Respecter les instructions concernant les am‐
poules et les feux, voir page 218.
Ampoules : PW24W
Seite 220MOBILITÉRemplacement de pièces220
Online Edition for Part no. 01 40 2 964 626 - X/15

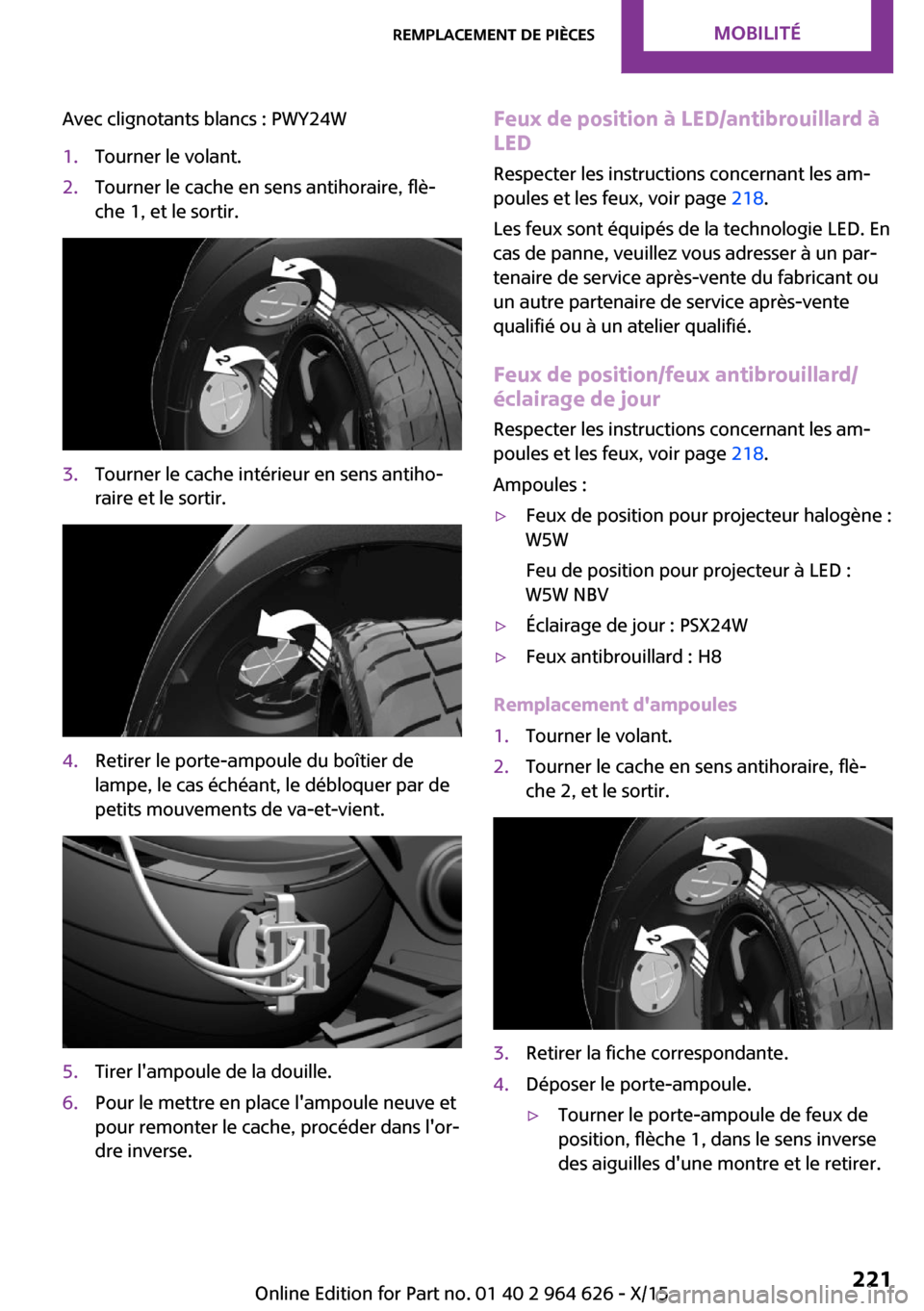

Avec clignotants blancs : PWY24W1.Tourner le volant.2.Tourner le cache en sens antihoraire, flè‐
che 1, et le sortir.3.Tourner le cache intérieur en sens antiho‐
raire et le sortir.4.Retirer le porte-ampoule du boîtier de
lampe, le cas échéant, le débloquer par de
petits mouvements de va-et-vient.5.Tirer l'ampoule de la douille.6.Pour le mettre en place l'ampoule neuve et
pour remonter le cache, procéder dans l'or‐
dre inverse.Feux de position à LED/antibrouillard à
LED
Respecter les instructions concernant les am‐
poules et les feux, voir page 218.
Les feux sont équipés de la technologie LED. En
cas de panne, veuillez vous adresser à un par‐
tenaire de service après-vente du fabricant ou
un autre partenaire de service après-vente
qualifié ou à un atelier qualifié.
Feux de position/feux antibrouillard/
éclairage de jour
Respecter les instructions concernant les am‐
poules et les feux, voir page 218.
Ampoules :▷Feux de position pour projecteur halogène :
W5W
Feu de position pour projecteur à LED :
W5W NBV▷Éclairage de jour : PSX24W▷Feux antibrouillard : H8
Remplacement d'ampoules
1.Tourner le volant.2.Tourner le cache en sens antihoraire, flè‐
che 2, et le sortir.3.Retirer la fiche correspondante.4.Déposer le porte-ampoule.▷Tourner le porte-ampoule de feux de
position, flèche 1, dans le sens inverse
des aiguilles d'une montre et le retirer.Seite 221Remplacement de piècesMOBILITÉ221
Online Edition for Part no. 01 40 2 964 626 - X/15

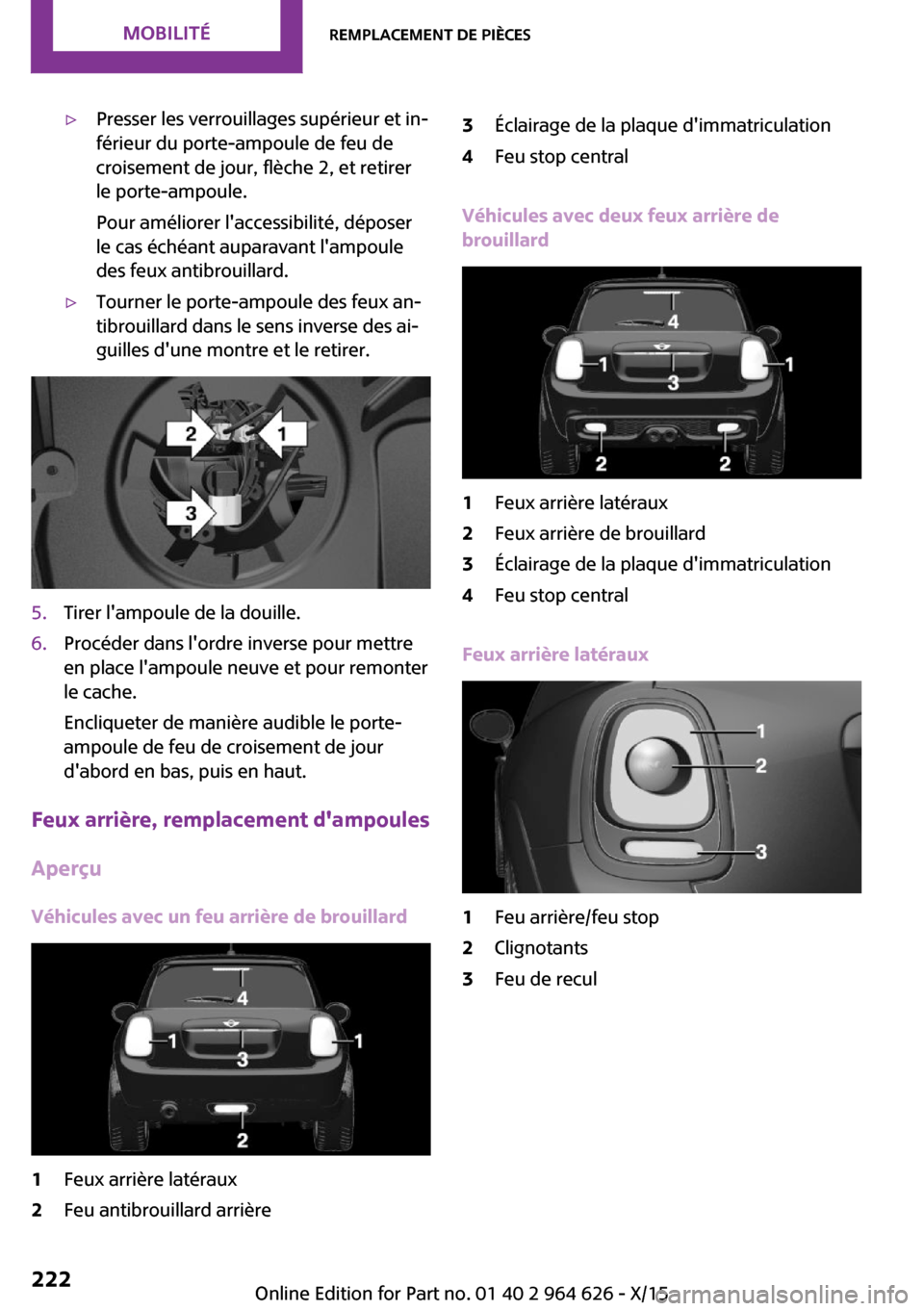

▷Presser les verrouillages supérieur et in‐
férieur du porte-ampoule de feu de
croisement de jour, flèche 2, et retirer
le porte-ampoule.
Pour améliorer l'accessibilité, déposer
le cas échéant auparavant l'ampoule
des feux antibrouillard.▷Tourner le porte-ampoule des feux an‐
tibrouillard dans le sens inverse des ai‐
guilles d'une montre et le retirer.5.Tirer l'ampoule de la douille.6.Procéder dans l'ordre inverse pour mettre
en place l'ampoule neuve et pour remonter
le cache.
Encliqueter de manière audible le porte-
ampoule de feu de croisement de jour
d'abord en bas, puis en haut.
Feux arrière, remplacement d'ampoules
Aperçu
Véhicules avec un feu arrière de brouillard
1Feux arrière latéraux2Feu antibrouillard arrière3Éclairage de la plaque d'immatriculation4Feu stop central
Véhicules avec deux feux arrière de
brouillard
1Feux arrière latéraux2Feux arrière de brouillard3Éclairage de la plaque d'immatriculation4Feu stop central
Feux arrière latéraux
1Feu arrière/feu stop2Clignotants3Feu de reculSeite 222MOBILITÉRemplacement de pièces222
Online Edition for Part no. 01 40 2 964 626 - X/15

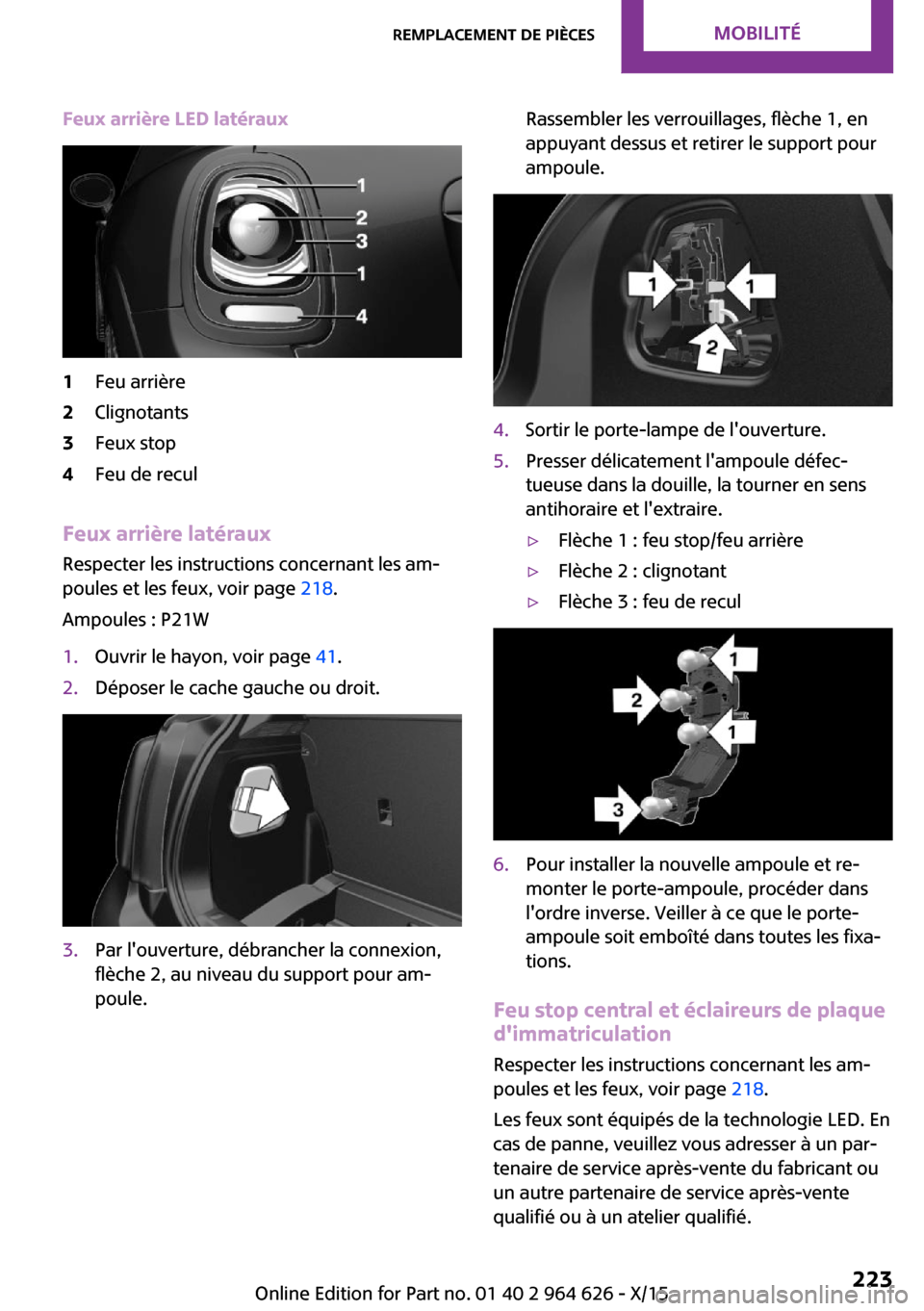

Feux arrière LED latéraux1Feu arrière2Clignotants3Feux stop4Feu de recul
Feux arrière latéraux
Respecter les instructions concernant les am‐
poules et les feux, voir page 218.
Ampoules : P21W
1.Ouvrir le hayon, voir page 41.2.Déposer le cache gauche ou droit.3.Par l'ouverture, débrancher la connexion,
flèche 2, au niveau du support pour am‐
poule.Rassembler les verrouillages, flèche 1, en
appuyant dessus et retirer le support pour
ampoule.4.Sortir le porte-lampe de l'ouverture.5.Presser délicatement l'ampoule défec‐
tueuse dans la douille, la tourner en sens
antihoraire et l'extraire.▷Flèche 1 : feu stop/feu arrière▷Flèche 2 : clignotant▷Flèche 3 : feu de recul6.Pour installer la nouvelle ampoule et re‐
monter le porte-ampoule, procéder dans
l'ordre inverse. Veiller à ce que le porte-
ampoule soit emboîté dans toutes les fixa‐
tions.
Feu stop central et éclaireurs de plaque
d'immatriculation
Respecter les instructions concernant les am‐
poules et les feux, voir page 218.
Les feux sont équipés de la technologie LED. En
cas de panne, veuillez vous adresser à un par‐
tenaire de service après-vente du fabricant ou
un autre partenaire de service après-vente
qualifié ou à un atelier qualifié.
Seite 223Remplacement de piècesMOBILITÉ223
Online Edition for Part no. 01 40 2 964 626 - X/15

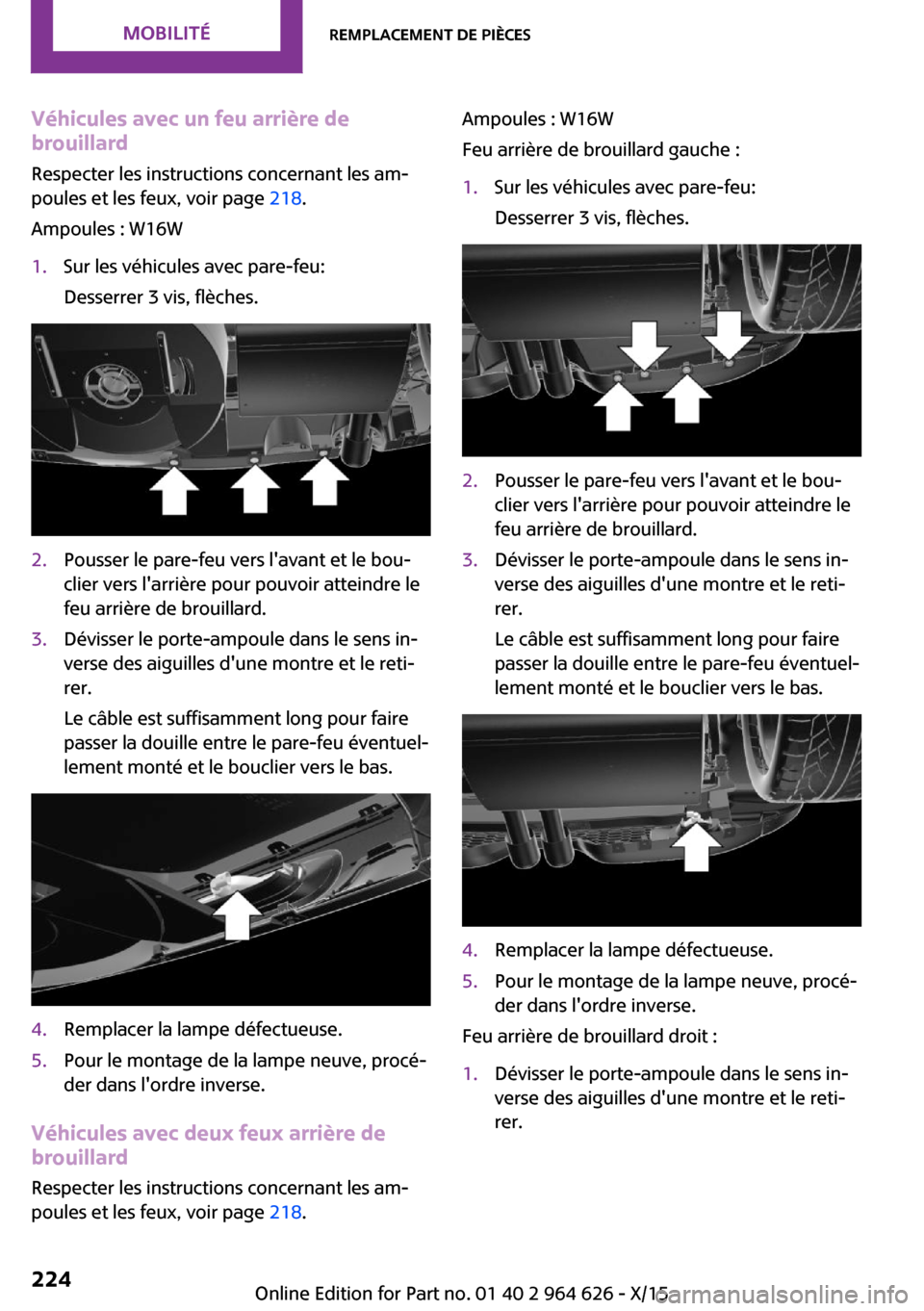

Véhicules avec un feu arrière de
brouillard
Respecter les instructions concernant les am‐
poules et les feux, voir page 218.
Ampoules : W16W1.Sur les véhicules avec pare-feu:
Desserrer 3 vis, flèches.2.Pousser le pare-feu vers l'avant et le bou‐
clier vers l'arrière pour pouvoir atteindre le
feu arrière de brouillard.3.Dévisser le porte-ampoule dans le sens in‐
verse des aiguilles d'une montre et le reti‐
rer.
Le câble est suffisamment long pour faire
passer la douille entre le pare-feu éventuel‐
lement monté et le bouclier vers le bas.4.Remplacer la lampe défectueuse.5.Pour le montage de la lampe neuve, procé‐
der dans l'ordre inverse.
Véhicules avec deux feux arrière de
brouillard
Respecter les instructions concernant les am‐
poules et les feux, voir page 218.
Ampoules : W16W
Feu arrière de brouillard gauche :1.Sur les véhicules avec pare-feu:
Desserrer 3 vis, flèches.2.Pousser le pare-feu vers l'avant et le bou‐
clier vers l'arrière pour pouvoir atteindre le
feu arrière de brouillard.3.Dévisser le porte-ampoule dans le sens in‐
verse des aiguilles d'une montre et le reti‐
rer.
Le câble est suffisamment long pour faire
passer la douille entre le pare-feu éventuel‐
lement monté et le bouclier vers le bas.4.Remplacer la lampe défectueuse.5.Pour le montage de la lampe neuve, procé‐
der dans l'ordre inverse.
Feu arrière de brouillard droit :
1.Dévisser le porte-ampoule dans le sens in‐
verse des aiguilles d'une montre et le reti‐
rer.Seite 224MOBILITÉRemplacement de pièces224
