BRANDSTOFTOEVOER
Versies Brandstoftoevoer
Alle Common Rail directe inspuiting
200)
BELANGRIJK
200) Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen
rekening wordt gehouden met de technische specificaties, kunnen storingen in de werking en zelfs brand tot gevolg
hebben.
261

TRANSMISSIE
Versies Versnellingsbak Koppeling Aandrijving
115 MultiJet(*)Vijf gesynchroniseerde
versnellingen vooruit en een
versnelling achteruit.
Zelfinstellend met pedaal
zonder vrije slagVoor 110 MultiJet(*)
Zes gesynchroniseerde
versnellingen vooruit en een
versnelling achteruit. 130 MultiJet
150 MultiJet
180 MultiJet Power
(*)Versie voor specifieke markten
262
TECHNISCHE GEGEVENS

WIELOPHANGING
56)
Versies Voor Achter
Voor
onafhankelijke voorwielophanging van
McPherson typeStarre buisvormige achteras; overlangs
geplaatste bladveren
Achter
BELANGRIJK
56) Zorg ervoor dat de bladveren van composietmateriaal niet in contact komen met enig zuurtype
263

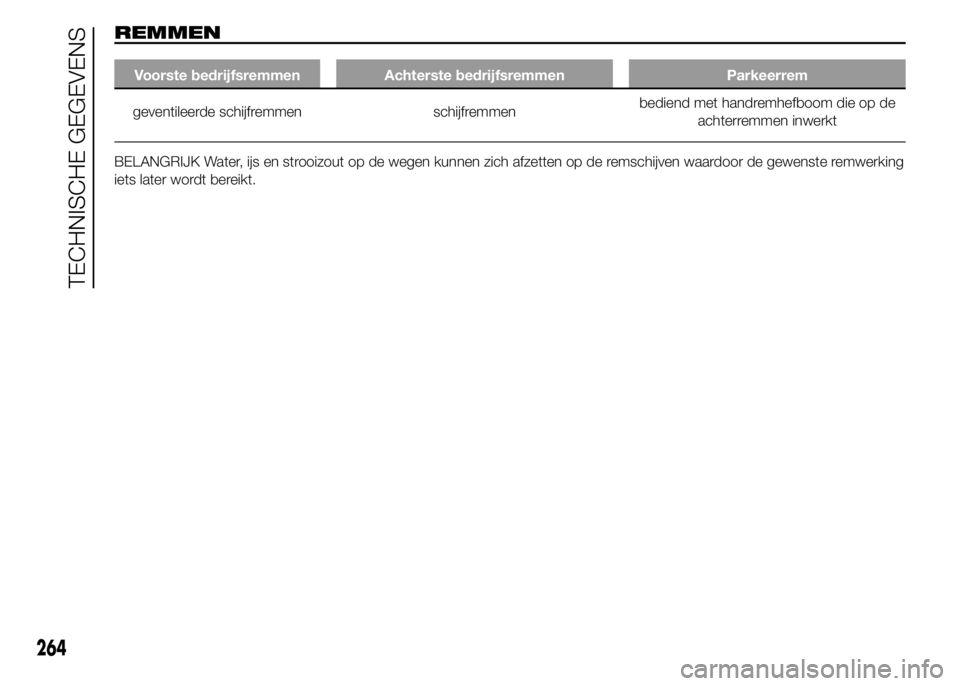

REMMEN
Voorste bedrijfsremmen Achterste bedrijfsremmen Parkeerrem
geventileerde schijfremmen schijfremmenbediend met handremhefboom die op de
achterremmen inwerkt
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de gewenste remwerking
iets later wordt bereikt.
264
TECHNISCHE GEGEVENS

STUURINRICHTING
Versies Draaicirkel tussen stoepranden (m) Type
11,06
12,46
13,54
14,28
Extra lange wielbasis15,3
265
tandheugelstuurinrichting met hydraulische
stuurbekrachtiging Korte wielbasis
Medium wielbasis
Medium-lange wielbasis
Lange wielbasis

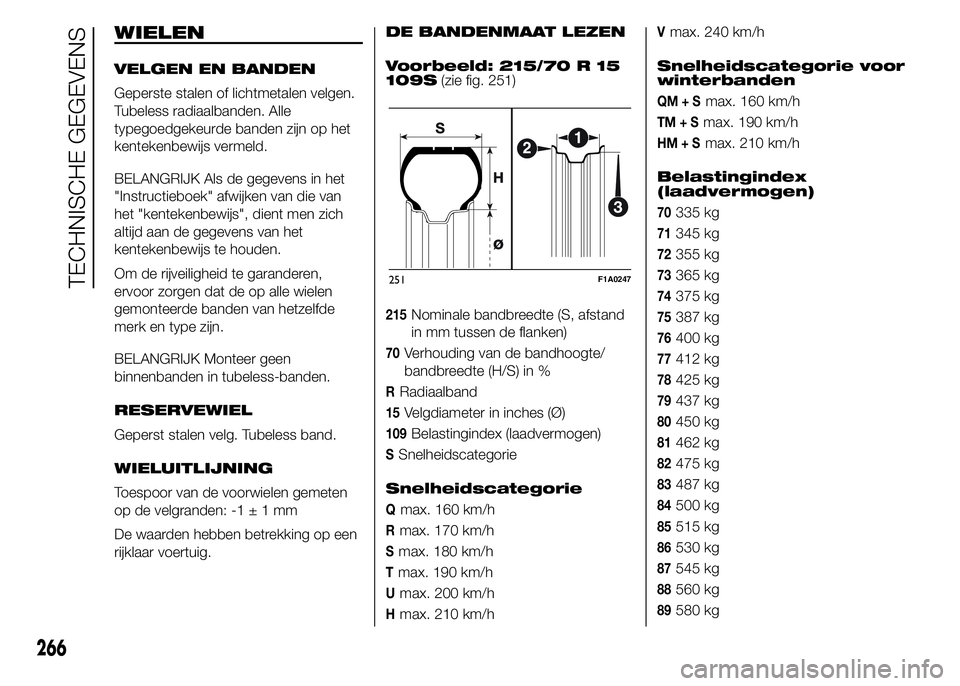

WIELEN
VELGEN EN BANDEN
Geperste stalen of lichtmetalen velgen.
Tubeless radiaalbanden. Alle
typegoedgekeurde banden zijn op het
kentekenbewijs vermeld.
BELANGRIJK Als de gegevens in het
"Instructieboek" afwijken van die van
het "kentekenbewijs", dient men zich
altijd aan de gegevens van het
kentekenbewijs te houden.
Om de rijveiligheid te garanderen,
ervoor zorgen dat de op alle wielen
gemonteerde banden van hetzelfde
merk en type zijn.
BELANGRIJK Monteer geen
binnenbanden in tubeless-banden.
RESERVEWIEL
Geperst stalen velg. Tubeless band.
WIELUITLIJNING
Toespoor van de voorwielen gemeten
op de velgranden: -1±1mm
De waarden hebben betrekking op een
rijklaar voertuig.DE BANDENMAAT LEZEN
Voorbeeld: 215/70 R 15
109S(zie fig. 251)
215Nominale bandbreedte (S, afstand
in mm tussen de flanken)
70Verhouding van de bandhoogte/
bandbreedte (H/S) in %
RRadiaalband
15Velgdiameter in inches (Ø)
109Belastingindex (laadvermogen)
SSnelheidscategorie
Snelheidscategorie
Qmax. 160 km/h
Rmax. 170 km/h
Smax. 180 km/h
Tmax. 190 km/h
Umax. 200 km/h
Hmax. 210 km/h
Vmax. 240 km/h
Snelheidscategorie voor
winterbanden
QM+Smax. 160 km/h
TM+Smax. 190 km/h
HM+Smax. 210 km/h
Belastingindex
(laadvermogen)
70335 kg
71345 kg
72355 kg
73365 kg
74375 kg
75387 kg
76400 kg
77412 kg
78425 kg
79437 kg
80450 kg
81462 kg
82475 kg
83487 kg
84500 kg
85515 kg
86530 kg
87545 kg
88560 kg
89580 kg
251F1A0247
266
TECHNISCHE GEGEVENS

90600 kg
91615 kg
92630 kg
93650 kg
94670 kg
95690 kg
96710 kg
97730 kg
98750 kg
99775 kg
100800 kg
101825 kg
102850 kg
103875 kg
104900 kg
105925 kg
106950 kg
107975 kg
1081000 kg
1091030 kg
1101060 kg
1111090 kg
1121120 kg
1131150 kg
1141180 kg
1151215 kg
1161250 kg
1171285 kg
1181320 kg
1191360 kgBAND MET
VELGBESCHERMING
201)
BELANGRIJK
201) Indien op de stalen velgen met
integrale wieldeksels (met
veerbevestiging) aftersales-
banden met velgbeschermers
worden gemonteerd, dan mogen
de wieldeksels NIET gemonteerd
worden fig. 252. Het gebruik van
ongeschikte banden en
wieldeksels kan leiden tot een
plotseling verlies van de
bandenspanning.
VERKLARING VAN DE
VELGCODES
Voorbeeld: 6J x 15 ET
43(zie fig. 251)
6velgbreedte in inches (1).
Jvelgbedprofiel (deel aan de zijkanten
waarop de band steunt) (2).
15montagediameter in inch (komt
overeen met die van de band die
gemonteerd moet worden) (3 = Ø).
ET 43wielbolling (afstand tussen het
montagevlak van de velg op de
naaf en het hart van de velg).
252F1A0248
267

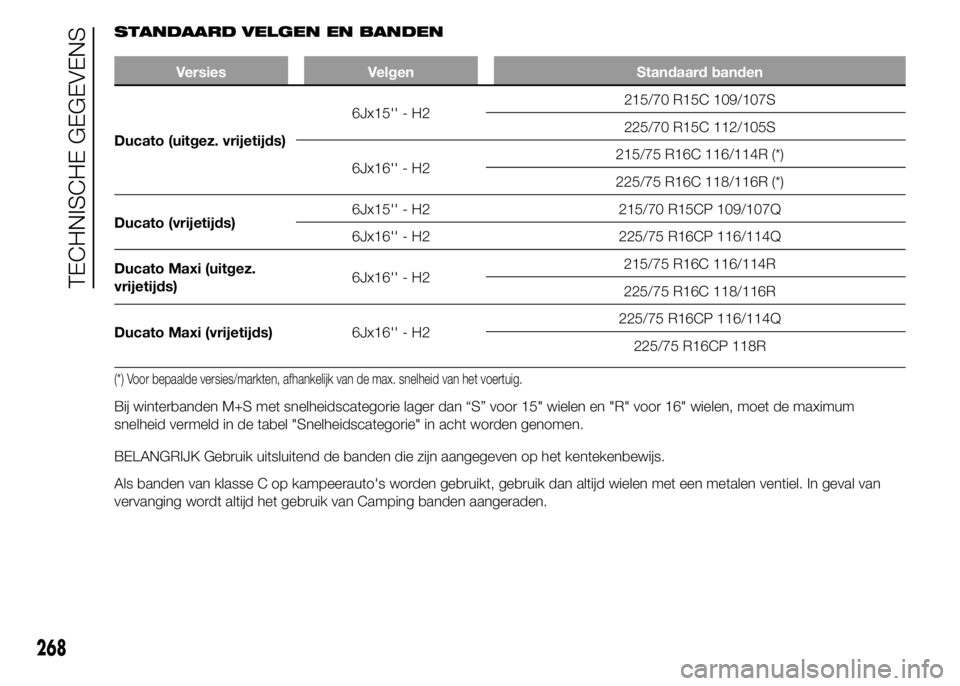

STANDAARD VELGEN EN BANDEN
Versies Velgen Standaard banden
Ducato (uitgez. vrijetijds)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (vrijetijds)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (uitgez.
vrijetijds)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (vrijetijds)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R
(*) Voor bepaalde versies/markten, afhankelijk van de max. snelheid van het voertuig..
Bij winterbanden M+S met snelheidscategorie lager dan “S” voor 15" wielen en "R" voor 16" wielen, moet de maximum
snelheid vermeld in de tabel "Snelheidscategorie" in acht worden genomen.
BELANGRIJK Gebruik uitsluitend de banden die zijn aangegeven op het kentekenbewijs.
Als banden van klasse C op kampeerauto's worden gebruikt, gebruik dan altijd wielen met een metalen ventiel. In geval van
vervanging wordt altijd het gebruik van Camping banden aangeraden.
268
