Seguridad en conducción
SEGURIDAD
JUMPER-PAPIER_ES_CHAP05_SECURITE_ED01-2014

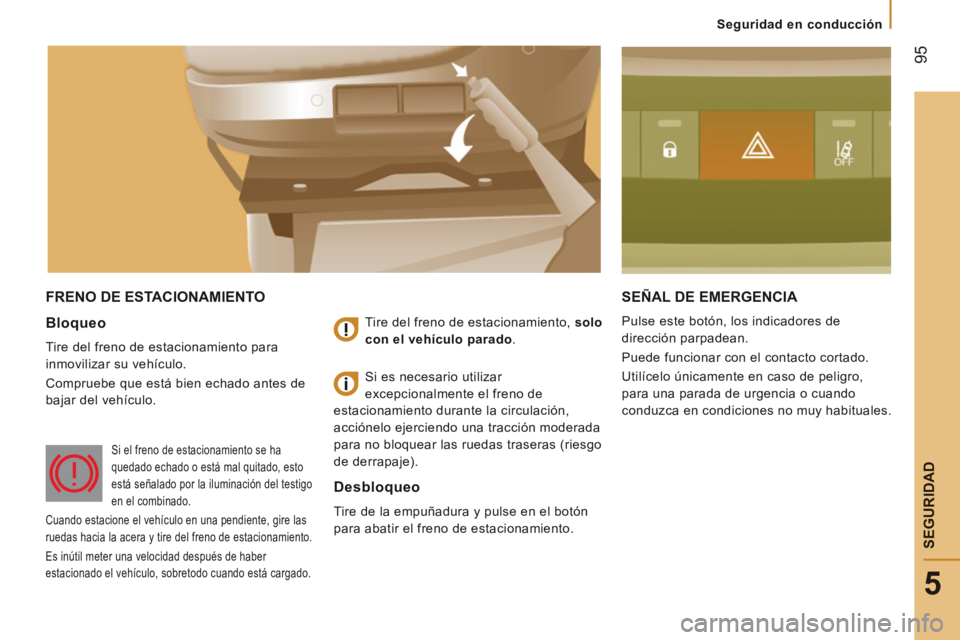

FRENO DE ESTACIONAMIENTO SEÑAL DE EMERGENCIA
Pulse este botón, los indicadores de
dirección parpadean.
Puede funcionar con el contacto cortado.
Utilícelo únicamente en caso de peligro,
para una parada de urgencia o cuando
conduzca en condiciones no muy habituales. Bloqueo
Tire del freno de estacionamiento para
inmovilizar su vehículo.
Compruebe que está bien echado antes de
bajar del vehículo. Tire del freno de estacionamiento,
solo
con el vehículo parado .
Desbloqueo
Tire de la empuñadura y pulse en el botón
para abatir el freno de estacionamiento. Si es necesario utilizar
excepcionalmente el freno de
estacionamiento durante la circulación,
acciónelo ejerciendo una tracción moderada
para no bloquear las ruedas traseras (riesgo
de derrapaje).

Si el freno de estacionamiento se ha
quedado echado o está mal quitado, esto
está señalado por la iluminación del testigo
en el combinado.
Cuando estacione el vehículo en una pendiente, gire las
ruedas hacia la acera y tire del freno de estacionamiento.
Es inútil meter una velocidad después de haber
estacionado el vehículo, sobretodo cuando está cargado.

96
Seguridad en conducción
JUMPER-PAPIER_ES_CHAP05_SECURITE_ED01-2014

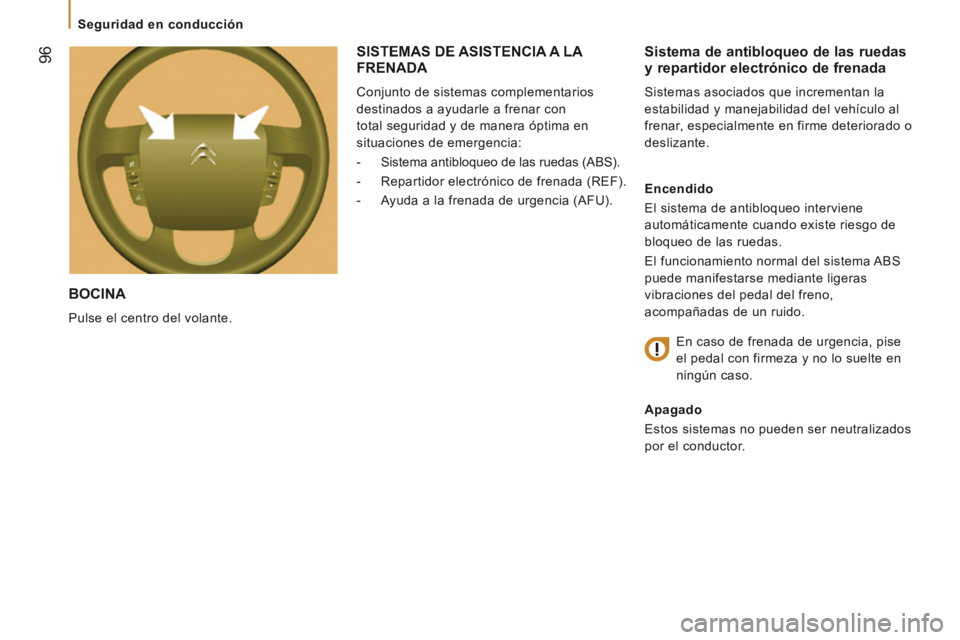

BOCINA
Pulse el centro del volante.
Sistema de antibloqueo de las ruedas y repartidor electrónico de frenada
Sistemas asociados que incrementan la
estabilidad y manejabilidad del vehículo al
frenar, especialmente en firme deteriorado o
deslizante.
Encendido
El sistema de antibloqueo interviene
automáticamente cuando existe riesgo de
bloqueo de las ruedas.
El funcionamiento normal del sistema ABS
puede manifestarse mediante ligeras
vibraciones del pedal del freno,
acompañadas de un ruido. En caso de frenada de urgencia, pise
el pedal con firmeza y no lo suelte en
ningún caso.
Apagado
Estos sistemas no pueden ser neutralizados
por el conductor.
SISTEMAS DE ASISTENCIA A LA FRENADA
Conjunto de sistemas complementarios
destinados a ayudarle a frenar con
total seguridad y de manera óptima en
situaciones de emergencia:
- Sistema antibloqueo de las ruedas (ABS).
- Repartidor electrónico de frenada (REF).
- Ayuda a la frenada de urgencia (AFU).

97
5
Seguridad en conducción
SEGURIDAD
JUMPER-PAPIER_ES_CHAP05_SECURITE_ED01-2014

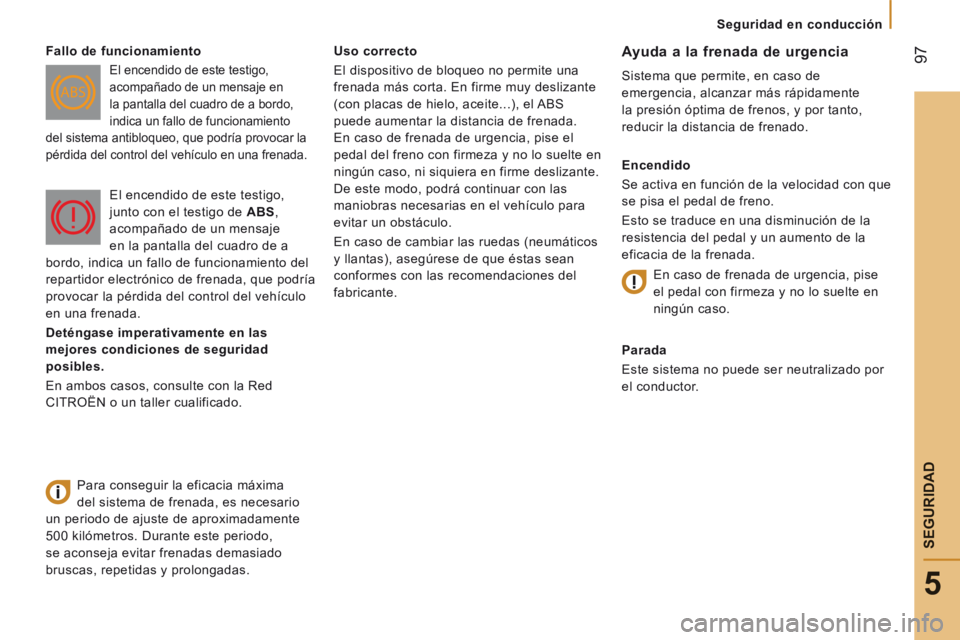

Uso correcto
El dispositivo de bloqueo no permite una
frenada más corta. En firme muy deslizante
(con placas de hielo, aceite...), el ABS
puede aumentar la distancia de frenada.
En caso de frenada de urgencia, pise el
pedal del freno con firmeza y no lo suelte en
ningún caso, ni siquiera en firme deslizante.
De este modo, podrá continuar con las
maniobras necesarias en el vehículo para
evitar un obstáculo.
En caso de cambiar las ruedas (neumáticos
y llantas), asegúrese de que éstas sean
conformes con las recomendaciones del
fabricante. Ayuda a la frenada de urgencia
Sistema que permite, en caso de
emergencia, alcanzar más rápidamente
la presión óptima de frenos, y por tanto,
reducir la distancia de frenado.
Encendido
Se activa en función de la velocidad con que
se pisa el pedal de freno.
Esto se traduce en una disminución de la
resistencia del pedal y un aumento de la
eficacia de la frenada.
Parada
Este sistema no puede ser neutralizado por
el conductor.
Fallo de funcionamiento El encendido de este testigo,
acompañado de un mensaje en
la pantalla del cuadro de a bordo,
indica un fallo de funcionamiento
del sistema antibloqueo, que podría provocar la
pérdida del control del vehículo en una frenada.
Para conseguir la eficacia máxima
del sistema de frenada, es necesario
un periodo de ajuste de aproximadamente
500 kilómetros. Durante este periodo,
se aconseja evitar frenadas demasiado
bruscas, repetidas y prolongadas. El encendido de este testigo,
junto con el testigo de
ABS ,
acompañado de un mensaje
en la pantalla del cuadro de a
bordo, indica un fallo de funcionamiento del
repartidor electrónico de frenada, que podría
provocar la pérdida del control del vehículo
en una frenada.
Deténgase imperativamente en las
mejores condiciones de seguridad
posibles.
En ambos casos, consulte con la Red
CITROËN o un taller cualificado. En caso de frenada de urgencia, pise
el pedal con firmeza y no lo suelte en
ningún caso.

98
Seguridad en conducción
JUMPER-PAPIER_ES_CHAP05_SECURITE_ED01-2014
SISTEMAS DE CONTROL DE LA TRAYECTORIA
Parada
Este sistema no puede ser neutralizado por
el conductor.
Control dinámico de estabilidad (CDS)
El control dinámico de estabilidad actúa
sobre el freno de una o varias ruedas y
sobre el motor para inscribir el vehículo en
la trayectoria deseada por el conductor,
dentro del límite de las leyes de la física.
Con el sistema CDS, mantenga rumbo sin
tener que realizar contragiros.
Encendido
El sistema CDS se activa automáticamente
en cada arranque del vehículo. Fallo de funcionamiento
El encendido de este testigo,
acompañado de una señal
sonora y confirmado mediante
un mensaje en la pantalla del
cuadro de a bordo, indica un fallo de
funcionamiento del sistema CDS.
Lleve a revisar el sistema a la red CITROËN
o a un taller cualificado. Activación

Este sistema se activa automáticamente cada vez que
se arranca el vehículo.
Cuando se produce algún problema de adherencia o de
trayectoria, este sistema se pone en funcionamiento.
Parada
En condiciones excepcionales (arranque
del vehículo en fango, nieve, terreno poco
consistente, etc.), puede ser útil neutralizar
el sistema ASR para que las ruedas patinen
y recuperar así la adherencia.
- Pulse este botón, situado en el centro
del salpicadero, para neutralizar el
sistema.
Antipatinado de ruedas (ASR)
El sistema de antipatinado de ruedas
optimiza la motricidad para evitar que las
ruedas patinen, actuando sobre los frenos
de las ruedas motrices y sobre el motor.
El encendido del piloto del botón,
acompañado de un mensaje en la pantalla
del cuadro de a bordo, indica que el sistema
ASR está neutralizado.
En caso de que surjan problemas
de adherencia o de trayectoria, se
pone en funcionamiento.
Su activación se indica mediante el
parpadeo de este testigo en el cuadro de a
bordo.

99
5
Seguridad en conducción
SEGURIDAD
JUMPER-PAPIER_ES_CHAP05_SECURITE_ED01-2014

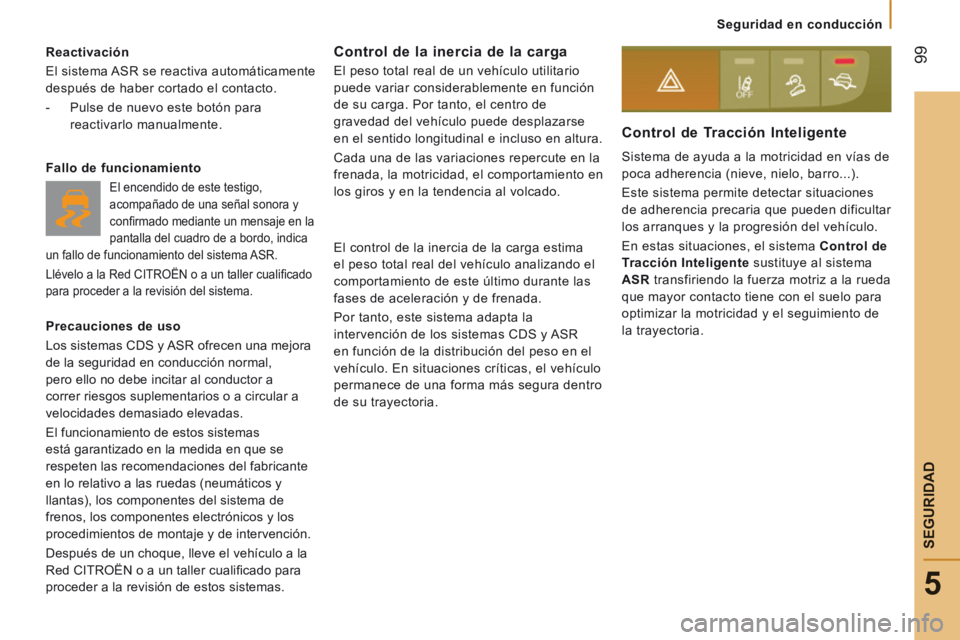

Reactivación
El sistema ASR se reactiva automáticamente
después de haber cortado el contacto.
- Pulse de nuevo este botón para reactivarlo manualmente.
Fallo de funcionamiento
El encendido de este testigo,
acompañado de una señal sonora y
confi rmado mediante un mensaje en la
pantalla del cuadro de a bordo, indica
un fallo de funcionamiento del sistema ASR.
Llévelo a la Red CITROËN o a un taller cualifi cado
para proceder a la revisión del sistema.
Precauciones de uso
Los sistemas CDS y ASR ofrecen una mejora
de la seguridad en conducción normal,
pero ello no debe incitar al conductor a
correr riesgos suplementarios o a circular a
velocidades demasiado elevadas.
El funcionamiento de estos sistemas
está garantizado en la medida en que se
respeten las recomendaciones del fabricante
en lo relativo a las ruedas (neumáticos y
llantas), los componentes del sistema de
frenos, los componentes electrónicos y los
procedimientos de montaje y de intervención.
Después de un choque, lleve el vehículo a la
Red CITROËN o a un taller cualifi cado para
proceder a la revisión de estos sistemas.
Control de Tracción Inteligente
Sistema de ayuda a la motricidad en vías de
poca adherencia (nieve, nielo, barro...).
Este sistema permite detectar situaciones
de adherencia precaria que pueden dificultar
los arranques y la progresión del vehículo.
En estas situaciones, el sistema Control de
Tracción Inteligente sustituye al sistema
ASR transfiriendo la fuerza motriz a la rueda
que mayor contacto tiene con el suelo para
optimizar la motricidad y el seguimiento de
la trayectoria.
Control de la inercia de la carga
El peso total real de un vehículo utilitario
puede variar considerablemente en función
de su carga. Por tanto, el centro de
gravedad del vehículo puede desplazarse
en el sentido longitudinal e incluso en altura.
Cada una de las variaciones repercute en la
frenada, la motricidad, el comportamiento en
los giros y en la tendencia al volcado.
El control de la inercia de la carga estima
el peso total real del vehículo analizando el
comportamiento de este último durante las
fases de aceleración y de frenada.
Por tanto, este sistema adapta la
intervención de los sistemas CDS y ASR
en función de la distribución del peso en el
vehículo. En situaciones críticas, el vehículo
permanece de una forma más segura dentro
de su trayectoria.

100
Seguridad en conducción
JUMPER-PAPIER_ES_CHAP05_SECURITE_ED01-2014

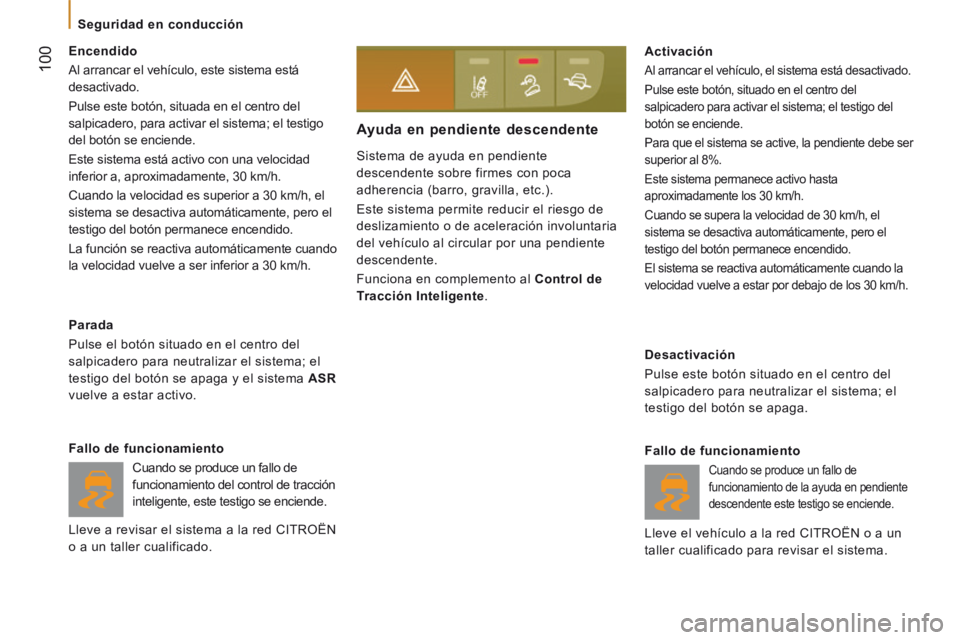

Sistema de ayuda en pendiente
descendente sobre firmes con poca
adherencia (barro, gravilla, etc.).
Este sistema permite reducir el riesgo de
deslizamiento o de aceleración involuntaria
del vehículo al circular por una pendiente
descendente.
Funciona en complemento al Control de
Tracción Inteligente .
Ayuda en pendiente descendente
Activación
Al arrancar el vehículo, el sistema está desactivado.
Pulse este botón, situado en el centro del
salpicadero para activar el sistema; el testigo del
botón se enciende.
Para que el sistema se active, la pendiente debe ser
superior al 8%.
Este sistema permanece activo hasta
aproximadamente los 30 km/h.
Cuando se supera la velocidad de 30 km/h, el
sistema se desactiva automáticamente, pero el
testigo del botón permanece encendido.
El sistema se reactiva automáticamente cuando la
velocidad vuelve a estar por debajo de los 30 km/h.
Desactivación
Pulse este botón situado en el centro del
salpicadero para neutralizar el sistema; el
testigo del botón se apaga.
Fallo de funcionamiento

Cuando se produce un fallo de
funcionamiento de la ayuda en pendiente
descendente este testigo se enciende.
Lleve el vehículo a la red CITROËN o a un
taller cualificado para revisar el sistema.
Encendido
Al arrancar el vehículo, este sistema está
desactivado.
Pulse este botón, situada en el centro del
salpicadero, para activar el sistema; el testigo
del botón se enciende.
Este sistema está activo con una velocidad
inferior a, aproximadamente, 30 km/h.
Cuando la velocidad es superior a 30 km/h, el
sistema se desactiva automáticamente, pero el
testigo del botón permanece encendido.
La función se reactiva automáticamente cuando
la velocidad vuelve a ser inferior a 30 km/h.
Parada
Pulse el botón situado en el centro del
salpicadero para neutralizar el sistema; el
testigo del botón se apaga y el sistema
ASR
vuelve a estar activo.
Fallo de funcionamiento
Cuando se produce un fallo de
funcionamiento del control de tracción
inteligente, este testigo se enciende.
Lleve a revisar el sistema a la red CITROËN
o a un taller cualificado.

101
5
Seguridad en conducción
SEGURIDAD
JUMPER-PAPIER_ES_CHAP05_SECURITE_ED01-2014

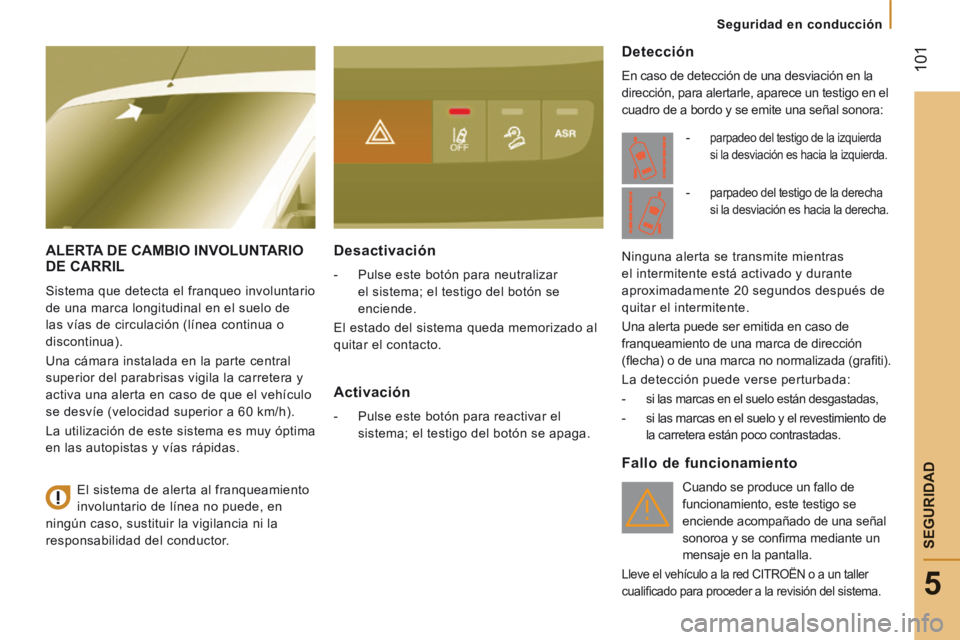

ALERTA DE CAMBIO INVOLUNTARIO DE CARRIL
Sistema que detecta el franqueo involuntario
de una marca longitudinal en el suelo de
las vías de circulación (línea continua o
discontinua).
Una cámara instalada en la parte central
superior del parabrisas vigila la carretera y
activa una alerta en caso de que el vehículo
se desvíe (velocidad superior a 60 km/h).
La utilización de este sistema es muy óptima
en las autopistas y vías rápidas.
Desactivación
- Pulse este botón para neutralizar el sistema; el testigo del botón se
enciende.
El estado del sistema queda memorizado al
quitar el contacto.
Activación
- Pulse este botón para reactivar el sistema; el testigo del botón se apaga.
Detección
En caso de detección de una desviación en la
dirección, para alertarle, aparece un testigo en el
cuadro de a bordo y se emite una señal sonora:
Fallo de funcionamiento
Cuando se produce un fallo de
funcionamiento, este testigo se
enciende acompañado de una señal
sonoroa y se confi rma mediante un
mensaje en la pantalla.
Lleve el vehículo a la red CITROËN o a un taller
cualifi cado para proceder a la revisión del sistema.
El sistema de alerta al franqueamiento
involuntario de línea no puede, en
ningún caso, sustituir la vigilancia ni la
responsabilidad del conductor. -
parpadeo del testigo de la izquierda
si la desviación es hacia la izquierda.
Ninguna alerta se transmite mientras
el intermitente está activado y durante
aproximadamente 20 segundos después de
quitar el intermitente.
Una alerta puede ser emitida en caso de
franqueamiento de una marca de dirección
(fl echa) o de una marca no normalizada (grafi ti).
La detección puede verse perturbada:
-
si las marcas en el suelo están desgastadas,
- si las marcas en el suelo y el revestimiento de
la carretera están poco contrastadas.
- parpadeo del testigo de la derecha
si la desviación es hacia la derecha.

Cinturones de seguridad
102
JUMPER-PAPIER_ES_CHAP05_SECURITE_ED01-2014
CINTURONES DE LA CABINA
La plaza del conductor está equipada con
pretensores pirotécnicos y limitadores de
esfuerzo.
La banqueta delantera está equipada con
dos cinturones de seguridad.
Si instala una banqueta de accesorios,
es imperativo que ésta esté equipada con
cinturones de seguridad.
CINTURONES EN LAS PLAZAS TRASERAS
Los asientos/banquetas están equipados
con cinturones dotados cada uno de ellos de
tres puntos de enganche y de un enrollador.
La plaza central tiene una guía y un
enrollador de cinturón, solidarios del respaldo.
Reglaje de la altura
Accione el mando de reenvío del cinturón
y deslice el conjunto, en el lado del asiento
del conductor o en el lado del asiento del
acompañante.
La altura del cinturón del asiento central no
se puede regular.
Abrochado
Tire de la correa por delante de usted con
un movimiento regular, verificando que no
se tuerza.
Abroche la hebilla en el cierre.
Compruebe que esté correctamente
abrochada que el dispositivo de bloqueo
automático funcione correctamente tirando
con firmeza de la correa.
Desabrochado
Presione el botón rojo del cierre. El cinturón
se enrolla automáticamente pero se
aconseja acompañarlo. Por motivos de seguridad, esta
operación no debe efectuarse durante
la circulación.
Testigo de cinturón del
conductor no abrochado
CABINA ALARGADA
Cada una de las plazas traseras está
equipada con un cinturón de seguridad con
enrollador y tres puntos de anclaje.
Utilice el cinturón para retener a una sola
persona en cada plaza.
En caso de desbloqueo del cinturón del
conductor, el modo START del
Stop & Start no puede activarse. El
rearranque del motor únicamente puede
realizarse mediante la llave de contacto.
Al arrancar el vehículo, este testigo se
enciende si el conductor no se ha abrochado
el cinturón.
